Селектор акпп

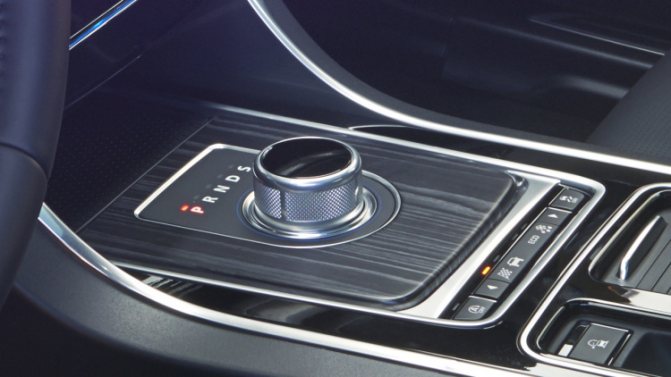

Поворотная ручка переключения передач АКПП

То, что сегодня становится модным в современных автомобилях, в 1950-е года называлось «Dial-A-Gear». Да, да. Поворотные ручки переключения передач появились не в 21 веке, а в середине прошлого.

Впервые подобные ручки АКПП появились на классической модели Jaguar XF.

Но в итоге, в те годы эта технология так и не стала популярной. Но сегодня ряд автопроизводителей, понимая, что время пришло, стала оснащать многие автомобили красивыми и изящными поворотными ручками переключения передач.

Brabus: Все самые потрясающие автомобили

В некоторых эксклюзивных роскошных автомобилях подобные ручки выполняют не только роль управления трансмиссией, но и является дорогим украшением интерьера.

Например, в некоторых редких роскошных автомобилях подобные ручки выполнены из драгоценных металлов и инкрустированы бриллиантами.

Что такое селектор в автомобиле – Селектор АКПП — что это такое?

Селектор — основной элемент управления работой АКПП (автоматической коробки передач), который представляет собой (в классическом варианте) рычаг с набором дополнительных элементов управления (кнопок).

Работа рычага селектора заключается в смене режимов движения (движение вперед, задний ход, нейтральная передача, парковочная блокировка).

Системы защиты от самопроизвольного переключения

• Различные системы защиты селектора предотвращают возможные поломки АКПП ввиду самопроизвольного или случайного переключение режимов.
• Блокирующая кнопка (напольное расположение)
• Особая схема переключения режимов, которая сначала предполагает смещение селектора на водителя, а потом переключение нужного режима.
• Так называемый, метод «утапливания» перед переключением.
• Переключение режимов только перед предшествующим нажатием на педаль тормоза.

Несмотря на обилия страховочных систем, селектор автоматической коробки передач, как и все другие агрегаты, может выходить из строя.

виды, назначение и частые неисправности

Селектор автоматической коробки передач является не менее важным элементом, чем рычаг переключения передач на МКПП. Фактически, данное устройство позволяет водителю управлять коробкой, то есть включать основные и дополнительные режимы АКПП с учетом тех или иных условий.

Как правило, селектор АКПП выполнен в виде рычага, который может располагаться на центральном тоннеле или ближе к рулевой колонке. Параллельно встречаются и отдельные кнопки для дополнительных режимов работы автомата.

При этом также существуют модели авто, где привычный рычаг полностью отсутствует. Далее мы рассмотрим, какие бывают типы селекторов коробки автомат, а также какие неисправности, связанные с указанным элементом, могут возникать в процессе эксплуатации.

Читайте в этой статье

Разновидности селекторов автоматической коробки

Как уже было сказано выше, не всегда АКПП имеет привычный рычаг (селектор). С учетом того, что автоматическая трансмиссия появилась немногим позже, чем механика, данный агрегат постоянно эволюционировал, то есть имеет множество типов.

Что касается селектора АКПП, если говорить об управлении коробкой, сегодня можно выделить три основных вида селекторов:

• подрулевые;
• кнопочные;
• напольные;

Прежде всего, расположение данного элемент напрямую зависит от модели и типа ТС. Например, подрулевой селектор часто встречается на автомобилях в США, которые были выпущены в конце 80-х.

Снятие селектора АКПП

Снятие селектора на различных моделях автомобилей может отличатся, но основная последовательность действий схожа для всех. Для демонтажа узла требуется:

1. Открыть капот. Автомобиль при этом следует зафиксировать ручным тормозом;
2. Для удобства доступа к селектору рекомендуется снять аккумуляторную батарею, ее площадку и воздушный фильтр;
3. Установить рычаг в положение «N»;
4. Отсоединить электрический разъем.;
5. Рассоединить тягу и трос. Данную операцию удобно производить при помощи отвертки;
6. Тяга снимается вверх со штока путем легкого покачивания. При возникновении заеданий желательно помогать отверткой. Работать следует аккуратно, чтобы не произошло переключение передачи;
7. Отключить датчик, контролирующий в какое положение установлен селектор акпп;
8. Ослабить все пластиковые хомуты и извлечь колодку из кожуха, воздействуя на удерживающие усики;
9. Демонтировать щуп, вставленный через уплотнительную резинку;
10. Открутить крепеж корпуса селектора. Снимать разъем при этом нет необходимости;
11. Легким движением вытянуть узел. Если наблюдается застревание, запрещено прикладывать силу, так как возникает риск повреждения корпуса.

Восстановление работы селектора АКПП

Как любой агрегат сложной конструкции, рычаг переключения скоростей в АКПП тоже может поломаться или отказать в работе. Большое количество вариантов систем страховки, не исключает возможных поломок селектора коробки автомат. Своевременная диагностика, качественный ремонт и замена отдельных элементов селектора являются гарантией безопасности на дороге.

В зависимости от модели авто, элементы системы управления АКПП отличаются уникальной спецификой. Если селектор вышел из строя и не реагирует на воздействия, рекомендуется обратиться за помощью в специализированные сервисные компании. Здесь будет произведена компьютерная диагностика аппарата. Без устранения причин неполадок в селекторе АКПП работники центров не спешат удалять коды ошибок.

Порядок действий при ремонте селектора:

1. Компьютерная диагностика устройства.
2. Разборка.
3. Визуальный осмотр.
4. Промывка и очищение контактов.
5. Смазка деталей и узлов.
6. Замена отдельных элементов.
7. Сборка селектора.

Если селектор не пригоден к дальнейшему использованию, имеет поломки, не подлежащие восстановлению, мастера рекомендуют заменить его на новый экземпляр соответствующей модели.

Есть ли существенные различия между автоматами с разным ходом селектора

Для понимания данного вопроса нужно разобраться с основным принципом работы АКПП. Его суть заключается в следующем: движение ручки селектора не совершает физическое переключение передач. Она только отдает команды на блок управления. Как пульт от телевизора. Именно поэтому ручка АКПП может находиться на руле, и выступать в качестве шайбы, а порой, и виде кнопок на тоннеле.

Классическая ручка автоматической трансмиссии ходит по прямой. Это так называемое «линейное» расположение. При этом некоторые рычаги оснащают подпружиненной кнопкой. Это позволяет останавливать ручку на нужной скорости. По большому счету, кнопка и является самым большим различием между линейным и зигзагообразным переключением.

Включение скорости перемещением ручки селектора в двух плоскостях напоминает по своей механике работу МКПП. Но при этом она остается самой обычной автоматической трансмиссией.

Тонкости сборки и монтажа селектора

Особое внимание во время разборки контактной группы следует уделить смазке. От нее зависит плавность переключения и износ контактной пары. Потемнение и наличие вкраплений являются поводом для ее замены

Потемнение и наличие вкраплений являются поводом для ее замены.

Родная смазка в процессе эксплуатации становится похожа на клей. Для ее устранения следует воспользоваться бензином, керосином, WD-40 либо растворителем. Счищать необходимо при помощи кисточки, не прибегая к чрезмерному давлению, способному погнуть контактные шины.

На замену рекомендуется использовать силиконовые смазки. Литол, солидол и подобные консистентные материалы использовать не стоит. В них быстро скапливается влага и мелкий мусор. Это приводит к чрезмерному износу контактной группы селектора и необходимости часто вмешиваться в его работу.

При проведении сборочных и монтажных работ рекомендуется следить за состоянием шляпок и резьбы крепежных болтов. При их повреждении желательно произвести замену на новые. Если этого не сделать, то разбирать узел в следующий раз будет затруднительно.

Диапазон D (Drive) — основной режим для движения вперед.

Этот режим производит автоматическое последовательное переключение скоростей (в этом режиме обычно задействованы все передачи за исключением повышающих). Именно этот режим рекомендован при нормальных условиях движения.Диапазон 3 (Цифра 3 на некоторых типах АКПП) — три первых передачи задействованы во время движения. Этот режим активный, он отлично подходит для городского движения, при отключении зажигания выключается. Особенно при большой скорости работы коробки-автомата экономить топливо не получится, этот режим не допускает того чтобы муфта гидротрансформатора многократно блокировалась-разблокировалась в условиях рваной городской езды(не более 80 км.ч.) , также частично блокируется переключаясь на передачи повышенные. Наиболее подходит для движения когда неизбежны частые остановки и для езды по дорогам насыщенных спусками и подъемами. Торможение двигателем в этом режиме возможно.Диапазон 2 (Цифра 2 на АКПП) — в этом режиме допустимо движение только на второй и первой передаче. Наиболее подходит для использование в условиях горных извилистых дорог. Запрещено переключение на четвертую и третью передачу.Диапазон 1 (L или Low) — пониженная передача. В этом режиме разрешено движение лишь на первой передаче. Тяговые возможности двигателя в этом диапазоне реализовываются максимально, так как крутящий момент передаваемый на колеса только на первой передаче максимален. Особенно эффективное торможение двигателем именно в этом режиме. Движение на крутых спусках и подъемах необходимо осуществлять именно на первой передаче.

Overdrive (O/D)

На некоторых автоматических коробках переключения передач устанавливается режим в котором возможно автоматическое переключение на повышенную передачу. Кнопка O/D (Оverdrive) служит для подключения данного режима акпп. Её утопленное положение при включенном режиме (Drive) позволяет переключатся на повышенную передачу. Если отжать эту кнопку, то переключение на последнюю передачу вновь станет невозможным. При помощи индикатора O/D OFF отражается состояние системы управления. Если индикатор горит, то использование режима Overdrive невозможно, в обратном же случае такая возможность есть.

Рекомендуется использовать повышающую передачу преимущественно на магистрали для более экономичного и размеренного движения. Интересно, что некоторые четырехступенчатые АКПП (к примеру, (toyota)aisin 241e) могут отключать 4-ю передачу с передаточным числом 1, которая и овердрайвом-то не является!

Одним из отличий коробки-автомата от механики является невозможность производить торможение двигателем на каждом режиме. В обгонных муфтах, при режимах недопускающих торможение двигателем, трансмиссия проскальзывает и происходит движение автомобиля «накатом». А при выборе водителя положения 1 торможение двигателем задействуется с первой передачей. В первой же передаче в положении D такое торможение невозможно.

Это интересно: Для чего нужен адсорбер в авто

Как проверить работу коробки

В следующей процедуре важно не допустить перегрева силового узла. Иначе можно лишиться АКПП

Проверка работы АКПП заключается в следующем:

1. Завести двигатель. Прогреть АКПП до 70 градусов. Это рабочая температура автомата.
2. Заехать на ровную площадку и зафиксировать автомобиль, лишая его любого движения назад или вперед. Желательно с помощью ручника и подколесных упоров или камней, если нет в наличии упоров.
3. Кулису селектора передвинуть в положение «Движение вперед».
4. Нажать на педаль газа до упора.
5. Дать набрать максимальные обороты затем кулису селектора в положение переключения скоростей «Нейтраль».
6. Перевести кулису селектор в положение «Движение назад». Повторить все действия, что и в положение «Drive».
7. Эксперты рекомендуют на каждый этап проверки тратить не более 5 секунд, чтобы не перегреть автомат.
8. При резких звуках или появлении шума необходимо остановить процедуру.

Как включать передачи на автомате

Итак, в нашей предыдущей статье мы рассматривали, как включать заднюю скорость на механической коробке, а также как правильно переключать передачи на МКПП. Теперь давайте рассмотрим автомат АКПП.

Прежде всего, существует несколько типов автоматических трансмиссий: «классическая» гидромеханическая АКПП, коробка-вариатор, а также роботизированная коробка передач. При этом нужно отметить, что хотя данные типы «автоматов» отличаются друг от друга конструктивно, функционально они похожи и имеют схожие основные режимы работы.

Среди таких основных режимов можно выделить:

• Р- парковка, паркинг;
• R- задняя передача;
• N- нейтраль;
• D — драйв, движение вперед;
• М — ручной режим управления;

Парковочный  режим позволяет запустить двигатель, после чего мотор работает на холостом ходу (например, во время прогрева). Также в этом режиме рекомендуется оставлять автомобиль на стоянке.

Примечательно то, что после включения  «Р» также срабатывает блокировка вала АКПП. Такая блокировка не позволяет машине покатиться и является дополнительной «страховкой».

Режим «R» отвечает за задний ход, включается только после полной остановки автомобиля. Игнорирование данного правила может стать причиной серьезных поломок коробки передач.

Режим «N», в отличие от «P», позволяет разъединить коробку и двигатель, причем никаких дополнительных блокировок (как в случае с «паркингом») такой режим не имеет.

Однако, в отличие от «механики» и некоторых отдельных типов коробок-робот (например, АМТ), во время кратковременной остановки с заведенным ДВС переключаться на «нейтралку» не нужно. Фактически, «нейтраль» на автомате нужна только для буксировки авто в случае поломки (если производитель предусмотрел такую возможность), а также в качестве сервисного режима.

Еще режим «N» можно включить в пробке, когда машина долго стоит (более 10 минут) и мотор работает, однако нужно помнить, что в этом случае нужно дополнительно пользоваться «ручником» (стояночным тормозом) или удерживать машину педалью тормоза, иначе автомобиль может начать произвольно катиться.

Режим «D» позволяет двигаться вперед, передачи переключаются автоматически. От водителя не требуется дополнительных действий, остается только нажимать на газ для ускорения и на тормоз для замедления или полной остановки.

Еще можно выделить М – ручной режим управления (Типтроник АКПП). Режим имеется не на всех автоматах, при его наличии присутствуют дополнительные обозначения: «+» (переключение на повышенную передачу), «-» (переключение на пониженную). Данный режим полуавтоматический (водитель сам выбирает ту или иную передачу, но электроника все равно может ее не включить, если скорость движения и условия ей не соответствуют).

Сам рычаг переключения передач (селектор АКПП) на разных авто с автоматом независимо от типа зачастую просто перемещается по специальным пазам. Каждый паз соответствует отдельному режиму (как правило, рядом с пазом нанесены обозначения, также выбранные режимы на большинстве авто дублируются на приборной панели).

Чтобы включить тот или иной режим АКПП, необходимо вставить ключ в замок зажигания и нажать на педаль тормоза. Обычно нажатие на педаль тормоза позволяет снять блокировку, которая является «защитой» от случайного перемещения селектора.

Параллельно сбоку на рукояти селектора на многих типах АКПП имеется специальная кнопка, нажатие на которую позволяет перемещать рычаг в тот или иной режим.  Другими словами, нажатие на педаль тормоза и удерживание педали позволяет разблокировать вал в режиме «паркинг», в то время как нажатие на кнопку на рычаге дает возможность дальше двигать сам селектор, включая нужные режимы.

Также на многих авто запуск двигателя допускается только в режиме «P» или «N» при условии нажатия на тормоз. Данное решение можно считать «защитной» функцией, которая позволяет предотвратить нежелательное движение автомобиля и поломки АКПП и ДВС.

Еще добавим, что многие АКПП, кроме основных, оснащены целым рядом других дополнительных режимов. Такие режимы могут иметь как отдельные пазы для включения, так и включаться кнопками. Например, можно выбрать только первую передачу (режим L1 или 1), включение в автоматическом режиме не выше второй передачи (L2 или 2), режим OD (овердрайв), отключающий переход на повышающую четвертую или пятую передачу.

Также автоматические коробки часто имеют режим «спорт» (литера «S»), экономичный режим  «эко» (литера «Е»), зимний режим (литера «W» или значок снежинки) и т.д.

Причины неисправностей

Выход из строя устройство положения селектора переключения передач может спровоцировать банальная повышенная влажность. Как и получилось у меня.

Читать

Отзывы и устройство акпп dp2

После того, как я вскрыл это устройство с помощью отвертки, обнаружил окисленные контакты, загрязненную внутреннюю поверхность и высохшую смазку. Для меня смысла ремонтировать его не было, поэтому я заменил на новый.

Влага попадает из-за потери герметичности. Чтобы не попадала вода, нужно обязательно устанавливать картер на дно машины, которые защищает вал селектора, ЭБУ АКПП и двигатель от пыли, воды и грязи. А также он защищает эти устройства от ударов, которые могут произойти во время передвижения по грунтовой неровной дороге.

Помимо воды, неисправность может возникнуть из-за стирания контактов. Стирание происходит, если наблюдается постоянная работа рычагом селектора, особенно в пробках.

Короткое замыкание также может заставить выйти из строя устройство. Неправильная регулировка рычага селектора, повреждение корпуса клапана коробки передач тоже являются причинами неисправностей устройства.

Признаки поломки

Автомобиль может быть полностью обездвижен в результате поломки датчика. Так как он перестает получать данные от связанных с ним комплектующих, чтобы не нанести вред, автоматика отключает всю электронику. Но такое случается редко.

Чаще всего, если ломается устройство положения селектора АКПП, то на экране прибора панели появляется следующая информация об ошибках:

• «Check Engine». Этот тип ошибки может свидетельствовать о проблемах не только с датчиком селектора, но и с двигателем. Автомобиль еще долгое время будет работать исправно. Только лампочка надоест своим миганием водителю. Исправлять ошибку сбросом через снятия левой клеммы аккумулятора, я не советую. Через некоторое время ошибка появится вновь. Ее игнорирование приведет к следующей ошибке, вытекающей из предыдущей;
• «Hold» загорается на мониторе. АКПП встает в аварийный режим. Двигатель прекращает работу. Машина не двигается. На оживленной трассе, это может вызвать аварийную ситуацию.

Читать

Ремонт АКПП Toyota Camry

Вот почему, я советую новичкам автолюбителям, вовремя обращаться к опытным механикам при появлении этой ошибки «Check Engine».

Более легкими при поломке датчика положения селектора будут следующие ошибки:

• переключение только на первую скорость;
• отсутствие переключения всех скоростей при движении.

При возникновении этих проблем на дороге необходимо вызвать эвакуатор, и транспортировать автомобиль в сервис-центр для диагностики.

Если же вы заметили проблему еще в гараже, то можете самостоятельно диагностировать проблему в АКПП.

Ремонт селектор выбора передач

Место расположение селектора на АКПП показано на фото (при желании можете увеличить, качество снимка высокое). Демонтировать селектор с блока коробки передач. Перед демонтажем пометить краской взаимное расположение деталей относительно блока коробки и самого селектора (подвижной его части). Это необходимо для правильной его последующей сборки после ремонта. Если сборка будет произведена неправильно, режимы КПП будут выбираться неверно.

.

Вот так выглядит контактная группа селектора выбора режимов АКПП, после разборки.

Обратите внимание на фото внизу. В левой части, ламели переключателя сильно загрязнены их придется очистить от окислов и загрязнений

Для этого, смойте остатки смазки с обоих частей переключателя (с подвижных и неподвижных контактов). Используйте керосин , WD 40 . После того как Вы отмыли контакты селектора, и если на них еще остались продукты износа, зачистите поверхность мелко зернистой шкуркой для полировки или чернильным ластиком до блеска. Вот что у Вас должно получиться.

Смажьте поверхность контактов силиконовой смазкой. Соберите все в обратной последовательности и установите обратно на КПП, совмещая метки сделанные при демонтаже. Вперед , на ходовые испытания.

КАК ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

По поводу АКПП на интересующую меня тему вопросов много. А ответов на вашей странице нет. Как я понял, подобная неисправность не только у меня, а значит она типична. Поэтому повторяю свой вопрос: Подскажите, где искать неисправность? Иногда на не совсем прогретой авто 850 коробка (автомат) не переключала передачи, затем начинала мигать лампа на щитке, и коробка переходила в аварийный режим работы. Лечил это либо стиранием кодов неисправностей ( код неисправности 3-1-2), либо многократным включением — выключением зажигания. Обычно через 5-6 раз лампа переставала мигать и коробка работала нормально. С наступлением холодов подобные ситуации учащались. 2-3 раза бывало, что после включения аварийной работы коробки в холодное время года я пытался устранить неисправность включением — выключением зажигания, но авто не заводился, как будто включена скорость, а не Р или N. Тогда включал Вебасто и после прогрева салона всё нормализовалось. Сейчас на улице -7 и авто не заводится вообще, т.е. не включается стартер. Как на скорости. Код неисправности 3-1-3. Стирание кодов, прогрев салона не помогают. Может где-то контакты плохие? Проблема заключалась в селекторе переключения передач. Попала влага или конденсат и смазка скуксилась, щётки запали. Разобрал, промыл, смазал, поставил и всё заработало нормально.

Дополнения

Симптомы болезни были следующие. На холодную не переключала скорости в положении «D». Включал в положение «3» и ехал до прогрева. И огни заднего хода включались через раз. Часто комп выдавал ошибку «Неправильное включение передачи».

1. Снять лоток аккумулятора и корпус воздушного фильтра.

У меня под лотком стоит вакуумный насос круиза. Тоже снял. Болтик с головкой на 8 и вынуть усы из паза.

2. Трос переключения передач снимается после удаления его защелки с оси и шайбы. Но можно удалять вместе с тягой.(Лучше с тягой )

3. Открутить гайку на 13 и снять ее со шлицев вала переключения. Аккуратно пошатывая и поддевая снизу.

Чистить и разбирать селектор придется на месте. Провода уж больно долго отключать. Один жгут идет на основной разъем — с ним просто. Отключить разъем. Открутить -два болта на 12 крепления разъема. Два других жгута — один тут же на датчике, но уж больно провода хилые. Побоялся трогать, а второй вообще под коробку уходит. (Надо рассоединить и разобрать разъем, он разделяется на 2 части. Часть ближняя к жгуту проводов относится к датчику селектора режимов АКПП)

4. Открутить два винта крепления кожуха проводов на селекторе и поддеть кожух отверткой. Можно отгибая ушки.

5. Открутить еще 4 винта — половинок селектора.

Не потерять пружинки и контактные сухарики. Пружинок и сухарей по три. Одна из пружин двойная.

6. Родная смазка там уже похожа на клей. Отмывается бензином и кисточкой.

7. С откручиванием корпуса селектора были проблемы. Правый болт м 8 с головкой на 17. А вот левый! Сверху гайка на 13 она крепит ухо трубки уровня масла АКПП. Оказалось — прокручивается сам болт и деформирует ухо. В общем с горем открутил гайку снял трубку и под ней шляпка снова на 17. Такая вот фигурная шпилька. Короче — не надо после переборки сильно тянуть верхнюю гайку на 13. Лучше поменять ее на самоконтрящуюся и слегка поджать.

VOLVO 850

Диагностика и ремонт VOLVO своими силами. Ремонт и программирование электронных блоков автомобилей. Привязку ключа, брелка, восстановление иммобилайзера. PIN KOD для штатной магнитолы. Удаленное программирование.

Источник

Подводим итоги

Таким образом, все датчики АКПП – диапазонов, переключения, турбины (силовой передачи) – подлежат замене. Чтобы обеспечить им длительный срок службы, рекомендуется обращаться в специализированные СТО. Есть и другие датчики, например, измеритель вращения турбины входного вала, который неразрывно связан с качественным функционированием всей системы.
