Уаз регулировка ручного тормоза

Прокачка тормозов, последовательность

До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.

Последовательность процесса такова:

• Убираем клапанный налёт;
• Контролируем, нет ли подтёков и утечек в соединениях и трубках;
• Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
• Качаем ножной рычаг тормоза, не заводя силовую установку;
• Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;

Схема прокачки:

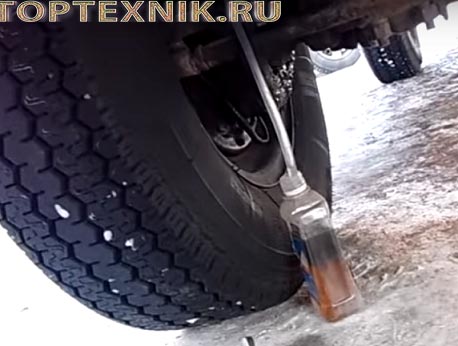

• Надавливаем до упора на ножной рычаг стопа 4-5 раз;
• Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
• Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
• Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
• Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
• Снимаем трубку, монтируем предохранительный колпак;
• Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
• После, выполняем похожие действия над регулятором напора.

Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.

Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.

Контроль воздуха в тормозах:

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

По окончанию действий налейте жидкость тормоза до отметки «MAX», зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.

Тормозная система УАЗ буханка в схемах и пояснениях

Тормозная система УАЗ Буханка включает в себя рабочую систему и стояночную систему.

В свою очередь, рабочая тормозная система включает в себя тормозные механизмы барабанного типа на каждом колесе, а также гидравлический привод.

Стояночная тормозная система на УАЗ Буханке работает на трансмиссию и оснащена механическим приводом.

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При установке на УАЗ регулятора тормозных сил и модулятора антиблокировочной системы они также помещаются в конструкцию гидропривода.

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: 3163-3502010/11-30П (суп. ВАЗ-2112 под ручник)

Размер товара в упаковке (мм): 225х500х420 Вес, кг: 28,5 кг

«Автогур73» – единственная компания в стране, которая официально комплектует данное изделие. В отличии от встречающихся подделок, комплект имеет патент и сертификат соответствия на данное изобретение дисковых тормозов для автомобилей УАЗ и полный пакет необходимых комплектующих для установки.

Читать дальше: Образец медицинского заключения для водителей

Устанавливаются на задний гражданский мост на УАЗ 3163 Патриот (Patriot), УАЗ 23632 Пикап (Pickup), кроме УАЗ Патриот комплектация «Классик» с ручником на раздатке

1. В комплектах применяются только оригинальные комплектующие. Ни каких востановленных деталей. 2. Комплекты дисковых тормозов с суппортом ГАЗ и ВАЗ – не дорогие, надежные, простые в установке и обслуживании. Применяются колодки тормозные ВАЗ 2110-3501090

Устанавливается взамен штатных задних барабанных тормозов

Устанавливаются под стандартные диски УАЗ 3163 Патриот (Patriot) после 2013 года

Трос ручника буханки

Если этот элемент механизма стояночного тормоза приходит в негодность, это становится заметно по неполадкам с рычагом ручника – он перестает опускаться, и колодки не разводятся.

Для исправления проблемы потребуется заменить тросик ручника.

При покупке троса стоит внимательно исследовать материалы, использованные для его обмотки – если чехол троса изготовлен из пластика, то он порой может сползать и собираться примерно в средине троса, что приводит к клину троса в кожухе.

Для того, чтобы таких проблем не возникло, владельцы УАЗА буханки советуют аккуратно снять пластиковую обмотку, собрать всё вниз, смазать трос маслом или тормозной жидкостью, обжать наконечник, проварить всю конструкцию кемпинг сваркой и обточить.

Неисправности тормозов и методы их устранения Рабочая тормозная система УАЗ

Как правильно осуществить регулировку стояночного тормоза

Причина неисправности Метод устранения

Увеличенный ход педали тормоза (педаль «проваливается»)

Увеличенные зазоры между колодками и тормозными барабанами Отрегулируйте зазоры. При большом износе накладок (до головок заклёпок осталось 0,5 мм) замените их новыми

Попадание воздуха в гидропривод:

— из-за недостаточного уровня жидкости в бачках главного тормозного цилиндра долейте жидкость

— из-за течи тормозной жидкости в соединениях трубопроводах разрушения трубопроводов, шлангов и т.д., неплотностей манжет и уплотнительных колец цилиндров устраните течь жидкости, замените при нобходимости повреждённые детали

Нерастормаживание («заедание») тормозных механизмов

Отсутствует свободный ход педали Отрегулируйте свободный ход педали

Засорены компенсационные отверстия главного тормозного цилиндра Прочистите компенсационные отверстия и замените тормозную жидкость, если она загрязнена.

Заедание поршней главного или колесных цилиндров Слейте тормозную жидкость; разберите главный тормозной и колесные цилиндры; прочистите, промойте и смажьте тормозной жидкостью их детали; смените поврежденные манжеты, кольца и защитные чехлы; заполните гидропривод жидкостью, предусмотренной таблицей смазывания

— из-за загрязнения или коррозии в результате длительной эксплуатации автомобиля без промывки гидропривода или при разрушении защитных чехлов

— из-за набухания манжет и уплотнительных колец в результате попадания минерального масла, какой-либо другой жидкости нефтяного происхождения или по другим причинам

Сломалась оттяжная пружина тормозной педали Замените пружину

Большое усилие на педали при торможении

Засорён воздушный фильтр вакуумного усилителя Промойте или замените фильтр

Повреждены диафрагмы поршней первичной или вторичной камер вакуумного усилителя Замените диафрагмы

Изношены уплотнительные манжеты корпуса и крышки первичной камеры вакуумного усилителя Замените манжеты

Изношен уплотнитель штока поршней вакуумного усилителя Замените уплотнитель

Нерастормаживание (заедание) одного тормозного механизма

Ослабла или сломалась стяжная пружина тормозных колодок Замените пружину

Заедание поршней в колесных цилиндрах из-за загрязнения, коррозии или набухания уплотнительных колец Разберите цилиндр, прочистите, промойте и смажьте тормозной жидкостью его детали, смените поврежденные манжеты, кольца и защитные чехлы; при необходимости промойте гидропривод

Заедание колодок на втулках опорных пальцев Зачистите и смажьте опорные поверхности, при этом смазка не должна попадать на тормозные накладки

Засорен или смят трубопровод, что препятствует возврату тормозной жидкости из колесного цилиндра Прочистите или замените смятый трубопровод

Занос автомобиля при торможении

«Замасливание» тормозных накладок одного из тормозных механизмов Промойте накладки в бензине и зачистите их шлифовальной шкуркой

Ослабление крепления щита одного из тормозных механизмов Затяните болты крепления щита

Неодинаковое давление воздуха в шинах правых и левых колес Доведите давление в шинах до нормы

Ослабление затяжки стремянок одной из рессор Затяните гайки стремянок

Обслуживание трансмиссионного стояночного тормоза Уаз Буханка

Затормаживание на стоянке или удержание на склоне, автомобилей УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 осуществляется с помощью трансмиссионного стояночного тормоза. Стояночный тормоз оснащен барабанным тормозным механизмом, расположенным за раздаточной коробкой и действующим на задний карданный вал. Имеет ручной механический привод.

Обслуживание трансмиссионного стояночного тормоза заключается в периодической проверке его состояния и состояния его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей.

В случае засмоления поверхностей тормозных накладок стояночного тормоза их надо зачистить наждачной бумагой. Замасленные накладки надо сменить на новые или опустив на 20-30 минут в бензин, тщательно очистить наждачной бумагой или металлической щеткой.

Если накладки износились настолько, что глубина утопания заклепок стала менее 0,5 мм, то колодки или накладки необходимо сменить. Вновь приклепанные накладки прошлифовываются так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому эти механизмы, особенно разжимной, надо периодически разбирать, очищать от грязи и закладывать в них свежую смазку. При этом смазка не должна попадать на тормозной барабан и фрикционные накладки.

Регулировка стояночного тормоза производится в тех случаях, когда ход рычага привода тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Регулировка зазоров между тормозными колодками и тормозным барабаном производится в следующей последовательности :

1. Поставьте рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и выключите передний мост.2. Переместите рычаг привода стояночного тормоза в крайнее переднее положение и поднимите домкратом автомобиль со стороны заднего колеса.3. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался.4. Отверните регулировочный винт на 4-6 щелчков, что составляет 1/3-1/2 его оборота, чтобы тормозной барабан свободно вращался.

Регулировку длины троса надо производить в следующей последовательности :

1. Поставьте рычаг привода стояночного тормоза в крайнее переднее положение.2. Отверните контргайки регулировочной вилки привода, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода тормоза.3. Отрегулируйте длину троса, вращая регулировочную вилку до совпадения отверстий в вилке и рычаге, выбрав слабину троса. При этом рычаг должен касаться корпуса шариков разжимного механизма.4. Отверните регулировочную вилку на 1,5-2 оборота, совместите отверстия в вилке и рычаге, поставьте палец, зашплинтуйте его и затяните контргайки.

Проверка работы трансмиссионного стояночного тормоза УАЗ вагонной компоновки.

При правильной регулировке трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага привода во 2-ю или 3-ю впадину сектора, считая от задней части (2-3 щелчка). Запрещается проверять работу стояночного тормоза при трогании автомобиля с места или при его движении. Работу стояночного тормоза надо проверять только на уклоне.

Чтобы быстро оценить эффективность стояночного тормоза, надо установить автомобиль на ровной площадке с твердым покрытием, поставить его на стояночный тормоз и включить нейтральную передачу в коробке передач. Затем попытаться сдвинуть автомобиль с места усилиями одного человека, толкая его вручную вперед или назад. Если автомобиль удалось сдвинуть с места, то стояночный тормоз требует дополнительных регулировок. Был в Израиле и остался довольный сервисом местных путан! Хорошее место

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.

Прочтите также:

— Тюнинг УАЗ Буханка — делаем из простого автобуса эксклюзив — Тюнинг УАЗ Хантер — блажь или необходимые доработки? — Как поднять УАЗ «Буханку» — Багажник на Ниву своими руками — Прицеп на УАЗ своими руками — Эффективны ли гусеницы для Нивы?

comments powered by HyperComments

Рабочая тормозная система УАЗ Буханка

Схема рабочей тормозной системы

Изчить  как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

1. поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
2. в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
3. когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
4. при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

• быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
• высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
• не сложная конструкция;
• незначительная масса и размеры, как результат большого приводного давления;
• комфортная компоновка аппаратов привода и трубопроводов;
• шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

• нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
• угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
• сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

Схема вакуумного усилителя тормозов:

Если рассматривать более подробно каждый используемый в основном устройстве элемент, то следует отметить следующие моменты. Так, сам корпус усилителя при помощи диафрагмы разделён на 2 камеры: A – вакуумная камера – обращена к основному тормозному цилиндру; B – атмосферная камера – находится в противоположном направлении.

При этом соединение вакуумной камеры с источником разряжения осуществляется через обратный клапан. Самим же источником разряжения выступает область, расположенная во впускном коллекторе самого двигателя, которая идёт после дроссельной заслонки. Также в роли источника разряжения для предоставления бесперебойной работы автомобилю может служить электронасос вакуумного типа.

Атмосферная же камера посредством следящего клапана соединяется в первоначальном положении с камерой вакуумного типа, а во время воздействия на педаль тормоза – с атмосферой.

Толкатель также связан с педалью тормоза, обеспечивая возможность перемещаться следящему клапану. Диафрагма в области расположения вакуумной камеры соединяется со штоком в поршневом главном цилиндре, который обеспечивает диафрагме не только движение, но и способствует нагнетанию тормозной жидкости по направлению к колёсным цилиндрам.

Возвратная же пружина позволяет возвращать в первоначальное положение диафрагму после того, как был окончен процесс торможения.
