Как настроить карбюратор на двигателе 139qmb

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

четверг, 28 сентября 2021 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается

— Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе

-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя

-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива

-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться

-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа

-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

Это интересно: Мыть или не мыть двигатель в машине?

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

• Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
• Двигатель не дает нужную мощность
• Скутер не заводится
• Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

• Регулировка холостого хода
• Настройка уровня топлива
• Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности

При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

• Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
• Винт нужно закрутить до упора по часовой стрелке, но без усилий
• После этого его откручивают против часовой стрелки на 1,5 оборота
• Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
• При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
• Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

• Откручивают сливной винт
• Трубку поднимают вверх
• Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
• Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.

Перегрев.

Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией.

Последствия: потеря мощности скутера на высокой скорости или при нагрузке.

Вероятные причины: свеча зажигания недостаточно вкручена; система охлаждения двигателя скутера работает ненормально; слишком раннее зажигание скутеа; неправильно подобран тепловой диапазон — слишком «горячая» свеча.

Способы устранения: проверить момент затяжки свечи зажигания скутера; работу системы охлаждения двигателя скутера; отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи зажигания.

Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов) свечи скутера; вспузырившийся изолятор с металлическими отложениями на нем.

Последствия: значительная потеря мощности двигателя скутера; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя скутера.

Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания — возгорание начинается раньше, чем появляется надлежащая искра зажигания; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы скутера или угла опережения зажигания скутера; неправильно подобран тепловой диапазон — слишком «горячая» свеча зажигания.

Способы устранения: проверить двигатель скутера, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания скутера. Установить новые свечи зажигания с правильно подобранным калильным числом.

Переборка карбюратора мопеда Альфа

Перед началом всех работ с карбюратором следует знать, что любая соринка, попавшая либо невымытая из недр агрегата, может стать причиной его неправильной работы. Поэтому рабочее место должно быть тщательно убрано. Важный момент – все работы по демонтажу проводятся только с остывшим мотором.

При демонтаже карбюратора проблем возникнуть не должно. От агрегата нужно отсоединить все патрубки (перед отсоединением топливной трубки нужно перекрыть кран подачи топлива) и трос газа. Далее узел следует тщательно отмыть снаружи при помощи щетки и бензина. В качестве «моющего» средства можно использовать бензин, солярку, керосин, ВД 40 или авиационный спирт на выбор.

После того как с корпуса карбюратора удалена вся грязь, можно приступать к его разборке. Сразу следует прояснить, назначение трех (обычно латунных) винтов с головкой под плоскую отвертку находящихся на корпусе карбюратора (все три находятся на левой стороне).

1. Расположен в районе патрубка подачи воздуха и служит для настройки качества смеси при работе мотора в холостую
2. Находится возле заслонки дросселя и отвечает за регулировку количества оборотов холостого хода
3. Служит для сброса отстоя поплавочной камеры и располагается в самом низу оной

Людям, не имеющим опыта в разборке карбюраторов, рекомендуется выкладывать детали в линию по порядку их снятия. Это значительно облегчит процесс сборки узла, и исключит появление «лишних деталей».

При разборке с карбюратора снимается:

• поплавок вместе с осью;
• запорная игла;
• топливный жиклер (составляет единое целое с эмульсионной трубкой холостого хода);
• главный топливный жиклер;
• эмульсионная трубка главной дозирующей системы;
• прокладка крышки поплавковой камеры.

Когда разборка узла выполнена все внутренние части так же следует тщательно промыть. После этого производится осмотр целостности деталей, и при обнаружении дефекта деталь заменяют. Если же детали карбюратора не имеют дефектов и не забиты мусором значит, для данного мотора не подходят татировки карбюратора.

Особенности настройки карбюратора 2 х тактного скутера

Карбюратор на скутере 2т немного отличается по конструкции и к мотору 4т не подходит. Вопрос, как настроить такое устройство, волнует всех обладателей двухтактников.

На большинстве китайских моделей ставится довольно простой карбюратор без лишних регулировок. Обогатитель здесь механический, хотя, если тюнинговать скутер или у вас японская модель, обогатитель может стоять и электрический. Для того чтобы пользоваться механическим вариантом, нужно сначала нажать курок на нем, а потом уже пытаться заводить технику.

Настройка карбюратора скутера 2т несложна, но требует некоторого терпения. Для того чтобы ее осуществить, потребуется карбюратор разобрать: вначале потребуется открутить верхнюю крышку. Игла в нем зафиксирована скобой, ее нужно вытащить. Качество смеси регулируется точно так же, как описано выше. Особенностью двухтактной системы является то, что игла влияет на качество смеси только в определенном положении. Если дроссельная заслонка поднята максимально, за топливную смесь будет отвечать только главный топливный жиклер. Иногда в нее вмешивается система холостого хода. В зависимости от того, какой карбюратор у вас установлен.

Для холодного пуска нужно пользоваться пусковым обогатителем, который нужно закрыть после того, как мотор прогреется; проще говоря, это подсос. В таких карбюраторах важную роль играет уровень топлива. Регулируется он тоже путем механического вмешательства в работу поплавковой камеры. Настраивается она тем же способом, что и в четырехтактной версии. По сути, от моделей для моторов на 4 тактном скутере карбюратор для 2т моторов отличается только жиклерами и некоторыми другими параметрами, но устроен похоже, поэтому и регулируется так же.

Регулировка уровня топлива в поплавковой камере.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива

Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Вы также можете ознакомиться с другими статьями на тему:

Настройка карбюратора (139qmb)

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

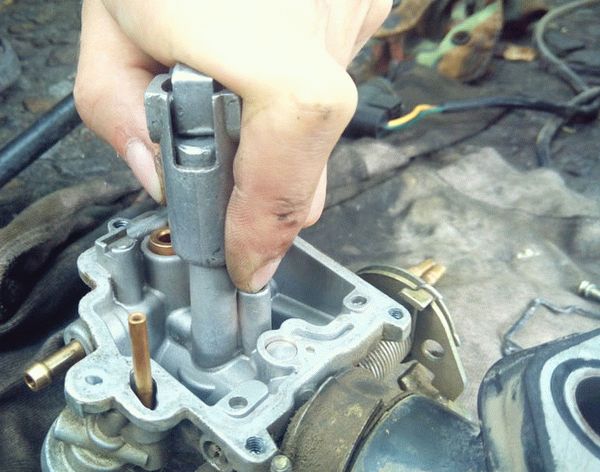

Теперь подъему золотника до предела вверх ничто не мешает.

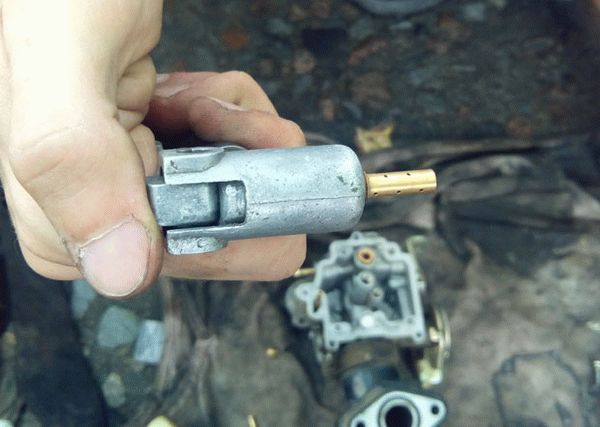

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.
