Самостоятельная регулировка фар ваз 2110 в домашних условиях

Ремонтируем осветитель без разборки

Можно защелкнуть шарик в плас не снимая стекло, через отверстия лампочек с задней стороны осветителя:

• Просверливаем отверстие строго напротив защелки наверху фары;
• Вставляем отвертку в отверстие;
• Закрепляем цангу на шарик корректора;
• Заклеиваем просверленное нами отверстие;
• Прикрепляем по навесной петле от мебельного шкафа (петли 5-6сантиметров длинной, с отверстиями крепления и с вырезом сверху, на который она крепится) на каждый выломанный узел корректора;
• Заводим навес в прорез винта регулировки;
• Смещаем винт, чтобы прорез очутился в узком месте навеса;
• Придерживая навес, выкручиваем винт до упора с усилием. Так фиксируется навес, который требуется расположить в горизонтальном положении;
• Электродрелью, используя сверло 3-х миллиметровое сверло, делаем отверстие в основании осветителя там, где отверстие есть на навесе;
• Закручиваем в отверстие укороченный саморез, чтобы не достал до отражателя дальнего света. Данная прорезь закрепляет винт регулировки надежно, сломать снова получится.

Как правильно отрегулировать фары на ВАЗ 2110

Для настройки работы оптики в ВАЗ 2110 используют стандартные схемы. Они подробно расписаны в руководстве по эксплуатации автомобиля. Универсальный порядок действий всегда предполагает создание вертикально расположенных на поверхностях стен разметок.

Как на ВАЗ 2110 регулировать фары ближнего света

Когда разметка будет готова, включают фары. Обязательно корректно настроить угол – в идеале данный параметр должен совпадать с линией, расположенной на стенах в горизонтальном направлении. Чтобы добиться оптимально направленного потока света, винты вращают с тыла фары в самом подкапотном пространстве.

Важно! Регулировать приборы нужно поочередно – сначала один, потом второй, прикрыв первой. Только такой подход позволяет добиваться оптимальных точных результатов. Применять сложное оборудование, приборы не требуется – достаточно демонтировать фару и положить ее, например, на стул

Применять сложное оборудование, приборы не требуется – достаточно демонтировать фару и положить ее, например, на стул

Как на ВАЗ 2110 отрегулировать фары дальнего света

Дальний и ближний свет регулируют по отдельности, менять разметку на стене обязательно. Вертикальные поверхности до выполнения настройки делают гладкими и ровными, оптимальные расстояния составят 10 м.

Порядок действий:

1. Автомобиль заправляют и таким образом подготавливают к работе. Удобно будет выполнять манипуляции на вертикально расположенной площадке.
2. Чтобы зафиксировать реальные точки центров, нужно сначала обнаружить их на машине. Потом точки соединяют, между ними делают линию на 10 см ниже основной.
3. После окончания размеры автомобиль отгоняют примерно на 10 м, регулятор фиксируют на нулевой отметке.

Пучок света от главной оптики будет играть роль верхней границы нижней линии.

Как отрегулировать противотуманные фары на ВАЗ 2110

Противотуманный свет регулируют путем вращения в вертикальной и горизонтальной плоскости. В итоге получится добиться оптимального угла наклона. Предварительно следует ослабить болты креплений.

Порядок выполнения работ:

1. Выставить машину на ровную поверхность, расстояние от вертикальной оси должно быть около 5 м или немного больше. Автомобиль устанавливают так, чтобы его ось шла относительно площадки с разметкой перпендикулярно.
2. Протестировать текущие показатели давления внутри шин – желательно, чтобы они соответствовали нормам, пружины стояли на своем месте.
3. Замерять удаление от центрального участка противотуманной оптики до основания площадки.
4. Отметить горизонтально расположенную линию с учетом уровня произведенных предварительно измерений.
5. Подключить ближний свет, расставить отметки на вертикальных поверхностях, сделать центры в паре лучей.
6. Включить ближний свет, выключить противотуманки.

Верхний ограничитель пучка света должен быть ниже высоты горизонтальной площадки ориентировочно на 10 см. Оптику фиксируют в параллельной позиции по отношению к продольной автомобильной оси.

На стенах делают линии, разделяющие автомобиль на 2 половины. Дополнительно рисуют полосы на 10 см ниже, чем первая. Замеряют удаление от грунта до противотуманной фары, затем от центра авто до лампы. Место пересечения этих линий – центр для ориентировок.

Иногда в противотуманки устанавливают светодиоды, но делать это следует осторожно

Разборка фар

Перед началом проведения доработки фар в автомобиле ВАЗ 2110, необходимо произвести следующие простые действия:

Их снятие и разбор

При помощи канцелярского ножа производится аккуратное снятие стекла с фары, а так как оно крепится при помощи специального герметика, обязательная предельная осторожность, чтобы его не сломать. Но если все же оно сломалось, то это не проблема, его можно купить отдельно;
Далее происходит снятие отражателя, откручивая при этом несколько болтов.
Следующий шаг – вынимание всех проводов с задней стороны фары и пружинку с того места, где всовывается гидрокорректор и только тогда возможно вынимание станины с самим модулем из корпуса фары.

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

1. Смещение линзы поближе к отражателю;
2. Проведение модернизации шторки;
3. Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Линза в фаре Киржач ВАЗ 2110

Смещение линзы поближе к отражателю

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

1. Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;
2. По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Проведение модернизации шторки

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.

Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.

Под линзой на корпусе модуля спиливаются края. Если их спилить правильно (не больше одного миллиметра по кольцу), тогда край кольца не будет мешать правильному потоку света.

Смена формы отражателя

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.

Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка. Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.

Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.

Отражатель в фаре Киржач ВАЗ 2110

Чтобы не порезать руку следует надеть перчатку. Но не стоит сильно увлекаться, так как имеются определенные стандарты по ширине, которая должна быть в приплюснутой части 93,2 мм. Если же этого стандарта не поддерживаться, то световой пучок будет иметь деформированную форму подачи. Поэтому при изменении формы отражателя усилия прилагаются понемногу, контролируя смену размеров. Чтобы при установке отражателя совпали все крепления, то они также делаются овальной формы и само крепление отражателя.

Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.

После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

1. Снять все точки крепления трубопроводов корректора к кузову.
2. Вынуть регулятор, расположенный в панели приборов.
3. Демонтировать защитное жабо трапеции дворников.
4. Снять с креплений и отодвинуть расширительный бачок в сторону.
5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
6. Снять старый главный цилиндр системы.
7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
9. Протянуть магистрали по штатным маршрутам через моторный отсек.
10. Проверить работу системы.
11. Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Общий вид нового корректора Примерный объем грязи под жабо Протяжка проволоки через отверстие Выведенные в моторный отсек трубки Разводка магистралей Установка регулятора

Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:

1. Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
2. Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
3. Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
4. Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
5. Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
6. Защитить место подключения проводов к двигателям изолентой.
7. Скроссировать проводку на штекер, который будет подключаться к клавише управления.
8. Подключить кнопку.

Принципиальная схема подключения проводов на штекер клавиши Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Набор для установки Электромоторы корректора ГАЗ 3110 Подводка питания на клавишу Модернизированный штатный регулятор Протяжка проводки Укладка проводов в рукава Подключение моторчиков Изолированный узел

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

• выход отражателя из точек крепления;
• поломка корректора;
• плохое состояние ламп;
• ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

Полезная информация

В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.

Неблагоприятные погодные условия оказывают своё отрицательное влияние на безопасность дорожного движения. Они ухудшают видимость и ограничивают обзор водителю, мешая ему правильно и своевременно оценивать дорожную ситуацию. Важную роль в обеспечении безопасности в условиях плохой видимости играет оптическая светосигнальная система автомобиля.

На этом авто в противотуманных фарах установлен ксенон

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

При постановке ВАЗа на ровную площадку стоит использовать подкладки под колеса или специальные башмаки. Установка ручного тормоза изменяет угол кузова и негативно сказывается на корректировке оптики.

Проведение регулировки светового потока

Для того чтобы автомобилем ВАЗ 2110 было комфортно управлять должны быть соблюдены все правила правильной световой подачи, чтобы не ослеплять водителей, едущих навстречу. На корпусе блок-фары находятся специальные винты, с помощью которых происходит регулировка подачи света.

При повороте левого винта угол наклона оптики меняется по вертикали, соответственно, поворот правого винта осуществляет смену оптики по горизонтали.

Для правильного выставления светового потока от земли до центра фар проводится горизонтальная линия и ниже ее на 65 см еще одна такая же горизонтальная линия. После всей проведенной подготовки можно приступать непосредственно к регулировке:

• правая фара автомобиля закрывается картонной бумагой и включается ближний свет;
• при помощи регулировочных винтов устанавливается центр пучка света левой фары, что аналогично делается и с правой.

https://youtube.com/watch?v=E0744IgpQfI

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

• установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
• просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
• на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

https://youtube.com/watch?v=A5V9S6oN9tw

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Рекомендуем: Меняем прокладку под клапанной крышкой на Шевроле Лачетти: артикулы, советы и и герметик

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

• Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

  Вид спереди, креплений фары

• Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

  Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

• Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

  Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

1. Нанесение шаблона разметки на стене или установка готового.
2. Обозначение точек центров ламп.
3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

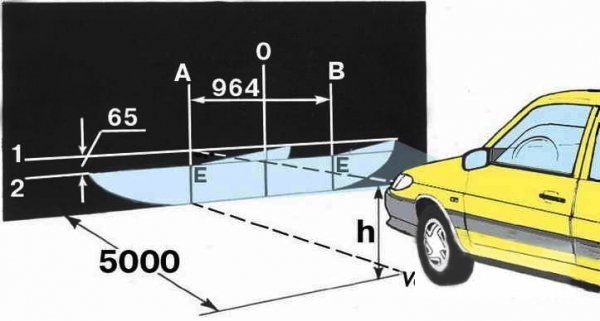

1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
8. Открыть капот.
9. Закрыть одну из фар плотным материалом, например, куском картона.
10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
11. Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Это интересно: Официальные дилеры Лада Гранта в Буинске +цены

Также ознакомьтесь

• Тюнинг ВАЗ 2115: светодиодная подсветка панели приборов в домашних условиях
• Как установить камеру заднего вида на ВАЗ 2112 своими руками
• Как самостоятельно заменить тормозную жидкость ВАЗ 2110

Промыть фары

Особое внимание уделить линзам.
Осмотреть фары на предмет дефектов стекла и отражателя фар. Если имеются сколы и трещины, заменить стекло.
На отражателе не должно быть никаких повреждений

При их наличии потребуется его замена.
Чтоб усилить световой поток, есть смысл установить галогенные лампы или поставить ксенон.

Чтоб у вас получилось отрегулировать свет фар, нужно соблюсти все условия: автомобиль должен быть укомплектован (полный бак, хорошее давление в шинах, наличие запаски). Водительское сиденье должно быть под нагрузкой, приблизительно равной весу водителя (можно обратиться к помощнику или поставить мешок с песком).

«Курс лечения» линзованных фар Depo

Предыстория. Покупал эту ООБ с уже затертыми и желтыми родными рефлекторными фарами Hella. Поэтому фары были сразу же заменены на новую рефлекторную Hella. Свет, конечно, стал гораздо лучше, но лично в моем представлении «не более чем удовлетворительным». Далее была попытка установки ксенона, но даже отрегулированный, он был, как я посчитал, «издевательством над встречными», а потому был демонтирован на следующий день. Спустя некоторое время мой хороший знакомый, тоже обладатель в том числе ООБ, купил линзу Depo под галоген и… тут же решил их выкинуть. Классика жанра от Depo – фары не регулировались. Вообще надо признать, что фары Depo в виде «как есть» с завода – г… редкостное (разве что только выглядят отлично), но не всё так безнадежно если применить к ним наш «хенд мейд»

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
3. Отъедьте от стены на 5 метров.
4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
11. Теперь включите оптику в режим ближнего света.
12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
13. Крутите винты регулировки для достижения нужного результата.
14. Первой регулируют правую фару, а затем левую.
15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Ни кого не нужно убеждать, что от исправности и того, насколько правильно произведена настройка и регулировка фар, зависит безопасность передвижения автомобиля как для водителя, всех сидящих в салоне, так и для пешеходов, а также встречных машин. Именно о том, как проводится регулировка фар ВАЗ 2110 мы поговорим.
