Датчик давления топлива ваз 2110: замена, неисправности

Осмотр свечей зажигания

Если свечи влажные, то, следовательно, бензин поступает. Сухие? В таком случае нужно проверить пробником сигнал на разъеме жгута механического распылителя жидкости или газа (форсунки) (как показано на фото 6).

Сделали, но свечи до сих пор сухие? Тогда придется открутить винты крепящие рампу и приподнять её под впускным коллектором, чтобы просматривались сопла форсунок. Производим включение зажигания и проворачиваем стартером коленвал мотора. При отсутствии струек топлива, нужно снять форсунки и скорее всего, заменить на новые. Правда, практически в каждом серьезном сервисе вам порекомендуют их промыть.

Если цена на новый комплект форсунок незначительно выше промывки, то стоит предпочесть замену. У форсунок случаются и возрастные неполадки. Так же читают:

Осуществление проверки РДТ

Итак, если с датчиком у вас все в порядке, но происходит перерасход топлива и другие неполадки, которые указывают на то, что барахлит регулятор, то нужно проверить его.

Делается это следующим образом:

1. Откручивается пробка штуцера, которая отвечает за контроль давления топлива. В случае если порвалось кольцо уплотнения или же оно перестало быть эластичным, то ему (а возможно и всей пробке) понадобится замена.
2. Далее выкручивается из штуцера золотник, это осуществляется так, как и в любой шине.
3. С использованием шинного манометра, который закрепляется хомутиком на штуцере, измеряется уровень воздействия в момент работы двигателя. Оно должно быть соответствовать норме.
4. В момент отсоединения вакуумного шланга регулятора обычно давление немного повышается. Если этого нет, значит, для авто ВАЗ-2110 выход только один – требуется замена РДТ. Цена стандартного РДТ в среднем колеблется в пределах 300 рублей, аналог РДТ имеет стоимость в пределах 600 рублей.

Здесь, детально описан принцип работы турбины дизельного двигателя.

Рекомендуем данную статью к прочтению, из которой, вы узнаете, как перетянуть салон кожей своими руками.

Топливная рампа — проверка рабочего давления

Операция показана на двигателе 21114. Проверка давления топлива на остальных двигателях выполняется аналогично.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. «Меры безопасности при обслуживании и ремонте системы питания»).

Для выполнения работы потребуется специальный манометр.

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. На двигателях моделей 2112, 21114 и 21124 снимаем декоративную накладку (см. «Декоративная накладка двигателя — снятие и установка»).

3. Отворачиваем защитный колпачок диагностического штуцера топливной рампы.

4. Подсоединяем наконечник шланга манометра к штуцеру топливной рампы.

5. Рожковым ключом на 14 мм заворачиваем наконечник шланга.

При необходимости давление в топливной рампе можно измерить самодельным прибором, изготовив его из манометра от ножного насоса. Перед подсоединением такого манометра необходимо сбросить давление топлива (см. «Топливопровод — сброс давления»). После этого выверните золотник из штуцера топливной рампы. Это можно сделать металлическим колпачком колесного вентиля. Для соединения манометра со штуцером топливной рампы следует использовать отрезок бензостойкого шланга подходящего диаметра. Концы шлангов должны быть надежно закреплены хомутами.

6. Включаем зажигание. При этом несколько секунд будет работать топливный насос. Дождавшись, когда насос перестанет работать, выключаем зажигание.

7. Для удаления воздуха из манометра, опустив конец сливной трубки в небольшую емкость, отворачиваем прокачной штуцер манометра на 1/3-1/2 оборота и сбрасываем избыточное давление бензина из топливной рампы. При этом будет удален воздух из шланга манометра.

8. Заворачиваем прокачной штуцер до упора.

Запускаем двигатель и измеряем рабочее давление в топливной рампе при разной частоте вращения коленчатого вала. У исправного двигателя оно должно быть в пределах: для двигателей 2111 и 2112 — 284-325 кПа (2,8-3,2 бар); для двигателей 21114 и 21124 — 378-390 кПа (3,8-3,9 бар).

На 16-клапанных двигателях выполнение операции выглядит следующим образом:

На двигателях 2111 и 2112 отсоединяем резиновый шланг от патрубка регулятора давления. Если после этого давление топлива не выросло более чем на 0,2 бар, значит, неисправен регулятор.

9. Выключаем зажигание.

10. Опустив конец трубки в емкость, открываем штуцер и сбрасываем давление из топливопровода.

11. Отсоединяем манометр от диагностического штуцера топливной рампы.

12. Наворачиваем защитный колпачок на штуцер топливной рампы.

Рекомендация.

Если рабочее давление в топливной рампе нестабильно или больше нормы, то неисправен регулятор давления топлива (см. «Топливный модуль двигателей 21114 и 21124 (1,6i) — замена регулятора давления топлива», «Топливная рампа двигателя 2111 (1,5i 8V) — замена регулятора давления топлива», или «Топливная рампа двигателя 2112 (1,5i 16V) — снятие, разборка, сборка и установка»). Низкое давление (меньше нормы) также может быть вызвано неисправностью регулятора. Возможно, засорился сетчатый фильтр топливного насоса или топливный насос не развивает необходимого давления. Для очистки сетчатого фильтра вам необходимо снять топливный модуль (см. «Топливный модуль двигателей 2111 и 2112 (1,5i) — снятие и установка», или «Топливный модуль двигателей 21114 и 21124 (1,6i) — снятие и установка».

Принцип работы основных элементов топливного агрегата

Video Замена салонного воздушного фильтра на Ваз 2114 Ваз 2115 Ваз 2113 Лада Самара 2

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Советы для автомобилистов

Ходовая часть передняя и задняя подвеска ВАЗ 2110 2111 2112 Снятие рычага и растяжки передней подвески ВАЗ 2110 2111 2112

Перебои, в работе двигателя легкового автомобиля ВАЗ-2118 Лада Калина, становятся очень хорошо заметны в режиме холостого хода (двигатель дёргается), а также при попытке быстрого набора скорости (двигатель не тянет). Причин, по которым двигатель может начать так работать, достаточно много. Они могут быть связаны, как с системами зажигания и питания, так и с механизмами газораспределительным и кривошипно-шатунным.

Определить с ходу, из-за чего возникли перебои в работе двигателя, вряд ли удастся. Поэтому, по сложившейся водительской традиции, поиск такой неисправности начинают с проверки свечей зажигания и высоковольтных проводов. Первоначально, проверяют надёжность посадки наконечников высоковольтных проводов на свечи зажигания, а пробой высоковольтного провода на «массу» очень хорошо заметен в тёмное время суток, естественно при работающем двигателе.

Если с высоковольтными проводами всё в порядке, тогда придётся поочерёдно выкручивать свечи зажигания и проверять их на наличие искры между центральным и боковым электродами. Начинать эту работу нужно на хорошо прогретом двигателе, это облегчит Вам процесс выворачивания свечей из головки блока цилиндров. Обязательно, при помощи щупа, проверяйте, а в случае необходимости регулируйте зазор между электродами, так как увеличенный зазор может приводить к пропускам искрообразования при работе двигателя

Также обращайте внимание на цвет изолятора центрального электрода, ведь при наличии на нём чёрного нагара, свеча зажигания нормально работать не будет

Двигатель будет работать с перебоями в случае неисправностей в системе питания, связанных с отказом одной из форсунок впрыскивать топливо в камеру сгорания или понижения давления в рампе ниже требуемого. Учитывая то, что форсунки на Ладе Калине электромагнитные, и если на работающем двигателе поочерёдно начать обесточивать их электромагнитный клапан, то по изменившемуся характеру работы двигателя можно найти неисправную форсунку. Понижение давления в топливной рампе возможно либо из-за неисправности регулятора давления, либо связана с неисправностью бензонасоса. Но для того, чтобы определить это потребуется манометр.

Неисправности газораспределительного и кривошипно-шатунного механизмов могут привести к падению компрессии в одном из цилиндров двигателя. Связано это может быть с не герметичностью клапанов, а также с поломкой или закоксовыванием компрессионных колец.

В связи с тем, что работой инжекторного двигателя управляет контролёр, а он находится под радиатором отопителя салона, то в случае его не герметичности, антифриз начинает капать на корпус контролёра и при попадании влаги внутрь, могут возникать сбои в его работе, приводящие к неустойчивой работе двигателя.

У машины стал нестабильный ХХ. Хотя когда заводишь, то работает на повышенных оборотах нормально, как прогреется то начинает дёргаться, не то что бы троит, но прям ощутимо, аж руль трясётся от вибраций. В добавок несколько потерялась тяга у мотора, не сильно, но заметно. Чек не горит.

Мною было сделано:-Заменил свечи и Бронепровода, также подкидывали другую катушку.-Заменил ДМРВ (старый был мёртвый)-Заменил РХХ и ДПДЗ и почистил дроссель (при разборе увидел небольшой осевой люфт заслонки, подтянул её, не знаю может ли от неё быть такой эффект?)-Заменил Бензонасос, сетку и фильтр, а также РДТ.-Ездил на диагностику, ошибок нет, показатели в норме, немного бедноватая смесь на лямбде. В итоге почистил лямбду. Так же пробовал ездить без лямбды, чек не загорался и разницы не было.— Компрессия везде по 13 (Может клапана? Хотя пред. хозяин говорит, что недавно регулировал их)— Также проверили ресивер на подсос воздуха— Заменил ДПКВ— Смотрел метки на ГРМ вроде на месте, но на маховике метки нет, ставил дедовским методом, выкрутив свечу и найдя ВМТ. ДПКВ попадает 20 зуб. Но при сдвиге Шестерни распредвала на 1-2 зуба в обе стороны, разницы в работе мотора практически нет.

Так же немного гуляет (+-1 мм) шкив коленвала, хотя он так всегда был и на работу это не влияло.

Процесс очистки форсунок на ВАЗ-2110

Перед чисткой необходимо осознать, что автомобилист знает конструкцию и принцип работы узла, а также степень ответственности за все проделанные операции и их последствия. Если такой уверенности нет, то рекомендуется обратиться в автосервис.

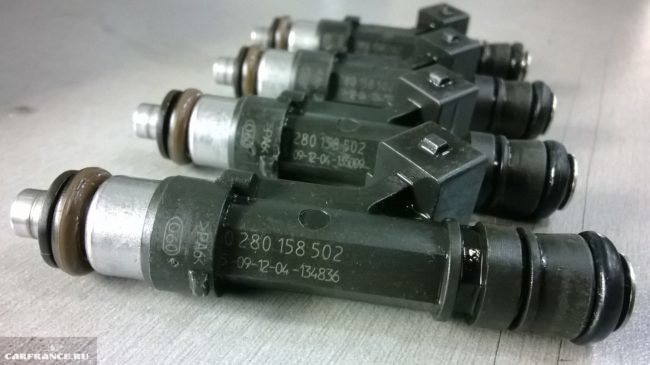

Форсунки Бош для ВАЗ-2110.

Для начала, необходимо провести демонтаж элементов с топливной магистрали и вовсе снять их с автомобиля. Сделано это для удобства совершение операций. Итак, приступим к разборке узла и демонтажу:

1. Мотор остыл, и можно начать проводить операции. Обесточиваем топливный насос. Сделать это можно, отключив предохранитель, или сняв колодки проводов с разъёма питания.
2. Снижаем давление в топливной магистрали. Отсоединяем питание с топливного насоса и сбрасываем давление.
3. Полностью снимаем клемму с АКБ, поскольку придётся снимать рампу в сборе. Снимаем клемму АКБ для снятия топливной рампы.
4. Отключаем все провода, подключённые к топливной рампе.
5. Снимаем патрубок подачи горючего. Когда всё отключено, можно снять топливную рампу с двигателя.
6. При помощи шестигранника откручиваем крепёжные болты рампы и снимаем её вместе с форсунками. Отсоединив топливный шланг, проводим демонтаж топливной рампы.
7. Отсоединяем крепёжные скобы и вынимаем форсунки. Снимаем скобы крепления и демонтируем форсунки с рампы.

Посадочные места форсунок необходимо накрыть, чтобы в коллектор и цилиндры не попали сторонние предметы, которые могут навредить компонентам двигателя.

После того, как форсунки, снятые с автомобиля, можно приступить непосредственно к процессу очистки:

>

1. Демонтируем резиновый уплотнитель с самой форсунки.
2. При помощи специального средства для чистки форсунок, промываем воронкообразные поверхности и сопла.
3. Далее, проводим чистку канала подачи горючего.
4. Когда ручная очистка проведена, стоит перейти к более эффективному способу. Процедура подключения и чистки форсунок своими руками.
5. Для этого подключаем питание к форсунке. Не рекомендуется использовать стандартный автомобильный АКБ, поскольку можно сжечь обмотку форсунки, и придётся покупать новую. Идеально подойдут источники питания мобильных телефонов (зарядки).
6. Через стандартный шприц (используется, как переходник) подключаем балончик с жидкостью для чистки карбюраторов.
7. После этого включаем питание на несколько секунд. Так проделать несколько раз, пока струя с форсунки не станет равномерной. Такую операцию необходимо проводить с каждой форсункой.

Способы чистки

В практике существует несколько видов чистки форсунок. Наиболее известные и применяют три способа:

Загрязнённость форсунки.

• Первый способ предусматривает использование автомобильной химии. Очень эффективный, но значительно затратный способ. Ко всему прочему можно добавить, что автомобильная химия не безопасна в работе для человеческого организма, а поэтому стоит быть предельно аккуратным. При использовании химии форсунки можно не снимать!
• Автосервис. Конечно, это самый безопасный и надёжный способ очистки форсунок с применением специального стенда. К однозначным минусам можно отнести стоимость выполнения таких работ, поскольку цена бывает нередко слишком высока.
• Самостоятельное выполнение чистки форсунок. Самый выгодный и экономичный способ ремонтно-восстановительных работ по топливной системе. В этом случае, автолюбителю необходимо знание устройства и работы элементов, чтобы не запороть ничего, а также чтобы не увеличить стоимость ремонта.

Признаки неисправности

Если вовремя проводить чистку и обслуживание узла форсунок, то они способны прослужить достаточно долго. Но, когда чистить элементы тяжело определить, поэтому существует ряд признаков неисправности.

• Запуск мотора со сложностями или не с первого раза.
• Падение мощности и тяги.
• Троение, явный признак неравномерной подачи горючего.
• Увеличение расхода.
• Дёрганье транспортного средства в зимнее время года.

Если возникли вышеперечисленные признаки, то необходимо срочно провести чистку форсунок. После проведения процедуры, работоспособность автомобильного мотора должна вернуться в норму. Если этого не произошло, то стоит искать причины в другом месте, таком как — бензонасос, топливный фильтр или цилиндры.

Регулятор давления топлива

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Подробно о том, как самостоятельно измерить давление топлива на ВАЗ 2110

Давление топлива в системе питания автомобиля ВАЗ играет не последнюю роль в работе силового агрегата при различных нагрузках. Какое должно быть давление в топливной рампе и причины его нарушения в топливной системе автомобиля ВАЗ 2110, а также как решить эту проблему, вы узнаете из данной публикации.

Если двигатель ВАЗ 2110 начинает глохнуть на холостых оборотах, а при движении на подъем происходит потеря мощности, скорей всего давление топлива в системе не соответствует норме. В таком случаи необходимо произвести диагностику и выявить причины неисправности. Чтобы проверить давление топлива понадобится специальный прибор с манометром, который подключается к топливной магистрали и на разных режимах работы двигателя проводятся соответствующие измерения. Альтернативой такому прибору может стать самый обычный манометр для проверки давления в шинах автомобиля и с подсоединенным к нему резиновым шлангом с внутренним диаметром 9 мм.

Как проверить давление в топливной рампе ВАЗ 2110

1. На топливной рампе двигателя ВАЗ 2110 есть штуцер, который закрыт пластиковым колпачком. Именно к этому штуцеру и будем подключать манометр, чтобы измерить давление топлива. Сняв колпачок, выкручиваем ниппель и надеваем шланг, закрепляя его с помощью металлического хомута. Подробно о том, как самостоятельно измерить давление топлива на ВАЗ 2110 Будьте аккуратны при наличии избыточного давления, во время откручивания ниппеля, может вылиться некоторое количество бензина. Чтобы этого не случилось, можно заранее сбросить давление в топливной системе ВАЗ 2110, вынув предохранитель бензонасоса, завести двигатель и дать ему самостоятельно заглохнуть, после чего вернуть предохранитель на место.
2. После того как манометр был подключен можно запускать мотор и проверит показания на холостом ходу и при снятом вакуумном шланге.

Допустимые значения давление топлива ВАЗ 2110

1. Холостые обороты — 2,8–3,2 бар (2,8–3,2 атм)
2. При снятом вакуумном шланге давление топлива ВАЗ 2110 может подняться на 0,2–0,7 бар (0,2–0,7 атм), что свидетельствует о исправности регулятора давления.
