Рассухариватель клапанов. как сделать своими руками

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

https://youtube.com/watch?v=r8fb-I9gF4I

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Симптоматика

Признаки износа сальников клапанов, называемых маслосъемными колпачками:

• Повышенный расход масла. Износ колец тоже вызывает расход масла, но тогда масло обязательно будет попадать в патрубок сапуна.
• Синеватый дым из выхлопной трубы после пуска двигателя. Это происходит потому что пока машина стоит, в камеры сгорания проникает масло, сгорающее после запуска мотора.

Одинаково высокий расход масла при движении как по городу, так и по автостраде (при отсутствии масла в патрубке сапуна)

Причем для диагностики важно сколько масла расходует мотор в различных режимах работы. Более высокий расход масла за городом укажет на износ колец.

Сгоревшее масло на свечах

Если износ колпачков большой, свечи может забрызгивать маслом так сильно, что двигатель будет троить.

Если Признаки износа колпачков у вашего авто налицо, вряд ли, присадки смогут лишить вас проблемы. Стоит подумать о ремонте.

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор »

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Зачастую сухари разлетаются, и найти потеряшку не представляется возможным. Также, при сильном ударе имеется риск погнуть тарелку клапана, что вызовет необходимость покупать комплект целиком. Это приведет к дополнительным расходам. Значительно проще сделать приспособление, и в дальнейшем не испытывать проблем с ремонтом.

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Чтобы демонтировать пружину, необходимо сместить тарелку вниз, что позволяет выйти сухарику из колодца, и аккуратно извлечь его. Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;

Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана — это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Рекомендуем: Низкопрофильная резина, преимущества и недостатки

Виды рассухаривателей и способы их применения

1. Рассухариватель струбцинного типа

Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.

Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана. Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров

Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

1. Рассухариватель рычажного типа

Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

1. Рассухариватель с зацепами за нижние витки пружины

Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

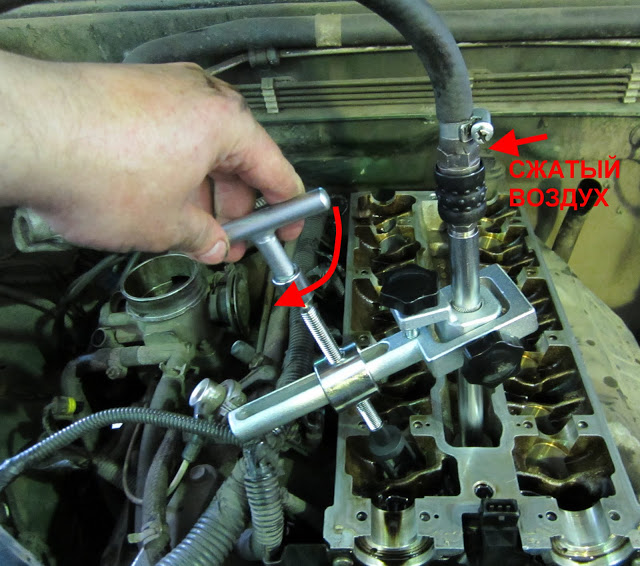

1. Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.

Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.

1ou › Блог › Как засухарить клапана: ГБЦ 2112 ВАЗ 16 кл.

Как ЗАсухарить клапана 16 кл. двигателей ВАЗ быстро и эффективно? какое нужно оборудование? Есть такой способ и оборудование

Вам необходим рассухариватель винтового типа, который выглядит примерно вот так:

Не забывайте, что винтовая пара нуждается в смазке. Я применил в данном случае первую попавшуюся — ей оказалась графитная смазка no_name made in Russia. Если винт не смазать — будет тяжело крутиться под нагрузкой.

Головка представленного выше рассухаривателя самопальная, старая головка убирается, путем срезания и высверливания клепок.

Новая делается из куска трубы ВПГ (ВодоПроводноГазовая) ДУ (диаметр условный или условный проход) 20. Труба ВПГ ДУ 20 — это около 26,8 мм в диаметре. Продается в любом приличном хоз магазине. Подходит.

Болгаркой и сварочником делаем вот такую конструкцию:

И крепим все это к рассухаривателю болтами, выдерживая соосность. Шляпку можно сгладить, заполировать и обмотать скотчем (чтобы точно не царапала). Те, у кого конструкторский дар — могут подобрать хороший упорный подшипник и увеличить винт с рычагом. Тем самым доступ у нас к сухарям свободный с одной из сторон. И обе руки свободны.

Как засухаривать — пошагово. 1. Берется удобный искривленный пинцет.

2. Берется масленка с вязким маслом (моторное тоже комильфо… вообщем попробуйте) 3. ГБЦ ложится набок (на плоскость впуска или выпуска соответственно)

4

Вышеуказанным рассухаривателем сжимается пружина (обратите внимание — туда легко пролезает палец…). 5. Берется один сухарь, в него капается капля масла 6

Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

Берется один сухарь, в него капается капля масла 6. Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

5. Берется один сухарь, в него капается капля масла 6. Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

и прикладываем его к клапану в месте где насечки. Из-за сил поверхностного натяжения масла (или смачивания) сухарь липнет к клапану… короче не знаю из-за каких сил, но на вязкое масло липнет ))) — легко и просто 8. Поворачиваем (можно прям пальцем достать) только что установленный сухарь вверх и повторяем пп. 6-7 со вторым сухарем 9. Ослабляем винт рассухаривателя. Готово Вся голова засухаривается за 23 минуты один час без фанатизма, без нервов, в тепле и комфорте. Даже если не за час — Вы каждый раз уверены в результате на 100%, никаких нервов или непредсказуемостей, эффективность потрясающая… работать одно удовольствие.

В магазинах под видом рассухаривателей за 100-200 рублей продается плод больной фантазии «слесаря Михалыча» a.k.a рычажный рассухариватель:

— Вам такой не нужен! С таким засухаривание (если вообще возможно) растянется на день как минимум.

Есть еще специальное приспособление для засухаривания i.авто-кристалл.рф/u/7b/0…cota-ata-0021-500×500.jpg Я долго догонял как же им все это делать — оказывается сухари монтируются в приспособление, надевается на клапан, а потом вилки приспособления чуть-чуть ослабляются, чтобы сухари могли сползать вниз по высечкам… короче я не знаю как передать, но выходит у меня не айс. Особенно не под прямым углом. Приспособление почти 400 рублей, а пинцет 30 рублей и пинцетом быстрее и проще. Так что бабки тратить смысла нет ))))

Учитесь на чужом опыте. P.s.: и мысленно пожелайте здоровья автору и надежности его машине

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Сталкивающиеся с ремонтом двигателя автомобилисты часто интересуются, как сделать рассухариватель клапанов своими руками. Ведь наличие этого приспособления, не только ускорит процесс работы, но и значительно его облегчит. Конечно, некоторые умельцы пользуются для снятия сухарей с клапанов свечным ключом и молотком. Такой метод не является идеальным.

Зачастую сухари разлетаются, и найти потеряшку не представляется возможным. Также, при сильном ударе имеется риск погнуть тарелку клапана, что вызовет необходимость покупать комплект целиком. Это приведет к дополнительным расходам. Значительно проще сделать приспособление, и в дальнейшем не испытывать проблем с ремонтом.

Устройство

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Чтобы демонтировать пружину, необходимо сместить тарелку вниз, что позволяет выйти сухарику из колодца, и аккуратно извлечь его. Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

• Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;
• Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.

Рычажный рассухариватель

Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера. Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам. Одна будет примерно в 2 раза короче. От трубы отрезают кусок около 3 сантиметров, и приваривают к ней короткую планку. Получившуюся конструкцию подвижно соединяют с длинной планкой, к которой приделывается ручка. Работает эта система следующим образом: трубу надставляют на тарелку клапана. Конец длинной планки зацепляют за край головки, и нажимают на ручку, пружина уходит вниз, что позволяет пинцетом извлечь сухари.

Винтовой рассухариватель

Это более простые в эксплуатации механизмы. Существует несколько разновидностей таких инструментов. В гаражных условиях можно легко изготовить реечный вариант, но недостатком такого приспособления будет его заточенность под одну модель двигателя. Струбцинные варианты, по сути, являются универсальными. Сделать их несложно:

• Из листового металла толщиной 12-15 мм. вырезают скобу, это будет силовым каркасом приспособления;
• Зажимной болт делается из любой шпильки, подходящей по диаметру. При наличии токарного станка болт лучше сделать самостоятельно;
• Делаем опору. Для этого, придется обратиться к токарю, готовый элемент приваривается к скобе;
• Гайку приобретаем, но если зажимной болт вытачивался самостоятельно, то лучше сделать и ее. После гайку приваривают к опоре;
• Привариваем втулку. Сначала она крепится к недлинному штырю, который в свою очередь крепится к скобе. Втулку лучше подбирать с отверстиями по краям, это облегчит извлечение сухарей.

Проводим ходовые испытания. Для этого, готовое приспособление устанавливают на головку блока. При этом, втулка ставится на тарелку пружины. С помощью зажимного болта производится движение. Втулка прижимается к тарелке, и сдвигает ее вниз. Ваша задача снять пинцетом сухари, и закончить разборку клапана. Если планируется дальнейшее использование этого клапана, необходимо запомнить его местоположение. Обычно заодно меняют маслосъемные колпачки.Для реечного варианта вам понадобится собственно металлическая рейка. Она приваривается к опорным ногам, которые оборудованы приспособлениями для установки на головку. В рейке имеется прорезь, по которой перемещается плашка со шпилькой. На конце шпильки находится обрезок трубы. Закручивая шпильку, можно зажать пружину клапана и извлечь сухари.

Заключение. Для полноценного и быстрого ремонта двигателя необходимо наличие некоторых инструментов. Благодаря которым, вы значительно ускорите время работы. Поэтому, многие интересуются, как сделать рассухариватель клапанов своими руками. Ведь без этого инструмента провести ремонт ГБЦ достаточно сложно.

Как рассухарить клапана в ГБЦ

Если вы ремонтировали свой автомобиль самостоятельно, то наверняка слышали про такое приспособление как рассухариватель клапанов. Нужен он для того, чтобы извлечь клапан из направляющей втулки, предварительно освободив от сухаря.

Итак, если вы ни разу не сталкивались с подобной процедурой, то можете посмотреть, как это происходит на наглядном примере автомобилей ВАЗ «классика». Разумеется, для проведения подобной процедуры нам понадобится специальное приспособление, которое и называется рассухариватель клапанов.

На фото выше показано наглядно, как выглядит это приспособление в действии. Разумеется, предварительно необходимо снять клапанную крышку, чтобы добраться до самих клапанов

Но здесь стоит иметь ввиду, важно понимать, с какой целью вы будете их рассухаривать:

• если для замены клапанов, то всё это делается при уже снятой ГБЦ с блока
• если же для замены сальников (маслосъемных колпачков), тогда снятие ГБЦ не требуется

Но во втором случае нужно добиться того, чтобы при нажатии на клапан, он упирался внутри цилиндра в препятствие, чтобы можно было его рассухарить. Сделать это можно довольно просто: открутить свечу зажигания и в отверстие вставить оловянную проволоку или даже веревка сойдет, главное — не повредить цилиндр внутри.

Когда будет хороший упор, можно при помощи приспособления нажимать на пружину клапана, чтобы получить примерно следующую картину:

Как видите, пружина клапана должна максимально сжиматься от действия съемника, а сухари в этот момент остаются свободными на клапане. Их можно без проблем снять либо при помощи пинцета, а ещё удобнее с помощью магнитной рукоятки, как и показано на фото ниже.

После этого можно вынимать пружину для дальнейших действий, так как больше дополнительных манипуляций не требуется.

А вот когда все необходимые действия и ремонт закончен, потребуется вновь установить сухари на свои места. И тогда понадобится всё выполнить в обратной последовательности: так же сжать пружину, и установить сухари на свои места. Ослабить пружину, и то же самое выполнить с другими клапанами.

• Как завести машину при помощи веревки
• Замена тосола на Калине и Гранте своими руками

Британский порт превращается в гигантский автопарк

Замена

Замена маслосъемных колпачков своими руками:

• Снимете крышку ГРМ.
• Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
• Снимая распредвал, ослабьте натяжитель его привода.

Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

Правильное приспособление для снятия колпачков

Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

Процесс установки

• Снимите пружинки с сальников.
• Вставьте сальник в оправку, капните капельку масла на шток клапана.
• Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
• Не забудьте перед сборкой надеть пружинки на установленные колпачки.
• После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
• Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
• Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

1. Для работы только на демонтированной головке.
2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан.

Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке.

Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой.

Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

• Ножовка по металлу.
• Дрель со сверлами.
• Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

• Отрезок стальной трубы диаметром около 1,5 см – 40 см.
• Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
• Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
• Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
• 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их.

Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке.

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда.

Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока; рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.
