Лайфхак: замена пыльника шруса без снятия шруса

Какой лучше выбрать пыльник

При выборе детали следует ориентироваться на фирму-производитель и материал, из которого чехол изготовлен.

Качество изделия обычно находится в чёткой зависимости от его цены, если конечно она проверена по нескольким поставщикам.

Одними из лучших и распространённых производителей на рынках запчастей можно считать марки GKN (Loebro, Spidan), Maruichi, SKF. Они же и самые дорогие, что говорит о лучших применённых материалах. Такие пыльники никогда внезапно не порвутся, прослужат долго, очень прочны, а в ремкомплектах имеется всё необходимое, включая качественную специализированную смазку в нужном количестве.

По применяемому материалу пыльники подразделяются на:

• неопреновые;
• полиуретановые;
• силиконовые;
• термопластиковые;
• дешёвые поделки из простейшей резины.

По последним вопросов быть не должно, их нельзя применять, если не планируется частая замена дорогостоящих шарниров. Чуть лучше неопрен, но это тоже не выбор заботливого хозяина.

Обычно надёжно сделанные заводом автомобили комплектуются пыльниками из термопласта. Этот материал выглядит жёстким и даже хрупким, но при работе обретает эластичность, оставаясь прочным. Из недостатков можно отметить лишь высокую цену и неудобства при монтаже, часто хомуты приходится затягивать в два приёма, второй после некоторого пробега и усадки.

Силикон и полиуретан – материалы достаточно специфические со своими областями применения. Первый недостаточно эластичен, а второй при цене, сравнимой с термопластом, не обладает всеми прочими его свойствами.

Иногда встречаются армированные чехлы, как правило, в конвейерной комплектации. Это исключительно прочные и надёжные детали, но при практическом ремонте вполне достаточно применять термопласт от солидного производителя.

Покупая его в комплекте с надёжными хомутами, отдельно поставляемые стяжки различной конструкции не всегда удобны в работе. Уж тем более недопустимы пластиковые кабельные хомуты или винтовые, которые своим массивным замком обязательно за что-нибудь зацепятся и выйдут из строя.

Пыльник ШРУСа, материал изделия

Пыльник для шарнира равных угловых скоростей изготавливается из определенных сортов резин, силикона и полиуретана. В любом случае, из какого бы материала не был изготовлен пыльник для ШРУСа, он должен соответствовать определенным требованиям:

• Плотно облегать детали, исключая возможность возникновения зазора;
• Иметь высокий показатель упругости и эластичности;
• Сохранять свою первоначальную форму при регулярном растяжении и сжатие;
• Иметь стойкость к воздействию горюче-смазочных материалов;
• Иметь повышенную износостойкость;
• Иметь высокий показатель морозостойкости, при сохранении своей упругости и эластичности.

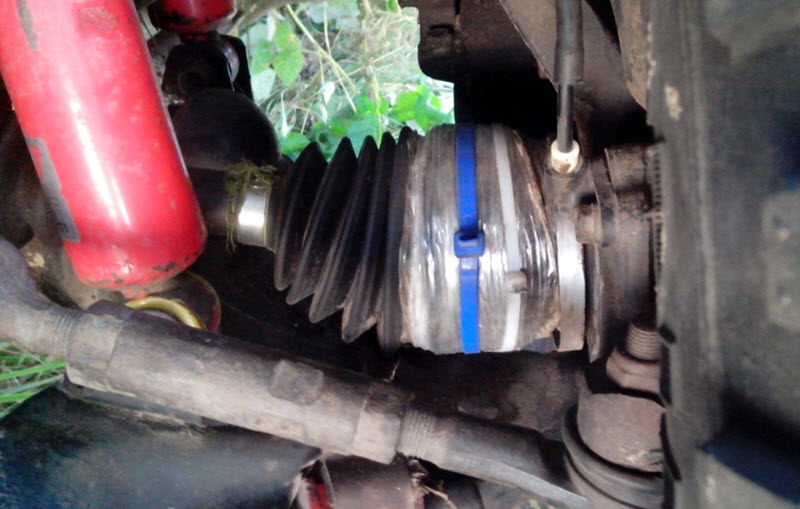

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Замена пыльника без снятия ШРУСа

Есть еще один метод замены защитного чехла наружной «гранаты», в этом варианте сам ШРУС с приводного вала снимать не нужно. Работу выполняем так:

• снимаем колесо;
• отворачиваем гайку ступицы;
• демонтируем шаровую опору;
• освобождаем наружный шарнир от поворотной цапфы со ступицей;
• удаляем старый пыльник;
• берем конус от огнетушителя и фиксируем его изолентой на наружном ШРУСе;
• смазываем поверхность конуса литолом для того, чтобы новый чехол легче прошел через корпус «гранаты»;
• выворачиваем пыльник наизнанку и продеваем его через конус;
• протаскиваем кожух через вал, а затем еще раз выворачиваем его;
• срезаем изоленту, устанавливаем чехол на место, крепим края пыльника хомутами;
• сборку производим в последовательности, обратной разборке.

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.
9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.
10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.
11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.
15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.
17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Замена ШРУСа ВАЗ 2110 — пошаговая инструкция

Видео инструкция по замене шрусов или приводов в сборе на ВАЗ передний привод. Описание на сайте: .

Замена шруса на 2110 подробно

Разборка шруса 28:26 Группа 2110 для вопросов для обратной …

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник. Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы. Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

1. Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС.
2. Для того чтобы достать упорную шайбу гайки ступиц, открутите болты.

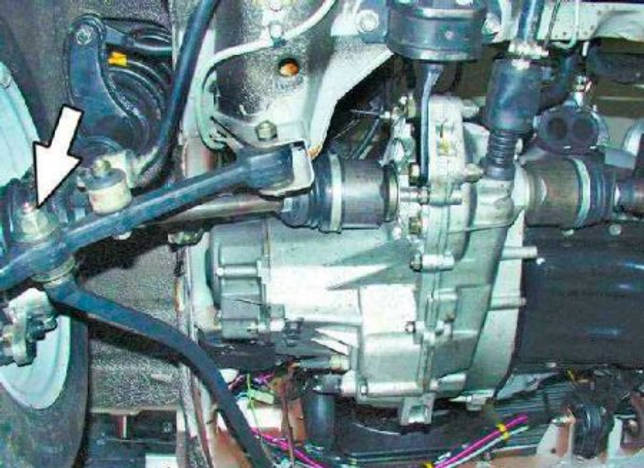

3. После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
4. Максимально выверните руль в противоположную замене сторону.
5. Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружного ШРУСа из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.
6. Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.
7. Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается ШРУС в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

1. При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
2. Прежде чем установить ШРУС ВАЗ 2110 позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
3. После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

Замена шруса на Ладе Гранте

Февраль 23rd, 2016 Admin

У машины с передним приводом, за передачу крутящего момента от коробки передач к колесам отвечают не карданный вал с главной передачей и полуосями, а особые детали – ШРУСы, они же шарниры равных угловых скоростей, в просторечье – «граната». Состоят они из привода и самого ШРУСа, на каждом приводе их по 2 шт. – внешний (ближе к колесу) и внутренний (ближе к КПП). «Граната» весьма долговечна, и при постоянном техническом обслуживании авто выдерживает 100 000 км. и более. Однако она не вечна, и однажды может выйти из строя. В этой статье мы расскажем о том, как самостоятельно выполнить диагностику и замену внешнего ШРУСа на примере популярного российского автомобиля «Лада Гранта».

Причины неисправностей «гранаты»  и ее диагностика

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

При самостоятельном ремонте можно сэкономить: стоимость зап/ч в автомагазинах начинается от 1000 – 1500 руб. за 1 «гранату», в сборе с приводом комплектующие стоят уже около 3000 – 4000 руб. Производителей очень много, но лучше брать оригинал от «АвтоВАЗ».

Инструменты и материалы

• новый ШРУС (сама граната, без привода) и смазка для него;
• домкрат, молоток;
• баллонный ключ, монтажка, труба подходящего диаметра;
• набор гаечных ключей и головок, отвертка;
• графитная смазка.

Замена «гранаты» на Лада Гранта

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

8) С помощью молотка аккуратно выбейте «гранату».

9) Не забудьте снять отверткой стопорное колечко.

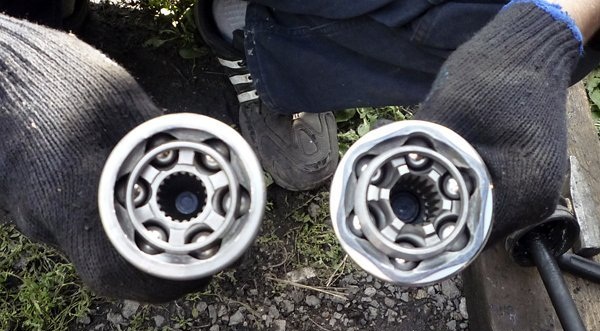

10) Слева на фото ШРУС производства «АвтоВАЗ», а справа – «Белмаг». Как видно, конкретно из этих образцов предпочтительнее вазовский, поскольку у него лучше прокалка.

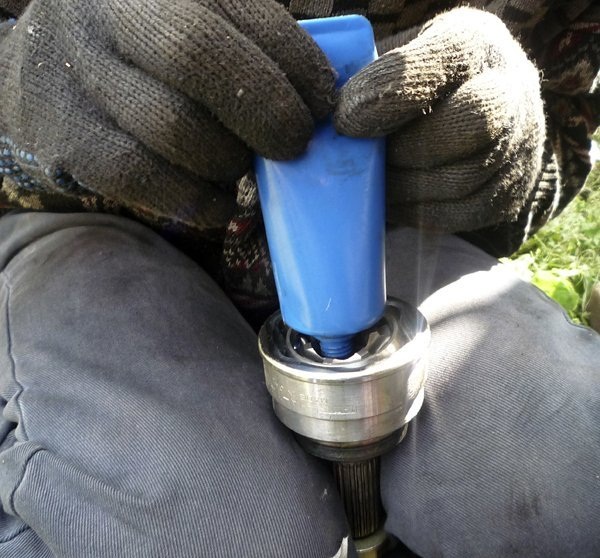

11) Возьмите смазку и заполните ей весь подшипник «гранаты».

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

14) Ударяя молотком по гайке, забейте «гранату» на место

В процессе крайне важно держать ШРУС ровно по отношению к приводу

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

Описанная выше схема действительна лишь для внешней «гранаты». Чтобы добраться до внутренней, машину желательно поставить на подъемник, слить масло из КПП, проделать ряд манипуляций по снятию ступицы со ШРУСа, а потом при помощи монтажки аккуратно, стремясь не повредить защитное кольцо, вытащить привод из коробки передач.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!

Привод извлечен, что дальше?

Поверхность привода очищается щеткой по металлу и ветошью.

Затем снимаются хомуты крепления пыльника, и он разрезается или снимается с помощью отвертки.

ШРУС вытирается от смазки, после чего сбивается.

Для этого его можно зажать в тисках или удерживать на весу внешней «гранатой» вниз, и помощник сбивает ее при помощи выколотки и молотка.

После этого нужно проверить состояние стопорного кольца на конце вала и при надобности его заменить.

Снятый шарнир, тщательно протирается и опускается в емкость с бензином для промывки.

Новый пыльник одевается на вал.

Промытый ШРУС садится на шлицы вала, а затем набивается на последний.

Набивать его нужно молотком через деревянную проставку.

Не забываем про смазку.

Перед натягиванием пыльника на ШРУС, внутрь его, а также внутрь шарнира закладывается смазка ШРУС-4. После этого пыльник надевается на «гранату» и фиксируется хомутами.

Далее остается только собрать все на место.

Привод забивается в КПП при помощи молотка и деревянной проставки.

На шлицы внешнего ШРУСа надевается ступица и затягивается гайка ее крепления.

Прикручивается на место нижняя шаровая опора. Ставиться колесо.

После этого нужно проверить на затяжку все болты и гайки, которые выкручивались.

Прикручивается защита картера, авто снимается с подставок, заливается масло в КПП.

Такая же последовательность работ и с приводом другой стороны.

Все, можете радоваться своему результату.

Модель: ВАЗ 2109ВАЗ 2110

Как диагностировать неисправность

Понятно, что с диагностикой очевидных неисправностей не возникает проблем. Но что делать, если видимых неисправностей нет, машина работает нормально, хотя на самом деле мелкое, незначительное повреждение, способное привести к дорогостоящему ремонту, уже появилось? Существует два основных действенных метода определения неисправности:

• Прислушаться к работе автомобиля во время движения. Если вам кажется, что вы услышали необычные звуки, проделайте следующее: остановитесь, переведите рычаг переключения передач на первую или переднюю передачу (в зависимости от типа коробки передач), затем выверните рулевое колесо до предела в любую сторону. Далее, резко стартуйте, выжимая педаль газа полностью. Если во время такого маневра вы услышали треск или щелчки из передней части автомобиля – проверьте состояние ШРУСов.
• Варианты визуальной диагностики неисправностей заключаются во внимательном наружном осмотре состояния пыльников. Если при взгляде на колесные диски (особенно заметно это будет на литых дисках, так как штампованные затрудняют обзор) вы увидели на передних следы густой смазки, значит, пыльник порвался и требуется срочное вмешательство. Если же следов смазки на диски нет, то внимательно осмотрите сам пыльник. Любые дефекты на нем означают возможность проникновения внутрь шарнира пыли, грязи и воды. Поэтому убедитесь, что на самом пыльнике нет царапин и трещин, а также в надежности затяжки хомутов (самая частая причина попадания загрязнений и вытекания смазки из пыльника).

Более детально и наглядно о возможностях определить неисправность в наружных ШРУСах вы можете узнать из данной видеоинструкции:

Подробно о неисправностях

В статье речь пойдет именно о наружном ШРУСе потому, что именно с ним чаще всего случаются неприятности. Под неприятностями стоит понимать как серьезные нарушения в работе и поломки, так и незначительные проблемы, которые можно легко и быстро устранить. К последним относятся мелкие дефекты пыльника, которые не требуют замены всего ШРУСа. На них мы остановимся чуть подробнее.

Для тех, кто незнаком с пыльником – это защитный чехол шарнира равных угловых скоростей. Вполне очевидно, что оставаясь открытой, такая передача не смогла бы долго работать: она забилась бы грязью и очень быстро износилась, а также из нее вытекла бы вся смазка. Именно поэтому был придуман пыльник, которые закрепляется на валу привода хомутами и обеспечивает защиту и герметичность узла. На фотографии ниже вы увидите специфический хомут для крепления пыльников на вал, а также способ непосредственной установки и затяжки.

Обычно, мелкие повреждения пыльника не требуют замены всего ШРУСа, потому что при своевременной диагностике не успевают нанести вреда. Если вы обнаружили дефект на пыльнике, снимите пыльник, разберите ШРУС и осмотрите его состояние. При отсутствии коррозии или сильного износа, достаточно будет промыть все детали в керосине и обработать нейтрализатором ржавчины (на всякий случай). Сам пыльник в таком случае нельзя оставлять без внимания, потому что через образовавшиеся трещины вода и грязь вновь попадут внутрь ШРУСа. В таком случае необходимо либо отремонтировать пыльник, либо поставить новый.

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Перед началом ремонта необходимо приобрести новый чехол (оригинальный или от альтернативного производителя) с комплектом металлических крепежных хомутов. Также требуется приобрести смазку, которая вводится во внутреннюю часть пыльника.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.
9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.
10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.
11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.
15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.
17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Методика снижает затраты времени на ремонт, но при растяжении пыльника возможно повреждение эластичного материала. Кроме того, возникают сложности с заполнением внутреннего объема смазкой.

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Что делать, если пыльник порвался в дороге

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

1. Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
2. Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.

Что делать если пыльник разорвался в дороге

Двигаться с разорванным пыльником категорически недопустимо. Шарнир не потерпит даже малейших загрязнений. Смешавшись со смазкой, эти абразивы быстро расточат его прецизионно выполненные и отполированные канавки и приведут ШРУС в негодность. Но не всегда есть возможность и желание пользоваться эвакуатором или производить дорожный ремонт.

Обеспечить временную защиту можно разными способами, начиная от обматывания остатков пыльника скотчем до холодной вулканизации отверстий и трещин.

Даже простая ткань, обмотанная и закреплённая вокруг чехла, поможет отфильтровать пыль. Главное – сделать это надёжно и контролировать состояние заплаты до места ремонта. А при замене чехла обязательно разобрать шарнир, тщательно его промыть и заполнить по норме новой смазкой.

Пыль туда попадёт обязательно, даже если её не видно. При работе температура узла изменяется, он работает буквально как насос для грязного воздуха под машиной. Проверить герметичность легко, просто сдавливая чехол рукой. Так же можно проверить состояние в сомнительных случаях наличия поверхностных трещин, хотя обычно проблемное место сразу заметно по выступающей наружу смазке.

Инструкция замены

Для пыльников она очень проста. Проще всего заменять их не поочередно. Первоначально проводится замена внутреннего пыльника (если в этом есть нужда), затем внешнего (наружного), когда тот износится. Но я делать так не рекомендую, так как это трата времени и ресурсов автомобиля. Лучше всего выполнить замену внешнего и внутреннего одновременно, сняв полностью вал. Необходимость одновременных действий объясняется тем, что, во-первых, маловероятно то, что установленные одновременно детали будут изнашиваться с разной интенсивностью. Во-вторых, по временным и физическим затратам намного выгоднее подвергать авто одному техническому осмотру и ремонту, чем дважды.

К тому же, снимая пыльник шруса внутреннего, внешний снимается значительно проще, чем отдельно

Важно знать, что, несмотря на то, что заменить его довольно просто, если водитель еще не имел дело с ремонтом механики, то самостоятельно проводить диагностику и замену ему не следует. Во-первых, для проведения диагностики следует очень тщательно осмотреть ШРУС – все точности и неточности, все царапины и потрепанности

Следует уметь отличать норму от изношенности.

Также следует очень тщательно и правильно провести сборку-разборку механизма. Если они будут выполнены неточно, то автомобиль в скором времени окажется в более сложном ремонте. А этого не желает ни один владелец авто. Во время разборки и сборки проводящий диагностику должен максимально тщательно следить за всеми мелкими деталями, стараясь не пропустить ни один. Если все будет выполнено правильно, замена не займет много времени.

Инструкция замены внутреннего пыльника:

первоначально я снимаю полуось с испорченной деталью, а затем его хомуты.
далее необходимо снять со стакана пыльник и вытянуть стопорное кольцо стакана.
из стакана вытаскивается обойма ШРУСа, кольцо полуоси растопыривается и обойма с шариками вынимается. Желательно вытащить из обоймы шарики для тщательной очистки от старой смазки

Возвращая шарики назад, важно проследить, чтобы все они вернулись на свои места.
затем после очистки от старой смазки я использую только новую. Для двух ШРУСов потребуется в среднем 250 мл смазки и 125 мл ремонтной смазки

Также благодаря такой смазке восстанавливается первоначальная геометрия. Эти смазки необходимо соединить, надеть новые пыльники и набить в них смазку.
завершение процедуры смены предусматривает установки обоймы со стопорным кольцом и шариками на место. При этом стакан необходимо также набить смазкой.
в стакан вставляется обойма ШРУСа, надевается пыльник шруса внутреннего, а хомуты зажимаются.

Итак, во время осмотра-диагностики необходимо не только осмотреть состояние всех рабочих частей, но и обновить смазку, чтобы функции пыльника после диагностики-смены выполнялись полноценно. Для этого автомобиль необходимо с помощью домкрата поднять (если есть возможность, автомобиль следует установить над ремонтной ямой или на эстакаде). Для того, чтобы сменить наружный ШРУС, необходимо снять колесо со ступицы, открутить гайку, снять защиту картера и в самом конце снимается шаровая опора.

Затем сгибается стойка и снимается пыльник внутренний. «Граната» должна быть смазана средством специального аэрозоля или очищающего масла – это средства очистки, после использования которых надевается новый пыльник и вся конструкция возвращается на свое место (порядок сборки обратный от описанного).

Проверка состояния и проведение замены потребует наличие набора ключей, тисков для снятия обоих шарниров, а также проведения замены пыльников.

Материал изготовления детали-«гармошки» и ее ресурс.

Из всего вышесказанного очевидно, что работает пыльник в условиях очень больших нагрузок, поэтому и требования к нему предъявляются очень жесткие: материал, из которого тот изготавливается, не должен трескаться/плавиться в условиях экстремально высоких температур, он не должен «дубеть» на морозе и при этом должен прекрасно справляться с работой на излом (выдерживать кручение) и трение. Гарантировать все это на сегодняшний день способны только резина с улучшенными характеристиками и силикон.

Благодаря им срок службы защитного чехла можно смело приравнивать к сроку службы защищаемой им детали, то есть до 150 тыс. км пробега у пыльников рулевой рейки, 100-120 тыс. – у пыльника ШРУСа и 70-100 тыс. км пути у резинового чехла шаровой опоры. Но это в идеале, достичь которого наши дороги позволяют не всегда:

щебенка летом и плохо почищенные дороги зимой легко могут механически навредить пыльнику вне зависимости от его «возраста», поэтому хорошо бы даже «защите» подарить «защиту» (металлическую) и тогда вам не придется ломать голову над тем, можно ли ездить с порванным пыльником (ШРУСА (гранаты), рулевой рейки, шаровой).

И правда, а можно ли?..

Ответ однозначный – НЕТ! Ведь, как уже отмечалось ранее, пыльник нужен для того, чтобы обеспечить защиту мест, нуждающихся в герметичности. Если ее они лишаются, то пыль, грязь, вода и прочие неприятности дороги очень быстро выводят из строя защищаемый элемент. К примеру, ШРУС при порванном пыльнике уже через 500 км. начнет хрустеть и щелкать, требуя своей замены. Рулевая рейка и шаровая опора также не отходят без защитного чехла более 500-1000 км.

К слову, порванный пыльник шарового механизма для водителя страшнее всего, так как при негерметичном соединении такой механизм начинает разрушаться изнутри и постукивать.

Если водитель не обратит свое внимание на данную проблему вовремя, в один «прекрасный» момент «палец» вылетит из корпуса и колесо просто ляжет на бок. И вы только представьте, чем это может обернуться, если машина в этот момент будет находиться в движении… в общем, не играйте с судьбой и меняйте пыльники по первой же необходимости, тем более сделать это несложно, так как данные элементы сегодня можно без проблем приобрести (заказать) в любом магазине автозапчастей
