Прицепное устройство: предназначение, виды, установка и наказание за незаконную эксплуатацию

Что собой представляет фаркоп

Как видите, в разрезе фаркоп не так прост, как кажется

Фаркоп, или тягово-сцепное устройство (ТСУ), предназначен для буксировки прицепов или трейлеров. Внешне он выглядит как вертикальный крюк или отрезок толстого стержня с шарообразным утолщением на свободном конце. Такова видимая часть. На самом деле, его устройство несколько сложнее. Необходимо наличие присоединительной конструкции, позволяющей крепить ТСУ к раме или кузову автомобиля. Кроме того, потребуется контактная розетка, дающая возможность подключить световую сигнализацию.

Существует несколько разновидностей фаркопов.

Виды фаркопов, доступных для изготовления своими руками

Они различаются по форме сцепного устройства, по размеру шара. Бывают:

• Европейские (еврофаркопы). Диаметр шара — 50 мм;
• Американские. Диаметр шара — 17/8 или 2 дюйма.

По конструкции различают следующие типы ТСУ:

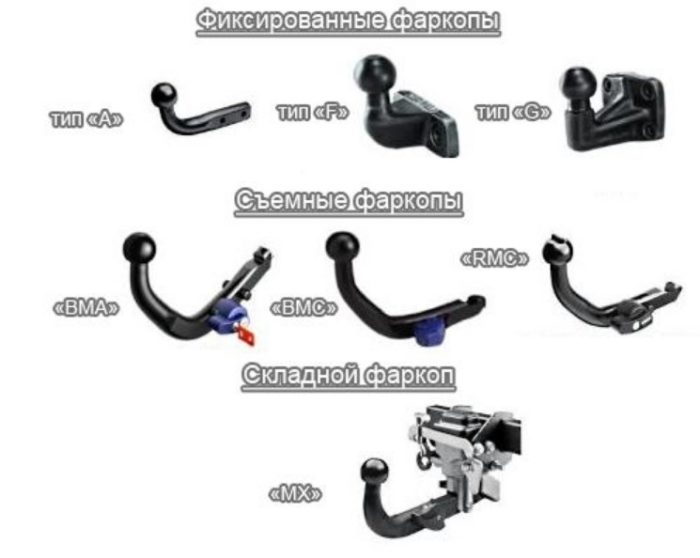

Богатый конструкционный разброс фаркопов

• Стационарный (фиксированный). Он делается для постоянного использования. Необходимо учитывать, что внешний вид автомобиля с фаркопом без прицепа несколько портится, а в некоторых странах так ездить запрещено.
• Съёмный. Конструкция позволяет по необходимости снимать или устанавливать ТСУ, но для этого нужны дополнительные крепления.
• Фланцевый (складной). Сцепной шар крепится на специальную площадку по типу фланца. Позволяет не снимать основной узел, но отсоединять при необходимости шар, что улучшает вид машины.

Принципиального отличия в части конструкции нет, все варианты просто адаптированы к тому или иному виду корпуса. Строение всегда одно — на посадочной раме посередине установлен сцепной шар. Обилие разновидностей ТСУ может вызвать некоторую растерянность, поэтому будем рассматривать изготовление фаркопа на ВАЗ 2110.

Выбор приспособления на «Ниссан»

Можно рассмотреть все нужные этапы работы на примере такой модели, как Nissan Qashkai. Изготовитель выпускает две модели этого транспортного средства: J10 и J11. Поэтому при подборе фаркопа нужно быть внимательным, так как констуркция кузова у этих двух типов машины немного отличается, а значит, и места для крепления могут различаться.

Далее следует обратить внимание на то, что устройство может выполнять две функции. Первая — защитная, а вторая — транспортная

Если со второй все понятно, то что касается защитной, многие не понимают, причем здесь она. Дело в том, что фаркопы сделаны из очень прочного металла и вполне способны остановить удар сзади от невнимательного водителя, если он не ехал на высокой скорости.

Что касается установки фаркопа на «Ниссан», то на такую машину можно устанавливать любой из тех трех типов, что были приведены ранее. Есть еще один нюанс, который кроется в том, что сам по себе шар, который является наконечником для крюка, может быть как условно съемным, так и полностью съемным. Отличие между первым и вторым заключается в том, что первый крепится при помощи двух болтов, а второй на болтах, на гайках или полуавтомат. По способу соединения с несущей балкой они могут быть как коваными, так и сварными или же универсальными. Конечно же, лучше выбрать то оборудование, которое можно снять, чтобы в нужный момент его демонтировать и не портить эстетический вид автомобиля.

Лучшие инструкторы по вождению:

Автоинструктор Михаил
АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ

Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Особенности фаркопа

Сколько стоит поставить фаркоп на машину? К примеру, крепление такого устройства на иномарки без подключения обойдется в 2000 рублей. Однако вполне реально провести эту процедуру и без вмешательства специалистов. Важнее всего правильно подобрать модель, чтобы она не только подходила к автомобилю и выполняла все нужные функции, но еще и эстетично вписывалась

Также очень важно помнить, что они могут быть как съемными, когда крюк можно демонтировать с балки, а могут быть и несъемными, когда и фаркоп, и несущая балка формируют собой единое целое.Первый вариант более распространен по вполне понятным причинам

Сколько стоит поставить фаркоп на машину, и зависит ли это только от работы? Дело в том, что установка такого приспособления зависит еще и от некоторых характеристик самой детали. Естественно, что наиболее важная из них — это грузоподъемность. Конечно, такой элемент как сам по себе, так и его монтаж будут стоить несколько дороже, но экономить в этом случае категорически запрещается, так как его поломка, особенно во время езды, опасна для участников дорожного движения.

После того как будет выбрана нужная модель, можно приступать к установке фаркопа на автомобиль. Есть несколько наиболее известных компаний, к примеру, BOSAL,THULE, Westfalia. Эти компании отличаются тем, что сотрудничают со многими заводами по производству автомобилей. А это значит, что если фаркоп был выбран верно, то он обязательно подойдет по всем параметрам к машине, и не придется просверливать дополнительные отверстия.

Виды и классификация по типу шара

Общим в конструкции всех ТСУ гражданского типа является наличие шарового соединения. Такой тип механического разъёма позволяет с одной стороны быстрое соединение дышла прицепа с тягачом и надёжную фиксацию замковым устройством, а с другой – обеспечивает широкий диапазон углов между осями прицепа и тягача, как в вертикальной, так и в горизонтальной плоскостях.

Прочие элементы крепежа и оформления могут быть различными.

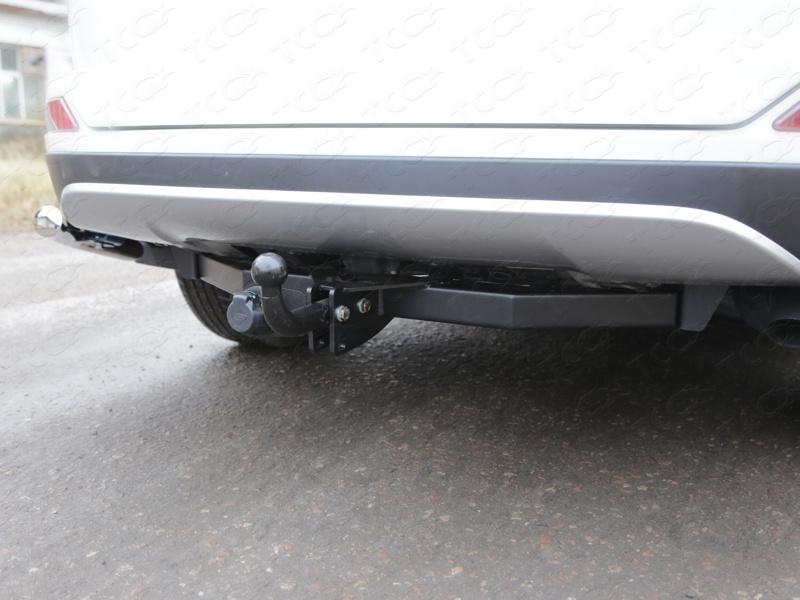

Несъемный крюк

Полностью несъёмных крюков (шаров с кронштейнами) не существует, но многие конструкции подразумевают довольно объёмную работу в случае демонтажа крюка с шаром. Обычно это крепление кронштейна к поперечине через несколько болтовых соединений с гайками.

Случалось и применение сварки, но в конечном счёте вся конструкция подрамника фаркопа всё равно крепилась с учётом возможности демонтажа.

Такой тип ТСУ применяется в конструкциях тяжёлых, обычно рамных автомобилей, регулярно эксплуатирующихся с прицепом. У остальных постоянно выступающий за габариты крюк с шаром становится источником неудобств и лишних вопросов со стороны ГИБДД.

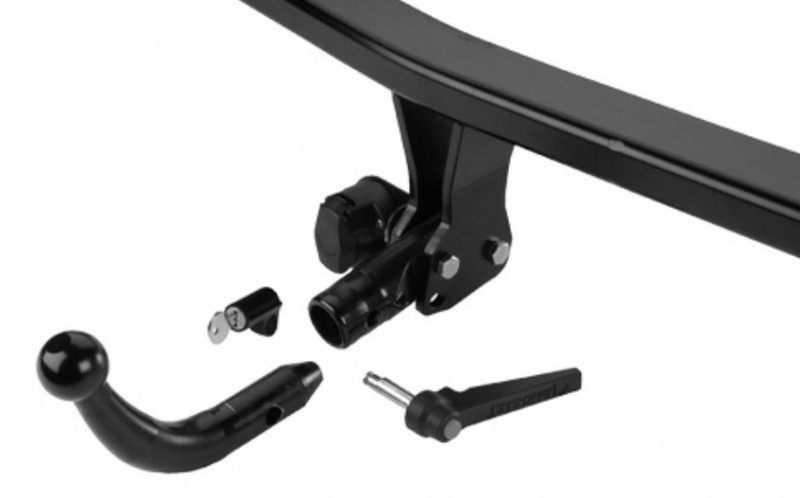

Съемный крюк (быстросъемный)

Всех проблем можно избежать, сделав крюк с шаром быстросъёмными, без применения какого-либо инструмента. Обычно там применяются поперечные пальцы, иногда эксцентриковые для надёжного запирания без люфта.

Для предотвращения криминала и вандализма возможна защита разъёмного механизма с помощью замка.

Применение легкосъёмных кронштейнов может быть вынужденной мерой, поскольку в ряде версий автомобильного законодательства транспортное средство может быть оснащено фаркопом только непосредственно в момент движения с прицепом.

Отсоединив прицеп, необходимо тут же снять и крюк с кронштейном, для чего применять инструмент и отворачивать корродирующие болты было бы очень неудобно.

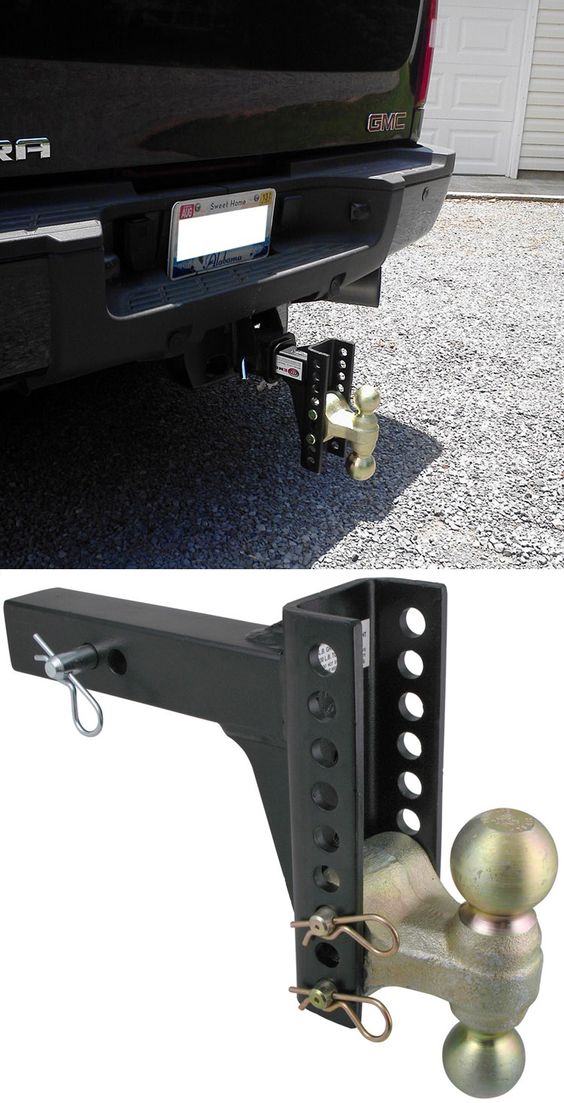

Американский квадрат

Разновидностью быстросъёмного крепления кронштейна с крюком является квадрат американского типа, когда профильная труба наружного размера в два дюйма входит в такое же квадратное отверстие на поперечной балке конструкции фаркопа.

Фиксация происходит поперечным стальным пальцем через совмещённые отверстия обоих квадратов.

Иногда таких отверстий делается несколько для регулировки вылета крюка относительно бампера. Точно так же возможно изменение положения шара по высоте через резьбу на этой детали и наличие нескольких гаек. Пользование прицепами в Америке чрезвычайно распространено, отсюда и такое мощное стандартное приспособление.

Съемный фаркоп своими руками

Если у автолюбителя хватает уверенности в собственных силах, необходимого материала и инструментов, тогда изготовление прицепного пройдет легко и интуитивно. Главное в этом деле – ребра жесткости или так называемые косынки.

• Для американского варианта понадобится труба квадратного сечения. За неимением такой надо сварить друг с другом два уголка шириной 5 см. Если есть балка с приемником, установленная на автомобиле, процесс создания съемного фаркопа прост. Только надо предусмотреть отверстие для пальца. Второй элемент – это Г-образная шина. Выгнуть ее порой проблематично, но поперечный надпил в месте сгиба решит задачу. Согнутую шину необходимо просверлить для установки шара и приварить к квадратному профилю. Затем обработать швы болгаркой. Третий и завершающий этап приварить в углы треугольные косынки. Всего 4 штуки. Мастерский одиночный шов сварки избавит от излишней зачистки при помощи болгарки. Грунтовка выполняется на свое усмотрение, цветовая гамма желательно черная.
• Создание европейского фаркопа гораздо сложнее. Так как балка или платформа самодельного устройства крепится к раме машины, необходимо составить чертеж конструкции. Штатные отверстия – это то, отчего стоит отталкиваться. К просверленной платформе заданных размеров привариваются две вертикальные поперечины – среднее звено фаркопа. Крюк с шаром приобретается отдельно. При совмещении крюка и поперечин обозначатся места сверления для двух болтов в этих поперечинах. Итак, съемный европейский фаркоп приобретает узнаваемые черты:

1. Площадка или платформа, соединенная с рамой.
2. Середина в виде поперечин с двумя отверстиями.
3. Между ним помещается и фиксируется крюк.

https://youtube.com/watch?v=10XlBxlNDgk

Видеоролик о изготовлении крюка съемного фаркопа своими руками

Половина дела сделана. Остается крепеж для розетки, покраска и испытания. Один совет: при демонтаже крюка поперечины торчать не должны.

Каждая ямка и кочка отражается весом прицепа в геометрической прогрессии в ударах по фаркопу и болтовым соединениям. Езда по российским дорогам убеждает водителя в необходимости дополнительного запаса прочности.

Как выбрать фаркоп

Современный рынок предлагает покупателям огромный ассортимент прицепных механизмов, которые способны удовлетворить абсолютно любые потребности. В основном эти изделия изготавливаются европейскими производителями.

В первую очередь обращайте внимание на такие нюансы:

1. Найдите в интернете информацию о той модели фаркопа, которую вы желаете приобрести, и прочтите отзывы покупателей;
2. Убедитесь, что оно имеет соответствующие сертификаты качества;
3. Уточните все технические особенности, и его комплектующих.

Не бойтесь задавать вопросы, ведь чем больше вопросов будет задано, тем большей информацией в итоге вы будете располагать.

Самыми популярными сегодня считается продукция компании – Thule, которая изготавливает фаркопы уже на протяжении 50 лет. Более того, продукция данной компании имеет самый большой ряд моделей прицепных устройств, от съёмных моделей, до сварных и условно-съёмных.

Также к самым популярным можно отнести продукцию компании Auto Hak, которая работает с 1976 года. Ассортимент Auto Hak насчитывает более 700 моделей устройств, от фланцевых, до вертикально-съёмных.

Как правило, надежный и максимально качественный фаркоп сегодня стоит в среднем около 5000 рублей. Конечно можно приобрести и более дешевую модель, но экономить не советуется, как как показатели надежности и прочности дешевых вариантов желают лучшего.

Фаркоп для сцепки автомобиля с прицепом в многократно расширяет возможности любого автомобиля, и позволяет дополнить его различным дополнительным оборудованием. Тщательно сопоставьте цены той или иной модели, и выберите для себя самый подходящий вариант.

Инструкция по монтажу

Монтаж не вызовет никаких затруднений, если четко следовать инструкциям и чертежам, которые обычно прилагаются к фаркопу. Однако рассмотреть схему все же стоит.

Во-первых, придется снять задний бампер, хотя это не всегда актуально. Есть некоторые модели тягово-сцепного устройства, которые могут быть смонтированы без этого действия, а потому опять стоит заглянуть в инструкцию.

Во-вторых, при помощи болтового или же сварного соединения необходимо прикрепить, имеющийся фаркоп. Третий шаг — это укладка проводки. Завершающий штрих — это установка бампера на свое место.

Чаще всего проводить работы по монтажу нужно в гараже, где имеется яма или же эстакада. Это довольно сильно облегчит задачу

Еще одно важное требование при установке этого приспособления — сухость. Имеется в виду, что любая влага должна быть устранена, так как монтаж будет связан с подключением электрики

Во время снятия багажника рекомендуется использовать специальную отвертку с необычно конфигурацией. Она имеет загнутую форму, а это особенность в том, что она поможет без проблем отщелкивать крепления, которые удерживают элементы.

После того как удаляется бампер, нужно демонтировать еще и вспененный блок, а также металлическую балку, которая имеется на кузове. Для успешного снятия этого элемента обычно используется специальная головка на 10. После удаления крепежных элементов балки покажутся отверстия, которые и предназначены для крепления фаркопа. Боковые отверстия ребер жесткости должны быть соединены с боковыми отверстиями. Ребра жесткости крепятся при помощи болтового соединения, а между ними устанавливается балка фаркопа.

В конце стоит отметить, что не рекомендуется приобретать б/у детали, так как нет точно информации об их состоянии, а также о том, каким нагрузкам подвергалось устройство. Для автомобилей «Ниссан» несколько крупных фирм занимаются производством фаркопов, а потому выбрать подходящую новую модель не составит труда.

Виды, особенности, преимущества и недостатки прицепных устройств

Всего пару десятилетий назад автомобили, обладающие высокой проходимостью вместо фаркопа, для прикрепления прицепа для легкового автомобиля, оснащались исключительно крюком для буксировки.

К недостаткам такого устройства относиться факт, что при высоких нагрузках возникает сильная тряска, что влечет за собой быструю поломку крюка, а сама сцепка имела еще некоторые определенные сложности.

Современные модели являются специальной сцепной головкой для легкового прицепа, изготовленной в виде шара, радиус которого от 22 мм до 58.702 мм. Дышло также оснащено сцепной головкой.

К преимуществам такого устройства относится возможность принятия на себя тормозных и тяговых усилий, в случае, если прицеп является одноосным.

Съемный фаркоп

В отношении тягово-сцепного устройства(фаркопа) автолюбители делятся на три группы:

1. Первые, покупая автомобиль, не задумываются о прицепном устройстве. Но потом некоторые водители жалеют о нереализованной заводской опции.
2. Вторые, проявляя интерес к фаркопу, возлагают на него большие надежды. Даже если у них еще нет прицепа.
3. А третьи, зная о назначении и технических возможностях фаркопа, могут не купить автомобиль с не понравившимся прицепным. Это касается машин с приличными тяговыми характеристиками семейства внедорожников или специализированной техники.

Особенности эксплуатации

Для многих прицепное – это крюк для буксирования прицепа. Чем он проще, тем дешевле, а значит выгоднее. Но это примитивная позиция поскольку:

• Классическая рамная конфигурация прицепного предполагает сопряжение автомобиля только с определенными прицепами. При этом клиренс обоих ТС играет определяющую роль. Если прицеп не выровнен относительно горизонтальной плоскости, то пострадает развесовка. Не всегда возможно использование такелажных петель или строп для удержания груза по центру. Поэтому различный клиренс вследствие неподходящего крюка создаст проблему:
• Перевес на сцепной узел ослабит рулевое управление.
• Крен на задний борт потянет вверх заднюю ось авто, что плохо для заднеприводной машины.

Съемный фаркоп решает вопрос, так как может находиться в двух положениях относительно клиренса сцепного узла: обычном и перевернутом.

• Сиюминутная надобность перевозки груза за спиной машины заставляет водителя установить крюк с шаром, даже если он этого не хочет. Неэстетичный вид – причина нежелания установки. А полный демонтаж прицепной платформы – непрактичная процедура. Съемный фаркоп и здесь лучший вариант. Две секунды, и крюк в багажнике.
• Аварии по типу удар в спину происходят не без участия тягово-сцепного устройства. Выпирающий шар наносит больший урон, нежели бампер, имеющий вытянутую площадь. Гашение удара в первом случае будет резким. Съемный фаркоп в собранном состоянии не выпирает за бампер, поэтому случайный зацеп крюка исключен.

• ПДД некоторых европейских стран предполагают штрафы за езду с прицепным устройством. Это не значит, что оно запрещено. Евростандарты признают только съемные фаркопы. А водителю с классической конфигурацией прицепного предстоит лезть под машину и демонтировать устройство или развести руками.

• К тому же по крюку можно удариться ногой или испачкаться смазкой, в которой находится шар. В этом вопросе опять побеждает съемный фаркоп. Пустое отверстие закрывается специальной заглушкой.

Как выбрать фаркоп для автомобиля

От надежности крепления сцепной системы зависит безопасность ее использования. Прежде всего, специалисты рекомендуют выбирать брендовые конструкции, крюки сомнительного происхождения ненадежны. Также нужно учесть несколько параметров автомобиля и самого фаркопа.

Тяговая нагрузка

Масса прицепа не должна превышать максимально допустимой нагрузки для сцепной системы. Лучше купить фаркоп с хорошим запасом, поскольку на песчаных, щебневых и других нетвердых дорогах шаровой крюк испытывает вдвое большую тягу.

Модель и марка автомобиля

Большинство систем предназначены для конкретных автомобилей — универсальных крюков существует довольно мало. Поэтому подбирать приспособление нужно индивидуально под свою машину, ориентируясь на габариты.

Качество исполнения фаркопа

Если конструкция разборная, необходимо убедиться в надежности креплений. Также для любого фаркопа желательным является антикоррозийное покрытие, например, цинковое или фосфатное. При постоянном использовании оно защитит приспособление от преждевременного разрушения под воздействием ржавчины.

Документы, необходимые для регистрации

Итак, мы выяснили, что регистрировать фаркоп в ГАИ не нужно, если у вас имеются следующие документы:

• руководство по эксплуатации, в котором говорится о возможности установки сцепного устройства и приводится его заводской номер;
• документы, выданные продавцом/установщиком фаркопа, в котором подтверждается, что его конструкция соответствует конкретной модели транспортного средства;
• сертификат на ТСУ, подтверждающий, что изделие соответствует требованиям Техрегламента ТС.

Хотя предъявлять эти документы сотруднику ДПС не обязательно, во избежание случаев, когда работник правоохранительных органов всё же посчитает нужным составить протокол и вам потребуется доказывать правомерность использования фаркопа в судебном порядке, лучше всё же, чтобы они присутствовали в автомобиле, по крайней мере, при использовании прицепного устройства.

Если два последних документа отсутствуют, можно попытаться получить их, обратившись к производителю для получения их копий (через сайт или заказным письмом). Вам, скорее всего, не откажут, если вы предоставите доказательства, что приобретали СУ именно у этого производителя.

Но если это было давно, велик шанс, что восстановить документы не удастся. В этом случае у вас есть два варианта:

• приобрести новый прицеп;
• попытаться получить необходимые документы через фирмы, не являющиеся производителем СУ;
• зарегистрировать внесение изменений в конструкцию ТС посредством установки фаркопа в ГИБДД.

В подавляющем большинстве случаев первый вариант оптимальным назвать никак нельзя из-за финансовых соображений. Второй вообще является противозаконным, поскольку такие документы относятся к категории поддельных.

Остаётся регистрация ТСУ, для чего вам необходимо подать в ближайшее отделение ГИБДД заявление установленного образца (о внесении в конструкцию ТС изменения путём установки фаркопа), а также копию ПТС, регистрационного свидетельства и сертификат на используемое сцепное устройство.

После этого автомобиль должен пройти предварительную техническую экспертизу (вам выдадут направление в специализированное учреждение), после чего вам будет предоставлена бумажка, разрешающая процесс монтажа фаркопа.

Установку ТСУ необходимо производить в автосервисе, обладающем правом производить переоборудование легковых автомобилей. По итогам работ вам будет выдана декларация с описанием перечня выполненных монтажных работ. Но и это ещё не всё – после установки сцепного устройства нужно будет пройти ещё одну техническую экспертизу, которая подтвердит безопасность вашего автомобиля после внесения изменений в его конструкцию. По её завершению вам будет выдана соответствующая диагностическая карта.

Все полученные в ходе работ документы следует предоставить в техотдел ГИБДД, после чего в результате визуального осмотра машины вы получите свидетельство, подтверждающее соответствие изменений конструкции ТС требования Техрегламента Таможенного союза.

И только после этого соответствующие изменения вносятся в регистрационное свидетельство и техпаспорт автомобиля.

Отдельно следует рассказать о том, как получить документы на фаркоп, если он уже установлен ранее.

Здесь тоже имеется два варианта решения проблемы:

• демонтаж фаркопа и последующее прохождение полной процедуры по приведённому выше алгоритму (если автопроизводителем монтаж ТСУ не предусмотрен);
• обратиться в СЦ, имеющий соответствующую лицензию, с целью получения сертификата соответствия (если предусмотрена возможность монтажа). В этом случае нужно будет предоставить транспортное средство для проведения диагностики, на основании которой и будет выдан необходимый документ (потребуется предоставить только техпаспорт на фаркоп).

Виды фаркопов

Тягово-сцепные устройства классифицируются по нагрузочным показателям:

1. Малые, выдерживающие до 1,5 тонны. Легковой вариант.
2. Средние до 2,5 тонны. Вариант для внедорожника и микроавтобусов.
3. Большие до 3,5 тонны. Подходят для грузовиков и тяжелых внедорожников.

Вид конструкции понятен из названия:

• Несъемный фаркоп. Некоторые европейские модели. Крепятся в штатные места.
• Условно-съемный. Оснащен шарниром, с помощью которого прячется под бампером.
• Съемный. Представлен съемным классическим крюком с шаром или кронштейном понижения на американский манер.

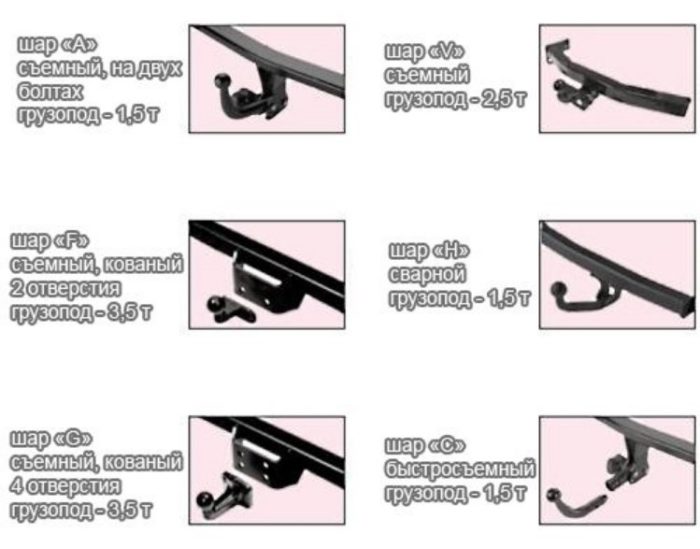

Типы фаркопов

Кроме типов «А», «F» и «Е» существуют другие стандартизированные образцы:

• «H» практически идентичен «А», но редко встречается в России.
• «G» аналог «F», но уже с шестью отверстиями для крепления.
• «V» имеет грузоподъемность до 2,5 тонны.
• «BMA» вариант люкс для дорогих иномарок.

В отдельную группу выделяются фаркопы без балки. Как правило, они выпускаются для автомобилей марки Jeep и закрепляются в штатные отверстия под бампером. Торчать может или приемник фаркопа, или крюк.

Различия европейских и американских фаркопов

На самом деле тонкостей у съемного устройства хоть отбавляй. Различают американские и европейские съемные ТСУ. Уникальностью американских образцов является универсальность. Это своего рода конструктор:

• Шар любого диаметра.
• Варианты фиксирующих пальцев.
• Электрика.
• Понижение или повышение кронштейна.

Европейский тип фаркопа

У рам американского типа есть приемник квадратного сечения 5х5 см или 2х2 дюйма. В этот приемник-трубу вставляются кронштейны. Самый популярный кронштейн с понижением на 5 см при перевороте на 180 градусов относительно продольной оси становится прямым. Практически без понижения. Если тягач выше прицепа на 15–18 см, то подойдет кронштейн на 6 дюймов, который при перевороте выровняется с другим прицепом, оснащенным, например,16-ти дюймовыми колесами. Приемник съемного фаркопа имеет другие назначения:

Американский тип фаркопа

• Установка площадки с электрической лебедкой, использовать которую можно тогда, когда она нужна. Допустим, в лесу.
• Установка велосипедного крепления.
• Монтаж багажной корзины.
• Использование реечного домкрата. Верхняя стенка упора хорошо подходит для этого.

• Создание транспортировочной системы для длинномерных грузов совместно с багажником на крыше машины.

Американский съемный фаркоп обладает повышенной тяговой нагрузкой до 2,5 тонны и вертикальной до 300 кг.

Этой универсальности лишены европейские прицепные устройства. Их отличительной чертой является фиксированный шаровой узел. Крюк с шаром всегда находится на одной высоте, а диаметр шара неизменен – 50 мм. Между собой они отличаются типом крепления шара к балке:

• Самый распространенный помечается индексом «А». Это значит, что к балке приварено два кронштейна, и между ними проходит крюк, который фиксируется на два болта. Тяговая нагрузка составляет 1,5 тонны, а вертикальная 75 кг.

• Но в отличие от несъемного «А» есть еще один распространенный тип «F». Это съемный фаркоп, который можно открутить и сместить ниже. Площадка приварена к балке фаркопа и нагрузки у нее повыше: вертикальная 100 кг, тяговая 2 тонны.
• Третий по распространению вид «Е». А также к балке приварена платформа, но вместо крюка вставляется модуль, а в него уже крюк. Это тоже съемный фаркоп. Но крюк с шаром будет всегда одной высоты 50 мм.

К плюсам европейских съемных устройств относится полная комплектация:

• Крюк.
• Шар.
• Колпачок.
• Подрозетник.
• Электрическая розетка с проводами.
• Крепежные элементы.

Как выбрать съемный фаркоп

Для того чтобы это сделать, необходимо понять, как возить за собой прицеп. А он должен стоять так же ровно, как и автомобиль, то есть иметь аналогичный клиренс. Любой крен увеличивает нагрузку на шаровой узел, что может повлечь потерю прицепа. Универсальная формула подбора выглядит так:

1. Установить прицеп с одинаковой высотой от земли в задней точке и в точке сцепки.
2. Замерить расстояние от земли до верхней стенки приемника фаркопа и от земли до сцепного устройства, которое закреплено на дышле прицепа.
3. Разница между двумя расстояниями необходима для подбора кронштейна.

Во-вторых, определить предмет груза, а точнее, с грузоподъемностью прицепного устройства. От этого параметра отталкивается цена.

Третий момент заключается в частоте использования:

• Для постоянной эксплуатации нужна неразборная конструкция.
• Для редкой – съемная.

Процедура регистрации

Опишем более детально, как узаконить фаркоп на легковой автомобиль, если возможности получить сертификат соответствия отсутствуют. В этом случае не обойтись без получения регистрационного свидетельства, в которое будут внесены данные о внесении соответствующих изменений в конструкцию ваше автомашины.

Первый ваш шаг – это поиск организации, которая сможет осуществить предварительную техэкспертизу автомобиля. Отметим, что этим правом обладают только определённые испытательные лаборатории, полный перечень которых имеется на офсайте Евразийского экономического союза:

• заходим на сайт (portal.eaeunion.org), в нижнем меню выбираем пункт «Портал общих информресурсов», нажимаем кнопку «Перейти»;
• в верхнем меню выбираем пункт «Открытые данные»;
• на появившейся страничке выбираем подпункт «Техническое регулирование»;
• в нижней части новой странички находим список испытательных лабораторий, имеющих право на выполнение работ по проверке соответствия требованиям техрегламентов стран-членов ЕАЭС;
• осталось отфильтровать этот перечень, для чего в блоке фильтров в поле, обозначенном «Словесное описание сферы…» набираем фразу «о безопасности колёсных» (этого достаточно), после нажатия кнопки поиск задействуем второй фильтр, позволяющий выбрать организацию, расположенную ближе всего к вашему местоположению, указав в поле «Фактический адрес» наименование вашего населённого пункта.

После проведения предварительной техэкспертизы, результатом которой станет документ, разрешающий установку фаркопа, вы получите аналогичное разрешение от ГИБДД.

Последующие действия стандартны: установка ТСУ, прохождение обычного техосмотра с получением диагностической карты (в которой указывается об установке на ТС нового устройства), проведение повторной техэкспертизы, удостоверяющей безопасность автомобиля после внесения изменения в его конструкцию.

Останется только дважды посетить отделение ГИБДД:

• для получения свидетельства о внесении изменений в СУ;
• для получения нового регистрационного свидетельства с отметкой о внесении изменений в конструкцию ТС.

Намного проще демонтировать старый и установить новый фаркоп, но с действующим сертификатом. Тем более что стоимость фаркопа, предназначенного для установки на авто отечественного производства, не превышает 6 тысяч рублей, для иномарок это максимум 10 тысяч рублей. Ваши затраты на проведение экспертиз могут оказаться сравнимыми, а вот само оформление фаркопа в ГИБДД отнимет у вас гораздо больше и времени, и усилий.

Но как узнать, можно ли установить на вашу модель авто сцепное устройство? Оказывается, что это совсем не сложно, не нужно даже рыться в руководстве пользователя. Как правило, на всех автомобилях устанавливается табличка, на которой приводятся базовые данные об автомобиле: название производителя, VIN-номер автомашины, разрешенный максимальный вес, после чего указывается масса автотранспортного средства в снаряжённом состоянии с прицепом. Если эта строчка отсутствует, можно сделать однозначный вывод, что данный автомобиль не может быть использован для буксировки прицепа, и зарегистрировать фаркоп удастся только в случае прохождения полной процедуры.

Комплект для «Нивы»

Установка фаркопа на «Шевроле Ниву» — довольно актуальная тема для многих владельцев автомобиля, так как на заводе этот элемент не устанавливается вовсе. Единственное, что делается при сборке — просверливаются отверстия для его монтажа. Это хорошо потому, что если делать это самостоятельно, то можно повредить целостность кузова, и он может треснуть в этом месте. Что касается покупки комплекта для установки, то его можно приобрести в любом удобном месте, но нужно убедиться, что в нем есть все необходимое и он точно соответствует модели автомобиля. Для этого нужно знать год выпуска транспортного средства. Если говорить о стоимости, то она находится в пределах от 1000 до 5000 рублей.

В сам же комплект входят такие элементы, как:

• само устройство;
• розетка из пластмассы или стали;
• провода;
• 2 гайки и винта для крепления;
• шесть болтов;
• шайбы и колпак на шар.

Можно ли уклониться от штрафа

Итак, что можно предпринять, если фаркоп на вашем автомобиле установлен без документов? Наверняка инспектор ГАИ не оставит этот факт без внимания, квалифицировав его как изменение конструкции автомобиля, подпадающее под действие статьи 12.05.

У вас есть несколько возможностей «выйти сухим» из этой ситуации. Оставим в стороне такую экзотику, как изготовление самого автомобиля по индивидуальному заказу, хотя в этом случае никаких дополнительных регистраций не понадобится.

Наиболее реальный вариант – продемонстрировать работнику ГИБДД, что монтаж фаркопа допускается предприятием-изготовителем, о чём будет прописано в руководстве пользователя. Однако, хотя регистрации ТСУ в этом случае не требуется, инспектор вправе потребовать от вас наличия сертификата соответствия, указывающего, что ваш фаркоп соответствует типу автотранспортного средства. Если с этим всё в порядке, можете смело заявлять о ненарушении пункта 77 Техрегламента, в котором говорится, что установка сцепного устройства на такое авто не является изменением его конструкции.

Второй ваш довод в споре с сотрудником ГИБДД появляется, если конструкция вашего ТСУ предусматривает его снятие. В этом случае фаркоп тоже можно считать деталью, которая не приводит к изменению конструкции автотранспортного средства. Однако здесь шансы на успех уже намного меньше, да и в суде такие доводы могут посчитать недостаточно убедительными.

Наконец, если вы понимаете, что жизнеспособных доводов в вашу пользу нет, следует просто попытаться получить минимальное наказание в виде предупреждения, особенно если конструкция ТСУ съёмная. Попытайтесь убедить инспектора, что вы законопослушный водитель и намереваетесь в ближайшее время (через час, завтра-послезавтра) узаконить или демонтировать приспособление. Впрочем, он и сам может удостовериться в правдивости ваших слов, сделав запрос по соответствующей базе – вам нужно только быть уверенным, что за вами не числится никаких нарушений ПДД в течение последних шести месяцев.

Из всего вышесказанного можно сделать вывод, что такое полезное устройство, как фаркоп, будет приносить пользу только в том случае, если оно установлено в полном соответствии с требованиями закона. Да, для этого придётся потратить немало времени и средств, но зато вы будете уверены, что избавите себя от нервотрёпок, связанных с оспариванием правомерности наличия сцепного устройства перед сотрудниками ГАИ.
