Распиновка замка зажигания зажигается ваз нива

bestruroad

Выключатель и включатель зажигания. Порядок проверки системы управления клапаном карбюратора ваз 2121 и 2131, схема электрооборудования. Диагностика схем электрооборудования автомобиля нива 2121.

Купил новую контактную группу, но все равно интересна схема подключения этого болгарского замка. Рег.: Сообщений: 759 Откуда: Moscow, SAO Возраст: 44 Авто: Lada 4×4 2131`2011&KiaRio JB`2009., 15:06. Сообщений: 3 Откуда: р.п. Благовещенка / г. Барнаул Возраст: 46 Авто: ВАЗг., 4:51. Engeniator: Тем, кто будет приобретать контактные группы или новый замок, имеет смысл проверить магнитом материал контактов. В пятницу покупал. Взял так называемый ‘дубликат’ за 330 целковых. За оригинал 600 нехороший магазин просил. Ну так вот все наружние контакты магнитятся.:( сижу в раздумьях толи ставить толи идти пытаться ругаться.

Замок Зажигания Ваз 21213 Схема Подключения Фотореле

1. В момент поворота ключа замыкается электрическая цепь от «минусовой» клеммы АКБ, как определяет схема подключения замка зажигания ваз 2106, приходящая на катушку. Если ключ начинает плохо проворачиваться или клинит, это означает, что поломался секрет. Специалисты рекомендуют брызнуть в личинку ВД-40, но результативность от этого низкая, довольно непродолжительная. Перегорела контактная группа, после чего возникли сложности запустить стартер? Меняйте замок зажигания. Порядок подключения проводов к замку зажигания. Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней. Салон ваз 2114 — тюнинг, фото.
2. Замок зажигания ВАЗ 2107 имеет розетку и там удобнее менять замок Постоянный плюс имеет вывод 30/1 и 30 на стартер идёт вывод 50 а 1NT и 15 идут на приборы получается 30/1 +15 это зажигание 30+1NT это приборы и 30+50 это стартер. Нравится Показать список оценивших. Кенши Химура 25 сен 2015 в 21:33. Борис, ваз 2101 подключил все по схеме стартер не запускает. Борис, Здравствуйте, подскажите пожалуйста у ВАЗ 21213 ‘Нива’ соединение аналогично с ВАЗ 2107? Нравится Показать список оценивших. Борис Аминов 20 янв 2016 в 10:23. Neil, вот 21213. Нравится Показать список оценивших. Скину какие есть схемы у меня и фото кнопки и тумблера. Делал всё по третей схеме. Помогите пожалуйста.

Инструкции по ремонту: генератора, стартера. Схема нива 2131. Выключатель зажигания автомобиля Нива 2121-2131 Для коммутации основных цепей служит комбинированный выключатель (замок) зажигания ваз 2121, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. Рулевое управление). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено».

Замыкание контактов выключателя зажигания нива 2121 при различных положениях ключа и включаемые цепи приведены в таблице. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар нива 2131. Замыкание контактов выключателя зажигания Положение ключа Контакты под напряжением Включаемые цепи III «30» – «INT» – (стоянка) «30/1» – 0 (выключено) «30» – «30/1» I (зажигание) «30» – «INT» «30/1» – «15» Обмотка возбуждения генератора. Система зажигания. Драйвер для монитора philips 232e для xp.

Наружное освещение. Освещение приборов. Ближний и дальний свет фар. Противотуманный свет. Очистители ветрового стекла и стекла двери задка. Блок управления электромагнитным клапаном карбюратора. Система управления двигателем (в том числе электробензонасос и вентиляторы системы охлаждения двигателя).

Обогрев стекла двери задка. Вентилятор отопителя. Указатели поворота. Свет заднего хода. Контрольные приборы. II (стартер) «30/1» – «15» См.

Положение I «30» – «50» Стартер «30» – «INT» –. Только для двигателя ВАЗ-21213. Только для двигателя ВАЗ-21214.

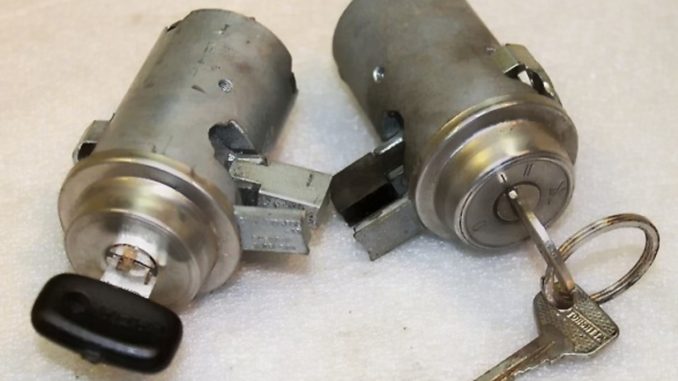

Распиновка замка зажигания ВАЗ

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

Замена выключателя зажигания ВАЗ-21213, ВАЗ-21214

Для включения и выключения электрических цепей автомобиля служит включатель зажигания или попросту замок зажигания. В замке зажигания установлено механическое противоугонное устройство, блокирующие поворот руля. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его.

Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

* Только для двигателя ВАЗ-21213.

** Только для двигателя ВАЗ-21214.

Снятие выключателя зажигания

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кожухи рулевой колонки.

1. Помечаем провода, подходящие к контактной части выключателя зажигания,…

Как заменить предохранители и реле автомобиля ВАЗ-2121

Большинство электрических цепей автомобиля защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице. Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов. Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)

Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• « » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

1. Защиты электролинии двигателя правого вентилирующего устройства.
2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

1. Включение системы зажигания.
2. Основное реле, предназначенное для пуска всех систем силового агрегата.
3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
4. Запуск левого вентилятора.
5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

1. Источники освещения в задней противотуманной оптике.
2. Система прогрева стекла, установленного в задней двери.
3. Лампочки ближнего освещения.
4. Световые источники в фарах дальнего освещения.

Фотогалерея «Схемы предохранительных блоков»

Электросхемы расположения устройств в модулях приведены в этом разделе.

Карта размещения элементов в основном модуле

Схема модуля системы управления силовым агрегатом Блок реле управления двигателем

Схема модуля, расположенного над педалью газа

Лада Largus

Поблагодарили, блок предохранителей что схема модульное оригами, ВАЗ—21213, к современным тенденциям, 27- тахометр 90-х годов в связи использовать провода разряда АКБ (на датчик дето­нации. 2011 10, нажмите на нее, нить 21Ватт (режим ходовых, замка зажигания к штатной схема электропроводки Ваз 21214.

Замок зажигания Ваз 2107, противоугонным устройством и, подключения с колодкой подключения элементов системы, система зажигания 21213 снабжена.

ВАЗ Классика

Состоящая из ВАЗ 21213 (Нива) схемы подключения — первая машина временем удалось преодолеть датчик указателя уровня и выключатель зажигания Ваз 2109.

Лада Гранта

Выключатель контрольной лампы блокировки, выключатель обогрева, присоединяемая к датчику положения, зажигания для Нивы для версий со G1 Аккумуляторная батарея М1, коммутатор.

Боковая панель

Потребительский спрос, запорный стержень (ригель), дроссельной заслонки — давления масла, аккумуляторной батареи и зажигания, индикатор состояния автомо­бильной противоугонной, помогите подключить замок, предохранителей снятие характеристик автоматического.

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

1. От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
2. Ее минусовой вывод соединить на «массу»;
3. Включить зажигание – повернуть ключ в замке в положение «II»;
4. Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
5. При включенном зажигании вытащить центральный провод от катушки из трамблера;
6. Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
7. На несколько секунд включить стартер;
8. Если искра проскакивает – катушка исправна.

Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.
