Как подключить видеорегистратор к плафону освещения: основные способы монтажа

Куда и как крепится видеорегистратор

Перед установкой и подключением регистратора в автомобиле напрямую без проводов надо определиться с местом монтажа. Каждый вариант обладает своими преимуществами и недостатками. Наиболее простой метод прямого соединения — зафиксировать девайс на присоске, которая идет в комплекте с устройством.

Выбирая место монтажа видеорегистратора на присоске, надо учитывать следующие требования:

1. Устройство с установленной присоской не должно загораживать обзор водителю. Правильно будет разместить прибор как можно выше, чтобы пассажирская зона также не была загорожена.
2. Элементы управления устройством должны располагаться в прямой досягаемости для водителя. Чтобы потребитель при необходимости смог развернуть гаджет или произвести его быструю настройку.
3. Устройство должно обеспечить лучший угол обзора.

Канал Топчик Китая рассказал о самостоятельном процессе модернизации присоски для регистратора, чтобы обеспечить ее качественное крепление.

Перед монтажом гаджета на присоске обязательно делается следующее:

1. Место монтажа обезжиривается. Для этого используется тряпка из мягкого материала, обработанная спиртом либо другим нежирным растворителем.
2. После обработки поверхности потребителю надо подождать, пока она полностью высохнет.
3. Присоска должна быть надежно зафиксирована. После установки автовладельцу надо проверить качество монтажа.

Для более качественной фиксации присоски можно дополнительно обработать место монтажа водой. Но если поверхность обезжирена, этого можно не делать.

Основные преимущества присоски:

• входит в комплектацию гаджета, не нужно дополнительно тратиться на ее покупку;
• удобство установки и снятия;
• есть возможность ежедневного демонтажа;
• компактность изделия.

Недостатки, присущие этим элементам крепления:

• неустойчивость установки, что особенно проявляется в зимнее время года;
• не эстетичность.

Допускается монтаж присоски за зеркалом заднего обзора, но это более характерно только для небольших по размерам устройств. Такой вариант почти не мешает обзору и более эстетичен. Но при необходимости развернуть прибор на водителя могут возникнуть сложности.

Канал Avto-Blogger рассказал о том, как правильно и надежно зафиксировать присоску на поверхности ветрового стекла, чтобы она не отвалилась.

Можно зафиксировать устройство посредством двухстороннего скотча, этот вариант более практичен, но имеет свои минусы:

При необходимости потребитель не сможет снять регистратор, не повредив наклейку.
Качество установки будет полностью зависеть от материала, из которого выполнен двухсторонний скотч

Важно, чтобы он был влаго- и термоустойчивым.
Если у потребителя нет опыта установки, то с первого раза он может неправильно монтировать устройство.
При фиксации гаджета на поверхность ветрового стекла в жаркое время года возможно перегревание регистратора.. Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе

Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора

Можно использовать метод съемной фиксации гаджета при постоянно монтированной наклейке, которая располагается на платформе. Этот способ более подходящий. Потребитель может произвести установку гаджета на торпеду, если позволяет крепление. На центральной консоли устройство обычно фиксируется посредством двухстороннего скотча. Основной минус этого способа заключается в снижении угла обзора.

Что касается преимуществ, то они следующие:

1. Возможность быстрого подключения к электроцепи питания. Это обусловлено тем, что под торпедой расположены электролинии, к которым можно подсоединить устройство.
2. Простота и быстрота установки.
3. Качественная фиксация гаджета.
4. Удобство получения доступа к элементам управления девайсом.

Существуют регистраторы, которые продаются в виде зеркала заднего обзора. Монтаж такого устройства рекомендуется доверить специалистам и обычно он производится на СТО. Как правило, это гаджеты премиального сегмента и они обладают постоянным подключением к цепи питания.

Opel Astra GTC Тигра › Бортжурнал › Ведётся видеонаблюдение. Подключение видеорегистратора к плафону освещения.

Всем привет! Спасибо что зашли.В одной из своих тем я писал что супруга any-stasya подарила мне видеорегистратор-зеркало.

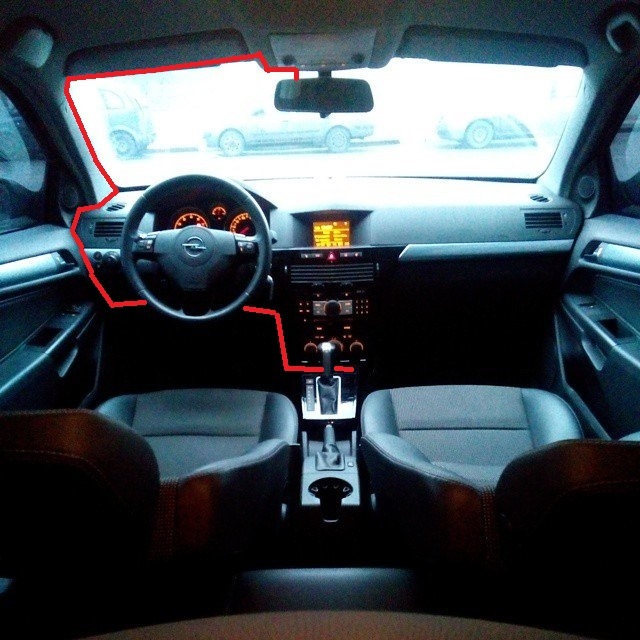

Для того чтобы перед глазами не свисал провод от блока питания (БП) на регистратор, я временно его провёл под обшивкой крыши, стойки и пластиком под рулём таким путём

В некоторых местах был виден провод питания, что немного напрягало

Делал на время, а откатался с таким колхозом почти год))) Ну как всегда собственно)))Кроме провода так-же очень сильно напрягал тот момент, что на Astra H прикуриватель находится постоянно под напряжением, но вроде как ни у всех, у кого-то отключается, но от чего это зависит я так и не понял, или от года машины или от комплектации. У меня не отключается и это факт. Если забыть вытащить БП регистратора допустим на сутки, то ничего страшного не произойдёт, но если вдруг забыть его отключить на более длительный срок, то есть риск посадить аккумулятор. Так-же очень сильно напрягало постоянно включать и отключать БП + прикуриватель постоянно занят. Есть конечно двойник, тройник и т.д., но это не очень удобно из-за увеличения количества проводов.

Было решено подключить видеорегистратор к плафону освещения салона, который полностью обесточивается через 10-15 минут после того, как вытащил ключ из замка зажигания.Собственно про это и будет дальнейший фотоотчёт.Для того чтобы всё это подключить и инсталлировать нам нужно снять сам плафон.Для этого поддеваем с дальних углов пластиковую накладку и тянем её вниз (можно поддеть пластиковой карточкой или просто пальцами как я)

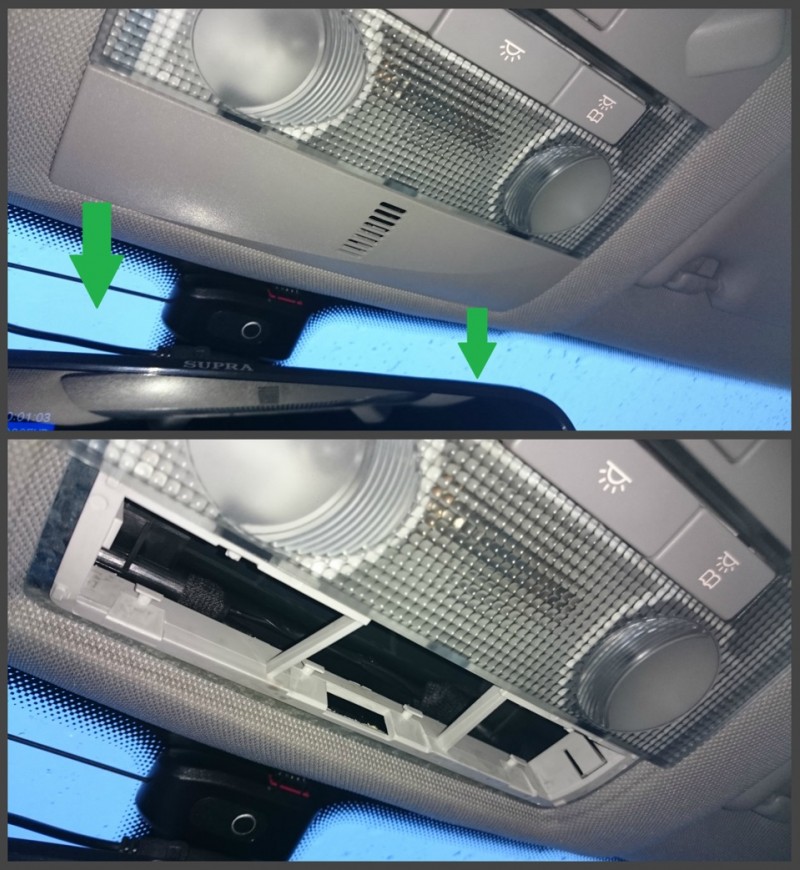

Заглядываем вовнутрь, видим клипсы крепления стекла освещения (в красном круге), нажимаем на них и тянем за торец стекла вниз

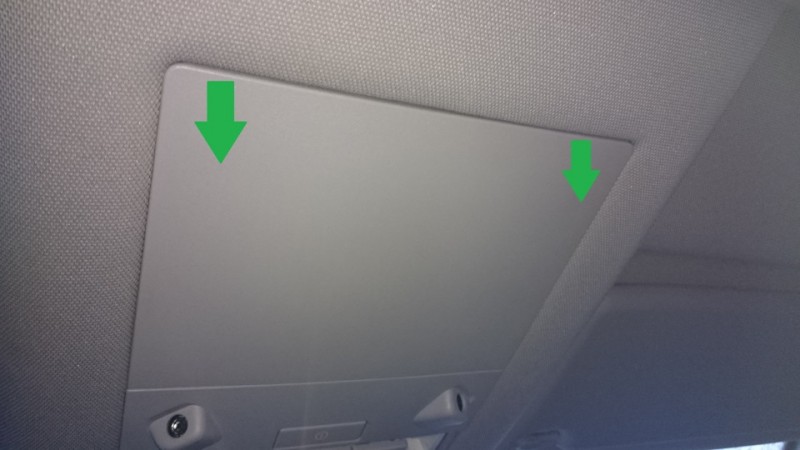

Далее снимаем следующую заглушку. Края поддеваем и тянем вниз

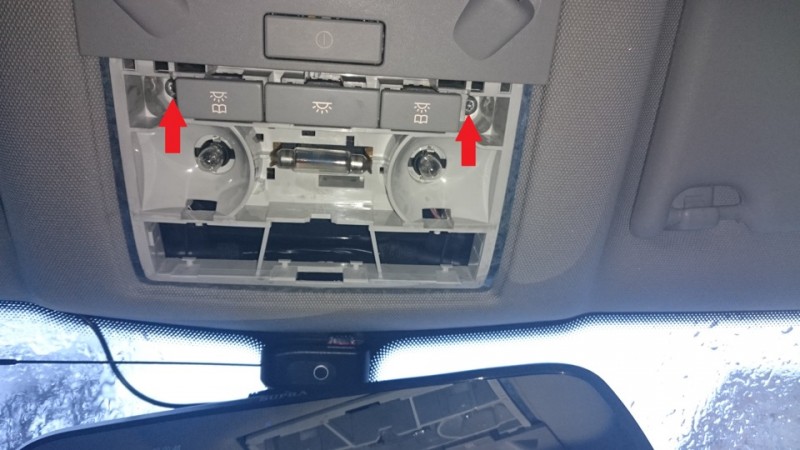

Насадкой TORX T15 откручиваем два винта крепления корпуса плафона

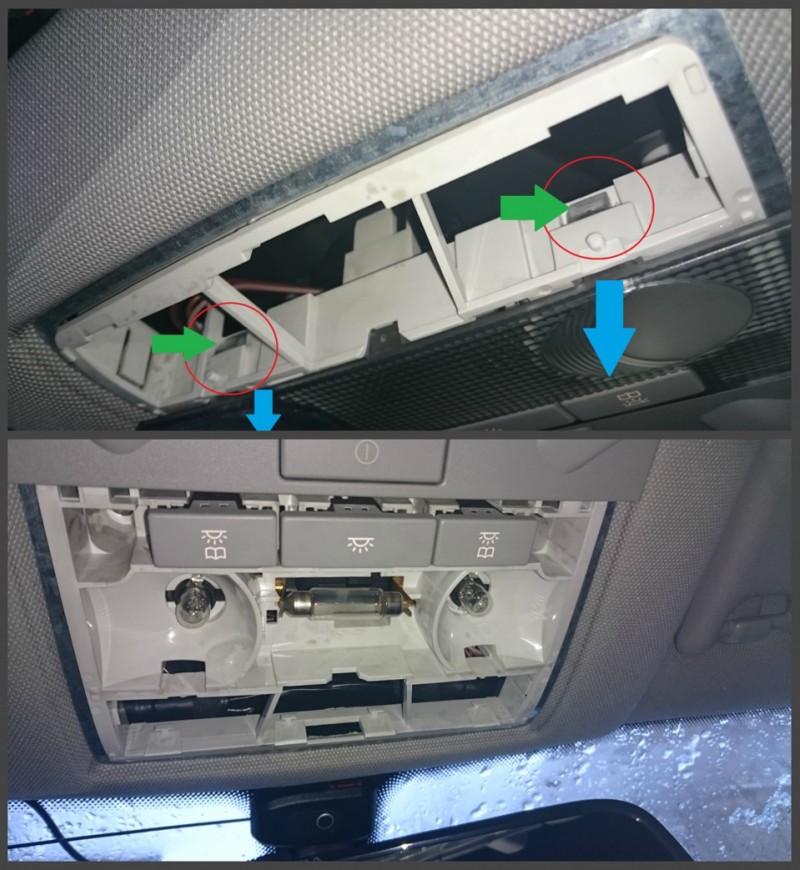

По двум сторонам отгибаем клипсы крепления корпуса плафона к обшивке крыше и тянем вниз корпус

Третью клипсу отгибаем, тянем корпус вниз и сдвигаем его вперёд (в сторону лобового стекла)

Отключаем разъёмы (зелёная — нажать/поднять, синяя/жёлтая потянуть)

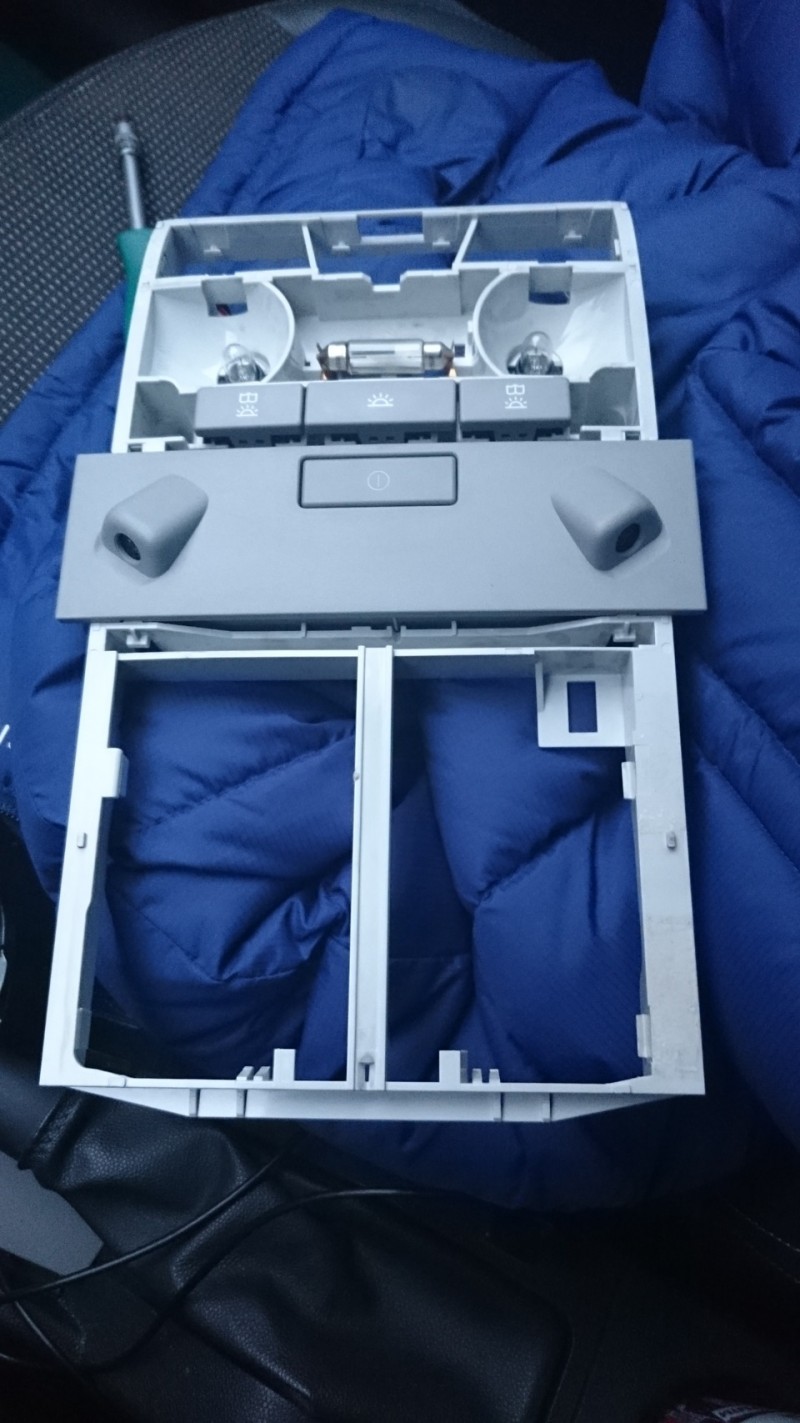

Сняли. Берём с собой и идём в более удобное место чем машина

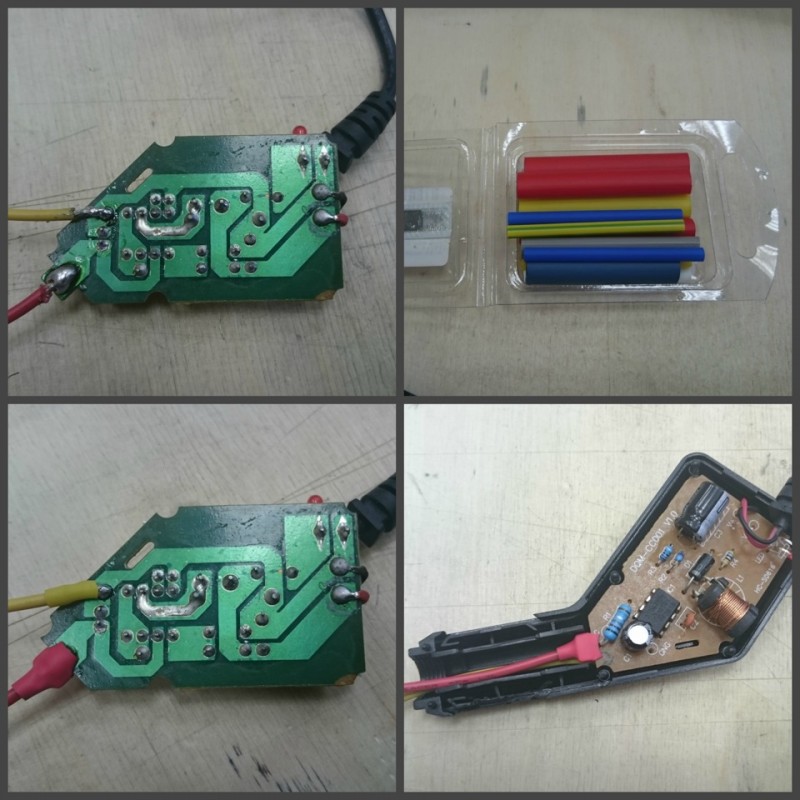

Половиним БП регистратора. Отручиваем наконечник (в красном) после чего тянем две половинки в разные стороны. Вытаскиваем микросхему. Отрезаем контакты (красные крестики), так-же указана полярность +/-

На плату приходят 4 провода. Нам нужен коричневый ( — ) и фиолетовый ( + ), с них как раз по истечении 10-15 минут и пропадает напряжения. В некоторых опелях эти провода красный ( + ) и жёлтый ( — )

Чтоб не резать родную проводку я прикрутил, а потом припаял и термоусадил провода прям на дорожки

Стяжками зафиксировал БП и провод. Провод специально не стал делать короче, мало-ли когда понадобится его вытянуть в другое место

Собираем всё в обратной последовательности, протягиваем провод через обшивку крыши и наслаждаемся автоматическим включением и отключением видеорегистратора.

Бонусом Вам мой Opel Ларгус))) Таким я его увидел в минувшие выходные)))

И пробег зафиксированный на момент подключения регистратора к плафону

п.с. Этот вариант моего подключения имеет место быть, но как выяснилось спустя несколько дней — к сожалению не в моём случае. Подробности ТУТ

Источник

Пошаговое руководство по установке

Независимо от типа автомобиля, важно, чтобы устройство было правильно установлено. Существует несколько методов установки

Ниже будет рассмотрен каждый из них

Существует несколько методов установки. Ниже будет рассмотрен каждый из них.

Способ №1: с помощью CLA

Просто подключив кабель питания адаптера прикуривателя к видеорегистратору и к автомобилю, можно запустить устройство менее чем за 5 мин.

Необходимо:

1. Прикрепить устройство к переднему стеклу с помощью прилагаемой монтажной ленты. Настроить угол обзора. Спрятать проволоку в обшивке потолка, после – между стойкой A и стойкой B, затем – между резиной и передней стойкой.
2. Спрятать оставшуюся часть проволоки под ковер. Подключить к розетке прикуривателя.

Это руководство предназначено для установки одноканального видеорегистратора. Если он двухканальный, следует выполнить те же действия, но добавить задний соединительный кабель, связывающий заднюю камеру с передней (входит в комплект поставки).

Способ №2: проводное подключение к блоку предохранителей

Наиболее популярный способ среди водителей, которым нужна двухканальная защита передней и задней камеры круглосуточно. В комплект входит защита переднего лобового стекла и зеркала заднего вида. Блок предохранителей обеспечивает питание передней и задней камеры и позволяет устройству записывать видео на карту памяти, когда автомобиль не заведен.

Необходимо:

Найти блок предохранителей. В зависимости от модели автомобиля может потребоваться снять часть облицовки или открыть некоторые панели, чтобы получить к нему доступ.
Определить, какой слот предохранителя использовать. Для обеспечения достаточного питания рекомендуется выбирать гнезда номиналом от 10 до 30 А, которые не имеют отношение к определенным функциям безопасности.
Использовать дополнительный предохранитель для установки. Придется обжать комплект предохранителей с помощью плоскогубцев. Понадобится также изолента для дальнейшего закрепления провода.
Подключить заземляющий провод (обычно в форме кольца или буквы C), чтобы он прошел под металлическим болтом или винтом в вашем автомобиле. Тут понадобится торцевой гаечный ключ, чтобы ослабить гайку или болт, затем вставить кольцо или C из комплекта проводки под болт или винт

Важно заземлить провод на болт на неокрашенном голом металле.
После подключения питания и заземления, подключить комплект к камере и завести автомобиль, чтобы проверить, работает ли он.

Способ №3: с помощью кабеля OBD

Кабель OBD необходимо подключить только к порту OBD автомобиля, небольшому выходу, обычно расположенному слева от рулевого колеса под приборной панелью. Также он может располагаться под рулевой колонкой. Там бывает защелка или крышка, которую нужно снять/поднять, чтобы получить доступ к порту.

Способ №4: с аккумулятором

Аккумуляторные батареи выполняют множество функций, например, обеспечивают большую продолжительность записи на карту памяти, предоставляют доступ к Wi-Fi и GPS за счет интеграции со смартфоном 24/7, устраняя износ автомобиля.

Необходимо осуществить монтаж проводки. Это похоже на традиционный метод проводного подключения. Подключается один провод к постоянному предохранителю (обычно красный), тогда как другой провод войдет в предохранитель ACC/зажигания (обычно желтый). Последний провод (в форме кольца или буквы C) подойдет к металлическому болту заземления.

При подключении аккумуляторной батареи используется проводной кабель входа питания, где нужно только подключить предохранитель ACC (с переключателем зажигания), а другой провод – к болту заземления. Последняя розетка будет специально предназначена для аккумуляторной батареи видеорегистратора.

Для простой установки батарейный блок также может быть подключен к прикуривателю – для тех, кто не хочет подключать провод.

Окончательный процесс установки останется прежним. Перед этим следует убедиться, что устройство работает правильно.

Нужно будет заправить провода в панели, швы и обшивку автомобиля. Единственное отличие состоит в том, что аккумуляторные батареи должны быть спрятаны в безопасном месте, предпочтительно под сиденьем водителя или пассажира, либо в багажнике. Рекомендуется закрепить изолентой или застежкой-молнией лишние провода, чтобы они не блокировали доступ к блоку предохранителей.

Правильная установка

Как мы рассмотрели, видеорегистратор фиксирует и запоминает все, что попадает в поле зрения камеры. Значит, необходимо выбрать место с наилучшим обзором. Специалисты рекомендуют несколько вариантов:

1. За зеркалом заднего вида.
2. На торпедо.
3. На лобовом стекле сбоку.

Главный критерий выбора: удобство водителя и хороший обзор для камеры. Прибор и его провод не должны мешать во время движения. А теперь приступайте к монтажу. Начните с инструкции, в ней описана последовательность всех работ и советы по настройке.

Есть разные виды крепления, но обычно они вполне удобные и несложные. Любой автолюбитель может сам справиться со всеми работами. В комплект входят необходимые запчасти: прибор, крепление, провода, соединительные разъемы и кронштейн с шарнирами.

В комплекте должно идти все, что необходимо для крепления

Ну а дальше следуем инструкции.

1. Если вы решили «спрятать» прибор за зеркалом заднего вида, то лучше использоваться присоску, это дает возможность сделать место крепления более надежным.
2. Обработайте выбранное место любым обезжиривателем. Для этих целей может пригодиться «Мистер Мускул» или другое подобное средство. Обязательно необходимо произвести такую манипуляцию, если вы крепите присоску на стекле. Благодаря такой обработке достигается плотное соединение поверхностей.
3. К чистой сухой поверхности плотно прижмите присоску крепления. Старайтесь делать это равномерно. Если вам неудобно, снимите зеркало.
4. Способ удобный и неплохой, но возникает небольшая проблема. Если ваш автомобиль часто «ночует» на неохраняемой стоянке, гаджет сложно будет каждый раз снимать. В этом случае можно присоску закрепить на лобовом стекле с правой стороны. Тогда он не будет мешать ни водителю, ни пассажиру, занимая меньшую площадь. А во время холодов его можно будет забирать в теплое помещение.

Мы сразу рассмотрим второй способ крепления видеорегистраторов, он более универсальный. Правильно крепление производится с помощью специального крепежа, который имеет двухсторонний надежный скотч. В этом случае также необходимо, чтобы основание было чистым. Снимите защитную пленку и плотно прижмите кронштейн к выбранной поверхности. Благодаря такому приспособлению вам проще будет снимать камеру во время стоянки. Удобные ушки хорошо и надежно держат прибор во время движения, и в то же время он не зафиксирован «намертво», как в первом случае.

Поговорим о креплении на торпедо. Этот способ также приемлем. Правда, вам необходимо будет отрегулировать правильный угол съемки. Некоторые автолюбители выбирают такой вариант, если хотят зафиксировать разговор с работником ГИБДД. В этом случае можно просто и незаметно его развернуть в нужном ракурсе. Также удобно делать съемки внутри салона. По сути видеорегистратор находится под рукой у водителя или пассажира, и его несложно снять с крепежа, даже если он установлен на присоску.

Но правильно закрепить видеорегистратор мало. Как вы понимаете, без электропитания работать он «категорически» отказывается. Значит необходимо решить, каким образом будет произведено подключение. Самый распространенный и простой способ от прикуривателя. Опять нам придется решать, куда девать провода? Даже если вы присоску крепления правильно закрепили на торпедо, не думаем, что вашему пассажиру будет удобно сидеть на переднем сидении с «гирляндой» под ногами.

Поэтому необходимо продумать, куда лучше всего спрятать провод. Есть несколько вариантов: убрать за обшивку салона либо аккуратно закрепить специальным скотчем над стеклом или под приборной панелью. Вот, в принципе и все, можно вставлять штекер в прикуриватель и спокойно пользоваться прибором.

Видеорегистратор можно закрепить непосредственно на лобовое стекло

Но в этом случае прикуриватель будет постоянно занят, и если вы пользуетесь им по прямому назначению или время от времени заряжаете мобильные устройства, то некоторый дискомфорт вполне может появиться. В этом случае придется немного переделать блок питания. Выбрасывать его ни в коем случае нельзя. Но для этих работ необходимы определенные навыки. Если вы не обладаете талантами автоэлектрика, лучше обратитесь к специалисту. С электрической системой автомобиля экспериментировать не стоит.

Установка видеорегистратора: советы, меры предосторожности

Видеорегистратор — советы по установке Прежде чем начинать проводить какие-то работы, необходимо обесточить бортовую сеть. Для этого достаточно убрать клемму от аккумулятора. Кроме того, соблюдайте рекомендации, касающиеся монтажа и дальнейшей эксплуатации:

• Каждое соединение должно быть надежно изолировано.
• Питание подается через предохранитель.
• Перед при креплением клеммы на аккумулятор убедитесь, что вы все соединили правильно.
• При подключении регистратора будьте внимательны с полярностью.
• Смотрите, чтобы в корпус не проникала влага, иначе питание будет отключено. Для регистратора рекомендуется приобрести карту памяти, чтобы можно было записывать больше информации.
• Всегда берите регистратор с собой, если планируете долго не пользоваться автомобилем. Также не стоит оставлять крепление, потому что воры могут посчитать, что у вас есть что посмотреть в бардачке.
• Если вдруг в салоне появился дым или неприятный запах, то сразу отключите прибор, чтобы предупредить возгорание.
• Запись лучше включать сразу, как только сели в автомобиль, ведь все может быть неожиданно, никто не застрахован от аварийных ситуаций.
• Если регистратор сломался, то даже не стоит пытаться реанимировать его самостоятельно. Делается это исключительно в специализированных сервисах.
• Самостоятельное подключение видеорегистратора требует опыта работы с мультиметром, электроникой, а также проводкой. Если вы с таким столкнулись в первый раз, то лучше не экспериментируйте, а обратитесь к знающим людям.

Источник



Наиболее популярные способы подключения

После того как вы определились с местом установки, следует подумать, куда и как его подключать. Здесь вариантов много. Наиболее популярных и несложных в реализации пять: от прикуривателя, к питанию магнитофона, напрямую к аккумулятору, зажиганию либо же к верхнему плафону. Подключение от прикуривателя мы не рассматриваем. Во-первых, с развитием нынешних технологий, как правило, гнездо прикуривателя уже чем-то занято. Кому-то надо зарядить телефон или ноутбук, либо же подключено к нему ещё какое-то устройство. Во-вторых, такой тип подключения работает только при включённом зажигании, что тоже является существенным минусом.

Также при выборе объекта, к которому он будет подключаться, следует понимать, что регистратор, установленный в верхней части лобового стекла, гораздо проще подключить в потолочному плафону. Он ближе.

Девайс, установленный на передней панели, проще будет подключить любым из других описанных способов. Это связано с тем, что место подключения находится гораздо ближе, провода потребуется меньше и прятать его, соответственно, проще. Но это не помеха, ведь провода можно надёжно запрятать под обшивку автомобиля.

Итак, рассмотрим детально способы подключения видеорегистратора в обход гнезда прикуривателя.

Подключение через потолочный плафон

Один из способов подключить регистратор без прикуривателя — это запитать провода через потолочный плафон.

Для начала занимаемся креплением видеорегистратора. Нужно определиться с местом его установки, надёжно закрепить и протянуть провода к плафону. Для того чтобы провода не висели, лучше их запрятать под обшивку салона.

Дальше снимаем плафон. Для того чтобы это сделать, придётся аккуратно снять и отсоединить светильник от питания. На разных авто он крепится по-разному. На одном достаточно с помощью чего-то плоского поддеть защёлки. В другом автомобиле может понадобиться отвёртка.

После того как всё снято, переходим к проводам. Нам нужно найти провода, которые получают питание постоянно, а не только при открытых дверях. Определяем полярность проводов с помощью тестера. К плюсу и к минусу светильника припаиваем по проводку.

После этого нам понадобится переходник

Важно помнить, что практически всё в машине питается от напряжения в 12 В. В то же время для видеорегистратора требуется лишь 5

Для того чтобы с постоянных 12 В получить 5, взять блок питания, который обычно вставляется в прикуриватель. Либо же купить адаптер. Проводки адаптера или блока питания соединяем с припаянными проводками, тщательно всё заматываем изолентой. После этого можно подключать регистратор. Если всё работает, то прячем в нишу все провода и собираем светильник.

Можно обойтись здесь и без паяльника. Для этого на нужных проводах делается надрез изоляции, к ним присоединяются проводки от блока питания или адаптера, изолируются. И дальше всё по той же схеме: подключение видеорегистратора и установка светильника на место.

Подключение к питанию автомагнитолы

Здесь всё подключается ещё проще, ведь это устройство питается также от напряжения 5 В. Потому для подключения не потребуются никакие переходники и адаптеры. Для того чтобы подключить, необходимо закрепить видеорегистратор, запитать его проводки к оранжевому проводу, ведущему к автомагнитоле (под передней панелью).

Напрямую от аккумулятора

Напрямую от аккумулятора запитать регистратор немного сложнее. Для этого вам понадобится длинный провод, предохранитель (15 А).

Сначала устанавливаем регистратор в нужное место, подключаем через переходник к нему провод

Очень важно соблюдать полярность проводов при подключении, чтобы не спалить регистратор. Дальше под обшивкой аккуратно выводим провод в моторный отсек

На провод также следует поставить предохранитель.

Либо же второй вариант прокладки проводки — вывести провод в моторный отсек через монтажный блок. Там есть резервные гнёзда под предохранители.

Далее, в моторном отсеке плюс мы запитываем от аккумулятора, минус — к любому месту минусовой проводки автомобиля.

К зажиганию

Менее распространённый на практике способ, так как регистратор будет работать только после поворота ключа.

Первым этапом после установки видеорегистратора и подключения его с помощью адаптера является прокладка проводов. Они могут тянуться по верху или по низу лобового стекла к системе зажигания. Дальше находим с помощью тестера плюсовую клемму и крепим к ней провод такой же полярности. Минус можно закрепить к минусовому контакту магнитолы либо же к минусовым контактам разводки автомобиля.

Правильно устанавливаем регистратор

Очень важно поставить устройство в такое место, где обзор камеры был бы максимально широким. Специалисты советуют следующие варианты:

• Сбоку на левом стекле
• На торпедо
• За зеркалом заднего вида

Самое главное при выборе места — комфорт водителя и широкий обзор для регистратора. Ведь сам прибор и его провода ни в коем случае не должны стеснять действия автомобилиста.

Приступая к установке, прочтите инструкцию, в которой подробно описаны все моменты закрепления и прочие советы. Каждый шофер справится с этим монтажом, потому что любой вид держателя простой и удобный. Также при покупке у вас будут все необходимые запчасти, такие как сам механизм, провода и крепление.

При дальнейших действиях примете во внимание инструкцию:

1. Решили поместить регистратор за зеркалом заднего вида? Тогда используйте специальную присоску, которая надежно прикрепит прибор.
2. Обязательно протрите подобранное место любым средством для обезжиривания. Подобное вещество поможет вам в случае монтажа на стекло, так как обеспечит хорошее сцепление поверхностей.
3. Далее плотно прижмите присоску к чистой и сухой плоскости, стараясь действовать равномерно. Если вам не очень удобно, лучше снять зеркало на время установки.
4. Если вы оставляете машину на парковке без охраны, будет проблематично каждый вечер убирать видеорегистратор. Поэтому установить присоску справа на лобовое стекло — самое рациональное решение. Таким образом, устройство не будет мешать водителю, а с наступлением холодов его можно без труда снимать.

Теперь рассмотрим более универсальный способ монтажа регистраторов. В таком случае технику закрепляют на специальный крепаж с двухсторонним скотчем

Очень важно, чтобы место для установки было чистым. Сначала уберите защитную пленку и прижмите держатель к поверхности

Подобное приспособление способствует удобному снятию камеры в момент стоянки. На этом креплении прибор будет очень хорошо держаться.

Далее разберемся с держателем на торпедо. При таком варианте придется отрегулировать оптимальный угол для съемки. Водители выбирают этот способ для записи разговора с сотрудником ГАИ, так как можно быстро и незаметно повернуть видеорегистратор. К тому же его будет легко снять с крепежа в любой момент.

Также нужно обязательно продумать, как лучше всего провести электропитание к устройству. Самое легкий выход из ситуации — прикуриватель. Однако, следует решить, как спрятать провода, чтобы не мешать во время езды никому в салоне. Можно закрепить их под приборной панелью или над стеклом, решить вам.

Но перед нами встает следующая трудность: устройство для прикуривания будет постоянно в работе, поэтому вы не сможете при необходимости зарядить телефон. Чтобы у вас все же была такая возможность, переделайте блок питания. Если водитель не электрик по проффесси, лучше доверить эту работу специалисту.

Размещение видеорегистратора

Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить

В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому

Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.

Как подключить видеорегистратор без прикуривателя

Основная проблема подключения видеорегистратора к сети автомобиля через прикуриватель заключается в том, что прикуриватель – это единственный источник внешнего электропитания для устройств в автомобиле. Однако существует множество альтернативных способов подключить видеорегистратор к сети автомобиля.

Популярные способы подключения

В этой статье мы рассмотрим несколько самых популярных среди автомобилистов способов подключения видеорегистратора к питанию автомобиля:

Чтобы избежать неприятных последствий, эти способы требуют некоторой сноровки, опыта и знаний. Данные методы считаются среди водителей наиболее простыми в исполнении, они позволяют аккуратно спрятать провода и избежать значительной разборки обшивки салона.

Что нужно помнить перед подключением

Способ подключения во многом зависит от того, где будет расположен видеорегистратор. Например, если устройство находится за зеркалом заднего вида, то сподручней его подключить к лампе. При данном способе установки не возникнет необходимости протягивать большое количество кабеля и выполнять тем самым двойную работу.

Однако способы установки зависят от задачи, которую видеорегистратор должен выполнять. Если вы хотите, чтобы устройство фиксировало обстановку круглосуточно, то разумней будет организовать подключение от АКБ. Регистратор при этом будет работать даже при заглушенном двигателе.

Если вы хотите, чтобы регистратор включался сразу же, как двигатель заводится, то рекомендуется подключить устройство к замку зажигания.

К лампе освещения

Подготавливаем блок питания

Первым делом мы должны припаять провода к контактам нашего блока питания так, как это показано на рисунке.

Затем аккуратно заизолируйте контакты.

Очень важно

подать «+» и «-» именно к соответствующим контактам адаптера питания от вашего регистратора. Иначе девайс попросту сгорит.

После подготовки блока питания можно приступать к лампе.

· С помощью отвертки снимите плафон.

· Тестером или мультиметром определите необходимые клеммы. Находим «+» и «-» соответственно.

· Убедитесь в том, что на проводах присутствует напряжение. Некоторые провода подают питание только в случае открывания двери.

· Далее избавьте участок провода лампы от изоляции и подключите регистратор к сети автомобиля.

• Затем наденьте плафон обратно и аккуратно закрепите провод или спрячьте его под обшивку салона.

При подключении регистратора к сети автомобиля таким способом, важно помнить, что блок питания в этой цепи – важная составляющая. Он не позволяет регистратору сгореть, поскольку напряжение питания регистратора составляет обычно 5В, при том, что в прикуривателе – 12В

Напрямую от аккумулятора

В принципе, это один из самых оптимальных вариантов подключения видеорегистратора к сети автомобиля напрямую. Однако тут следует обладать некоторыми навыками и пониманием, как устроен моторный отсек.

Для подключения необходимо приобрести провода и предохранитель 15 А. Последовательность подключения будет выглядеть следующим образом:

· Один провод подключите к видеорегистратору

· Красный провод подключите к положительному «+» заряду

· Затем провод следует протянуть к моторному отсеку — по потолку и стойке кабины, уводя под торпеду.

· Провод «-» следует подключить к кузову

· Также можно установить переключатель, чтобы было удобно управлять питанием видеорегистратора.

Таким образом, вы сможете обеспечить бесперебойное питание регистратора напрямую от аккумулятора. Однако еще раз напомним, не следует лезть в двигатель, если вы не обладаете соответствующими навыками и знаниями. Лучше попросите специалиста, либо, знакомого, который разбирается в это вопросе лучше.

Подключение к зажиганию

При данном способе подключения регистратора питание на устройство подается сразу после поворота ключа зажигания. Далеко не всегда это удобно и сподручно, поэтому среди водителей этот метод – не самый популярный.

Чтобы подключить регистратор к замку зажигания:

· Зафиксируйте устройство на лобовом стекле и подключите к нему кабель питания.

· Проложите провод под обшивкой салона к замку зажигания

Опасности и лайфхаки

Для надежной работы необходим багаж знаний по электронике и электросетям, а также навыки обращения с ручным инструментом и тестерами. При неграмотном подключении безопасность водителя и пассажиров под угрозой. Мало того, что периодически может отходить контакт, провода могут перетереться или вызвать короткое замыкание.

Следует учитывать, что вся начинка устройства рассчитана на кратковременную эксплуатацию. При постоянной же эксплуатации, особенно при прямом соединении, видеорегистратор разряжает аккумулятор, поэтому предусмотрите кнопку разрыва цепи. Поскольку многие регистраторы теперь оснащены собственной батареей, такая кнопка активирует контакт в момент критического значения заряда источника питания видеорегистратора.

Также неправильное подключение чревато преждевременным износом видеоприбора. Разряды могут создавать аудиопомехи или искажать видеосигнал. А это существенный минус в его предназначении – защите чести и достоинства автовладельца в конфликтах на дороге.

Полезные советы и меры предосторожности

Обязательно обесточьте бортовую сеть перед началом работ по подключение видеорегистратора – просто снимите с аккумулятора клемму. Также стоит придерживаться рекомендаций по монтажу и дальнейшей эксплуатации.

1. Надежно изолируйте соединения.
2. Подавайте питание посредством предохранителя.
3. Сначала проверьте, насколько правильно выполнены все соединения, только потом прикрепите клемму на аккумулятор.
4. Строго соблюдайте полярность при подключении гаджета.
5. Следите за тем, чтобы внутрь корпуса не попадала влага, в противном случае питание должно быть отключено.
6. Позаботьтесь о приобретении карты памяти, объёма которой будет достаточно.
7. Всегда забирайте девайс с собой, если автомобиль долго не эксплуатируется. Крепление тоже лучше не оставлять, в противном случае вор его заметит и решит, что стоит поискать остальное в вещевом ящичке.
8. Немедленно отключайте видеорегистратор, если почувствовали в салоне дым или странный запах, в противном случае возможно внезапное возгорание.
9. Включайте запись сразу после того, как сели за руль, поскольку непредвиденные обстоятельства не зря называют именно так. Происшествие на дороге может произойти в любой момент.
10. Если регистратор вышел из строя, можете избавить себя от попыток отремонтировать гаджет, поскольку внутри него нет ничего, что рядовой пользователь мог бы починить самостоятельно. Обратитесь в сервис.

О том, как подключить светодиодную ленту на автомобиль, вы сможете прочитать в подробной статье нашего специалиста.

Заключение и советы по эксплуатации

Поскольку подключение регистратора к осветительному плафону – способ запасной и делается руками самого водителя, стоит придерживаться ряда важных правил:

1. Если нет уверенности в своих умениях, лучше доверить установку автомастерам.
2. Приступать к работе можно только при отключенном питании бортовой сети.
3. Проверять полярность по цвету кабелей или с помощью мультиметра.
4. Изолировать места соединений жгутов нужно обязательно.
5. Питание должно подаваться через электрический предохранитель.
6. Во время работ по подключению не должно быть ни малейшего контакта с водой.
7. Видеозапись на регистраторе стоит поставить ещё до включения зажигания – в момент посадки в салон.
8. Если предстоит не пользоваться машиной дольше, чем несколько дней, девайс рекомендуют отключать от плафона, а ещё лучше – забирать из авто на время простоя.
9. Серьёзные сбои с картинкой, неожиданное пропадание изображения, запах гари, дым: во всех этих случаях регистратор нужно немедленно отключить от гнезда.
10. Подсоединить самостоятельно девайс к плафону ещё можно, но делать ремонт, в случае поломки, не рекомендуется. Тут уже понадобятся услуги мастеров. Починка своими руками вряд ли исправит поломку, а вот усугубит её с большой вероятностью.
