Пропала искра на автомобиле: причины и методы диагностики

Как проверить искру на свече зажигания

Контроль наличия искры на свече можно производить несколькими методами:

1. Визуальный, с помощью контрольной свечи.

При таком методе искра проверяется путем снятия со свечи высоковольтного провода, установки на колпачек провода заведомо исправной контрольной свечи зажигания, металлическое основание которой соединяется с массой двигателя. После этого производится попытка запуска силового агрегата. Визуально проверяется наличие искры на контрольной свече зажигания.

Внимание! Во время выполнения данной операции следует соблюдать меры предосторожности, не касаясь металлического корпуса свечи. Напряжение высоковольтного импульса искры составляет более 10 киловольт. Это может привести к поражению электрическим током

Особо опасно высоковольтное поражение людям с проблемами сердечно-сосудистой системы

Это может привести к поражению электрическим током. Особо опасно высоковольтное поражение людям с проблемами сердечно-сосудистой системы.

Визуальный контроль лучше производить в слегка затемненном помещении, для этого требуется помощник.

Видео — почему нет искры на инжекторных автомобилях ВАЗ (Калина, 2109, 2110, 2114, 2115):

1. Визуальный без использования контрольной свечи.

Метод аналогичен предыдущему. При этом свеча не используется. Оголенный конец высоковольтного провода размещается в 2-3 миллиметрах от металлической части кузова или кузовной детали. Производится попытка запуска двигателя. По максимальному расстоянию, через которое пробивает искра можно оценочно судить о величине импульса. Считается, что 1 мм воздушного пробоя соответствует около 6 киловольт напряжения импульса.

Таким образом, если искра пробивает на расстоянии 4 мм окончания провода до металлической детали двигателя, тогда импульсное напряжение более 20 киловольт.

Можно приобрести специальный индикатор искрообразования.

Предупреждение! При таком методе контроля необходимо быть еще более осторожным, так как электрический ток может протечь через помощника, который держит высоковольтный провод. Специальные резиновые перчатки в таком случае могут не предотвратить поражение: их стандартная величина пробоя составляет всего 6,3 киловольт. Лучше в качестве дополнительного изолятора использовать объемную сухую ветошь.

1. Косвенный метод.

При этом используется контроль состояния  рабочей зоны демонтированной свечи зажигания. Если она сырая после демонтажа свечи, с высокой степенью вероятности можно судить об отсутствии искры. Такой метод безопасен. По состоянию свечи можно судить о проблемах системы зажигания.

Использование контрольной газоразрядной лампы. Такой пробник можно изготовить самостоятельно при помощи газоразрядной лампочки и высокоомного резистора (порядка  несколько мегаОм). Различные варианты пробников можно найти на Алиэкспресс — .

Видео — нет искры на Фольксваген Пассат, автоэлектрик выясняет причины:

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
3. свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
4. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
5. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Возможные ошибки инжекторов ВАЗ

Коды могут сигнализировать о неисправностях любых деталей и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры – они перегреваются. Также автолюбители жалуются на форсунки. Проблемы появляются из-за обрывов в цепи. В результате они не могут вовремя срабатывать. Сюда же можно отнести популярную поломку на ВАЗ-2110 – нет искры. Инжектор 8 клапанов не может нормально завестись из-за этого.

Теперь об ошибках, связанных с двигателем. Самая частая из них – перегрев. Также перегреваются и свечи, поэтому пропадает искра. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны. Эти детали могут быть слишком загрязнены, что в результате приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. И наконец, вентиляторы – если они не работают, тогда силовой агрегат будет постоянно перегреваться.

Пропала искра на свече: причины, как исправить? Пошаговая инструкция

Не удалось завести автомобиль? Наиболее популярная причина этого — отсутствие искры на свечах, поэтому первоначально нужно проверить систему зажигания. К сожалению, проблемы этой системы не позволят завести двигатель, значит своим ходом авто до автосервиса уже не доедет.

Основные причины исчезновения искры в автомобиле:

• залило свечи зажигания;
• потеря контакта, например, вследствие повреждения высоковольтных проводов;
• неисправность модуля зажигания;
• что-то произошло с датчиком коленвала;
• проблемы с катушкой зажигания, например, в коммутаторе;

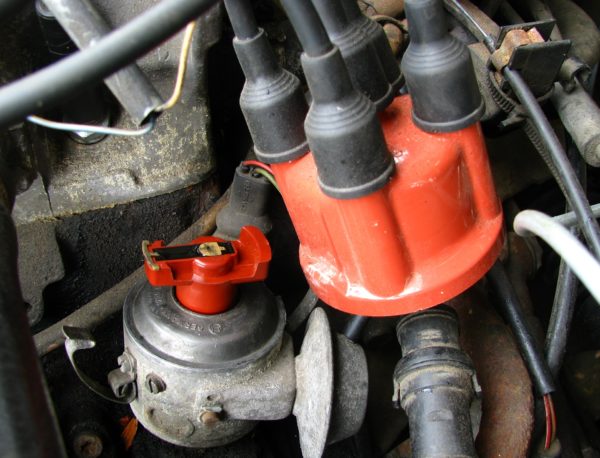

• окислились контакты или пропал зазор на трамблере;
• отошел контакт провода на массу;
• неправильно функционирует ЭБУ.

Как проверить искру на авто?

Есть несколько действенных способов проверить правильное функционирование свечей зажигания, самый простой — прижать корпус свечи к двигателю и покрутить стартером. Остальные способы требуют наличие инструментов — мультиметра или тестера с пьезоэлектрическим элементом.

Пропала искра на инжекторе?

Важно! Рекомендуется при проверке использовать разрядник, который поможет определить, где конкретно нет искры на свечах и при этом электронный блок не будет поврежден (распределитель, катушка или сама свеча). Рекомендуется проверки свечей зажигания начинать с состояния контактов на массе, осмотра высоковольтных проводов

Не забудьте про предохранители, их состояние тоже важно

Рекомендуется проверки свечей зажигания начинать с состояния контактов на массе, осмотра высоковольтных проводов

Не забудьте про предохранители, их состояние тоже важно

Потерялась искра с катушки зажигания? Сразу проверяем провод высокого напряжения, в случае, если он поврежден — замена обязательна.

Если нет искры с конкретной свечи — внимательно осматриваем контакты свечей зажигания, ведь нагар и грязь — наиболее популярная причина их некорректной работы. Нужно прочистить зазор между кремниевым элементом и корпусом свечи, это можно сделать наждачной бумагой маленького зерна или плотной тканью.

Лучше, безусловно, заменить поврежденные свечи на новые.

Свеча зажигания с нагаром и без (новая)

Если вы проверяли работу свечей с проводом на массу и искры нет или она любого цвета, кроме белой с легким голубым оттенком, то проблема в катушке зажигания.

Проверяем искру на катушке

Нужна манипуляция с проводом, который идет из катушки (тем же самым способом). Если нет искры — проблема в катушке зажигания, если есть — в распределителе — прерывателе. Проверяем провода на окисления, разрывы, любые нарушения изоляции. Не забудьте проверить ротор!

Внимательно посмотрите на саму катушку, если нет следов гари или любых других физических повреждений, то обошлось без коротких замыканий.

Если же есть искра свечах зажигания и, в целом, система зажигания работает как часы, а машина все равно не заводится — возможно, причина кроется в замке зажигания.

Диагностика неполадок

Все причины, почему не заводится бензокоса, можно систематизировать по специфике работы отдельных узлов. В сервисном центре неисправности систематизируют:

• неисправность мотора (износ поршня, неисправность подшипника, трещинка картера);
• неисправность подачи топливной консистенции – забитые поры воздушного фильтра либо неисправность карбюратора;
• не работает система зажигания;
• неисправность механического нрава – протечка шлангов, сломанные провода под оплёткой, разрыв трубок.

Юзеру сначала необходимо проверить, есть ли в баке горючее. Пуск проводить в согласовании с аннотацией, положив пилу на бок. Бензиновый триммер; заводится без проблем. Может не завестись. Воздушную заслонку установить в положение «закрыто», подкачать горючее, включить зажигание и произвести 3-4 резких рывка стартёром. Если движок заработал, открыть заслонку воздуха. Не заводится бензокоса – повторяем операции при немного открытой воздушной заслонке.

Мотокоса не может работать длительно. Перегреется редуктор и движок. Косит можно менее 15=20 минут, делая пятиминутный перерыв. В жаркий полдень время работы сокращается в два раза. При скашивании бурьяна, осоки время работы требуется уменьшить.

При неудачном запуске, начинаем находить причину отказа:

• проверить качество горючего;
• убедиться в работоспособности свечки и чистоте свечного канала;
• проверить чистоту воздушного фильтра;
• убедиться, что топливный фильтр не забит;
• проверить чистоту сапуна;
• прочистить выпускной канал.

Более сложными причинами станут, обнаруженные при диагностике неисправности, приводящие к капитальному ремонту карбюратора. К таким причинам относят засорение внутренних каналов карбюратора, износ на нём прокладки и нарушение герметичности внутренних холлов с потерей вакуума. Причины поломок бензиновых и почему бензиновый триммер не что двс не запускается. Ремонт бензокосы своими руками, если она не заводится, потребует терпения.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Цепь низкого напряжения

С помощью лампы мощностью 12В можно проверить цепь низкого напряжения. Лампу надо подключить первым контактом к клемме низкого напряжения, а вторым – к кузову авто. Далее необходимо замкнуть контакты распределителя и запустить зажигание. В случае если цепь в порядке, лампа будет светиться при размыкании контактов и гаснуть при замыкании.

Если при размыкании контактов лампа не зажглась – это означает, что проблема в проводке низкого напряжения либо в катушке зажигания, а точнее – в ее обмотке.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

5 способов проверки свечей зажигания

Здравствуйте Уважаемые читатели! В продолжение прошлой темы “Определяем, что с двигателем по состоянию свечей” хотелось бы рассмотреть еще одну интересную и полезную тему, а именно предлагаю рассмотреть 5 простых и действенных способов проверки свечей зажигания на работоспособность.

Проверку работоспособности свечей необходимо делать когда ваш автомобиль начинает работать нестабильно (падение мощности, перебои в работе, нестабильный холостой ход, увеличенный расход топлива).

И так начнем…

1. Отсоединение проводов

Это самый простой способ, который сможет выполнить каждый, и сможет дать довольно точный ответ на вопрос о работоспособности свечей зажигания.

Первым делом нужно запомнить как звучит ваш двигатель, затем поочередно отсоединять высоковольтные провода с каждой свечи (отсоединить провод со свечи, послушать как повел себя двигатель, одеть провод обратно). Если при отсоединении провода звук не изменился, значит с этой свечой однозначно что-то не так.

2. Проверка искры

Так же очень хороший способ и достаточно простой.

Для проверки искры необходимо выкрутить свечу зажигания, подсоединить к проводу и поднести к крышке головки блока цилиндров. При пуске двигателя на работающей свече должна появиться искра, причем достаточно заметная.

3. Пистолет

В некоторых магазинах по продаже авто товаров можно найти прибор, который внешне напоминает пистолет. Называется он тестер свечей зажигания.

Чтобы проверить свечу пистолетом, нужно вставить свечу в специальный разъем, накрыть накрыть колпаком сверху, и нажимать на курок. Если электроды подают искру, то загорается индикатор прибора, и это значит, что свеча зажигания исправна.

4. Проверка пьезоэлементом

Любителям сделать всё своими руками тоже найдется вариант. Даже если и не любитель, а пистолета нигде нет в магазинах.

Предлагаю вариант как можно создать тестер для свечей своими руками из подручных средств. Альтернативу пистолету можно соорудить из обыкновенной пьезо-зажигалки.

Для этого нужно разобрать зажигалку, взять сам пьезо-модуль, после чего провод, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику свечи зажигания. Сам блок пьезо-модуля нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

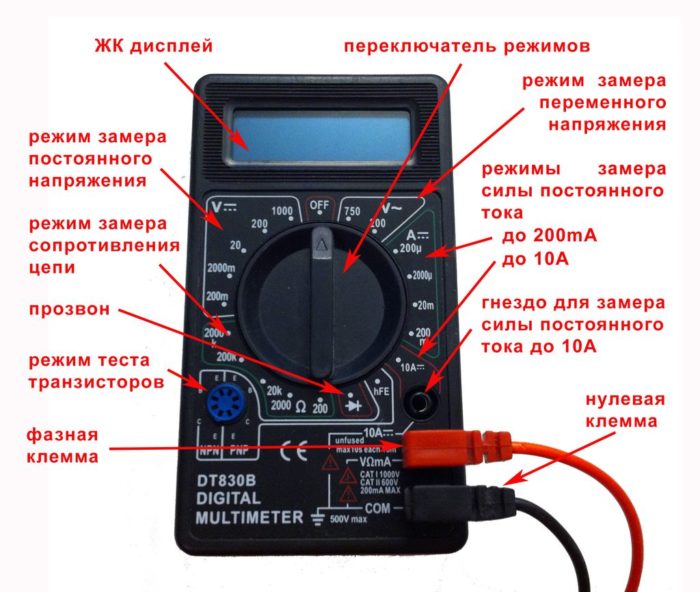

5. Проверка мультиметром

Ну и напоследок решим, как можно проверить автомобильные свечи зажигания мультиметром.

Ответ может вас разочаровать, но никак. То есть, исправна она или нет, вы не сможете узнать с помощью мультиметра, но можно выzвить наличие короткого замыкания внутри свечи. Приложите один конец провода мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Катушка зажигания: как понять, что в ней нет искры?

Прежде чем начать разбираться в этом вопросе, важно точно понять, что вообще представляет собой данный узел. В принципе основное его предназначение заключается в преобразовании тока из низкого в высокое напряжение

Ну а если данный элемент имеет какие-либо неполадки, то запустить транспортное средство будет невозможно. Однако и у этого механизма, при наличии нарушений, есть свои характерные симптомы. Распознать, что в катушке нет искры можно по таким признакам:

• Произошло снижение мощности мотора;
• Появились проблемы с запуском;
• Резко вырос расход топлива;
• Периодически возникают перебои на холостом ходу.

Если автомобилист определился с проблемой, и она оказалась связанной именно с катушкой, то далее следует приступать к ремонту. Такую проблему вполне возможно решить самостоятельно, не прибегая к помощи специалистов сервисного центра. Для начала водителю необходимо осмотреть элемент на наличие всевозможных нарушений. Далее, если на катушке будет обнаружена, к примеру, грязь, ее нужно будет удалить сухой тряпкой

Также очень важно при этом обратить внимание на саму проводку. На ней не должно быть скоплений влаги и различных обрывов

Подробнее о проверки катушки зажигания на работоспособность будет изложено в этом видеоролике: Опубликовано: 28 сентября 2021

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

1. Меняют старую свечу на гарантированно рабочую.
2. Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
3. Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
4. Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Свечи зажигания

Если нет искры, или наблюдается слабая искра, первый элемент, на который обращает внимание владелец авто – это свечи. Нужно проверить, а не перестала ли одна из свечей работать

Сначала просмотрите, не стали ли свечи черные. В этом случае они нуждаются в обязательной замене.

Проверку можно осуществить в любых условиях. Даже прямо на дороге в случае неожиданной поломки

Важно иметь с собой в запасе комплект рабочих свечей на такой случай

• устанавливаем новую свечу
• крутим стартер и смотрим, не появилась ли искра
• если все работает исправно, запускаем мотор и двигаемся дальше.

Иногда установка новой исправной свечи не помогает – искры по-прежнему нет. В таком случае нужно приступать к проверке следующих элементов системы, чтобы выяснить, почему все же нет искры.

Проверка блока управления

Если у ваз 2114 нет искры в 1 и 4 цилиндре, а свечи, бронепровода и модуль зажигания исправны, то остается последняя причина — поломка в электронном блоке управления. Проверить это просто — достаточно подключиться к блоку при помощи лампочки с двумя проводами. Если лампочка будет периодически моргать, значит блок исправен, если нет, значит проблема именно в нем.

В этом случае следует отсоединить блок, вскрыть его корпус и вынуть плату, после чего внимательно ее осмотреть. Очень часто поломка этого устройства заключается в перегорании транзисторов (они выглядят как самые большие электронные компоненты с тремя ножками). В случае, если один из них выглядит обгоревшим, следует его заменить.

Для этого потребуются:

• тестер;
• паяльная станция либо фен;
• пинцет (желательно с керамическими жалами);
• легкоплавкий припой.

Для начала следует проверить транзистор при помощи мультиметра. Если он покажет на отсутствие сигнала, значит элемент нужно будет отпаять, а в замен него припаять новый — аналогичный либо близкий по своим свойствам (приобрести транзисторы можно в магазинах для радиолюбителей либо заказать из Китая, например — с Али. В последнем случае они будут стоить менее 15 рублей).

Отпаивать и припаивать транзисторы следует паяльной станцией либо одиночным феном, поскольку они выполнены в чип-исполнении

Если пайка ведется паяльником, то выполнять ее следует крайне осторожно и с применением легкоплавких припоев

После того, как транзистор будет заменен, электронный блок нужно будет собрать и установить на место, после чего попробовать запустить автомобиль. Если все 4 цилиндра будут работать исправно, значит проблема устранена, если нет, значит следует продолжить поиски и проверить тестером все остальные электронные компоненты устройства. Если обнаружатся дополнительные детали, вышедшие из строя, их следует также перепаять.

В случае же, если подобная проверка не покажет результатов либо задача по поиску сгоревших элементов окажется слишком сложной, нужно будет заменить блок на новый — аналогичный или близкий по характеристикам.

Правда, если на автомашине установлен иммобилайзер, то заменять сгоревший блок следует исключительно на точно такой же (установка даже близкого аналога приведет к тому, что машина просто не будет заводиться).

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

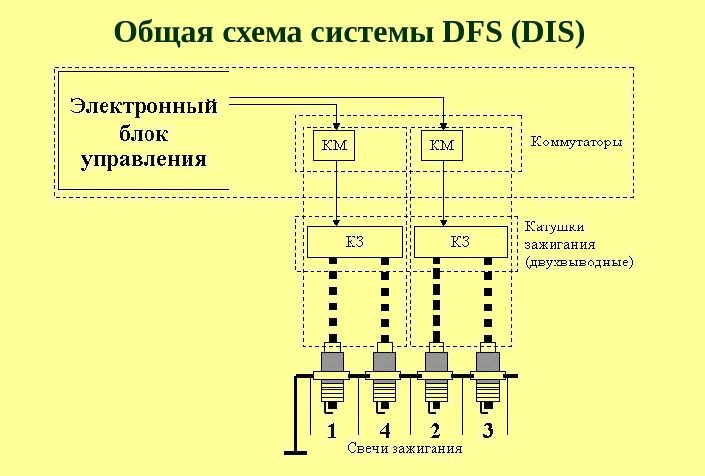

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала.
Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

ВАЗ-2107: инжектор заводится и сразу глохнет

В таком случае следует проверить датчик массового расхода воздуха. Он располагается сразу за пластиковым корпусом фильтра.

Данный элемент воспринимает информацию о потоке воздуха и передает ее на блок управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно корректировать концентрацию топлива и воздуха. Ресурс датчика ДМРВ составляет 150 тысяч километров. При загрязнении элемент может отправлять ложные показания. Из-за ВАЗ-2107 инжектор не заводится либо работает и сразу глохнет. Также следует проверить состояние воздушных патрубков на герметичность. При необходимости – заменить.

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, Если он неисправен, блок управления прекратит подачу горючего из-за отсутствия информации о его положении. Стоимость данного элемента составляет от одной до полутора тысяч рублей.
