Из за чего может провернуться ремень грм

Что происходит при обрыве ремня ГРМ

На последствия обрыва ремня ГРМ влияет конструкция силового агрегата.

Для того чтобы понять, что произойдет в данном случае, нужно разобраться в механике работы двигателя внутреннего сгорания.

Когда двигатель работает, поршни непрерывно двигаются из одной мертвой точки в другую. В момент такта впуска происходит движение поршня вниз и открытие впускного клапана, во время выпуска – открытие выпускного клапана и движение поршня вверх. Когда он находится в верхней мертвой точке, клапаны должны быть все закрыты.

При обрыве ремня происходит остановка распредвала и клапана фиксируются в одном положении. В это время коленвал продолжает двигаться по инерции, а поршни устремляются навстречу клапанам, которые открыты.

Стоит заметить, что некоторые двигатели, к примеру, 8-клапанный ВАЗ-2111, имеют выточки, предназначенные специально для того, чтобы избегать контакта с клапанами в случае обрыва. Это помогает избавиться от последствий, за исключением того, что автомобиль просто не сможет доехать до мастерской или гаража.

Рекомендуем

«Сколько стоит ремень ГРМ: выбираем лучших производителей» Подробнее Конструкция современных многоклапанных моторов устроена таким образом, чтобы при небольшом объеме получить максимальную мощность, поэтому у поршней подобных выточек нет либо они имеют не достаточную глубину. В данном случае, если ремень ГРМ порвется, это обязательно приведет к встрече поршней и клапанов, в результате чего последние погнутся.

Если он порвался на холостых оборотах, чаще всего загибается только несколько клапанов, если же это произошло на передаче при высоких оборотах – менять придется весь комплект.

Чем больше были обороты коленвала на момент обрыва, тем тяжелее будут последствия. Кроме того, что происходит загиб клапанов, могут лопнуть направляющие втулки, а это в свою очередь ведет к замене блока цилиндров и его головки. К тому же удар нередко становится причиной разрушения поршней.

Бывали случаи, когда при обрыве на высокой скорости, от удара происходил загиб всех клапанов, повреждалась головка блока, лопались направляющие втулки, а осколки от них пробивали насквозь поршни. Стоит заметить, что в таких случаях ремонт двигателя обходится очень дорого. Согласно статистическим данным, подобные повреждения получают чаще всего японские двухвальные (DOHC) двигатели.

Если же сравнивать бензиновые моторы с дизелями, для первых последствия того, что порвался ремень ГРМ, более легкие. Конструкция их устроена таким образом, что клапаны практически не имеют свободного хода, когда поршень находится в ВМТ.

В данном случае, если порвался ремень, происходит следующее:

• гнутся клапана;
• разрушается распредвал с подшипниками;
• выходит из строя головка блока;
• гнутся толкатели и шатуны.

Когда происходит обрыв на высоких оборотах, поршни могут разрушиться, а блок цилиндров повредиться.

Так как данная проблема является достаточно распространенной, производители начали делать вверху поршня углубления, которые направлены на предотвращение «замятия» подвижных деталей. Если ремень ГРМ порвался в дороге, то потребуется всего лишь его замена.

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Если обрыв ГРМ произошёл на высоких скоростях, то будут повреждены все клапаны, а осколки втулок пробьют поршни. Починить механизм после подобных повреждений будет очень сложно и дорого. В некоторых моторах легче после этого поменять всю голову целиком.

Что делать если порвался ремень ГРМ во время движения автомобиля

Если полотно ГРМ порвалось во время движения не стоит впадать в панику.

При обрыве двигатель автомобиля перестанет работать или начнёт слишком легко вращаться. Необходимо отъехать на обочину, выставить знак аварийной остановки.

Первые действия при обрыве полотна ГРМ

• Откройте капот, оцените ситуацию.
• Если Вы видите порванный ремень, срочно звоните на СТО.
• Чтобы избежать обрыва детали необходимо своевременно проводить её замену. Машину можно отбуксировать в автосервис или вызвать эвакуатор.

Если так вышло, что запасного ремня у Вас нет, не стоит пытаться его «починить», ничего хорошего из этого не получится. На некоторых двигателях при наличии опыта можно заменить ремень на месте, имея под рукой запасной комплект. Но мы рекомендуем обращаться в сервис.

Стоимость замены ремня завит от модели автомобиля и даты его выпуска. Примерный ценовой диапазон от тысячи до десяти тысяч рублей. Чтобы не пришлось тратить лишние деньги и своё время проводите своевременную замену и плановый осмотр ремней ГРМ.

Чтобы автомобиль не пришлось ремонтировать, необходимо соблюдать ряд правил:

• Изучите инструкцию эксплуатации и следуйте ей.
• Периодически проверяйте исправность ГРМ.
• Купите запасную деталь и всегда возите с собой.
• Запишите телефон СТО.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

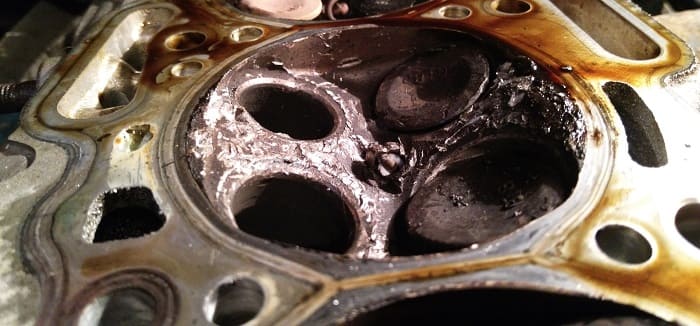

Когда рвётся полотно ГРМ, основные потери понесут клапаны. После обрыва верхний вал перестаёт работать, клапаны застывают в одном положении. В этот момент коленчатый вал толкает поршень вверх, и он оказывает механическое воздействие на детали. Клапаны гнутся. Это приводит к очень дорогостоящему ремонту.

И также довольно серьёзные последствия после обрыва ремня появляются у дизельных двигателей. Это связано с конструкцией механизма, после поломки одной детали запускается цепная реакция, которая наносит непоправимые повреждения остальным элементам: распределительному валу, подшипникам, толкателям и т. д.

Иногда обрыв ремня приводит к поломке распредвала или деформации верхней части поршня. После это Вам придётся разбирать двигатель, проводить замену клапанов и т. д. В некоторых случаях такой ремонт будет стоить около тридцати тысяч рублей и более. А когда необходима замена поршней, сумма еще увеличивается.

Сложный ремонт понадобится не всем автомобилям. В некоторых моделях поршней предусмотрены специальные углубления и когда происходит обрыв ремня, поршень поднимется, а клапан остаётся неподвижным, поршень попадает в «ямку», клапан не деформируется. Водителю необходимо просто поставить новый ремень и двигатель заработает.

Не все механизмы оборудованы такими выемками, так как они снижают мощность двигателя. А производители известных брендов борются за неё как могут.

Вывод прост: производите своевременную замену деталей и никаких неприятностей не возникнет.

Устройство ГРМ

Для начала кратко вспомним, как устроены эти механизмы. На большинстве моделей двигателей газораспределительный механизм состоит из следующих узлов и деталей.

Итак, клапанами управляет распределительный вал. Чаще всего его изготавливают из стали или чугуна. Он установлен в картере. Этот картер перекрывает крышка ГРМ. Также на современных двигателях распределительный вал можно найти в головке блока цилиндров. Когда вал вращается, то он воздействует на кулачки, которые, в свою очередь, воздействуют на свой клапан.

Также в конструкции предусмотрены толкатели – они бывают стальными или чугунными. Их функция – передать усилие от распределительного вала и кулачков к клапанам.

В механизме есть два клапана — впускные и выпускные. Их задача – подача топливной смеси в камеру сгорания и затем удаление отработанных газов. Клапан – это стержень с плоской головкой. Впускные и выпускные элементы отличаются друг от друга. Отличие касается диаметра головки или тарелки. Изготавливают эти элементы ГРМ из стали и жаропрочной стали (в случае с выпускными клапанами). Ножка представляет собой стержень с канавкой. Она нужна для того, чтобы фиксировались пружины. Клапана могут двигаться только к втулкам. Чтобы в цилиндры не попадало масло, применяют уплотнительные колпачки. К каждому из клапанов прикрепляют наружную, а также внутреннюю пружину. Штанги в устройстве ГРМ необходимы, чтобы передавалось усилие от толкателей на коромысло.

Распределительный вал вращается за счет привода. Он может быть цепным или ременным. Привод передает вращение от коленчатого вала. Распределительный делает один оборот на два оборота коленчатого – это рабочий цикл двигателя.

Возможные затраты и процедура замены ремня

Стоимость одного клапана без учёта дополнительных затрат составляет в среднем тысячу рублей, а учитывая что заменить возможно понадобится все 16. можно представить во сколько примерно обойдётся ремонт.

Помимо сопутствующих мелочей, вам понадобится приобрести:

Операцию по замене проще всего производить на подъёмнике. Для работы вам понадобится:

Чтобы демонтировать старый ремень придерживайтесь следующего плана действий:

Теперь приступайте к непосредственной замене, для которой вам понадобится извлечь крышки зубчатого шкива и вытянуть старый ремень ГРМ. Поставив на его место новый и затяните натяжитель. Если и ролики пришли в негодность их также следует заменить. Далее соберите конструкцию в обратной последовательности. Учитывайте, что для каждой марки автомобиля характерны свои особенности демонтажа и установки ремня ГРМ, однако, в целом они весьма схожи.

Что будет, если неправильно выставить метки?

Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми

Именно по этой причине важно подойти к выполнению всей работы ответственно. Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику

В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

• Сбитые фазы часто становятся причиной прогара клапанов
• Гнутся клапана на некоторых автомобилях семейства ВАЗ
• Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
• Остаток масла на свечах зажигания

Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.

Источник

Перескочил ремень ГРМ на зуб автомобиля ВАЗ: признаки симптомы и способы ремонта

Как и любой другой узел автомобиля или деталь, ремень грм выполняет определенные функции. На него возложена многозначительная опция, и за счет убедительности его функционирования обусловлена эксплуатационная продолжительность и защищенность автомобильной силовой установки в целом.

Может ли перескочить ремень ГРМ

Примечание автора: Перескок или проскальзывание ремня грм – довольно частое явление, знакомое многим автомобилистам. Ремень проскакивает на один зуб или несколько. Речь о зубьях маховика колен- или распредвала. Понятно, что такая ситуация способна привести к серьезным проблемам.

Основные причины из – за которых перескакивает ремень ГРМ

Так работает ремень ГРМ

Ремень ГРМ является важным элементом автомобиля, поэтому требуется проводить его обслуживание своевременно. Причины, которые приводят к его перескоку бывают следующие:

1. Попадание на ременную поверхность масла или жидкости для охлаждения
2. Ненадлежащая эксплуатация
3. Запоздалая замена
4. Внешние повреждения
5. Неправильно выставленные метки
6. Сложные условия эксплуатации
7. Низкое качество запчастей

Конечно, это не все случаи из – за которых, происходит обрыв или перескок ремня ГРМ. Но понять это можно по следующим признакам.

Признаки и симптомы перескока ремня ГРМ

В двигателях внутреннего сгорания с использованием зубчатого ремня в приводе ГРМ всегда есть опасность его перескакивания через один или несколько зубьев.

Если перескочил ремень грм, то признаки этого могут быть в зависимости от конструкции двигателя следующие:

1. Нестабильная работа двигателя
2. Двигатель глохнет
3. Потеря мощности
4. Плохой запуск или же вообще невозможность запуска
5. Клин двигателя

Примечания автора: Как правило, при перескакивании ремня ГРМ в пределах двух зубьев двигатель будет продолжать работать, но с видимыми перебоями. Когда же ремень перескочить больше чем на два зуба, последствия могут быть самые разные.

На примере переднеприводных ваз происходит следующее:

• двигатели 1.1 и 1.3 литра произойдет встреча клапанов с поршнями со всеми вытекающими последствиями;
• двигатели 1,5 и 1,6 литра клапана остаются целыми, но двигатель начинает себя вести неадекватно.
• на некоторых моделях современных двигателей клапана остаются целыми, но ломает рокера, что удешивляет последующий ремонт.

Подобная неисправность, как перескочивший ремень ГРМ, вызвана, как правило, либо утечкой масла, которое попало на зубья ремня, течью тосола, неисправностью натяжного ролика или предельным износом ремня.

Что делать если вы у вас перескочил ремень ГРМ на один или несколько зубьев

Как правило, перескок ремня грм сразу не приводит к чрезвычайным проблемам, но мотор начинает функционировать с перебоями или не заводится. Объясняется все просто: фазы ГЗР неправильные, нарушен общий цикл подачи горючего и прочистки цилиндров.

Ремень ГРМ в сборе с роликами

Причина перескока грм часто связана бывает с тем, что на резиновый материал элемента грм капает немного масла или охлаждающей жидкости. Протекает помпа, нарушается работа манжеты какого-либо вала – одним словом, к этому привести может все, что связано с маслом или жидкостями. Поэтому если вы обнаружили неисправность необходимо сделать следующие:

При осмотре двигателя потеки масла будут заметны на крышке ремня ГРМ , поэтому при открытии капота для проверки уровня масла всегда нужно обращать внимание на чистоту этой крышки.
В случае же, когда крышка ремня без видимых следов масла, а работа двигателя резко изменилась, то нужно снять крышку и проверить совпадение меток и натяжение ремня ГРМ.
Когда обнаружены следы масла, то необходимо снять крышку и внимательно осмотреть ремень и найти место течи масла. Это могут быть сальники коленчатого или распределительных валов , потекшая помпа или, например потекший датчик давления масла на моторах ваз 2108-09 и их семейства

Датчик расположен как раз над крышкой ремня (слева вверху) и при его выдавливании масло стекает как раз под крышку ремня.
В подобной ситуации необходимо заменить вышедшие из строя детали и если ремень ГРМ в масле , то заменить и ремень.
После снятия ремня ГРМ необходимо очистить все детали от следов масла.
При замене ремня старайтесь выставить метки максимально точно, так как «сбитый» на один зуб ремень обязательно скажется на работе двигателя и его запуске. Особенно это относится к дизельным двигателям, наиболее требовательным к совпадению фаз газораспределения.
Если конструкцией не предусмотрен автоматический натяжитель ролика, то необходимо проконтролировать натяжение ремня.

Признаки умирающего ремня

Визуальные

Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.

Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.

Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве двигателях БМВ необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.

Срок годности

Извините, это что, продукты питания? Бытует мнение, что есть срок годности ремня ГРМ. Его соблюдение гарантирует надежную работу чисто на этот период.

У каждого производителя автомобилей существует регламент замены привода газораспределительного механизма. Только строгое его соблюдение может дать какую-либо гарантию и то не стопроцентную.

Сюда же относится миф, об обратной зависимости мощности двигателя и срока службы ремня. V-образные монстры, объемом более 4 литров, могут жить с «родным» ремешком долгие сотни тысяч километров. И наоборот, малообъемники, например моторы VAG не всегда доживают до 100 тыс. км.

Многие рекомендую менять ремень после 5-6 лет эксплуатации авто. Но если за этот период машина проехала 200 тысяч, то конечно. Если пробег еле перевалил за 30000, а машине 7 лет, то зачем делать не всегда дешевую операцию по замене, если он еще «походит» достаточно времени?

Многие могут возразить, это резиновое изделие, которое со временем рассыхается, теряет свои механические свойства. Да, но если на него не оказывают никакого негативного воздействия внешние факторы, агрессивные жидкости, пыль, грязь, реагенты, то почему он должен портиться? – Это очередной миф.

В отличие от шланг системы охлаждения, тормозов и топлива, сайлентблоков подвески, которые сталкиваются с разрушающими факторами, то ремень ГРМ этого не испытывает. Только в исключительных случаях он может начать быстрее «стареть», но об этом поговорим ниже.

Посторонние звуки

Это еще один признак скорого обрыва ремня. С этим я готов согласиться. По своему опыту замечу, что в 80 % случаев шаркающие, циклические звуки будут прямым признаком, указывающем на необходимость замены.

Но, так могут шуметь ролики-натяжители, звездочки. Отдаваться эхом некорректная работы навесного оборудования, например, помпа. В этом случае обязательно «вскрытие» передней плиты или более детальная диагностика с целью выявления источника неприятного шума.

Масло

Это 100% признак, что ремень ГРМ нужно менять. Как говорилось выше, встреча резиновых изделий с агрессивными средами, к ним можно отнести масло, приводит к быстрой потери ими механических свойств.

Опять же, не всегда есть возможность визуально это диагностировать. Да, если на передней плите в районе шкива есть потеки масла, не запотевание, то шанс промасленного ремешка возрастает. Течь сальника коленвала приведет к попаданию масла на ремень.

В случаях Опель Кадет, где ремень не закрыт ничем, он может пострадать не только из-за масляных отложений, но и антифриза, например. Здесь обращаемся к первому признаку – визуальный осмотр делает чудеса диагностики.

Подержанный автомобиль

Это не просто признак, а первостепенная необходимость. После покупке б/у машины, первым делом нужно ехать на сервис и менять ремень ГРМ. Провести дефектовку натяжителя, «башмаков», звездочек, успокоителя, если такой есть, на предмет износа. Часто прежние владельцы не заморачивались подготовкой автомобиля к продаже. Зачем менять что-то, если собираешься «скинуть» старую тачку.

Основные нюансы функционирования ремня грм в автомобилях

Крайне важно понимать, что резиновый элемент грм отвечает за передачу КМ в моторных валах. Последние в свой черед в ответе за ГЗМ воздушно-топливной смеси в цилиндрах силового агрегата

Если перескочил ремень грм или он оборвался, вся система ГЗР начинает функционировать уже не так. Все это проявляется сдвигами и сбоями работы важнейшего узла автомобиля – его мотора. Выше было подробно написано, что в этих случаях обязательно падает мощность силовой установки, повышается расход горючего и ухудшается запуск.

Помимо того, проскакивание или разрыв грм составляющей может стать причиной сбоя поршнево-клапанной группы в двигателе. Клапаны, в ходе обрыва ремня, открываются навстречу поршню, что и приводит к внутренним проблемам двигателя.

Контроль состояния ремня грм – гарантия предотвращения тяжелейших последствий для силовой установки

Но важно уметь контролировать не только внешний вид ремня, но и степень натяжения. Самостоятельно, что вполне естественно, человеку с непрофессиональными навыками будет крайне сложно диагностировать правильность установки ремня

Чтобы не ошибиться, надо обращать внимание на ресурс эксплуатации ремня и состояние деталей, сопутствующих работе элемента. В частности, обеспечивающих степень натяжения и бесперебойную работу

Период замены важнейшей грм детали может быть разным. Это зависит от конкретного автопроизводителя. Кроме того, необходимо учитывать такой показатель, как оригинальность детали. Ясно, что «левые» фирмы легко могут изготовить бракованные ремни или ремни с сокращенным ресурсом пользования.

Важно также понимать, что на современном рынке довольно часто встретишь детали не стандартного, а типа universal. Что это значит? Все просто – универсальные детали, ремни в данном случае, изготавливаются не под конкретный автомобиль

Они не характеризуются удачным качеством априори, и хотя стоят дешевле оригинальных, к покупке не рекомендованы.

Отличить оригинальный ремень от универсального можно (есть несколько действенных способов). Если деталь универсальная, то для определения ресурса ремня и его замены, придется учитывать и это. Другими словами, если производитель указал, что ремень способен прослужить на его автомобиле 70 тыс. км пробега, этот никак не касается универсального. Этот прослужит точно меньше срока.

Как говорилось выше, срок службы ремня на переднеприводных Вазах составляет примерно 60-70 тыс. км пробега. Если автомашина приобретена со «вторички», не стоит доверять ее владельцу, утверждающему что ремень стоит новый, проблем с ним не будет.

Выбирая новый ремень грм для своей машины, рекомендуется обращать большое внимание на материал. Если на резине не остается никаких следов после нескольких сгибов внутрь и наружу, скорее всего, все с материалом в порядке

А вот напротив, если замечаются хотя бы малейшие микротрещины, такой ремень лучше сразу не брать.

Рекомендуется также сверять номер модели ремня с номером, указанным в мануале по эксплуатации на конкретную автомашину. Номера вряд ли будут совпадать, это большая удача, если такой ремень удастся найти. Но можно сверять ремни и по-другому: путем сопоставления длины, ширины и толщины старого заводского ремня и нового аналога.

Ремень надо проверить также по всей окружности. Если на ребрах будут заметны торчащие нити, будет проглядывать корд, лучше сразу отказаться от данного варианта.

Если нет соответствующих навыков и умения работать своими руками, замену ремня грм лучше доверить профессионалам. Вне всяких сомнений, кажущаяся на первый взгляд простой операция, может потрепать нервы и занять много сил. А самое главное – неграмотная замена способна привести к еще большим проблемам.

Безусловно, в большом городе легче будет найти качественный автосервис среди многочисленных вариантов. В сельской местности приходится надеяться на честность работников СТО или проводить данное мероприятие самостоятельно

Самое главное это то, что неважно, какой способ был выбран, важнее другое – сэкономить время и деньги, получив максимально качественный результат
