Как поменять цепь грм на ваз 2106 не снимая двигатель

Ремонт ГБЦ

Если с головкой блока цилиндров «Жигулей» шестой модели возникли неполадки, требующие снятия узла с автомобиля, то ремонтные работы можно провести в условиях гаража, подготовив соответствующий инструмент и комплектующие.

Демонтаж головки

Для снятия ГБЦ потребуется следующий инструмент:

• вороток с удлинителем;
• набор ключей;
• трещоточные рукоятки;
• головки на 13 и 19.

Последовательность действий по демонтажу узла такова:

1. Сливаем ОЖ из системы охлаждения.
2. Снимаем воздушный фильтр с корпусом, карбюратор, клапанную крышку, отсоединяем впускной и выпускной коллекторы, отводя последний в сторону вместе со «штанами».

3. Отворачиваем крепление и снимаем звёздочку с распредвала, а затем и сам распределительный вал с ГБЦ.

4. Ослабляем хомут и стягиваем шланг подвода ОЖ к отопителю.

5. Аналогичным образом снимаем патрубки, идущие к термостату и радиатору.

6. Снимаем клемму с датчика температуры.

7. Головкой на 13 и 19 с воротком и удлинителем откручиваем болты крепления ГБЦ к блоку.

8. Приподнимаем механизм и снимаем его с мотора.

Разборка головки блока

Полная разборка ГБЦ требуется для таких ремонтных работ, как замена клапанов, направляющих втулок или сёдел клапанов.

Из инструментов понадобятся:

• ключ на 17 и 21;
• рассухариватель;
• съёмник сальников;
• пинцет;
• пруток оловянного припоя d = 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Разбираем узел в таком порядке:

1. Демонтируем рокеры вместе со стопорными пружинами.

2. Рассухаривателем сжимаем пружины первого клапана и вынимаем длинногубцами сухари.

3. Снимаем тарелку клапана и пружины.

4. Съёмником стягиваем маслосъёмный колпачок.

5. Вынимаем клапан из направляющей втулки.

6. Аналогичную процедуру проводим с остальными клапанами.

7. Отворачиваем и вынимаем регулировочный винт.

8. Откручиваем втулки регулировочных винтов ключом на 21.

9. Демонтируем стопорную пластину.

10. После завершения процедуры ремонта, сборку ГБЦ выполняем в обратной последовательности.

Притирка клапанов

При замене клапанов или сёдел, необходимо выполнить притирку элементов друг к другу для обеспечения герметичности. Для работы потребуется:

• алмазная паста;
• электродрель с регулировкой оборотов.

Притираем клапаны следующим образом:

1. Наносим на тарелку клапана пасту для притирки.

2. Вставляем клапан в направляющую втулку и зажимаем шток в патрон электродрели.

3. Включаем дрель на малые обороты, прижимаем клапан к седлу и вращаем его сперва в одну, затем в другую сторону.

4. Притираем деталь до тех пор, пока на седле и фаске тарелки клапана не появится ровный матовый след.

5. Промываем клапаны и сёдла керосином, ставим их на место, заменив сальники.

Замена сёдел

Чтобы заменить седло, его потребуется демонтировать из ГБЦ. Поскольку в гаражных условиях специальное оборудование для этих целей отсутствует, поэтому для ремонта используется сварка либо подручные инструменты. Для демонтажа седла к нему приваривают старый клапан, после чего выбивают молотком. Новую деталь устанавливают в такой последовательности:

1. ГБЦ нагреваем до 100˚С, а сёдла охлаждаем в морозильнике двое суток.

2. Подходящей наставкой забиваем детали в корпус головки.

3. После остывания ГБЦ, зенкуем сёдла.

4. Фаски нарезаем фрезами с разными углами.

Видео: замена седла клапана ГБЦ

https://youtube.com/watch?v=isXBYTXK6eY

Замена втулок

Замена направляющих втулок клапанов производится следующим набором инструментов:

• молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм;
• рожковый ключ под развёртку.

Процесс замены втулок состоит из следующих шагов:

1. Выбиваем старую втулку при помощи молотка и подходящей наставки.

2. Перед монтажом новых деталей помещаем их в холодильник на 24 часа, а головку блока нагреваем в воде при температуре +60˚С. Забиваем втулку молотком до упора, предварительно надев стопор.

3. Развёрткой делаем отверстия согласно диаметру штока клапана.

О неисправностях натяжительного механизма

Натяжительный механизм цепи ГРМ на ВАЗ 2106 представляет собой систему, состоящую из трёх важнейших элементов:

• штуцер натяжительного башмака;
• натяжительный башмак;
• успокоитель цепи ГРМ.

Натяжительный механизм цепи ГРМ на ВАЗ 2106 — сложная система, состоящая из нескольких элементов

Все неисправности натяжительного механизма так или иначе связаны с износом или поломкой одного из вышеперечисленных элементов:

• поломка натяжительного штуцера. Она может произойти как из-за механического износа этой детали, так и из-за её коррозии. Какой бы ни была причина, итог один: натяжительный башмак перестаёт выдвигаться и давить на цепь ГРМ. В результате цепь утрачивает стабильность, начинает болтаться и бить по успокоителю, а в особо тяжёлых случаях она слетает с направляющих звёздочек или рвётся. Решение одно: заменить натяжительный штуцер. Ремонту эта деталь не подлежит, так как её корпус не разбирается (а даже если бы корпус и был разборным, найти в продаже запчасти к натяжительному штуцеру не представляется возможным);

• поломка успокоителя цепи ГРМ. Успокоитель ломается или из-за усталостного разрушения металла, или из-за ослабленной цепи ГРМ, удары которой привели к ослаблению крепёжных болтов с последующим обрывом успокоителя. Второй случай наиболее опасен, так как сломанные болты и части успокоителя могут привести к обрыву цепи ГРМ. А это, в свою очередь, приведёт к повреждению клапанов, цилиндров и к полному заклиниванию мотора. Устранить такую поломку даже с помощью дорогостоящего капитального ремонта удаётся далеко не всегда. Решение: замена успокоителя. Причина проста: успокоитель — деталь очень ответственная, и восстанавливать её с помощью сварки, к примеру, никто не станет. Условие только одно: новый успокоитель должен быть не китайским, а настоящим вазовским;

• износ натяжительного башмака. На рабочую поверхность натяжительного башмака нанесён толстый слой особого полимерного материала, устойчивого к истиранию. Но даже этот материал со временем трескается и истончается, что приводит к возникновению вибрации при работе цепи ГРМ. Вибрация сопровождается характерными ударами, частота которых увеличивается с повышением оборотов двигателя. Поскольку восстановить повреждённый полимерный слой без специального промышленного оборудования не представляется возможным, выход только один: заменить износившийся натяжительный башмак новым;

• цепь ГРМ не натягивается. Такое наблюдается, если цепь уже натянута до предела, и коленвал просто невозможно повернуть рожковым ключом. Возможен и второй вариант: автовладелец, решивший подтянуть цепь, недостаточно ослабил колпачковую гайку, удерживающую натяжитель, или штуцер натяжителя не разрядился из-за поломки. Решение очевидно: проверить состояния колпачковой гайки и штуцера, и устранить неполадки так, как это указано выше.

Итак, для натяжения провисшей цепи ГРМ не требуется каких-то особых навыков или знаний. Эта задача вполне по силам даже начинающему автолюбителю, хотя бы раз державшему в руках гаечный ключ. Всё, что нужно делать — в точности следовать рекомендациям, приведённым выше.

Проверяем и меняем цепь ГРМ на ВАЗ 2106

Для чего нужна цепь ГРМ и ее характеристики

Старые модели ВАЗ 2106 оснащались механическим плунжеромнатяжного устройства, в котором шток выдвигает пружина. В новых модификацияхустанавливаются плунжера гидравлического типа, они работают за счет давлениямасла. Цепь должна быть всегда натянута для корректной работы двигателя.

Натяжка осуществляется с помощью полукруглого башмака,который подпирает элемент слева. К цепи также примыкает пластина успокоителя.От соскакивания цепи с нижней звездочки в случае значительной растяжкиуберегает металлический ограничитель, находящийся на блоке цилиндров. Когдавращаются элементы привода, на цепь с разных сторон давит башмак и успокоитель.

Цепной привод ГРМ в силовом агрегате ВАЗ 2106 выполняетследующие функции:

Количество звеньев зависит от типа установленного двигателя.На шестые модели устанавливались силовые агрегаты объемом 1,3, 1,4 и 1,6. Длинахода поршня для моторов 1-го вида равна 66 мм, для двух других – 80 мм. Взависимости от объема силового агрегата берется цепь определенного размера:

При покупке цепи легко проверить количество звеньев, не занимаясь их пересчетом. Расправить изделие в длину так, чтобы половинки плотно прилегали друг к другу. Если концы легли одинаково, то количество звеньев 116, у короткой цепи крайнее звено будет повернуто под некоторым углом.

Определяем необходимость замены цепи

Эксплуатационный срок цепи ГРМ достаточно большой исоставляет около 100 тысяч километров пробега. С течением времени приэксплуатации машины цепь постепенно растягивается. При этом металлическиезвенья не деформируются, стираются их шарниры, появляется люфт, образуютсязазоры. Для небольшого участка эта выработка незаметна, но, если взять в целомпо цепному приводу, длина детали значительно увеличится.

Степень изношенности цепного привода определяется по такимсимптомам:

Если есть смещение хотя бы на 1 см, этоговорит о растяжении цепи.

Цепь, которая растянулась на более чем 10 мм, можетперескакивать через несколько звеньев по шестерням. Перепрыгивание через однусекцию чревато нарушением фазы газораспределения. В этом случае двигательвибрирует при любом режиме работы, часто глохнет, значительно падает егомощность. Признаки проявляются в виде выстрелов в выхлопную трубу иликарбюратор. Не помогает убрать вибрацию регулировка зажигания и подачи топлива.

При перескакивании на 2-4 зуба мотор глохнет и больше незапускается. Самая неприятная ситуация, когда поршни встречаются с клапанамииз-за нарушения фаз газораспределения. Это грозит капитальным ремонтомдвигателя.

Подготовка к замене: материалы, инструменты и разборка

При долгой эксплуатации силового агрегата изнашивается не только цепной привод, но и некоторые, связанные с ним элементы:

Процесс разборки несложный, но очень трудоемкий: приходитсяоткручивать большое количество гаек и болтов, демонтировать несколько узлов идеталей. Поэтому целесообразно менять все изношенные элементы, в том числешестеренки. Специалисты рекомендуют менять комплект ГРМ на «шестерку» инесколько дополнительных элементов, набор состоит из следующих деталей:

Понадобится высокотемпературный герметик. Шпонка шкива часто теряется при ремонте, а без нее сборка невозможна. Поэтому имеет смысл купить запасную, стоимость ее небольшая.

Из инструментов нужно подготовить:

Удобнее работы проводить на подъемном приспособлении, номожно обойтись без него, сняв капот у машины или лежа на земле.

На подготовительном этапе обеспечиваем доступ к приводу ГРМи передней стенке блока цилиндров. Для этого ждем, когда остынет двигатель,устанавливаем авто на ручной тормоз, выполняем следующие действия:

Демонтаж и установка нового цепного привода

При замене цепного привода ГРМ нужно строго придерживатьсяпошаговой инструкции:

Монтаж цепи и запасных деталей выполняем по следующемуалгоритму:

Чем больше опыта, тем быстрее проходит процедура. У квалифицированного специалиста процедура замены на «шестерке» займет не более трех часов, у малоопытного автолюбителя, конечно, больше. Поэтому для ремонта нужно выделить день, чтобы все выполнить, не спеша и качественно. Обязательно нужно перед запуском двигателя проверить метки.

Устройство и предназначение распредвала

При всем многообразии элементов и сопряженных систем мотора автомобиля силовая установка представляет собой рационально слаженный единый механизм. Мотор «шестерки» представлен «движком» четырехтактного типа, причем сменяемость тактов строго регламентирована. Этим и определяется назначение распредвала ВАЗ 2106, цена которого относительно высока и составляет 1000-1200 рублей, в зависимости от фирмы-производителя. Классический распредвал ВАЗ 2106 отвечает за последовательность (установленную очередность) работы клапанных элементов на открытие и закрытие изделия для отвода газовых продуктов сгорания воздушно-бензиновой смеси и работу впускного топливопровода.

Основное рабочее тело распределительного вала – кулачки, которые посредством воздействия на них других элементов изделия, в том числе цепи распредвала, «открывают» клапана с заданной периодичностью. Непосредственно цепь распредвала осуществляет взаимодействие шестерни и звездочки распредвала «шестерки» путем цепной передачи.

Каждому клапану соответствует отдельный кулачок, который при эксплуатации воздействием толкателя на выступающий сегмент давит на клапанный элемент, что вызывает его приподнимание, отчего в цилиндр в зависимости от положения элемента, либо идет поступление топливно-воздушной смеси, либо осуществляется вывод отработанных газов. При освобождении толкателя от контакта с выступающим элементом пружина своей силой растяжения «захлопывает» клапанный элемент.

Шейка опоры распредвала ВАЗ 2106 служит для монтажа изделия на отведенное положение. Сопрягаемые детали получают закалку помощью высокочастотного тока и проходят смазку в ходе эксплуатации.

Подготовительные операции

Вид под капотного пространства.

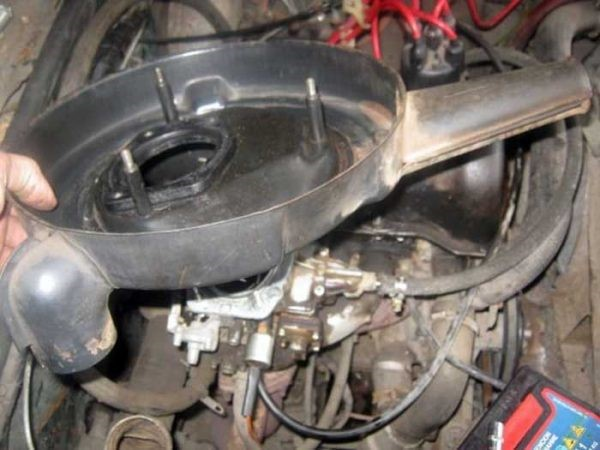

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Установка верхней мертвой точки

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Перед нами предстала удивительная картина.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

На распределительном валу находятся кулачки и шейки, посредством которых вал удерживается на опорах

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Головка блока цилиндров состоит из следующих частей: 1 — головка цилиндров; 2 — выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

• ширина фаз — 232˚;
• высота подъёма впускного клапана — 9,5 мм;
• запаздывание впускного клапана — 40˚;
• опережение выпускного клапана — 42˚.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Для улучшения динамических показателей автомобиля устанавливают «спортивный» распредвал

Таблица: основные параметры «спортивных» распредвалов на «классику»

Наименование	Ширина фаз, o	Высота подъёма клапана, мм
«Эстонец»	256	10,5
«Эстонец +»	289	11,2
«Эстонец-М»	256	11,33
«Шрик-1»	296	11,8
«Шрик-3»	304	12,1

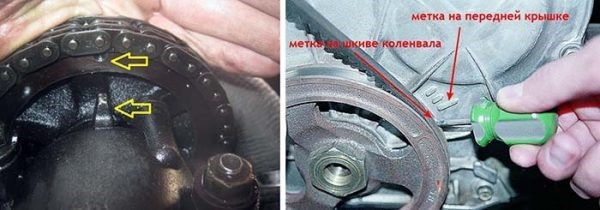

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
2. Люфт в трамблере.
3. Эллипсность звездочек ГРМ.

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Почему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

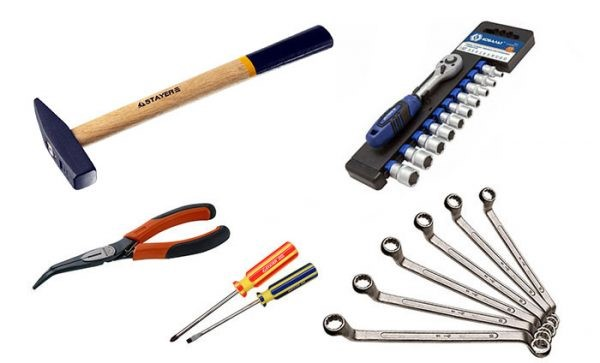

Остальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Замена цепного привода — пошаговая инструкция

Часть ремонтных работ ведётся из смотровой канавы. Придётся ослаблять ось генератора, демонтировать защиту и откручивать гайку храповика — перечисленные операции выполняются снизу автомобиля. Для полной замены привода лучше приобрести готовый ремкомплект ГРМ для ВАЗ 2106, состоящий из следующих запчастей:

• три звёздочки;
• цепь на 114 или 116 секций в зависимости от рабочего объёма мотора;
• башмаки успокоителя и натяжителя;
• механический плунжер (гидравлический менять не обязательно);
• прокладки для крышки и плунжерного устройства.

Из расходных материалов потребуется силиконовый высокотемпературный герметик, ветошь и тканевые перчатки

Перед разборкой обратите внимание на внешний вид передней части мотора — случается, что передний сальник коленвала пропускает смазку, двигатель покрывается слоем маслянистой грязи. Поскольку сальник установлен внутри крышки ГРМ, его нетрудно сменить во время ремонта

Рассмотрим звездочный натяжитель цепи ВАЗ для однорядной цепи

	Слева на фото Звездочный натяжитель цепи ВАЗ для однорядной цепи. Устанавливается вместо заводского. Замена осуществляется самостоятельно или на любом СТО без доработок. Подходит вместо родного один в один
	Звездочный натяжитель цепи ВАЗ для однорядной цепи показан вид сверху. Звездочка натяжителя закреплена в цельнометаллическом корпусе. Корпус имеет высокие прочностные характеристики. Испытания показали высокую надежность и высокий запас прочности корпуса
	Звездочный натяжитель цепи ВАЗ для однорядной цепи показан с нижней стороны. Расположение звездочки в точности соответствует центру и любого рода неточности исключаются. Башмак натяжителя цепи «Звезда» успешно прошел ряд испытаний на десятках автомобилей.

Рассмотрим звездочный натяжитель цепи ВАЗ для двухрядной цепи

	Слева на фото Звездочный натяжитель цепи ВАЗ для двухрядной цепи. Устанавливается вместо заводского. Замена осуществляется самостоятельно или на любом СТО без доработок. Подходит вместо родного один в один
	Звездочный натяжитель цепи ВАЗ для двухрядной цепи, показан вид сверху. Звездочка натяжителя закреплена в цельнометаллическом корпусе. Корпус имеет высокие прочностные характеристики.
Звездочный натяжитель цепи ВАЗ для двухрядной цепи показан с нижней стороны. Расположение звездочки в точности соответствует центру и любого рода неточности исключаются.

Сколько стоит Башмак натяжителя цепи «Звезда»

Чтобы дать гарантию на деталь 1 год без ограничения пробега используются только детали высокого качества. В соотношении цены и качества есть явный проигрыш в цене изделия. Цена натяжителя «Звезда» ниже его качества. Вы покупаете качественную деталь с гарантией!

Цена 810 грн.ТОЛЬКО ПОД ЗАКАЗ!!!Стоимость в других валютах покажет когданажмете кнопку «ОФОРМИТЬ ЗАКАЗ»

Цена 700 грн.Стоимость в других валютах покажет когданажмете кнопку «ОФОРМИТЬ ЗАКАЗ»

Мы даем гарантию на 12 месяцев!!! Если в течение 12 месяцев возникнет какая либо проблема с башмаком натяжителя цепи, то по условию гарантии мы обязуемся заменить натяжитель на новый, а свой вы отсылаете обратно к нам. Гарантия действует без ограничения пробега!Если в течение 15 дней с момента получения Вами товара на руки Вы по какой-либо причине останетесь недовольны им и пожелаете вернуть свои деньги за товар обратно, то Вы можете отправить товар обратно на склад в нашем городе, и мы вернём Вам оплаченные средства за товар, за вычетом стоимости доставки. При этом необходимо чтобы товар остался без повреждений и тогда мы готовы принять товар обратно и вернуть Вам оплаченную стоимость за товар (за вычетом расходов на доставку)

Башмак натяжителя цепи «ЗВезда», оплата — доставка!

Вы можете заказать «Башмак натяжителя цепи Звезда» прямо на нашем сайте. Для этого нажмите на кнопку

заказа — и уже в короткий срок Вы сможете получить башмак натяжителя цепи.

Доставка по Украине — осуществляется с нашего склада с помощью служб быстрой доставки: «Новая Почта», «Интайм», «Укрпочта» — на Ваш выбор. Мы отправим на склад

выбранной службы доставки — в Вашем городе.

Доставка в другие страны — осуществляется с помощью государственной почтовой службы «Укрпочта». Ваш заказ придет в ближайшее государственное почтовое отделение в вашем городе.

Отправка во все дни недели, кроме выходных и праздничных дней!

Срок доставки по Украине

— обычно составляет от1 до 3 дней с момента отправки, зависит от города/склада.Срок доставки в другие страны — в среднем составляет от12 до 20 дней, зависит от удалённости. Оплатить товар Вы можете как предварительно (до отправки) с помощью одного из способов, так и сделать заказ наложенным платежом

(оплата при получении). (Наложенный платёж только по Украине.) В другие страны отправка производится по предоплате!

Если Вы выбираете наложенный платёж — то Вы можете сделать заказ ничего не оплачивая и мы отправим Вам товар. На складе службы доставки Вы сможете предварительно осмотреть товар

— и если Вас всё устраивает — Вы передаёте сумму для отправки нам и забираете товар. Если Вам не подходит товар — Вы не обязаны его оплачивать, товар вернётся к нам обратно.

По всем вопросам доставки и оплаты — Вас всегда готовы проконсультировать по телефону и Skype в рабочее время.

*»Доставка осуществляется по тарифам почтовых служб и оплачивается при получении товара. В большинстве случаев эта сумма от 20 до 40 грн.»

Расскажите пожалуйста друзьям в соц сетях

Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная. Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту процедуру лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя. Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 – для откручивания гаек. При работе следует соблюдать аккуратность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

После снятия клапанной крышки с прокладкой внимательно осмотрите последнюю: вполне может быть, что её также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг – ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходим спецключ или сложная комбинация из включения пятой передачи, нажатия на педаль тормоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутит три гайки и шесть болтов, плюс три болта в нижней части крышки.

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки. Снять же звёздочку достаточно просто – достаточно открутить болт крепления. Снятие цепи ГРМ

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, — так она прослужит больше. После установки её желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала устанавливается таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение. Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место – только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапана не упираются в поршни, а метки совпадают, значит, всё сделано правильно.

На этом этапе нужно вернуть на мест крышку коленвала (предварительно смазав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.
