Датчик массового расхода воздуха признаки неисправности, причины, как проверить

Содержание:

Признаки неисправности
- Код ошибки ДМРВ
Почему ДМРВ приходит в негодность
- Неблагоприятные последствия неверной работы Датчика расхода топлива
Сколько стоит новый датчик
Восстановление датчика
- Что понадобится?
  - Выбор очистителя
Признаки неисправности ДМВР
- Как проверить датчик ДМРВ?
  - Показания напряжения исправного и неисправного датчика
Электронные ДМРВ
- Пластинчатые, проволочные
- Пленочные, мембранные
Как проверить датчик расхода воздуха (3 способы проверки)
Диагностика поломки
Признаки неисправности
- Код ошибки ДМРВ
Как снять и заменить ДМРВ на Приоре: какой датчик ставить на авто
Как проверить
Можно ли восстановить датчик массового расхода воздуха?
Очистка расходомера воздуха

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо , очень медленно разгоняется, глохнет, падает его мощность;
высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика

обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Почему ДМРВ приходит в негодность

Датчик массового расхода воздуха калина признаки неисправности

В управляющую систему приходит информация от индикатора расхода топливной массы о том, что воздух подходит к устройствам впрыска. Затем управляющий блок идентифицирует объем топливной массы, которая подается в согласно этих данных. Наиболее распространенная пропорция топливной и воздушной массы составляет 1 к 14. Когда индикатор ломается, нарушается образование данной составной массы и это влияет на динамические характеристики.

Неблагоприятные последствия неверной работы Датчика расхода топлива

При поломке ДМВР можно заметить изменения в поведении автомобиля. Главными признаками являются:

Снижение динамики машины: авто плохо разгоняется, ход его становится дерганным. Мотор может самопроизвольно заглохнуть либо не завестись. В случае ложного срабатывания либо посылке неправильного импульса в управляющий блок, на старте может податься лишнее или неполное количество топлива. Понятно, что мотору в этом случае недостаточно питания или его слишком много, вследствие чего он рискует быть залит или просто заглохнет. На приборной доске начинает гореть индикатор ошибки «Проверьте двигатель»

Обратив вовремя свое внимание на этот сигнал, можно избежать серьезных проблем. Повышается расход топлива

Если автомобиль изначально тратит 10-12 литров на 100 км, а потом внезапно начинает «кушать» бензин/дизтопливо по 15-20 литров, — это повод произвести проверку ДМРВ. Некоторые автомобили при подобной неисправности могут за короткое время опустошить бак, а потом вернуться к обычному расходу. Колебания силового агрегата. Подобное возникает, когда двигатель авто трудится вхолостую или при педальном нажатии. Угроза для машины кроется во внезапном повышении скорости без влияния водителя.

Если какой-то из выше описанных признаков обнаружен, следует немедленно обратиться в сервис для профилактического ТО авто. Дополнительно ко всему, машина может работать только на низких или только на высоких оборотах, что отрицательно повлияет на состояние двигателя.

Сколько стоит новый датчик

Признаки и симптомы неисправности датчика массового расхода воздуха: самостоятельная диагностика, очистка и замена дмрв

Безусловно, детали автомобилей стоят недешево, но при надобности их обязательно нужно приобретать, дабы транспорт работал исправно. Датчик следует покупать только в специализированных магазинах, где есть гарантия, а также там реально получить грамотную консультацию. Данная запчасть стоит в пределах 350 рублей. Как правило, такие варианты очень надежные и долговечные. Приобретать более дешевые бессмысленно, поскольку они по характеристикам ничем не уступают тем, которые за 350. Дешевле брать не стоит, потому что это в основном китайские детали, которые недолговечны и некачественны. Если вы затрудняетесь в выборе, то спросите у продавца, какой датчик лучше выбрать. В основном они все похожи, единственное отличие – цена. Отметим, что эту деталь также можно приобрести через Интернет. Главное – не вестись на дешевизну, но и не тратить все деньги на одну запчасть.

Как мы видим, любая деталь машины со временем приходит в негодность, поэтому ее нужно заменять. Что касается датчика холостого хода, то это приспособление время от времени тоже нуждается в замене для точности показателей. Достаточно часто из-за неисправного датчика у авто начинаются проблемы с мотором, ухудшается скорость и т.

п. При таких неполадках довольно опасно ездить на машине, так как нет гарантии, что мотор будет работать без «капризов», а в дороге это очень опасно. Не стоит рисковать самым ценным, лучше отдать авто в ремонт или собственноручно починить его.

Что такое ДМРВ ВАЗ 2114 и какие функции он выполняет? Первостепенной задачей регулятора является создание спеси из воздуха и топливных паров. Регулятор может осуществлять замер двух параметров, связанных между собой, а именно:

время реакции;
объем применяемого воздуха.

В соответствии с полученной информацией исправительное устройство определяет необходимый объем компонентов для создания смеси. При выдаче неверных данных смесь не сможет соответствовать режиму работы силового агрегата, соответственно, его мощность может снизиться, а расход топлива — вырасти.

Восстановление датчика

Пошаговая инструкция по чистке датчика массового расхода воздуха

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

ветошь;
набор гаечных ключей;
очистительное средство;
отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

WD-40. Универсальное средство, использующееся в том числе для чистки.
Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
Спирт.
Средство для очистки карбюраторных двигателей.
Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.
	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Признаки неисправности ДМВР

Устройство датчика массового расхода воздухаПризнаки неисправности датчика массового расхода воздуха могут быть прямые или косвенные. Рассмотрим, все возможные варианты:

Загорание на приборной панели Check Engine. В большинстве случаев, индикатор ЧЕК загорается по причине выхода из строя одного из датчиков, поэтому необходимо подключиться к ЭБУ, чтобы точно определить неисправность.
Падение мощности является только косвенным признаком, поскольку этой неисправности может быть и другая причина.
Увеличенный расход топлива. Конечно, все можно списать на бензонасос, но ДМВР необходимо также проверить. О нормативных показателях расхода топлива здесь.
Снижение динамики разгона. Неверное количество воздушной смеси, которое попадает в камеры сгорания, дает плохую зажигательную смесь, что в свою очередь, не дает автомобилю нормально разгоняться и приводит к рывкам при резком нажатии на педаль газа.
Плохой пуск или его невозможность. Богатая или бедная топливная смесь не может нормально детонировать, что повлечет за собой именно такие проблемы. А также возможно не прогорание топлива и хлопки в глушителе.
Плавающие обороты на холостом ходу. Разное количество попадающего воздуха в топливную смесь даст эффект, когда обороты будут, то понижаться, то повышаться.

Для точного определения неисправности датчика ДМВР необходимо провести ему диагностику.

Как проверить датчик ДМРВ?

Датчик массового расхода воздуха проверяется при помощи мультиметра

Датчик массового расхода воздуха проверяется достаточно легко. Для диагностики понадобится мультиметр.

Отключаем фишки от питания датчика и вставляем щупы измерительного прибора.
Подключаем щупы измерительного прибора: красным к жёлтому, а чёрным к зеленому (на массу датчика).
Теперь датчик перешел в аварийный режим, и воздух дозируется по последним показателям. Если при пуске двигателя питание не замыкается, то проблема в ДМВР.

Показания напряжения исправного и неисправного датчика

1.01-1.02 — показания нового датчика, всё в норме.
1.02-1.03 — есть износ, но параметры в пределах нормы.
1.03-1.04 — параметры рабочие, но уже есть износ.
1.04-1.05 — критические параметры, готовьтесь к замене, если есть деньги, то меняем. Возможно уменьшится расход топлива.
1.05 и выше — не рабочий датчик ДМРВ.

Замер при помощи скрепок — может быть погрешность у прибора. По показаниям видно что датчик «приказал долго жить»

Второй способ проверить работоспособность датчика массового расхода воздуха – это отключить от него питание и проехать несколько километров. Если работа двигателя улучшилась, то проблема именно в ДМРВ.

Электронные ДМРВ

Электронные варианты измерителей без подвижных механических узлов, надежнее, результаты точнее, не зависят от t° окружающей, рабочей, измеряемой среды.

Пластинчатые, проволочные

Другие названия пластинчатого ДМРВ — Hot Wire MAF Sensor. Базой тут выступает теплообменник с 2 тонкими полосами из сплава с добавлением платины, нагреваемые электричеством. Одна часть — рабочая, другая — контрольная. Работа основывается на разнице t° на каждой полоске. Их подвидом являются такие же устройства, но вместо пластины используется проволока.

Алгоритм: поток проходит через теплообменник, схема регистрирует интенсивность охлаждения, реагирует увеличением/понижением подающегося на нее тока, чтобы держать определенную постоянную разницу t° на сенситивных элементах.

Изменения подаваемого электричества и обрабатывает ЭБУ, определяя параметры поступления воздуха.

Этапы работы более подробно:

электросхема держит платиновую нить/пластину стабильно нагретой. Сплав имеет низкое сопротивление, стойкий к окислению, к химическим веществам, почти полностью не подвержен коррозии;
конструкция создана так, что походящий поток охлаждает рабочую нить;
по мере остывания проволоки на нее электронной схемой подается более мощный ток для того, чтобы обеспечить стабильность нагрева;
преобразователь переводит токовые показатели в значения разности потенциалов, напряжения. Результат измерения и пропущенное количество кислорода имеют определенную зависимость. Точное уравнение интегрировано в ЭБУ, по этому алгоритму система решает, сколько воздуха требуется в конкретный момент;
проволочные разновидности имеют опцию самоочистки, при которой платиновый элемент накаляется до +1000° C, при этом с его поверхности испаряются разные химвещества, загрязнения. Такие циклы постепенно истончают нить, что является причиной погрешностей, постепенному износу проволоки.

Пленочные, мембранные

Другие названия — Hot Film Air Flow Sensor, HFM. Сенситивные части — это кремниевые с платиновым напылением полоски.

Существует 2 типа указанных детекторов:

термоанемометрические с сенситивными элементами пленочного типа;
с диафрагмой утолщенного типоразмера.

Сначала опишем термоанемометрический вариант. Изделие являет собой усовершенствованный проволочный вариант. Но вместо нити применен кристалл Si, на поверхности платиновые прослойки, выполняющих роль резисторов, а именно: нагревательного, термоизмерительных (2 шт.) и датчика t° входящего вещества.

Как и у проволочного ДМРВ, сенситивная деталь находится в проходе для потока, и она постоянно подогретая электросхемой с нагревателем. При вхождении потока внутрь канала меняется его термопараметры, что отслеживается резисторами на 2 концах данного пути. Разница показаний — это разность потенциалов, оно же постоянное напряжение (0…5 В). Такой аналоговый импульс, подается на ЭБУ, там оцифровывается и обрабатывается.

Диафрагменный. Это вторая разновидность пленочных изделий, в них сенситивными деталями выступает утолщенная диафрагма на керамике. Активный детектор изделия отслеживает степень разрежения на коллекторе впуска по деформациям такой пленки. Последняя может трансформироваться, образовывая небольшие вздутия. Внутри размещены пьезоэлементы, преобразовывающие влияния потока в электроимпульсы, идущие на ЭБУ для обработки там.

Учет разница температур — основа почти всех вариантов детекторов количества воздуха в автомобиле (кроме устаревшего лопаточного), именно поэтому в большинстве случаев применяют два по-разному чувствительных элемента (или значение измеряется с разных сторон такой детали). И это логично, так как на температуру силовую установку влияют погодные условия подобные факторы, должен быть инструмент, обходящий их, таковым и является разница значений на чувствительных элементах ДМРВ.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

Ослабить хомут,
Снять воздушный патрубок,
Открутить винты крепления датчика к корпусу воздушного фильтра.
Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

Включить зажигание автомобиля, но двигатель не запускать,
Подключить красный (+) щуп мультиметра к жёлтому проводу,
Чёрный (-) щуп – к зелёному проводу разъёма.
Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Диагностика поломки

Если датчик расхода воздуха ломается, признаки неисправности могут быть самыми разными. В первую очередь, увеличится расход топлива, еще одним симптомом могут быть плавающие обороты ДВС.

Помимо этих признаков поломки, можно выделить следующие:

провалы в работе силового агрегата;
более медленный разгон авто, плохая динамика;
силовой агрегат может отключаться при переключении скоростей;
снижение мощности и увеличение расхода бензина;
прогретый ДВС более сложно завести;
появление лампочки Check на контрольном щитке.

Последний признак может не проявляться при полном выходе из строя контроллера. Как проверить ДМРВ своими силами? Диагностика заключается в выявлении импульса.

В том случае, если импульс будет пониженным, это свидетельствует о:

возможном замыкании либо обрыве проводки;
поломке регулятора;
некорректной работе ЭБУ;
окислении контактов;
о том, что контроллер не подключен.

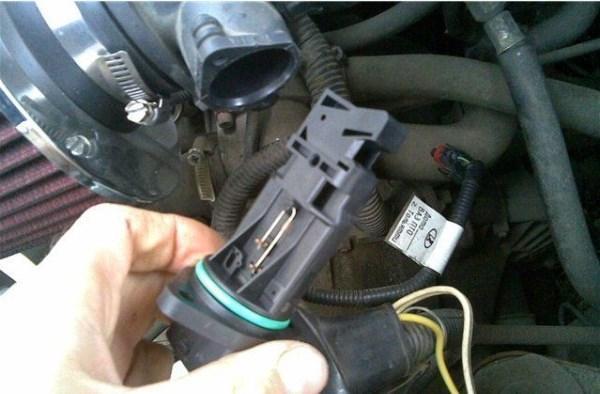

Засоренный регулятор расхода воздуха

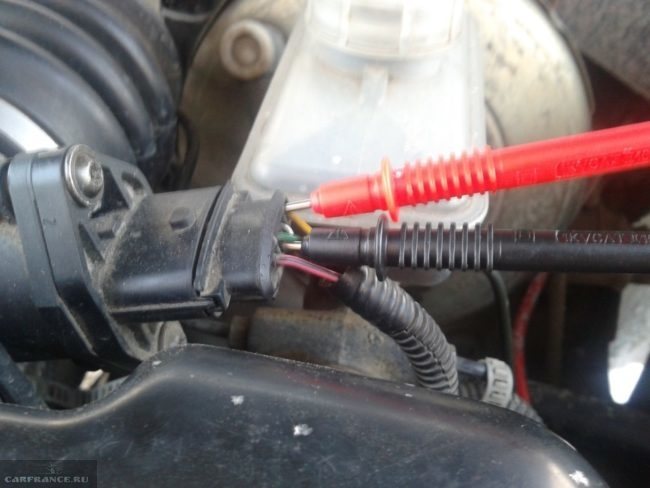

Проверка дмрв на ваз 2114 мультиметром

И третий способ, проверка с помощью мультиметра:

вставить мультиметр в систему для замера подачи тока. Режим должен быть до 20 Ватт;
объединить красный кабель с желтым (5 контакт), а черный с зеленым (3 контакт);
вставить ключ в зажигание и прокрутить, но не заводить машину;
мультиметр покажет показания, посмотрите их.
заводя автомобиль обороты резко колеблются, а нажимая на педаль газа двигатель глохнет;
сбрасывая полностью газ, обороты удерживаются пару секунд на пометке 2-3 тыс.
машина не может набрать скорость из-за отсутствия тяги;
на панели управления загорается инжектор “чек двигателя”.

Если движок и сам автомобиль проводят работу без перебоев, водители автомобиля ВАЗ 2114 редкого когда связывают загоревшую лампочку “чек” с работой ДМРВ. Поэтому, не стоит оставлять без внимания загоревший индикатор “чек” и считать это ошибкой компьютера.Если, описанные выше проявления выявлены, значит необходимо провести диагностику. Ведь неисправность системы ДМРВ, может быть схожа с другими поломками автомобиля.

Как расшифровать сведения мультиметра?

Мультиметр показывает от 0,006 до 1,01 В – это обозначает, что датчик еще новый. Через несколько недель, данные увеличатся на пару сотен единиц.
Если данные мультиметра находятся в районе от 1,01, 1,02 В – они обозначают, что датчик в режиме использования, это его рабочее состояние.
Датчик показывает 1,03 – 1,04 В, – такие показания будут обозначать, что рабочий резерв использован в половину.
Показания датчика 1,04В -1,05 В – такие показания обозначают, что датчик следует заменить на новый.
Показания датчика свыше 1,05 В посылаемые на ЭБУ — неверные. Скорее всего, производит работу не правильно, или вовсе не производит работу.

Распиновка ДМРВ

за пересылку данных с прибора ДМРВ на реле отвечает розово-черный кабель. Обозначен как контакт No2;
за заземление, кабель зеленого цвета. Обозначен как контакт No3;
белый, отвечает за питание прибора ДМРВ. Определен как контакт No4;
желтый кабель, определен как контакт No5 и отвечает за передачу импульса с ЭБУ (электронный блок управления).

Распиновка ДМРВ на ваз 2114

Но стоит учитывать, что цвета могут отличиться от выше описанных. Производители датчика, могут заменять описанные цвета, другими. Будьте внимательны!

По показаниям прибора, можно легко определи в чем конкретно неполадка. И не тратить время на выявление поломки. Также, основываясь по показания мультиметра, можно провести необходимые работы, например чистку, проверить контакты, либо провести подмену нового прибора самостоятельно. Но так же, стоит учесть, что тестер может завысить свои показания. Это риск сменить вполне рабочий датчик на новый, тогда когда он в этом не нуждается. Параметры датчика зависят от чистоты масс в цепи.

Признаки неисправности

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика
обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Как снять и заменить ДМРВ на Приоре: какой датчик ставить на авто

Процесс снятия ДМРВ на Приоре не сложный, но важно понимать, что его демонтаж нужно выполнять не только при замене, но и в том случае, если планируется его чистка. Инструкция по снятию ДМРВ выглядит следующим образом:

Отключаем клемму минус от «АКБ». Нужно это для того, чтобы сбросить адаптацию ЭБУ, или говоря простыми словами, обнулить память.
Ослабляется хомут крепления патрубка воздуховода к датчику.
Отсоединить патрубок воздуховода.
Снять фишку питания, поддев фиксатор снизу.
Используя ключ на «10», нужно выкрутить два болта крепления устройства к корпусу фильтра.
Снять изделие, после чего можно выполнить его замену, ремонт или очистку. Однако стоит еще раз отметить, даже при условии того, что чистка будет выполнена правильно, датчик после такого ремонта долго не прослужит, и вскоре все равно понадобится его замена.

На этом процесс снятия завершен. Установка нового изделия или этого же датчика выполняется аналогично

Важно только учитывать, что если ставится новый датчик, то со старого нужно снять уплотнительное кольцо, и надеть на новый

При установке на место, необходимо обратить внимание на стрелку. Именно в направлении стрелки и необходимо ставить изделие

Затяжку болтов нужно осуществлять с усилием 4-6 Нм, что исключит вероятность повреждения крепежной части в корпусе воздушного фильтра, и при этом обеспечится достаточное прижатие изделия.

Это интересно! Снимать ДМРВ рекомендуется даже в том случае, если у вас имеется специальная отвертка для вывинчивания саморезов крепления датчика к корпусу. Это нужно для того, чтобы прочистить не только чувствительный элемент, но корпус вентиляционного канала с сеткой, на которой скопилось наверняка немалое количество загрязнений.

Как проверить

Неполадки в цепи датчика или полный его отказ определяются
системой самодиагностики, и соответствующий код неисправности заносится в
память. Это самая простая неисправность, и она может быть легко исправлена.
Другое дело, когда нет неисправностей в памяти блока управления, а двигатель
после запуска глохнет. Снимите разъем с датчика массового расхода, если
двигатель после запуска работает на повышенных оборотах (резервный режим
работы), замените датчик. При отключении датчика на панели приборов загорится
сигнальная лампа аварийной работы. Отключить ее будет возможно после устранения
неисправности путем сброса на сканере.

Еще хуже, когда автомобиль имеет большой расход топлива, а все проверки ничего не дают. Попробуйте поменять датчик, это помогает, только следите, что бы датчик имел тип, соответствующий вашей системе управления.

Мультиметром

Наиболее простой способ проверки исправности ДМРВ является
использование мультиметра. Полной гарантии в определении дефектного датчика
способ не дает, но позволяет оценить исправность проводов и обрывов в датчике,
а также измерить напряжение на сигнальном проводе, поступающем на логический
элемент блока управления.

В первую очередь необходимо прозвонить целостность проводов
по схеме. В случае обнаружения обрывов, отремонтировать проводку и затем
приступить к анализу измеренных напряжений. Правильно проведенный анализ
полученных результатов предотвращает замену вполне исправного ДМРВ.

Приведем пример измерения сигнального напряжения на пленочном ДМРВ, устанавливаемого на автомобили ВАЗ. На мультиметре устанавливаем режим измерения постоянного напряжения с пределом шкалы до 20 Вольт. Включаем зажигание и щупами мультиметра проверяем напряжение на пятой (сигнальный — желтый провод) и третьей (масса – зеленый провод) точке разъема. Если мультиметр показывает 1,000 Вольт, то ДМРВ по данному напряжению считается исправным. Превышение напряжения на 0,06 Вольт является пороговым для систем, работающих на блоках Январь — 7.2 и Bosch M 7.9.7. На блоках Январь 5.1.х и Bosch M1.5.4. пороговым величиной является напряжение 1,035 Вольт.

Сканером

При проверке ДМРВ сканером необходимо подключить его к колодке диагностике и установить связь с блоком управления. В параметрах, при включенном зажигании, АЦП датчика массового расхода воздуха должен показывать 0,996 Вольт (пределы величин АЦП ДМРВ аналогичные, как при измерении мультиметром). Сканером также оценивается количество воздуха на холостом ходу и в режиме 3000 оборотов. Согласно типовым параметрам автомобиля ВАЗ в режиме холостого хода через ДМРВ протекает 9-10 кг/час воздуха, а в режиме 3000 оборотов – 52 кг/час.

Мотортестером

Мотортестр применяется в автомобильной диагностике в
качестве осциллографа. Исследуемые сигналы датчиков отображаются на экране
компьютера в виде осциллограмм, при этом величины сигналов определяются в любой
точке полученного графика.

Оценить качественную работу ДМРВ мотортестером можно применив методику записи выходного сигнала переходного процесса в момент включения зажигания. На осциллограмме исправного датчика время переходного процесса очень короткое и всплеск напряжения достигает 3,11 Вольт.

На второй осциллограмме всплеск напряжения достигает всего лишь до 2,8 Вольт, а переходный процесс растянут на несколько десятков миллисекунд.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.

Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.

Профилактика – эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

очиститель не должен содержать ацетон, эфир;
запрещены ватные палочки и сжатый воздух;
чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.

Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.
