Масло в интеркулере дизельного двигателя кайрона причины

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Чистка интеркулера своими руками

Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения.

Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.

Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности.

Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств.

Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000

В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя.

Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.

После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором.

Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер.

Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.

Полезный совет

Решая какие-то проблемы, часто путают причину и следствие. Так и с интеркулером, его замасливание — всего лишь следствие, а причин несколько, и наиболее важная — выброс смазочного масла турбиной из-за износа уплотнителей. К сожалению, износ — это естественный процесс, сопровождающий работу любого механизма, в том числе и турбины ДВС.

Наряду с этим, бывает износ из-за неправильной эксплуатации. При большой скорости вращения ротора подшипники усиленно нагреваются, поэтому для их охлаждения предусмотрена проточная система смазки под давлением, выполняющая одновременно и функцию охлаждения.

После остановки двигателя в конце поездки масляный насос прекращает подачу масла практически мгновенно, в то время как турбина на выбеге вращается еще некоторое время. При этом тепло выделяется, а охлаждения уже нет. Происходит тепловой удар, приводящий в отсутствие смазки к усиленному износу подшипников и уплотнений.

Чтобы исключить это явление, обладателям турбодвигателей рекомендуется не сразу глушить мотор, а позволить ему поработать 2 — 3 минуты на холостых оборотах, пока не снизится температура турбины. Некоторые современные машины оснащаются турботаймером, который останавливает двигатель через некоторое время после поворота ключа. Остальные владельцы могут установить это устройство самостоятельно.

Итак, чтобы поддерживать расчетный режим образования топливно-воздушной смеси на дизельных двигателях с турбонаддувом, необходимо внимательно следить за состоянием системы промежуточного охлаждения воздуха. Главной болезнью надувного дизеля является замасливание интеркулера. Поэтому при появлении первых симптомов — масляных потеков на подводящих патрубках, следует устранить причины возникших нарушений.

Из глушителя течет масло… Почему? Что делать?

Итак, для начала необходимо точно определить, масло ли течет из выхлопной трубы машины. Ведь в качестве масляных капель вполне могут приниматься капли конденсата с сажей или маслянистыми отложениями. Для определения природы капель необходимо поместить к выхлопной трубе работающей машины белый чистый лист бумаги. При этом эксперимент лучше всего осуществлять на прогретом моторе.

После того как на него попадут капли, необходимо убрать лист и высушить. Если жидкость высохнет без видимых следов, то, скорее всего, нет смысла переживать, ведь капли представляют собой конденсат. Если же на листе бумаги остаются жирные следы, то худшие подозрения осуществились – из выхлопной трубы течет масло.

Какие же могут быть причины подобного явления? И каковы последствия? Чаще всего течет из глушителя масло вперемешку с горючим. Подобное явление может быть следствием выхода из строя маслосъемных колец поршней или маслосъемных колпачков на клапанах одного из цилиндров силового агрегата. При этом для определения глубинной причины неисправности необходимо выкрутить свечи зажигания.

Деталь из цилиндра, в котором имеется поломка, будет забрызгана маслом. Оно будет на резьбовой части свечи. А горючее вместе с имеющимся маслом попадает в выпускной коллектор. То есть в данном случае в одном из цилиндров силового агрегата не происходит процесс сгорания топлива. Потому несгоревшее масло вместе с горючим и выбрасывается через глушитель машины.

Если течет из глушителя масло, то для дополнительной экспресс диагностики можно попробовать вынуть масляный щуп при работающем моторе. Если в таком случае из его отверстия будет идти сизый дым, то, скорее всего, вышли из строя или залегли кольца. Также может присутствовать критическая выработка в цилиндрах мотора. Если же дыма нет, то возможно обойдется заменой маслосъемных колпачков.

Для ликвидации возможного залегания поршневых колец существует несколько возможных методов. Можно попробовать залить в топливо соответствующие присадки. Кроме того, существуют средства, которые заливаются в отверстия выкрученных свечей зажигания. Хотя, не во всех случаях данные средства способны помочь.

Во всех остальных ситуациях не обойтись без разборки силового агрегата. Для начала можно попробовать демонтировать головку блока цилиндров и измерить их диаметры. Ведь в них может присутствовать эллипсность, которую можно устранить только гильзованием или расточкой блока цилиндров. А это операции не из дешевых. Да и самостоятельно без соответствующего оборудования их не осуществить.

После осуществления данных процедур естественно потребуется замена поршневой группы, что также выливается в довольно серьезные суммы.

В общем, в большей части случаев, когда течет из глушителя масло, результатом данной неприятности является полный капитальный ремонт силового агрегата.

Если речь идет о достаточно новом автомобиле, то проводить эту процедуру имеет смысл, хотя она и не из дешевых. Если же автомобиль достаточно старый, то возможно имеет смысл подыскать «живой» подержанный силовой агрегат с нормальным уровнем износа на замену старому. Такой вариант обойдется дешевле, чем ремонт родного мотора.

Течет из глушителя масло

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Читайте в этой статье

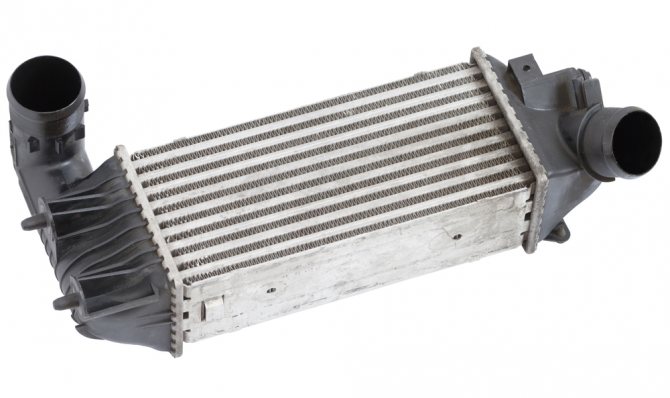

Для чего нужен интеркулер

Для начала, как он выглядит? Интеркулер — это, по сути, тот же самый радиатор охлаждения, только с каналами большего диаметра. И если в автомобильном радиаторе охлаждения циркулирует вода или антифриз, то через интеркулер проходит воздух, правда, тоже под давлением. Разделяются они в основном на два вида, отличаясь своим месторасположением:

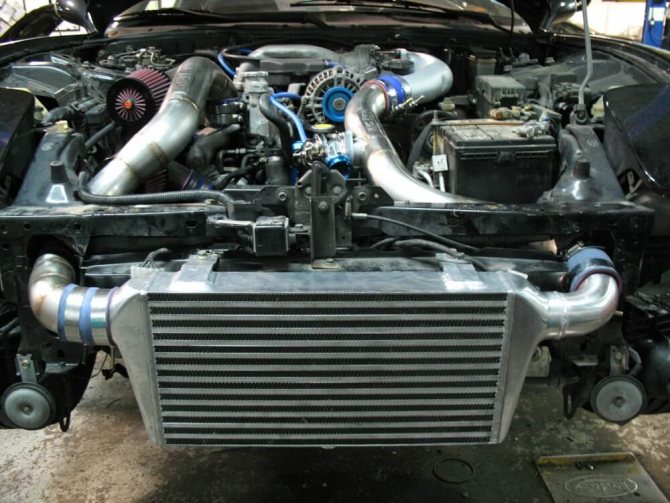

• фронтальные ставятся обычно в нижней части переднего бампера автомобиля. Часто для его установки приходится ставить специальные бампера либо переделывать штатные. Более спортивный вариант;
• горизонтальные. В основном именно они штатно устанавливаются на автомобили. Ставятся обычно сверху впускного коллектора и как можно ближе к крышке капота.

Для того чтобы понять, зачем нужен интеркулер, необходимо узнать назначение самой турбины. А нужна она для того, чтобы под давлением загонять воздух в камеру сгорания для обогащения топливной смеси, что увеличивает мощность двигателя. Но просто одной турбиной тут не обойтись и поэтому устанавливается топливный насос большей мощности.

Схема работы турбины

И сразу появляется новая проблема в виде неполного сгорания топлива. Почему ж это происходит? Из курса физики ясно, что горящее вещество имеет меньшую плотность по отношению к холодному, так же и воздух. Он, проходя через турбину, разогревается до двухсот градусов, а уже потом попадает во впускную систему мотора. А так как топлива в ней больше, чем обычно, то получается, что смесь недостаточно обогащена. Вот тут и пригодится интеркулер, ведь воздух, проходя через него, охлаждается до температуры около 60 градусов, вследствие чего в камеры сгорания попадёт больше кислорода. Благодаря этому топливо сгорает полностью, а значит, увеличивается мощность, динамика мотора и снижается количество вредных выбросов. Интеркулеры бывают пассивные, они охлаждаются за счёт движения воздуха, создаваемого при езде на автомобиле, и активными, с жидкостной системой охлаждения. Активные в основном и ставятся фронтально, они намного меньше по размеру, но для них нужен отдельный блок управления, а иногда и насос. Раньше интеркулеры ставили только на дизельные двигатели, теперь география их использования достаточно широка и их ставят практически на все виды двигателей, оснащённых турбиной. На обычных же моторах от них не будет никакой пользы, кроме более спортивного вида автомобиля.

Каким образом проверить интеркулер на гермитичность? | Устройство автомобиля

И как восстановить герметичность.

Распространенной причиной нарушения герметичности интеркулера являются образовавшиеся в его корпусе трещины и пробоины. О наличии неисправности должно свидетельствовать падение давления, а значит и КПД турбо-нагнетателя. Во время работы неисправный интеркулер будет издавать свист в проблемных местах корпуса. Также место пробоя может содержать заметные следы масла, поскольку во многих моделях воздух циркулирует в турбине вмести с ним. Если место разгерметизации не удалось найти ни по свисту, ни по наличию следов масла, воспользуйтесь старым советским методом — разведите в воде мыло и нанесите мыльную воду на корпус. На место разгерметизации укажут пузырьки. Восстановить герметичность можно заклеив пластиковый корпус эпоксидной смолой, а алюминиевый — заварив аргонной сваркой. Некоторый устраняют неисправность с помощью шурупа или болта, ввернутого в предварительно заготовленную в корпусе резьбу и заклеенного сверху алюминиевой фольгой.

Назначение детали

Конечно, некоторое число водителей не очень знают составные части автотранспорта, а тем более интеркулер и его предназначение

Но тут стоит вспомнить прошлое, а именно школу, когда проходили уроки физики.  Можно обратить внимание на тот момент, что когда происходит нагревание того или иного предмета, то он становится больше, а если остудить, то он тогда становится крепче. Таким образом, при наличии в транспортном средстве турбонаддува, сам воздух в нём ведёт движение через нагнетатель, и способствует передвижение выхлопными газами

Последние имеют большую температуру нагревания, и тем самым способствуют нагреванию кислорода, который применяется в топливной смеси и может колебаться от 150 до 200 градусов. Сама топливная смесь становится на много шире, и поэтому перерабатывается не полностью.

Таким образом, для лучшей работы приводного узла, соединяемую смесь необходимо остудить. Следует после турбины поставить радиатор, как вы поняли, это и есть интеркулер. Вследствие чего возможно увидеть неплохие изменения, а именно:

· Двигатель станет мощнее;

· Минимальное выделение вредных газов при выхлопе;

· Экономия бензина или дизельного топлива;

· Мотор станет эластичнее, из-за быстрой реакции, на иной подаче топлива.

Вначале радиаторы были предназначены только на автомобили с дизельным топливом, так как они очень капризные к большой температуре смеси, и поэтому еще один интеркулер значительно уменьшит температуру кислорода, который проникает из турбины от 50 до 75 градусов. В наше время, как производители, так и различные компании, устанавливают радиаторы на бензиновые двигатели.

Очень часто интеркулеры применяются воздушные, и похожи они на обычные радиаторы, разность между ними в том, что соты в середине пропускают кислород, а не жидкость. Такие радиаторы более эффективней, и не кусаются по карману, но ему нужно много места под капотом. Вот жидкостные интеркулеры по объёму меньше, без насоса, а также электронного щита управления — не будут работать. Так что можно выявить налёт масла на самом интеркулере  дизельного мотора, даже если он оборудован всем необходимым средством защиты.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

• Проверить масляный фильтр
• Проверить воздушный фильтр и состояние воздухопроводов
• Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
• Проверить состояние сальников турбины
• Проверить состояния маслопроводов
• Проверить уровень моторного масла в двигателе
• Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Диагностика и устранение неисправности

Моторное масло может попадать как в воздушный, так и в жидкостной интеркулер. В результате качество охлаждения наддувочного воздуха снижается, система турбонаддува не обеспечивает должной производительности.

В том случае, если турбина бросает масло в интеркулер, стоит начать с диагностики неисправностей турбокомпрессора. Масло часто гонит на интеркулер в случае проблем с маслопроводом. Указанный маслопровод является сливным патрубком и соединяет турбокомпрессор и картер двигателя. Необходимо визуально оценить состояние элемента на предмет наличия трещин, загибов и т.д.

Маслопровод со временем может деформироваться, уплотнительные элементы также могут прийти в негодность. Пережатый маслопровод будет означать, что в системе турбонаддува создается слишком высокое давление, а масло выдавливается через уплотнительные кольца. В случае обнаружения дефектов рекомендуется полностью заменить деталь и уплотнители. Если маслопровод изогнут, но повреждений нет, тогда решением проблемы может быть простое выравнивание данного элемента и надежная фиксация.

Во время осмотра стоит отдельно учитывать вероятность трещин самого корпуса интеркулера. Если таковые обнаружены, тогда возможно их устранение при помощи сварки. При наличии масла на интеркулере также обязательно производится осмотр воздуховода, который подводит воздух к турбине. Осмотрите элемент на наличие трещин и других дефектов.

Дополнительно понадобится проверить состояние воздушного фильтра. Если воздуховод поврежден и/или фильтр сильно забит, тогда достаточное количество воздуха не поступит в турбину. В турбокомпрессоре образуется разрежение, моторное масло «высасывается», уплотнители разрушаются и смазка попадает в интеркулер. Неисправность устраняется заменой/чисткой фильтра и исправлением дефектов/заменой воздуховода.

Еще одной причиной появления масла в интеркулере и в его патрубке выступает закупорка маслопровода, которая возникает в процессе эксплуатации турбодизеля или турбобензина. Для решения проблемы осуществляется демонтаж маслопровода и его тщательная промывка

Во время очистки необходимо соблюдать осторожность, так как существует риск повреждения стенок маслопровода

Сильное загрязнение охладителя маслом может указывать на то, что в картере двигателя слишком высокий уровень смазки. Избыток смазочного материала заставляет турбину кидать масло на радиатор охлаждения воздуха. Данная ситуация может возникнуть по нескольким причинам:

• значительный перелив моторного масла;
• проблемы с системой вентиляции картера;
• попадание ОЖ или топлива в систему смазки;

В первом случае будет достаточно удалить лишнее масло из двигателя, оставив в картере рекомендуемый объем. Второй случай относится к более серьезным неисправностям, так как попадание масла через маслопровод в турбину указывает на высокое давление картерных газов. Высокое давление свидетельствует о неисправностях системы вентиляции картера, а также может говорить об износе ЦПГ, разрушении поршневых колец, самого поршня или стенок цилиндра.

Отработавшие газы переполняют картер и начинают выдавливать моторное масло по сливной трубке в турбину, откуда смазка и попадает в интеркулер. Для устранения проблемы может потребоваться очистка системы вентиляции, а также вполне возможна необходимость капитального ремонта ДВС.

Воздушный фильтр

Это еще одна причина, почему в интеркулере дизеля масло. По регламенту фильтр должен меняться раз в 20-30 тысяч километров. Однако есть одна поправка. Если автомобиль эксплуатируется в экстремальных условиях, данный интервал нужно сократить в 2 раза. К таким условиям вовсе не относится мороз. Это езда в пыльной местности.

Когда происходит такт впуска, поршень идет вниз, при этом в системе вентиляции картера создается большое разряжение. Если фильтр будет забит, из-за перепада давления в системе вентиляции и впускном патрубке, масло будет попадать в интеркулер. Кроме того, из-за недостатка воздуха двигатель будет хуже ехать. Увеличится расход и снизится мощность.

Решение проблемы очень простое. Если воздушный фильтр забит, его нужно заменить на новый. Стоит он не слишком дорого, а потому не нужно медлить с его заменой.

Масло в интеркулере – что делать

Обнаружив масло снаружи или внутри интеркулера, необходимо установить, почему оно попало туда. Для этого делают следующее:

• проверяют работу системы вентиляции картерных газов;
• меняют масляный и воздушный фильтры;
• проверяют состояния маслопроводов;
• проверяют сальники турбины.

Если вы не знаете, как провести такую диагностику, посетите проверенный и надежный автосервис. Если по результатам проверки двигатель окажется полностью исправным, пересмотрите свою манеру езды. Быстрое движение по крутому подъему или горной местности, долгая езда на оборотах двигателя больше 2 тысяч в минуту ведет к повышению температуры охлаждающей жидкости.

Только после этого необходимо приступать к промывке интеркулера. Промыть интеркулер можно так:

• снимите интеркулер с двигателя (читайте инструкцию по ремонту и обслуживанию вашей машины, там написано, как это сделать);
• очистите наружную поверхность от грязи веником и струей воды;
• залейте внутрь смесь бензина, керосина и ацетона (соотношение 1:1:1) и оставьте на ночь;
• утром слейте получившуюся жижу;
• смешайте горячую воду и средство для мытья посуды (соотношение 1:100), затем залейте этот раствор в интеркулер;
• чтобы промывка была более эффективной, энергично потрясите его 2–3 минуты;
• слейте грязную воду и повторите такую же промывку еще два раза;

• слейте промывочный раствор и промойте интеркулер чистой горячей водой.

  Последствия развалившейся турбины

Иногда промывка производится с помощью солярки, ацетона, очистителя карбюратора или других легких нефтепродуктов. Некоторые умельцы, чтобы упростить обслуживание интеркулера, просверливают нижнюю часть корпуса устройства и приваривают к нему гайку, в которую вкручивают болт с медной шайбой. Каждые 3 месяца они выкручивают болт и сливают масло. Благодаря этому они не только избегают карбюрации, но и определяют примерное состояние двигателя и турбины. Когда мотор машины полностью исправен, масло в интеркулере, если и появляется, то в незначительных количествах.

Вывод

Теперь вы знаете, почему появляется масло в интеркулере и что делать, если такое произошло. Это позволит вам вовремя обнаружить неисправность мотора, оперативно устранить ее и не допустить ухудшения характеристик двигателя. Кроме того, вы узнали, как должна проходить правильная промывка промежуточного охладителя. Видео, расположенное ниже, поможет вам не только теоретически представлять описанные в статье явления, но и увидеть их вживую.

Что собой представляет интеркулер

Интеркулеры в данный момент используются:

• Воздушные. Их конструкция напоминает стандартный радиатор. То есть, такие интеркулеры имеют внутри соты, через которые при движении проходит воздух, тем самым охлаждаясь из-за замедления. Такие интеркулеры недорогие, но имеют большие размеры;
• Жидкостные. Подобные интеркулеры устанавливаются вместе с собственным насосом и «мозгами». Они занимают меньше места, но значительно дороже, поэтому практически не используются в массовом автомобильном сегменте.

Стоит отметить, что независимо от того, какой интеркулер установлен, все равно водитель может столкнуться с ситуацией, когда он обнаружит в нем масло.

Почему турбина гонит масло в интеркулер

Механизмы турбины работают на высоких оборотах и требуют хорошей смазки. Масло поступает из системы двигателя, смазывает узлы турбины и потом сбрасывается в картер. Именно это масло при неблагоприятных обстоятельствах, и может попасть в интеркулер.

Никому из автовладельцев не хочется услышать от мастера: Турбина погнала масло. Это значит, что устройство приходит в негодность и скоро потребуется ремонт или замена. Казалось бы, виновата сама турбина. Но это не так. Скорее всего её подвели помощники, по которым поступают масло и воздух. Турбина очень сложный и капризный механизм, работающий на больших оборотах. Что бы она хорошо справлялась с обязанностями нужны чистые масло и воздух, в достаточных количествах и под оптимальным давлением

Поэтому первым делом нужно обратить внимание на маслопровод, воздуховод и воздушный фильтр

Деформация сливного маслопровода

Выяснить эту причину замасливания проще других. Достаточно осмотреть маслопровод. По нему смазка сбрасывается в картер двигателя. Если трубка пережата, деформирована или неправильно изогнута, то масло по ней плохо отходит из подшипникового узла. Оно просачивается через уплотнители в корпус турбины и нагнетается через интеркулер в цилиндры. В этом случае простая замена недорогой трубки убережёт от дорогостоящего ремонта.

Загрязнение маслопровода

Масло из турбины стекает в картер самотёком. Поэтому даже простое загрязнение трубки приводит к затруднению слива и повышению давления в узлах турбины. Причинами могут быть:

• использование некачественного масла
• несвоевременная замена
• плохой герметик
• неправильно установленные прокладки

Под воздействием температуры грязные и дешёвые масла образуют нагар на внутренней поверхности и забивают маслопровод. Плохо установленные прокладки перекрывают входные отверстия. Герметик под воздействием температуры может попасть в трубку. Поэтому нужно использовать рекомендованное автопроизводителем масло и своевременно его менять. При монтаже маслопроводов применять термо и маслостойкие герметики. Внимательно и аккуратно устанавливать прокладки под фланцы. А загрязненный маслопровод необходимо снять и промыть.

Неисправный воздуховод

Воздуховод это обычная резиновая трубка, которую можно проколоть, порвать, пережать или прожечь. Его неисправность нарушит работу турбины и вызовет появление масла в интеркулере. Обычно воздуховод легко доступен и осмотр не вызывает затруднений. Любые повреждения свидетельствуют в пользу покупки нового. Стоит он недорого и меняется легко.

Критическое загрязнение воздушного фильтра

Воздух поступающий в двигатель загрязнен пылью, абразивом, выхлопными газами и прочими вредными частицами. Вся грязь скапливается на воздушном фильтре и он успешно справляется с обязанностями до определённого времени. Засорение фильтра атмосферного ДВС ведет к потере мощности и перерасходу топлива. В турбо моторах к этим проблемам может добавиться появление масла в интеркулере.

Грязный фильтр затрудняет поступление воздуха и на входе в турбину создаётся разрежение. Разрушаются уплотнители, и масло поступает в камеру нагнетания. Турбина начинает гнать его через охладитель в цилиндры.

Турбированные двигатели потребляют много воздуха, поэтому фильтр забивается чаще обычных и требует повышенного внимания.

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

• неисправности системы вентиляции картерных газов;
• забит масляный фильтр;
• грязный воздушный фильтр;
• перегрев мотора;
• турбина гонит масло из-за поврежденного сальника;
• изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

Забит масляный фильтр

Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

Грязный воздушный фильтр

Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.

Перегрев мотора

В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.

Турбина дает течь из-за поврежденного сальника

Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.

Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.

Изгиб возвратного маслопровода турбины

Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.
