Предназначение, выбор и замена лампочек в приборную панель

Изменить подсветку панели приборов на приоре довольно просто.

	Снимаем панель приборов с машины

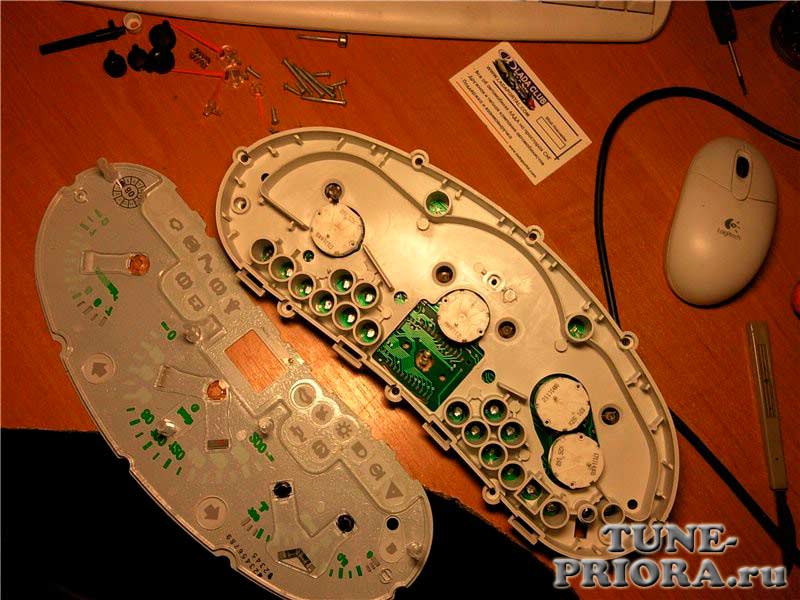

	Откручиваем все винты крепления, разбираем панель приборов
	Снимаем стрелки приборов. Подкладываем под стрелку визитку или кредитную карту (чтобы не поцарапать панель приборов), и, подцепляя  ножом под основание стрелки, выщелкиваем ее с оси
	Все стрелки сняты
	Снимаем накладку панели приборов. Но накладка находится на основании из оргстекла
	Поэтому отделяем накладку от основания из оргстекла
	Я решил изменить подсветку панели приборов с зеленого на белый цвет. Аккуратно лезвием ножа удаляем зеленое напыление с тыльной стороны накладки
	Вы можете увидеть разницу между зеленой и белой подсветкой панели приборов, часть символов успел очистить от зеленого напыления
	Полностью очищенная от зеленого напыления панель приборов приоры

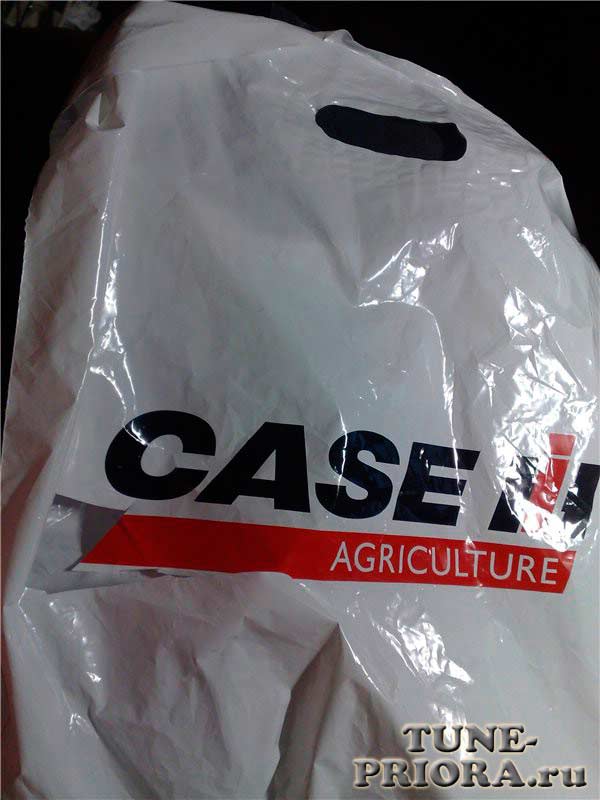

	Для изменения подсветки отдельных элементов пригодится полиэтиленовый пакет с цветными надписями и рисунками
	Вырезаем с полиэтиленового пакета необходимый цветной кусок…
	…который наклеиваем на накладку панели приборов с тыльной стороны
	Таким же образом делаем желтый цвет на спидометре и синий на шкале температуры
	Что касается подсветки, то со штатными лампочками не получится равномерной подсветки панели приборов. Поэтому было решено установить светодиодную подсветку панели приборов

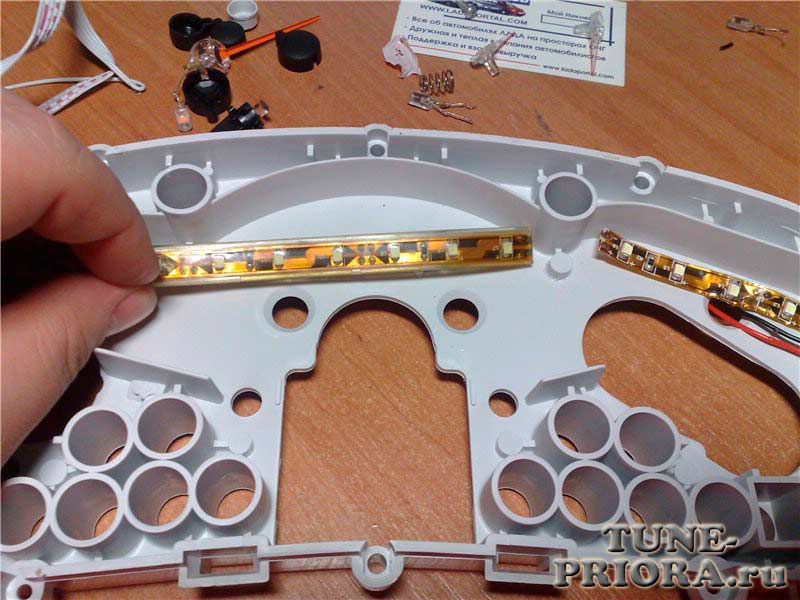

	Наклеиваем по периметру шкал панели приборов отрезки светодиодной ленты
	Соединяем наклеенные отрезки светодиодной ленты тонкими проводами, выводим питание. Питание подключаем к контактам штатной лампы подсветки, «плюс» к «плюсу», «минус» к «минусу»
	Далее разбираем дисплей, убираем светофильтр зеленого цвета, собираем обратно. Теперь дисплей тоже будет светить не зеленым цветом, а белым. Если же вы хотите сделать подсветку дисплея другого цвета, то можете установить светофильтр любого цвета (их можно приобести в рекламных агенствах города)
	Далее решено было улучшить подсветку стрелок приборов. Понадобятся CMD светодиоды красного цвета, 10 штук: по 3 CMD на тахометр и спидометр, и по 2 CMD на указатели уровня топлива и температуры двигателя

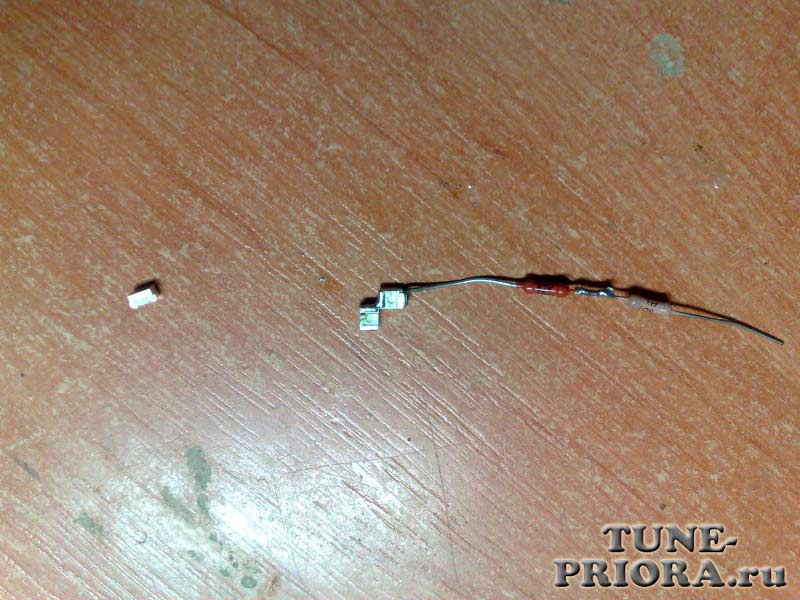

	Закреплять диоды можно любым удобным для вас способом. Я просто вплавлял их паяльником в оргстекло панели приборов…
	…а с обратной стороны также вплавлял прикрепленные к ним сопротивления
	Пилотная проверка, почувствуй разницу!
	При использовании 3 CMD я использовал сопротивления номиналом 130 Ом, при использовании 2 CMD -сопротивление номиналом 300 Ом
	В итоге поличил такой результат!
	Устанавливаем стрелки приборов
	Для сравнения, так выглядела панель приборов без подсвеченных стрелок. Выбор за вами!

Особенности организации светодиодной подсветки

Светодиодная лампочка для машины

Используя светодиодную подсветку для автомобиля можно использовать диодные лампочки со стандартным цоколем. Таким образом можно осветить кнопки приборов на панели. В ситуации, когда следует подсветить сразу несколько приборов, для качественного освещения следует использовать светодиодную лампочку, помещенную в специальный патрон. Для этого нужна специальная перепайка. Но можно просто купить в магазине или на рынке.

Кроме этого для освещения приборной доски автомобиля и его сигнализации можно использовать лампочки, которые дают узкий световой поток. Его можно получить у обычной лампочки путем применения специального рассеивателя (линз) для освещения. Таким образом в первой ситуации освещение окажется точечным, а во втором – световой поток будет падать под определенным углом. При организации подсветки кнопок можно применять источники света с направленным световым потоком. А вот для освещения панели спидометра и сигнализации следует отдать предпочтение лампочкам, дающим большой угол рассеивания. Хотя это уже можно оставить на индивидуальный выбор автовладельца.

Какие лампочки подходят

В
большей части современных автомобилей для подсветки приборной автомобильной панели применяют
следующие три вида лампочек:

Venom732 › Блог › Изменение цвета подсветки приборной панели

Подсветку в своей приборной панели поменял давно, езжу с белой и красными стрелками почти год. При встрече с одноклубниками и просто шкодаводами народ спрашивает где делал? у кого? В общем решил я помогать страждущим по мере сил и свободного времени. Способом заработать это не является, разве может чуть оправдать затраты на свое хобби — радиогубительство =)

Если Вы хотите изменить классический зеленый цвет приборной панели, кнопок салона или подсветки климата или даже Вашей магнитолы — обращайтесь =) Предложение актуально так же для владельцев VW и AUDI с приборными панелями серий 919 и 920.

В качестве опции могу допаять и активировать некоторые функции — например контрольную лампу открытия капота. (фото из интернетов) или инвертировать шкалы часов и одометра(черный фон и светящиеся цифры) — последние 2 фото.

Пайка осуществляется с применением паяльной станции — антистатическим паяльником и горячим воздухом. Элементы на плате в процессе пайки защищаются термостойкой лентой — это желтый скотч на фото.

В данный момент у меня небольшой запас диодов для приборок: белый холодный белый теплый оранжевый красный (для шкал и стрелок) синий (для шкал и стрелок)

На первых 4 фото приборка нашего товарища — шкодавода в процессе переделки =) Ниже я по-быстрому собрал стенд с разными вариантами диодов. В ближайшее время из своей приборки сделаю стенд с разными вариантами подсветки. ВОТ СТЕНД.

Комбинированная подсветка приборов

Чтобы осуществить данный тип освещения, необходимо запастись следующими материалами:

• двусторонний скотч;
• светодиод в патроне (три штуки);
• фольга.

Для того, чтобы снять приборную панель, необходимо уточнить этапы снятия с инструкцией, которая прилагается к транспортному средству. Алгоритм действий здесь имеет следующий вид:

• снимание приборную комбинацию;
• аккуратно отворачиваем спидометровый тросик и отсоединяем все имеющиеся штеккеры;
• в верхней части приборной панели должны размещаться источники подсветки – три лампочки. Также здесь будет зеленый светофильтр. Его можно убрать или оставить;
• проводится замена лампочки на светодиоды и устанавливаем рассеиватель из фольги. Его закрепляем с помощью двухстороннего скотча.

Готовая подсветка приборной панели

После этого осталось только собрать все детали панели и установить их на прежних местах.

Как заменить на приборной панели лампы подсветки

• Руль опускается в нижнее положение.
• Откручиваются два верхних самореза, декоративная накладка вытаскивается.
• Откручиваются три самореза фиксации приборной панели.

• Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
• Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
• После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

• Отвертка плоская.
• Отвертка крестообразная.
• Новая лампочка.

Инструкция проведения работ:

• Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
• Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
• Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
• Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
• Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
• Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

• Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
• Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
• Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
• Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
• Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
• Подключается аккумулятор.
• Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

• Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
• Дефлекторы направляются максимально вверх.
• Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
• Кнопка аварийной сигнализации вытаскивается.
• Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
• Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
• Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
• Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения.

Для примера я возьму скриншот с индикаторами приборной панели, который я уже показывал в рамках данной статьи.

Ошибки и способы их устранения отображаемые на приборной панели ВАЗ 2110

1. В случае если загорается индикатор наличия масла в топливе, рекомендуем вам его проверить. Для этого откройте капот автомобиля и посмотрите на шуп. Если он в по уровню масле, то скорее всего отошла фишка, в самой панели приборов.
2. У вас загорелся индикатор стояночного тормоза (ручного), скорее всего проблема в обрыве тросика.
3. Индикатор подзарядки аккумуляторной батареи показывает вам ошибки связанные с генератором. В случае если он загорелся рекомендую проверить вам ремень генератора (на обрыв). В общем данный значок на панели приборов показывает неисправность цепи электрической системы автомобиля.
4. Неисправность двигателя (Check Engine), говорит вам о нестабильной работе двигателя.
5. Дополнительный индикатор исправности работы двигателя
6. Включение левого поворота – информационный индикатор
7. Включение правого поворота– информационный индикатор
8. Индикатор дальнего света фар– информационный индикатор
9. Данный индикатор показывает наличие уровня тормозной жидкости. В случае возникновения неисправности проверьте наличие ТЖ в вашем автомобиле.
10. Данный индикатор показывает наличие топлива. В случае если он загорелся в баке у вас осталось примерно 5 литров бензина. Рекомендую вам заправится.

Порядок установки новых лампочек

1. При наличии неисправностей в той или иной лампе, первым делом выкручиваем тот нерабочий патрон, где она находилась.
2. Выкручиваем его против часовой стрелки, соблюдая аккуратность.

Демонтируем патрон с лампочкой аккуратно.

Диодная лампочка готова к установке.

1. После того, как все новые лампы установлены на места, проверяем их на работоспособность, путём подключения колодки проводов к панели приборов без её предварительной фиксации.
2. Когда всё проверено и работает, можно собирать всё в обратном порядке, не забывая надёжно закручивать каждый болт.

Диодные лампы светят ярче и лучше.

Что это за услуга?

Замена светодиодной панели приборов и светодиодная подсветка дверей проводится с целью организовать свое водительское место максимально удобно и комфортно, особенно все, что связано с освещением. Так как панель приборов это основные данные по движению и она всегда в поле зрения, то она должна быть, в первую очередь, приятна для восприятия. Что такое панель управления и для чего она нужна — знают все, даже если не знают, как она устроена. Приборы связаны с жизненно важными системами автомобиля и выводят показания, в понятных для водителя цифрах или шкалах. Организация панели прибора выполняется в двух вариантах:

1. Имеет механическую природу, и работает за счет электричества, производимого аккумулятором: визуальная поверхность, на которой нарисованы шкалы и цифры, подсвечивается лампами;
2. Экран компьютера.

Организации панели управления первого типа самая распространенная. В освещении консоли управления участвуют 4-ре лампы, которые влияют на качество подсветки. И это качество можно менять: сделать более насыщенным или наоборот приглушенным, поменять цвет освещения или сделать его комбинированным.

Светодиодные лампы для приборной панели различаются по форме светодиода, и, соответственно, светорассеиванию:

• точечное свечение;
• рассеянное свечение.

Для модернизации панели приборов необходимо заменить обычные лампы на светодиодные и изменить световые фильтры. При этом возможно два варианта замены: простая или полная.

Замена Лампочек Приборной Панели Калина

Как это делается замена приборная панель на приборной панели Лада Калина

Однако, нередко, что подсветка на приборной панели перестает работать или работает, но с перерывами. Без светящихся лампочек неудобно, а главное. опасно водить машину, как в сумерках, так и ночью. Мало того, что водитель должен искать нужный продукт на ощупь, но он также теряет способность контролировать техническое состояние машины, так как электронные индикаторы просто не появятся на приборной панели.

Эта неисправность, как многие уже предполагали, может привести к аварии на дороге, поэтому ее следует устранить как можно скорее.

Подготовка к замене лампы

Замена лампочек в приборная доска Лада Калина. это простой процесс, поэтому даже опытный водитель может справиться с таким событием. Самое сложное в этой работе. проникнуть в осветительные приборы, это мероприятие проводится не только для замены неисправных лампочек, но и в том случае, если владелец автомобиля хочет заменить обычный осветительный прибор на светодиодный.

Прежде всего необходимо пройти подготовительный процесс, суть которого заключается в снятии панели автомобиля. После удаления торпеды вам необходимо подготовить следующие инструменты:

• устройство, называемое «тестером»;
• несколько отверток;
• новые светодиодные или обычные лампы.

Лучше всего менять лампочки в гараже, который будет хорошо освещен.

Пошаговая замена светильников

Для замены лампочек на панели приборов Лада Калина Все сделано правильно, специалисты рекомендуют выполнить это в следующей последовательности:

Замена ламп подсветки обогревателя лада калины

В этом видео я подробно объясняю, как замещать

лампы подсветки комбинации приборовКалин .

1. После снятия торпеды инструмент Панель с крестовой отверткой, вам нужно открутить два крепежа, которые крепят спидометр.
2. Затем контактный блок отсоединяется от панели, при отсоединении их цвет должен учитываться во избежание путаницы при сборке.
3. После отсоединения проводки используется тестер, которым каждый колба проверено на работоспособность. Если устройство указывает, что предмет вышел из строя, его следует заменить, удалив основание.
4. Удобнее всего откручивать базу обычными плоскогубцами, прокручивая базу по ходу по часовой стрелке.
5. Вместо лампочки, которая стала непригодной для использования, устанавливается новая лампа того же размера.
6. Все части, которые были удалены, возвращаются в исходное положение.

Тогда нужно только проверить результат выполненной работы, ссылаясь на него зажигание. Если огни на приборной панели, это означает, что работа выполнена правильно и владелец автомобиля может гордиться своим успехом даже без опыта.

Этот процесс замены обычных светильников можно считать завершенным, и такое мероприятие займет не более 2 часов, с учетом подготовительного процесса и выбора необходимых инструментов. Трудно не согласиться с тем, что замена лампочек на приборной панели достаточно проста без помощи профессионалов, но если у вас возникают трудности во время работы, вы всегда можете посмотреть обучающее видео в Интернете.

Установка светодиодной лампы

Многие автовладельцы, особенно любители тюнинга, предпочитают использовать светодиоды для замены обычных лампочек, которые освещают приборную панель. Лада Калина. Для этого события вставляются оба диода, которые вставляются в так называемые розетки, предназначенные для обычных ламп, и светодиодную ленту. Последний просто наклеивается по периметру приборной панели.

Процесс замены светодиодных ламп осуществляется так же, как мы анализировали ранее. Единственное, что нужно сделать перед началом работы, это слегка обрезать кончик диода. Диод должен быть разрезан очень аккуратно, чтобы не повредить световой элемент. Если вы не подаете файл, диоды не будут давать рассеянный свет, а это означает, что элемент освещения будет освещать только одну точку.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Для чего нужна дополнительная подсветка?

Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:

• придать приборной панели новый необычный вид;
• качественно подсветить важные элементы приборной доски;
• сделать дополнительную подсветку салона транспортного средства;
• сделать поездку на машине более комфортной;
• повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.

Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:

отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;

Диоды

светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.

Светодиодная лента

Несмотря на простоту работы со светодиодной лентой, наиболее часто для освещения приборной панели автомобиля используют диоды. Такой выбор связан с определенными преимуществами использования именно такого типа подсветки.

Установка своими руками

Самостоятельная замена светодиодной подсветки не доставит никаких проблем. Перед установкой нужно обязательно проверить все лампы на исправность, а также посмотреть степень освещения. Далее осуществить следующие действия:

отсоединить клемму со знаком минус от аккумулятора;
подготовить рабочее место: максимально отодвинуть кресло и опустить руль, если есть такая возможность;
отсоединить приборную панель;
снять стекло: делайте это очень осторожно, особенно, если оно приклеено;
заменить лампочку или полностью диодную ленту;
проверить работу системы и затем установить стекло и панель обратно, вернуть в привычное положение руль и кресло.

После этого процесс замены приборной подсветки можно считать завершенным. Главное, чтобы после процедуры все приборы можно было видеть четко в темное время суток. Это обеспечит безопасность на дороге и не даст испортиться зрению. При замене нельзя упускать ни одной детали, при этом разбирать панель очень аккуратно. Если все сделано правильно, то комфортная езда будет обеспечена водителю.

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

• С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
• Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части. В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.

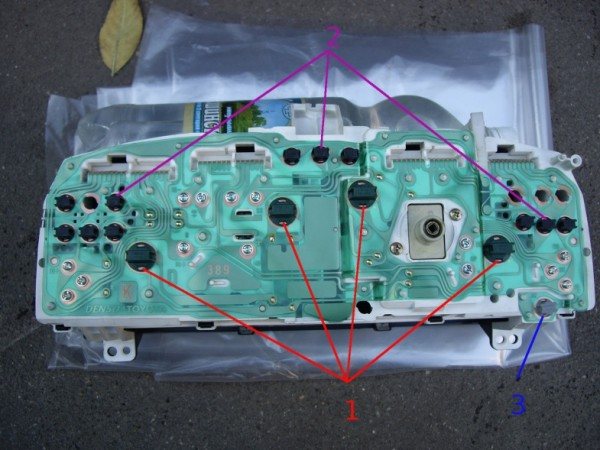

• Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) — меняем подсветку своими руками

• В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
• Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
• Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
• Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
• Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Как снять и лампы на Lada Priora

• Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
• Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
• Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.
• Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
• Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
• После замены ламп, проведите сборку панели в обратной последовательности.

В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

Особенности приборной панели автомобиля ВАЗ 2110

Приборная панель ВАЗ 2110

Комбинация на торпеде автомобиля ВАЗ 2110 приборной панели включает:

1 – показывает температуру охлаждающей жидкости. Если стрелка этого указателя переходит в красную зону шкалы, это говорит о перегреве двигателя

Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения

• 2 – тахометр. Показывает примерную частоту, с которой вращается коленвал двигателя. Чтобы получить истинное значение частоты вращения агрегата нужно показание стрелки прибора умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает на повышенной частоте, что опасно для продолжения движения автомобиля.
• 3 – спидометр. Положение стрелки указывает на примерную скорость движения авто в км/час.
• 4 – показывает уровень топлива.
• 5 – кнопка для сбрасывания на счетчике суточного пробега.
• 6 – дисплей для счетчика суточного пробега и одометра.
• 7 – дисплей для указания времени.

На фото показана установка лампочек на панели:

• Позиции 1 – применяются для подсветки стрелок приборов и шкал.
• Позиции 2 – самые маленькие по размерам применяются в желтых индикаторах и красных сигнальных. Такие лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
• Позиция 3 – имеет средний размер, применяется для указания низкого уровня бензина, в момент, когда стрелка на нуле. Перегорает очень редко.

Установка лампочек на панели

Заключение

Для того, что качественно провести замену освещения приборной доски, можно использовать как отдельные светодиоды, так и целую светодиодную ленту. При этом подсветка может осуществляться как отдельной части консоли, так и всей ее площади. Главное – правильно подключить диоды и ленту, не перепутав полярность проводов.

https://youtube.com/watch?v=mdK5vqLVzKE

Светодиодные лампы T5 в приборную панель.

Светодиодные лампы в приборную панель с цоколем t5 бывают двух типов: с направленным светом и с рассеянным, это зависит от места применения. В различных кнопках и выключателях, лучше использовать направленные светодиоды t5 (с узким углом рассеивания), в панель приборов, подсветку спидометра, лучше использовать лампы t5 с большим углом рассеивания.

Светодиодные лампы с цоколем t5 светят ярче, чем обычная лампа, имеют значительно больший срок службы чем обычные лампы.

Светодиодные лампы устанавливают в приборную панель в замен обычных ламп с цоколем t5.
