Где находится топливный фильтр на лада ларгус — Автомобильный журнал

Что представляет собой фильтрующий элемент в топливной системе?

Исправное состояние компонентов системы напрямую зависит от качественных показателей применяемого топлива. Отечественному обывателю не понаслышке известно, какой вред указанным узлам может доставить некондиционный бензин. Топливный фильтр выполняет функцию очистки топлива перед его подачей в топливную рампу к форсункам, а затем в виде смеси в камеры сгорания.

К проверке степени засорения топливного фильтрующего элемента владельцу не только Лада Ларгус, но и любой другой модели «ВАЗ» следует прибегать спустя каждые 20 тыс. км пройденного пути.

Альтернативный вариант

Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.

Комплектующие бренда JS Asakashi

Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушекNissan:

  • JS ASAKASHI FS22001
  • JAPANPARTS FC-130S
  • PATRON PF3924

Артикулы топливного фильтра

Назовём здесь артикулы топливного модуля: 8200307403, 6001547605 и 6000591702. Также фирма Рено использует артикул 172024388R. Что касается фильтра-сетки, оригинального артикула нет, зато есть аналоги-заменители:

  • MASUMA MPU025N
  • NPA NP51109412

Для чего предназначен фильтр?

Бесперебойное функционирование моторов 8 клапанов и 16 клапанов обеспечивается при условии корректной работы системы топливоподачи. Таким образом, достигается более длительная сохранность компонентов цилиндропоршневой группы. Фильтр призван «отвечать» за обеспечение чистоты топлива, поступающего внутрь камер мотора.

Это подразумевает факт присутствия в числе задач данного элемента таких функций:

  • предотвратить проникновение вместе с топливом в мотор твердых частиц разного происхождения, которые способны спровоцировать быстрый износ, не только хона на стенках гильз, но причинить двигателю непоправимый ущерб;
  • позаботиться о максимальном продлении ресурса агрегата.

Замена детали

Заменить топливный фильтр на Ладе Ларгус не столь сложно, если знать, где он расположен и как правильно провести ремонтное мероприятие. Стоит отметить, что процедуру замены сможет осуществить даже авторемонтник-любитель, так как весь процесс крайне прост. Особой подготовки мероприятие не требует, за исключением принятия следующих мер:

  • поставьте автомобиль в меру просторном и ровном месте, надёжно зафиксировав его (ручник, подставки под колёса и т. п.);
  • подготовьте базовый набор для авторемонта: набор ключей, пару отвёрток, ветошь и перчатки;
  • заранее приобретите бензонасос в сборе или «сеточку» бензонасоса отдельно (например, подойдёт подобная деталь от Рено Логан).

Непосредственно процедура замены занимает не более получаса времени, естественно, если вы не собрались полностью разбирать бензонасос и пытаться «дедовскими» способами провести очистку фильтра или заменить его на самодельный. Более того, этого делать нежелательно лишь потому, что неправильно прочистив или собрав бензонасос можно спровоцировать более серьёзные поломки топливной системы вашей Лады Ларгус. Стоит ли оно того? Скорее всего, нет.

Итак, алгоритм замены топливного фильтра таков:

  1. Снимите подушку заднего дивана и поднимите находящейся под ней пластиковый люк. Для удобства работы может потребоваться убрать в сторону и ковровое покрытие.

Предварительно отключив аккумулятор, подогните язычок на разъёме бензонасоса и отключите его.

Далее, необходимо подключить аккумулятор и завести мотор. Заведённый двигатель должен проработать несколько секунд и заглохнуть. После этого – снова обесточьте систему, отключив клеммы аккумулятора.

Замена сеточки фильтра

На Ладе Ларгус топливный фильтр грубой очистки – это съёмная сетка перед насосом. Заменить её будет просто:

  1. Отщёлкиваем фиксаторы стакана (3 шт.);

Начинаем разбирать модуль

Самый первый элемент в топливном тракте

Для чего предназначен фильтр?

Бесперебойное функционирование моторов 8 клапанов и 16 клапанов обеспечивается при условии корректной работы системы топливоподачи. Таким образом, достигается более длительная сохранность компонентов цилиндропоршневой группы. Фильтр призван «отвечать» за обеспечение чистоты топлива, поступающего внутрь камер мотора.

Это подразумевает факт присутствия в числе задач данного элемента таких функций:

  • предотвратить проникновение вместе с топливом в мотор твердых частиц разного происхождения, которые способны спровоцировать быстрый износ, не только хона на стенках гильз, но причинить двигателю непоправимый ущерб;
  • позаботиться о максимальном продлении ресурса агрегата.

Вы не сможете узнать, загрязнен ли топливный фильтр, если не будете регулярно проверять его целостность и состояние. Из-за специфики конструкции топливный элемент на «Ларгусе» наделен «богатырским ресурсом». Как говорит АвтоВАЗ, фильтры топлива вместе с бензонасосом рассчитаны на весь период эксплуатации авто, то есть около 160 тыс. км пробега. Но правда ли это? Судя по практическому опыту, нет.

Учитывая среднюю статистику, можно выделить следующее:

  • сетка-фильтр в форсунке инжекторной системы, которая пропускает через себя топливо после первичной и тонкой очистки могут прослужить не более 30-45 тыс. км пробега;
  • главный топливный фильтр обладает ресурсом, равным 80-120 тыс. км пробега.

Опытные авторемонтники советуют каждому владельцу «Ларгуса» демонтировать целый модуль бензонасоса и проверять уровень загрязненности фильтра каждые 20 тыс. км пробега. Также проверку проводят, если наблюдаются:

  • небольшая потеря тяги;
  • проблемы с топливной системой;
  • снижение или увеличение расхода топлива.

Основным отличием того, что загрязнился именно топливный фильтрующий элемент, является постепенное появление описанных выше симптомов.

СНЯТИЕ И РАЗБОРКА БЕНЗОНАСОСА — ЛАДА ЛАРГУС БЛОГ

Снимаем топливный модуль при выходе из строя любого из его элементов. Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.

В салоне автомобиля поднимаем подушку сиденья второго ряда.

Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.

Вынимаем крышку лючка топливного бака и отводим ее в сторону.

Шлицевой отверткой отжимаем фиксатор…

…и отсоединяем колодку проводов от крышки топливного модуля. Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено. Выключаем зажигание.

Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.

Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.

Снимаем прижимное кольцо. На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.

Приспособление для отворачивания прижимного кольца

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.

Вынимаем резиновое уплотнительное кольцо топливного модуля. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом. Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Освобождаем фиксатор датчика указателя уровня топлива.

Снимаем датчик указателя уровня топлива.

Отверткой освобождаем три фиксатора стакана…

…и снимаем стакан с корпуса фильтра.

Соединение канала регулятора давления топлива уплотнено резиновым кольцом.

В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.

Потянув, снимаем с топливного насоса сетчатый фильтр. Теперь его можно промыть или заменить.

Отверткой отжимаем фиксатор крышки топливного модуля…

Новая Лада: Модельный ряд LADA Largus – Сатурн-Р: дилер LADA в г. Пермь (Пермский край)

…и отводим крышку.

Снимаем пружину с направляющей.

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

Вынимаем топливный насос из гнезда в корпусе топливного фильтра. Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…

…снимаем трубку с патрубка насоса. Сборку и установку топливного модуля проводим в обратной последовательности.

Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака. Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.

При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке. Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2. Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника. После установки модуля включаем зажигание и проверяем герметичность соединений. При установке крышки лючка топливного бака ориентируем ее так…

…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.

Топливный фильтр Lada Largus

Для очистки бензина, который поступает в силовую установку, на автомобиле Лада Ларгус имеется топливный фильтр. В процессе эксплуатации транспортного средства расходник теряет свою пропускную способность, так как забивается мусором.

Из-за этого мотор перестает стабильно работать, а на бензонасос ложится дополнительная нагрузка. Для решения проблемы с забитым фильтром необходима его замена. Выполнить ее не особо сложно своими руками.

Артикул фирменного топливного фильтра Лада Ларгус

Фильтры тонкой и грубой очистки горючего на Лада Ларгус входят в состав топливного модуля. Официально производитель допускает замену стакана только в сборе. Поэтому ни фильтр тонкой очистки, ни сеточка не обладают собственными артикулами и не поступают в розничную продажу. Поэтому приобрести оригинальные новые расходники по отдельности невозможно, а в сборе с модулем дорого.

Оригинальный топливный стакан Лада Ларгус с двигателем на 8 клапанов имеет артикульный номер 172024388R. Аналогичный узел применяется и на автомобилях с мотором на 16 клапанов. Фирменный топливный модуль стоит от 18000 до 30000 рублей.

Так как стоимость оригинального модуля с фильтрами тонкой и грубой очистки высока, водители прибегают к покупке аналогов. Среди них достаточно много хороших вариантов. В таблице ниже представлены наилучшие альтернативы родному топливному стакану.

Таблица — Аналоги топливного модуля на автомобиль Лада Ларгус

Фирма производитель Артикульный номер Ориентировочная стоимость, рубль
Krauf KR0820M 2500-4000
Bosch 986580957 5400-7000
ERA 775120A 3800-5000
Pierburg 700468770 4800-6000
Messmer 775120A 4200-5300

Несмотря на отсутствие в продаже оригинальных фильтров тонкой очистки топлива, желая сэкономить, автовладельцы приспособили для Лада Ларгус расходники от других машин. В таблице ниже представлены фильтры, которые подходят для восстановления нормальной работоспособности модуля.

Таблица — Топливные фильтры тонкой очистки на автомобиль Лада Ларгус

Фирма производитель Артикульный номер Ориентировочная стоимость, рубль
Japan Parts FC130S 900-1100
Profit 15350023 800-1000

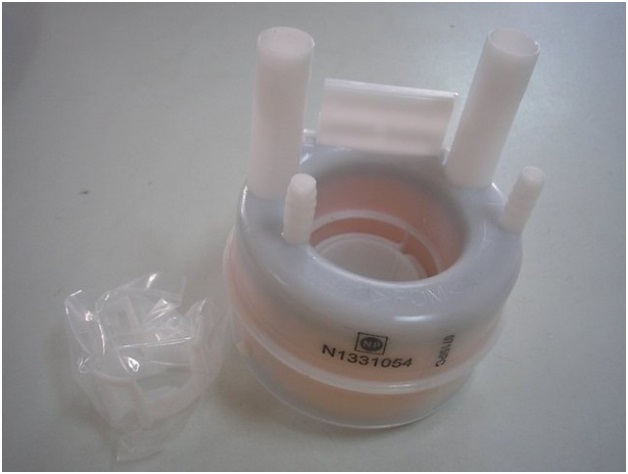

Nipparts N1331054 600-670
Ashika 3001130 910-1300

Сеточки-фильтр от некоторых других машин также подходят для Лада Ларгус. В таблице ниже представлены сторонние производители, чьи расходники рекомендуется ставить при забивании сеточки грубой очистки.

Таблица — Топливные фильтр-сеточки на автомобиль Лада Ларгус

Бренд производителя Номер по каталогу Примерная цена, рубль
Francecar FCR210141 270-350
Knecht-Mahle KL4161 320-400
Opel 4408101 190-230
Mercedes 4534700400 700-900
Renault (RVI) 7700845961 400-450

Расположение топливного фильтра

Фильтры тонкой и грубой очистки совмещены с топливным стаканом. Сам модуль находится непосредственно в бензобаке. Для его демонтажа потребуется снять задний ряд сидений.

Периодичность замены топливного фильтра

Согласно официальным заявлениям производителя топливный модуль и соответственно находящиеся в нем фильтры, рассчитан на весь срок службы автомобиля. Его замена не предусмотрена, поэтому не существует никаких официальных рекомендаций по периодичности установки новых расходников.

Опыт эксплуатации Лада Ларгус показал автовладельцам необходимость замены топливных фильтров как тонкой, так и грубой очистки. Согласно наблюдениям водителей сеточка забивается, когда пробег приближается к 30-50 тыс. км. Чуть дольше служит фильтр тонкой очистки. Его замена обычно необходима при пробеге 60-100 тыс. км.

О необходимости сменить топливный фильтр говорят нижепредставленные симптомы:

  • сложности с пуском мотора;
  • рывки во время движения;
  • при интенсивном разгоне глохнет мотор;
  • двигатель плохо работает под нагрузкой;
  • ухудшение динамики;
  • появились посторонние звуки при работе бензонасоса.

Замена топливного модуля и фильтров

Инструкция по замене топливного модуля и входящих в него фильтров тонкой и грубой очистки представлена ниже.

Снять задний ряд сидений.

  • Изъять топливный стакан. При наличии нового модуля заменить его.
  • Для замены сеточки следует частично разобрать стакан.

На что влияет размер шин и дисков

Увеличениедиаметрадиска Увеличениешириныдиска Увеличениеширинышины
Стиль автомобиля улучшится улучшится улучшится
Удержание дороги улучшится улучшится улучшится
Точность рулевого управления улучшится улучшится улучшится
Сцепление шин с дорогой не изменится не изменится улучшится, но только на сухой дороге
Устойчивость к аквапланированию не изменится не изменится ухудшится
Комфорт на неровной дороге ухудшится не изменится улучшится
Шум от дороги не изменится не изменится усилится
Расход бензина не изменится увеличится увеличится
Износ шин не изменится не изменится увеличится

Чем меньше величина неподрессоренных масс (к ним относится масса шин и дисков), тем лучше автомобиль будет держать дорогу и быстрей разгоняться. Например, если на машину поставить колеса, которые будут легче на 2 кг каждый, то разгон до 100 км/ч сократится на 0,2 секунды.

Внимание! Установка колес большего размера может привести к проблемам калибровки ABS и ESP (системы могут работать некорректно)

Разбираем модуль с целью заменить фильтр

Где на рено логан находится топливный фильтр? Как уже было отмечено выше, порядок разборки электротопливного модуля Лады Веста или Xray зависит от того, что именно планируется менять. Тут существуют как особенности, в случае замены того или иного элемента, так и общий порядок действий, не зависимо от того, что именно подлежит ремонту.В случае, когда меняется датчик указателя уровня топлива, нужно:

  • Сначала снять с вывода регулятора давления наконечник провода.
  • Одновременно отжимая фиксаторы, снять с крышки проводную колодку.
  • Воспользовавшись плоской отвёрткой, освободить фиксатор, который держит колодку.
  • После того, как колодка окончательно отсоединена, можно снять сам датчик. Для этого необходимо от пазов отжать два специальных фиксатора.

Несколько иной порядок разборки предусмотрен в случае, если планируется замена регулятора давления:

  • Как и в прошлом случае, необходимо начинать со снятия наконечника провода.
  • После этого, помогая себе плоской отвёрткой, необходимо снять специальный фиксатор в виде пружины.
  • Только после этого, можно с крышки модуля снимать сам регулятор.

Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.

Разбираем модуль насоса

Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.

Добиться результата сразу не получалось ни у кого.

Вместо штатных патрубков, чёрных, блестящих и красивых, можно купить гофрированные шланги от автомобиля ВАЗ-2110. Такая замена является проверенной.

Будем выполнять все шаги так, будто пытаемся заменить бензонасос:

  1. Наклоняем подушку дивана, убираем её. Поднимаем пластиковый люк, отводим вперёд ковровое покрытие. Вынимаем круглую крышку из отверстия;

Избавляемся от лишних деталей

Сначала – патрубок, затем – фиксатор

Сняв модуль в сборе, можно будет заменить фильтр-сеточку. Старайтесь не терять уплотнительное кольцо, установленное между модулем и баком.

На Ладе Ларгус топливный фильтр грубой очистки – это съёмная сетка перед насосом. Заменить её будет просто:

  1. Отщёлкиваем фиксаторы стакана (3 шт.);

Начинаем разбирать модуль

Самый первый элемент в топливном тракте

Монтаж всех модулей и узлов проводят в обратном порядке. Если сетка не сильно повреждена, её можно только промыть и высушить. Поможет автохимия на основе ксилола или оксиэтилированных спиртов.

Топливный фильтр Лада Ларгус

Топливный фильтр со временем засоряется присутствующими в бензине примесями и требует замены. Лада Ларгус здесь не исключение. Как выяснить, что топливный фильтр пришел в негодность и «просится» на замену? Можно ли выполнить эту процедуру самостоятельно, не прибегая к услуге сервиса? Какие последствия ожидают топливный контур и мотор, если пренебречь своевременной заменой? Таких вопросов может возникнуть целая уйма, особенно у малоопытного обладателя Лада Ларгус. Наш материал призван внести ясность в обозначенные аспекты и помочь многим владельцам решить данную проблему собственноручно.

Что представляет собой фильтрующий элемент в топливной системе?

Исправное состояние компонентов системы напрямую зависит от качественных показателей применяемого топлива. Отечественному обывателю не понаслышке известно, какой вред указанным узлам может доставить некондиционный бензин. Топливный фильтр выполняет функцию очистки топлива перед его подачей в топливную рампу к форсункам, а затем в виде смеси в камеры сгорания. Если владелец применяет качественный фильтр и заправляет своего «коня» только на проверенной станции, то система будет служить без сбоев весьма длительное время.

Рекомендация специалиста

Для чего предназначен фильтр?

Бесперебойное функционирование моторов 8 клапанов и 16 клапанов обеспечивается при условии корректной работы системы топливоподачи. Таким образом, достигается более длительная сохранность компонентов цилиндропоршневой группы. Фильтр призван «отвечать» за обеспечение чистоты топлива, поступающего внутрь камер мотора.

Это подразумевает факт присутствия в числе задач данного элемента таких функций:

  • предотвратить проникновение вместе с топливом в мотор твердых частиц разного происхождения, которые способны спровоцировать быстрый износ, не только хона на стенках гильз, но причинить двигателю непоправимый ущерб;
  • позаботиться о максимальном продлении ресурса агрегата.

Принцип действия

В модели Лада Ларгус конструкция фильтрующего компонента имеет необычное решение, поэтому его замена топливного фильтра может вызвать ряд несущественных сложностей. Узел состоит из двух компонентов, которые обеспечивают очистку поступающего в систему топлива. Они находятся в самом насосе и представляют собой единый модуль, заменить который возможно целиком. Производитель заложил в фильтрующий компонент завидный ресурс, который при соблюдении владельцем регламентных требований, может достичь 160 тыс. км.

Рекомендация

Симптомы неисправности

Самыми распространенными признаками засорения фильтра в системах питания моторов 8 клапанов, так и 16 клапанов являются:

  • появление неоправданно завышенного топливного потребления;
  • присутствие рывков мотора, особенно в момент нагрузок;
  • мотор склонен троить;
  • перебои в топливоподаче;
  • резкое снижение уровня тяги.

В некоторых ситуациях мотор Лада Ларгус начинает неоправданно глохнуть, находясь в режиме холостых оборотов. Прийти к мнению о засорении фильтра можно лишь спустя некоторое время, когда указанные признаки будут прогрессировать в своем проявлении. Если поломка сопровождается внезапным характером, то вероятно, что причина кроется не в фильтре.

Подготовительный этап

Важно знать, где стоит фильтрующий элемент. Здесь рекомендуется осуществить такие действия:

  • обеспечить постановку авто LADA Largus на ровную площадку и добиться устойчивого проветривания ремонтного места;
  • запастись потребным инструментом и новым насосом.

Замена топливного фильтра

  1. Откидываем подушку сидения кормы и открываем крышку люка.
  2. Отключаем предохранитель питания насоса.
  3. Запускаем двигатель LADA Largus и даем ему возможность выработать присутствующее под давлением в контуре топливо. Агрегат заглохнет.
  4. Отключаем питание посредством съема клемм с АКБ.
  5. Отсоединяем топливные магистрали, подходящие к модулю насоса.
  6. Откручивает фиксирующий диск.
  7. Освободив сборку насоса внутри посадочного гнезда, извлекаем ее и заменяем новым аналогом. Если требуется заменить только сеточный фильтр, выполняем это действие.
  8. После сборки конструкции по обратному алгоритму обязательно проверяем герметичность системы.

Ларгус оснащен Magnetto Wheels

На Лада Ларгус производитель устанавливает 15-дюймовые версии, которые поставляет корпорация «Magnetto Wheels». Такие изделия имеют условную маркировку параметров в виде: «6×15/4×100 D60.1 ET50».

Теперь расшифруем по частям:

  • «6» характеризует ширину изделия в дюймах;
  • «15/4х100» — здесь имеем: 15-дюймовый с 4-мя точками крепления к ступице и расстоянием между центрами отверстий под крепеж, равным 100 мм;
  • «D60.1» обозначает диаметр отверстия в центре;
  • «ET50» — величина вылета, которая в нашем случае составляет 50 мм.

Владельцы утверждают, что на LADA Largus отлично подойдут диски от Логан. Их параметры следующие «5,5×14/4×100 D60.1 ET43». Для комплектования таких дисков необходимо будет приобрести резину 185х70хR14.

Артикул фирменного топливного фильтра Лада Ларгус

Фильтры тонкой и грубой очистки горючего на Лада Ларгус входят в состав топливного модуля. Официально производитель допускает замену стакана только в сборе. Поэтому ни фильтр тонкой очистки, ни сеточка не обладают собственными артикулами и не поступают в розничную продажу. Поэтому приобрести оригинальные новые расходники по отдельности невозможно, а в сборе с модулем дорого.

Оригинальный топливный стакан Лада Ларгус с двигателем на 8 клапанов имеет артикульный номер 172024388R. Аналогичный узел применяется и на автомобилях с мотором на 16 клапанов. Фирменный топливный модуль стоит от 18000 до 30000 рублей.

Так как стоимость оригинального модуля с фильтрами тонкой и грубой очистки высока, водители прибегают к покупке аналогов. Среди них достаточно много хороших вариантов. В таблице ниже представлены наилучшие альтернативы родному топливному стакану.

Таблица — Аналоги топливного модуля на автомобиль Лада Ларгус

Фирма производитель Артикульный номер Ориентировочная стоимость, рубль
Krauf KR0820M 2500-4000
Bosch 986580957 5400-7000
ERA 775120A 3800-5000
Pierburg 700468770 4800-6000
Messmer 775120A 4200-5300

Несмотря на отсутствие в продаже оригинальных фильтров тонкой очистки топлива, желая сэкономить, автовладельцы приспособили для Лада Ларгус расходники от других машин. В таблице ниже представлены фильтры, которые подходят для восстановления нормальной работоспособности модуля.

Таблица — Топливные фильтры тонкой очистки на автомобиль Лада Ларгус

Фирма производитель Артикульный номер Ориентировочная стоимость, рубль
Japan Parts FC130S 900-1100
Profit 15350023 800-1000
Nipparts N1331054 600-670
Ashika 3001130 910-1300

Сеточки-фильтр от некоторых других машин также подходят для Лада Ларгус. В таблице ниже представлены сторонние производители, чьи расходники рекомендуется ставить при забивании сеточки грубой очистки.

Таблица — Топливные фильтр-сеточки на автомобиль Лада Ларгус

Бренд производителя Номер по каталогу Примерная цена, рубль
Francecar FCR210141 270-350
Knecht-Mahle KL4161 320-400
Opel 4408101 190-230
Mercedes 4534700400 700-900
Renault (RVI) 7700845961 400-450

Модуль электробензонасоса (МЭБН) — снятие/установка

Каталожные номера данных деталей см. здесь

Разборка топливного модуля показана здесь.

Топливный модуль: 1 – стакан; 2 – топливный фильтр; 3 – крышка модуля; 4 – датчик указателя уровня топлива; 5 – поплавок

Когда менять бензонасос

Поводом для замены бензонасоса, помимо его полного отказа, обычно является изменившееся поведение автомобиля.

Наиболее характерные признаки выхода насоса из строя: — частичная потеря мощности; — неадекватная реакция на «газ»; — нестабильная работа мотора на ми нимальных оборотах холостого хода; — изменение тональности работы мотора; — шум в топливном баке; — неуверенный пуск двигателя.

Во всех этих случаях виноват, как правило, механический износ деталей электробензонасоса или подгорание его контактов. Иногда просто загрязняется топливный фильтр на входе. Его можно промыть, а лучше приобрести новый и заменить. Для проведения этих операция необходимо снять топливный модуль.

Установить автомобиль на рабочее место и затормозить стояночным тормозом.

Для автомобилей с кузовом «универсал «

Наклонить вперед задний ряд сидений ( для 5-ти местной комплектации ) или средний ряд (для 7-ми местной комплектации).

Поднять крышку и поднять обивку пола.

Для автомобилей с кузовом «фургон «

Снять облицовку средней стойки с правой стороны.

Снять правую часть перегородки кузова.

Снять правую переднюю часть пола грузового отделения

Операции для всех комплектаций автомобилей

Снять крышку 1, рисунок 11-26, люка электробензонасоса.

Рисунок 11-26 — Снятие крышки люка электробензонасоса.

Отжав отвёрткой фиксатор.

. отсоединить колодку 1, рисунок 11-27, жгута проводов заднего от модуля 2 электробензонасоса.

1 — колодка жгута проводов заднего к модулю электробензонасоса; 2 — модуль электробензонасоса; 3 — гайка крепления модуля электробензонасоса; 4 — бак топливный; 5 — трубка топливного трубопровода

Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. «СовПлим»). Выключить зажигание.

Отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).

Нажать на пружинные фиксаторы соединителя трубки 5 топливного трубопровода и движением вдоль оси штуцера отсоединить трубку от модуля электробензонасоса.

Повернуть гайку 3 (прижимное кольцо) крепления модуля бензонасоса против часовой стрелки (приспособление Mot. 1397 или ключ 67.78129704 L для снятия и установки прижимного кольца модуля электробензонасоса).

Чертёж простого присособления для отворачивания и заворачивания прижимного кольца модуля бензонасоса

Если приспособления не имеется, то отворачиваем с помощью подходящего инструмента, например монтажной лопаткой. Упираясь в пазы в панели пола кузова, толкаем поочерёдно в разные рёбра по окружности прижимного кольца. (тоже самое нужно сделать при сборке)

снять модуль электробензонасоса, выводя поплавок датчика указателя уровня топлива из бака.

Снять уплотнительное кольцо.

Закройте отверстие в топливном баке плотной бумагой или полиэтиленом.

Разборка топливного модуля для замены насоса, фильтра, или датчика показана здесь.

Примечание: По регламенту, уплотнительное кольцо и гайка крепления электробензонасоса подлежат замене.

Установить новое уплотнительное кольцо в канавку на топливном баке.

Установить модуль электробензонасоса в топливный бак, совместив метки 1 и 3, рисунок 11-28.

1 — метка на корпусе модуля электробензонасоса; 2 — метка на корпусе гайки крепления модуля электробензонасоса; 3 — метка на корпусе топливного бака

Установить новую гайку крепления модуля электробензонасоса и, нажимая рукой на модуль электробензонасоса (чтобы предотвратить выпадение уплотнительного кольца), навернуть ее по часовой стрелке вручную на топливный бак.

Установить приспособление для затяжки гайки и затянуть гайку крепления модуля электробензонасоса до положения, при котором метка 2 на гайке окажется напротив метки 3 на топливном баке (приспособление Mot. 1397 или ключ 67.7812-9704 L для снятия и установки прижимного кольца модуля электробензонасоса).

Присоединить трубку 5, рисунок 11-27, к модулю 2 электробензонасоса движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубки.

Присоединить колодку 1 жгута проводов заднего к модулю электробензонасоса.

Установить крышку люка электробензонасоса так, чтобы стрелка 1 на крышке расположилась напротив паза 2 в панели пола кузова.

Дальнейшую установку проводить в порядке обратном снятию.

Присоединить клемму «массы» к аккумулятору.

Видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
