Краскопульт из автомобильного компрессора своими руками

Краскопульт у себя дома

Подобную конструкцию можно изготовить из множества материалов, которые есть у большинства, к примеру, из пылесоса, автомобильной камеры, холодильника, шариковой ручки и т. п. К тому же такие модели ничем не будут уступать заводским собратьям и даже в некоторой мере их превосходить. Это касается непосредственно цены на подобное оборудование.

Собственноручно изготовленный пульверизатор идеально подойдёт для покраски водоэмульсионной краской, для побелки или других необходимых работ. Порошковая краска, в свою очередь, нуждается в более дорогом, качественном и мощном оборудовании. Поэтому для многих остаётся интересным вопрос о том, как сделать самодельный краскопульт своими руками.

Техника безопасности при изготовлении краскопульта

Практически все создаваемые конструкции связаны с высоким давлением, которое подается от различных устройства. Именно поэтому рекомендуется проводить работы по сборке краскопульта в вентилируемых защищенных помещениях

При сборке особое внимание уделяется герметичности всех соединений, а также их прочности. Также контролируется величина подаваемого давления

Техника безопасности при работе с краскораспылителем

Изготовить обычный краскопульт своими руками достаточно просто, создаваемое оборудование во многих случаях справляется с поставленными задачами. Больше всего трудностей возникает в случае, когда нужно провести окрашивание поверхности порошковым составом.

Как приготовить краску?

Прежде чем менять вид стен с помощью нового покрытия, нужно подготовить краску. При этом имеет значение несколько факторов.

• Если краска очень вязкая и очень густая, она не будет равномерно распределяться. Времени для высыхания потребуется больше, произойдет перерасход материала. А при окрашивании наклонных плоскостей либо вертикалей качество работы значительно ухудшат подтеки. И для исправления этого потребуется новое окрашивание. А также при вязкости краски нельзя рассчитывать на заполненные красящим составом неровности, шероховатости, микротрещины.

• Если краска будет, напротив, слишком жидкой, придется класть дополнительные слои, потому что с первого и даже второго раза нужного эффекта не достичь. Прочность такого покрытия также будет сомнительной, и времени для окрашивания фасадов потребуется больше.

Применяя краскопульт, можно использовать алкидные, водоэмульсионные, масляные, акриловые краски, а также нитроэмали. Какой именно будет краска, зависит от материала стен. Для деревянной поверхности подойдет масляный или акриловый состав, а если это более современный материал, на него лучше ляжет акриловая краска, алкидная или водоэмульсионка.

Далеко не каждая лакокрасочная смесь является готовым продуктом, который можно использовать сразу после вскрытия. Большая часть составов – это концентраты, что требуют разбавления чем-то более текучим. Это может быть как растворитель, так и вода для водоэмульсионки. О том, какие пропорции должны быть, обычно указано на емкости в инструкции.

Проконтролировать вязкость смеси можно с помощью вискозиметра, или просто взяв прочную палочку и помешав, попытавшись почувствовать густоту и оценить ее. Оптимальная густота определяется способом тестовых распылений. Если ровной пленки не наблюдается в результате растягивания капель, а сохраняется форма бугорков, значит, смесь недостаточно разбавлена. Смесь, что готова для распыления, обычно имеет консистенцию, сравнимую с жидким кефиром.

Советы по использованию краскопульта

Справившись с созданием устройства, можно переходить к процессу покраски стен или любых других поверхностей. А чтобы улучшить и ускорить эту работу, следует прислушаться к рекомендациям профессионалов:

• Распыляя красящее вещество, нельзя долго направлять струю на одно и то же место. Это чревато получением толстого покрытия;
• Во время окрашивания поверхности краскопульт нужно держать прямо. Если нарушить это правило, то краски уйдёт чересчур много;
• Окрашиваемая площадь покроется идеально ровным слоем при перемещении устройства по кругу;
• Второй слой красящего вещества наносят только после абсолютного высыхания первого;
• Приступая к покраске, готовят окрашиваемую поверхность — очищают её от пыли и грязи.

Создание самодельного приспособления для распыления краски — не двухминутное дело, а достаточно трудоёмкий процесс, в котором важно не ошибиться в последовательности действий. Зато вы бесплатно получите устройство, механизм которого не хуже краскопульта, продающегося в магазине

1. 5
2. 4
3. 3
4. 2
5. 1

Последовательность полной наружной окраски

Полную наружную окраску автомобиля лучше начинать с крыши. Если крышу оставлять напоследок, то окрасочная пыль может подпортить уже окрашенные капот и крышку багажника. Опыл же на крыше не так заметен. Одна из последовательностей полной окраски автомобиля изображена на рисунке ниже.

Давайте немного подытожим и выделим несколько основных моментов касательно техники покраски автомобиля:

• Краскопульт держим прямо (под прямым углом), наклон допускается лишь в исключительных случаях.

• Среднее расстояние от краскопульта до поверхности составляет 15-20 см. Стараемся от него не отходить.

• Скорость движения краскопульта в среднем составляет 40-50 см/сек. Один проход от края до края занимает около 2 секунд.

• Проход начинаем и заканчиваем немного в стороне от детали, и ни в кое случае не над самой деталью.

• Проходы делаем горизонтальными движениями слева-направо.

• Степень перекрытия факела — не меньше чем 50%. То есть каждый проход должен перекрывать предыдущий не меньше чем на половину.

• При распылении нельзя описывать краскопультом слишком большую дугу.

Необходимые инструменты и материалы

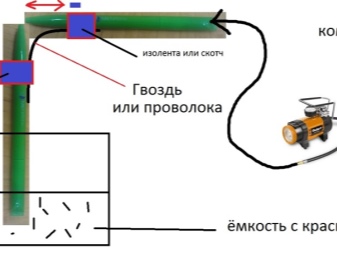

Чтобы сделать краскопульт для покраски без компрессора, понадобятся:

• две пластиковые или металлические трубки. Диаметр одной 1-1,5 см, второй — от 0,3 до 0,5 см. Длина большой около 20 см, длина тонкой зависит от размера емкости под краску;
• пластиковая емкость для краски.

Для краскопульта из пылесоса необходимы:

• пылесос с функцией выдува. Подойдут специальные строительные модели либо старые советские устройства с возможностью подсоединения шланга к выдувному воздуховоду;
• насадка-пульверизатор.

Чтобы собрать краскопульт из автомобильного насоса, потребуется:

• электрический автонасос;
• герметичная емкость – ресивер для предотвращения пульсации сжатого воздуха: расширительный бак для отопления подходящего объема, металлический сифон для газирования воды и т. п.;
• воздушные шланги и переходники разного диаметра;
• блок питания на 12 V.

Для фиксации элементов конструкции нужны деревянные, пластмассовые и металлические детали подходящих размеров, клей, изолента. Может понадобиться паяльник или сварочный аппарат.

Распылитель из шариковой ручки

Небольшое и практичное в применении устройство можно получить при использовании шариковой ручки в качестве основа. Подобный прибор, изготовленный своими руками, может работать с небольшим баллоном, объем которого не более 1 литра. Если нужно провести небольшие отделочные работы, то подобный краскопульт своими руками можно создать достаточно быстро. Рекомендации по выполнению работы выглядят следующим образом:

От ручки понадобится только наружная оболочка, которая не должна иметь дефектов. Для этого вынимаются все внутренние элементы

Уделяется внимание также размеру оболочки, он должен быть не слишком большим и маленьким.
Обратный кончик срезается в самом широком месте.
Потребуется также стержень. Он очищается от пасты при помощи спирта.
В центральной части пробки создается отверстие, которое подойдет под стержень

Он будет отводится к нижней части для соединения с бутылкой, в которой размещена краской.

Краскопульт из ручки

Нагнетать воздух придется самостоятельно. Именно поэтому подобная конструкция не получила широкое распространение, так как ее нельзя использовать для обработки большой площади.

Лучший электрический воздушный краскопульт

Краскопульт воздушный требует лишь питание электродвигателя. Вне зависимости от метода напыления рабочей жидкости принцип работы инструмента один и тот же. Конструктивно он состоит из емкости, подающих трубок и сопла, органов управления и привода. В качестве последнего используется не очень мощный электрический мотор. Само распыление осуществляется посредством интегрированного насоса. Состав обычно – с вязкостью минимальной, но не обязательно.

Что прямо влияет на эффективность функционирования краскопульта? Следует подбирать устройство по следующим критериям:

• мощность двигателя: чем больше, тем сложнее выполняемые операции;
• производительность: достаточно пары литров за минуту;
• объем бачка: побольше, чтобы не бегать за дозаправкой каждые полчаса, но слишком тяжелый будет мешать;

• уровень вибрации при работе;
• материалы изготовления: прочность и легкость будут оптимальны при металлах.

Также следует обратить внимание на комплектность. Запасные части, дополнительные узлы и вариации сопла пригодятся для различных задач.

Электрический краскопульт: wagnerw 550 w100

Устройство wagner w 550относится к категории профессиональных. Предназначается для распыления всевозможных лаков и красок. Допускается работа с грунтовками и средствами для обработки древесины. Официальные документы от производителя допускают также к использованию в кулинарной отрасли.

Wagner w 550 w100

Подача рабочей жидкости (расход ЛКМ) — в объеме 110 литров за минуту. Равномерное распыление и высокая скорость делают краскопульт привлекательным для объемных операций. Диаметр соплавыходного – 2,5 мм. Максимальная вязкость рабочего состава – 90 DIN.

Питание – от сети 230 В. Мощность – 280 Вт. Жидкость располагается в бачке с нижним положением. Распыление – посредством компрессора (турбинного типа).

Отличается простотой и эргономичностью. Приятный хват рукой обеспечивается резиновыми накладками.

Масса – 1,3 кг (упакованный комплект – 1,73 кг).

Электрический краскопульт: ryobip 620

Данная модель изготовлена для работ на дому и в мастерских. Аккумуляторное питание делает краскопульт отличным помощником в любом месте выполнения работ.

Ryobi p 620

Сфера применения – выполнение нанесения любых жидкостей с допускаемой вязкостью (до 18 DIN). Возможно нанесение в вертикальном и горизонтальном положениях, а также вкруговую.

Объем бачка – 1 литр. Электродвигатель – мощностью в 200 Вт. Удельная производительность – до 0,34 литров за минуту. В зависимости от емкости аккумулятора производительность составляет от 48 до 176 кв.метров поверхности. Электронная система энергопотребления выполняет оптимальную настройку как заряжания, так и расходования заряда.

В комплекте: сопла и наконечники для разных режимов распыления, мерник для дозирования. Набор для очистки позволит сохранять инструмент в почти первозданном виде. Поставляется аппарат без батареи и зарядного устройства, их следует приобретать отдельно. Корпус оснащен крючком для навешивания. Кнопка запуска эргономична и легка в нажатии.

Масса аппарата – 2,53 кг.

Электрический краскопульт: wagnerwp 585 flexio

Этот электрический краскопульт характеризуется очень высокой степенью производительности. Машина способна обработать до 15 кв.метров за 7 минут (средняя производительность – до 0,5 литров в минуту).

Wagner wp 585 flexio

Возможно горизонтальное и вертикальное распыление, для лаков – точечное нанесение. Метод распыления – HVLP. Диаметр сопла – 2,5 мм.

Мощность электродвигателя – 630 Вт. Емкость для рабочего состава – 1,3 литра, имеется вторая запасная – 0,8 литров. Наибольшая вязкость для работы – не более 40 DIN. Распыление выполняется с бесступенчатой настройкой потока.

В комплекте поставки – 2 насадки: для нанесения жидких и более густых материалов. Сам инструмент укладывается в удобный кейс. Масса комплекта – 4,1 кг.

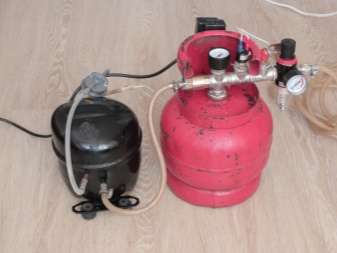

Распылитель с компрессором от холодильника

Наверное, наиболее технологичным самодельным краскопультом станет модель, в основе которой будет компрессор от холодильника. Она будет не только долговечной, но и максимально функциональной. Правда, для создания такого устройства потребуется затратить немало сил и времени. Но результат стоит того. Попытаемся разобраться, что нам для этого нужно и рассмотрим процесс сборки устройства подобного типа.

Инструменты и материалы

Начнем с того, что необходимо иметь под рукой следующие элементы и инструменты:

• стальную проволоку;
• автомобильный фильтр;
• большую емкость, куда будут заливаться лакокрасочные материалы;
• 20-миллиметровый хомут (лучше, если их будет несколько в наличии);
• доска;
• саморезы;
• 3 шланга, один из которых будет иметь длину в 400 мм, а пара других – по 100 мм.

Кроме того, потребуется иметь чертеж такого устройства. Его можно сделать самостоятельно, произведя расчет всех необходимых параметров. Либо его можно скачать на специализированных форумах, где люди делятся различными самоделками.

Кроме того, перед стартом работ по сборке нужно найти какую-то вещь, которую можно будет применить в качестве ресивера. Можно для этого применить огнетушитель, какую-то невостребованную канистру либо емкость из металла, которую можно плотно и крепко закрыть.

Сборка

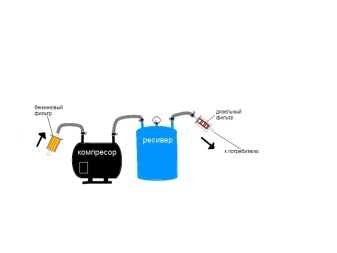

Процесс создания рассматриваемой конструкции будет выглядеть так.

• Сначала закрепляем компрессор от холодильника на основе из дерева.
• Теперь потребуется определить, откуда выходит воздух у компрессора. Для этого можно подключить устройство в сеть и понять, из какой из 3 трубок идет нагнетание давления. Когда это сделано, можно определить патрубок выхода. Значит, второй открытый патрубок будет отверстием входа, а третий патрубок обычно всегда является запаянным. Следует сказать, что у запаянной трубки есть своя важная роль – смазывание компрессора. Так что если двигатель работает хорошо, то ее трогать не следует.
• Далее к обоим открытым патрубкам нужно присоединить шланги с соответствующим диаметром, а стыки затянуть с применением хомутов.
• Затем в корпусе вещи, которая будет выступать в роли ресивера, следует проделать пару отверстий, куда надо присоединить шланги. Шланг большего диаметра прикрепляем к входной компрессорной трубке, а поменьше – к выходной.
• Потребуется также произвести установку манометра для системы. Он нужен, чтобы получить возможность контроля над уровнем нагнетаемого давления.
• Ресивер надо соединить с основной конструкцией нагнетателя несущего характера. После этого обе части при помощи первого шланга следует подключить друг к другу, а второй патрубок закрепить к фильтру, что будет улавливать в воздушном потоке мелкие частицы мусора и грязи.
• На последнем этапе потребуется лишь подключить краскопульт.

Как усовершенствовать модель самодельного пистолета для воды

Описанная выше модель пульверизатора идеально подойдет для небольшого ремонта или разового использования. Если нет необходимости продолжительных покрасочных работ, то этот инструмент вполне уместен. Но если вам предстоит сделать большой объем мероприятий высокого качества, то необходимо собрать другую конструкцию. У вас также не возникнет вопросов, как сделать пульверизатор. Все опять довольно просто, как и в предыдущем случае.

Главное, что на деле он удобнее оборудования, предлагаемого в магазинах, и прослужит вам не один десяток лет. Особый интерес такая модель ручного пульверизатора представляет для автомобилистов и садоводов. Автомобильная эмаль – удовольствие дорогое, а самодельный инструмент является очень экономичным в этом отношении. Поэтому становится возможным покрасить крыло или капот машины без автомобильного компрессора и излишних затрат.

Для данной модели идеально подойдут прочные металлы, подвергающиеся ржавчине в меньшей степени. Таким, например, является дюралюминий, алюминиевый сплав, в состав которого входят медь, магний и марганец. И опять-таки можно использовать простую пластиковую бутылку в качестве емкости для краски. Рассмотрим детальнее процесс изготовления пульверизатора:

1. Делаем два отверстия во втулке: одно – для воздуха, а другое – для трубки. Отметим, что нет ее определенного размера. Необходимо подобрать такую деталь, которая подойдет по размеру к горлышку выбранной бутылки. Трубку нужно отогнуть на 90°. Хорошо для этого подойдут медные трубки от старого холодильника, так как у них не смыкается отверстие в месте перегиба. Именно на эту трубку впоследствии будет установлена ПВХ трубка.
2. В глухом канале втулки (находится в верхней ее части, между двумя сквозными отверстиями) нужно сделать резьбу для винта, который будет скреплять корпус пульверизатора и втулку. Внутренняя резьба отверстия должна соответствовать внешней резьбе винта. Примерная длина винта 10 мм.
3. В нижней части корпуса пульверизатора также необходимо сделать отверстия. Одно из них (заднее) должно совпасть с отверстием подачи воздуха на втулке, а второе объединяется с оставшимся отверстием на втулке для облегчения установки трубки. Гайка будет служить для фиксации отрегулированного состояния колпачка пульверизатора. В верхней части пульверизатора – отверстие, от которого зависит состояние прибора. Если его закрыть пальцем – пульверизатор включен и, соответственно, если отверстие открыто, то он выключен.
4. На заднюю часть пульверизатора устанавливается шланг подачи воздуха. Хорошо подойдет трубка ПВХ для коктейлей, учитывая и то, что она не вступает в реакции с лаками и водоэмульсионными красками.

Использовать такой пульверизатор можно как с автомобильным компрессором, так и без него. Автомобилисты смогут использовать его для полной покраски автомобиля либо для пескоструя ржавых деталей, а дачники – для полива водой, побелки стен известью и окраски своего садового дома. Но у него есть и большой минус – инструмент практически невозможно собрать без элементарных знаний и навыков токарного дела.

Держатель для краскопульта своими руками

Держатель для краскопульта своими руками чаще всего изготавливается из толстой проволоки или металлического прутка толщиной приблизительно 6 мм.

Совет! Длина доски подбирается с учетом количества краскораспылителей, которые нуждаются в держателях.

Быстрым и качественным вариантом покраски является самодельный краскопульт, изготовить который можно в домашних условиях, применив немного фантазии и смекалки. А красить щеткой или кисточкой долго, кроме того, сложно избежать различных подтеков.

Краскопульт незаменим для быстрой и качественной покраски, он создает тонкий красочный слой без подтеков и пробелов.

Материалы и инструменты:

• пылесос;
• саморезы;
• брус деревянный;
• клей;
• компрессор;
• резиновый шланг;
• ручка;
• металлические полосы;
• крышка от пластиковой бутылки;
• мяч или автомобильное колесо;
• кусок резины, пластика или пенопласта.

Краскопульт для покраски представляет собой достаточно простое изобретение, которое можно попробовать сделать своими руками, используя простые средства. Немного фантазии и времени позволят обзавестись удобным агрегатом. Соорудить краскопульт можно разными способами:

• пульверизатор из ученической ручки;
• краскопульт усложненного вида;
• распылитель из обратной пылесосной тяги.

Критерии выбора оборудования

При выборе модели нужно обращать внимание на диаметр сопла. Оно должно быть такого размера, чтобы формировался факел диаметром до 80 см

Больший диаметр встречается у профессиональных моделей, но они расходуют много краски – 200-500 мл/мин. Непрофессионалам рекомендуется сделать выбор в пользу устройства с меньшим расходом, мощность таких приборов составляет 400-1000 Вт.

Не менее важными для удобства использования являются следующие критерии:

Аппараты, удовлетворяющие перечисленным требованиям, хорошо показывают себя в проведении ремонтных и строительных работ.

Распылитель из фломастера

Предлагаемый вариант создания краскопульта базируется на использовании детали от распылителя (для опрыскивания горшечных цветов) и оболочки засохшего фломастера. Этот распылитель лучше всего применять для покрытия краской глиняных и деревянных поверхностей.

Для изготовления краскопульта понадобится только корпус от фломастера

В процессе изготовления распылителя из фломастера понадобится:

небольшой контейнер из пластика;

• несколько кусочков пластиковых трубок (например, от капельницы), чей диаметр равен 4 мм;
• клей;
• бытовой распылитель;
• канцелярский нож;
• сверло;
• маркер.

При изготовлении распылителя из фломастера надо следовать инструкции:

1. При помощи сверла проделать в дне контейнера из пластика две дырочки по 4 мм. Просветы должны находиться ближе к краям бутылочки, напротив друг друга;
2. Всунуть в дырочки обрезки трубки из пластика и расположить их так, чтобы один почти касался дна, а другой опускался чуть ниже крышки. Оба обрезка нужно закрепить в своём положении посредством клея. Края трубок за пределами баночки следует расположить на одном уровне;
3. Убрать с распылителя для опрыскивания растений защитный корпус и изъять главный механизм — цилиндрический канал с форсункой (с помощью канцелярского ножа);
4. Просверлить в механизме дырочку и закрепить в ней часть трубки из пластика, смазав основание клеем;
5. Разобрать фломастер, оставив для изготовления устройства один корпус. Заострённый край этой детали нужно срезать канцелярским ножом;
6. Просверлить на одной грани оболочки от фломастера две маленькие дырочки. Одна должна быть практически на конце детали, а другая — в середине.

Теперь можно собирать инструмент для распыления краски из уже готовых частей:

• Бутылочку для красящего состава необходимо соединить с деталью от фломастера, используя обычный клей. Пластмассовый цилиндр нужно установить между вклеенных трубочек, на одинаковом расстоянии от них;
• Форсунку от распылителя для взбрызгивания цветов надо погрузить внутрь фломастера со стороны толстого конца;
• Нужно отрезать от мягкой резиновой трубки небольшую часть и соединить ею трубочку, край которой задевает дно, с отверстием в форсунке;
• Ещё один отрезок резинового шланга нужно установить на трубку, подающую воздух (вклеена в форсунку), и протянуть его к противоположной от неё стороне краскопульта;
• Надо снова отделить от резиновой трубки небольшую часть и надеть её на трубку в контейнере, край которой не достаёт до краски. Этот обрезок резиновой трубки нужно направить к противоположной от форсунки стороне корпуса.

Выводы

Таким образом, изготовление краскопульта своими руками — это выполнимая задача. Для более сложных процессов покраски и частой эксплуатации целесообразно изготовить мощный электрический пульверизатор из компрессора — такой агрегат не уступает в своей производительности готовым моделям. А для небольших разовых работ по окрашиванию водоэмульсионной краской вполне подойдет простой распылитель из ручки или аэрозольного баллончика.

Краскопульт представляет собой уникальный инструмент, основной функцией которого является нанесение на поверхность различных лакокрасочных, водно-известковых и водно-меловых составов. Он может выполнять и другие задачи, например, с его помощью легко поливать большие комнатные растения.

Главными преимуществами краскопульта являются мобильность, компактность, небольшой вес, лёгкость в эксплуатации и обслуживании. При этом такой краскораспылитель можно сделать в домашних условиях.

Так, многие начинающие строители или просто те, кто делает ремонт собственной квартиры, не всегда имеют в наличии данный инструмент. И если на его покупку не хватает денег, или они просто не хотят лишний раз тратиться на ненужный инвентарь, то довольно часто делают его сами из материалов, имеющихся под рукой.

Многие из тех, кто хорошо разбирается в вопросах ремонтных работ, считают, что краскораспылитель, сделанный своими руками, зачастую имеет лучшие характеристики, чем покупные аналоги. И речь идёт даже не о цене, хотя очевидно, что так можно существенно сэкономить. Самодельный инструмент, по их утверждению, обеспечивает наиболее качественное покрытие поверхности, которого не всегда можно добиться с помощью серийного краскопульта. Однако чтобы это было действительно так, инструмент нужно правильно изготовить.
