Кедр авто 10а инструкция индикатор

Кедр Авто 5 схема

Саму схему я срисовал непосредственно с самой зарядки, поэтому возможно какие-то неточности. Хотя проверил несколько раз, буду надеяться, что фатальных ошибок я не допустил. Чтобы было проще разобраться с компонентами, всю схему я разделил на две части, из которых одна часть, это плата управления. Ну, собственно на самом деле оно так и есть. Она с основной платой соединяется тремя проводами: красный, черный, желтый, на схеме они подписаны:

Обратите внимание, что блок питания постоянно выдаёт 14,9 вольта на выходе, а коммутация всех режимов происходит при помощи полевого транзистора VT2, который в свою очередь управляется при помощи платы управления, построенной на микросхеме ATTINY26L-85U:

У зарядного устройства всего 2 режима. При помощи режима автомат, аккумулятор заряжается до напряжения 14,9 вольт, а затем ток резко падает до очень маленького значения и поддерживается в таком состоянии неограниченно долго, при этом выкипание дистиллированной воды с аккумулятора не происходит. При помощи второго режима организована так называемая «до зарядка» аккумулятора и режим десульфатации. В этом режиме происходит периодическое включение зарядного тока, а затем отключение его с интервалом 45/15 секунд. При этом производитель рекомендует к клеммам аккумулятора подключить малогабаритную лампочку на 12 вольт, мощностью 6-12 Ватт. Более подробно ознакомиться о работе зарядного устройство Кедр Авто 5, можно скачав инструкцию по применению в конце статьи:

О том, какой режим используется в данное время, сигнализирует светодиод, который расположен над своей кнопкой:

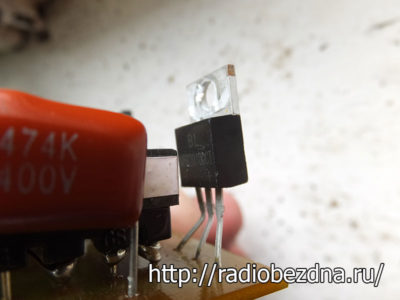

Питается плата управления при помощи стабилизированного напряжения, которое подаётся через КР142ЕН5А:

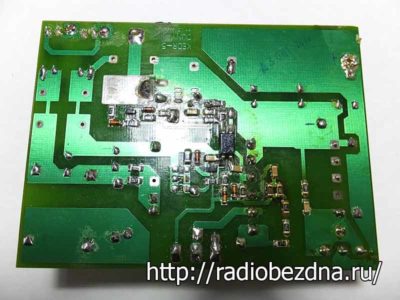

Основная плата зарядного устройства Кедр Авто 5 выглядит вот так:

Как видите, в правом верхнем углу расположен штамп, на котором указана дата изготовления 2010 год.

Так как на плате применён SMD монтаж, то компоновка радиокомпонентов получилась достаточно плотная. Выпрямительный сдвоенный диод шоттки  VD3, VD4 и силовой полевой транзистор VT1 расположены на теплоотводе. Коммутирующий транзистор VT2 не имеет теплоотвода, так как внутреннее сопротивление его мало:

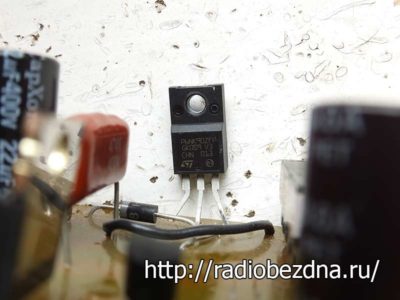

Для поддержания постоянного напряжения 14,9 вольта, используется управляемый стабилитрон TL431 и оптопара, при помощи которой осуществляется гальваническая развязка низковольтный части с высоковольтной части зарядного устройства:

Кедр авто 5 инструкция по применению

У рассматриваемого зарядного устройства имеются некоторые особенности его эксплуатации

Прежде всего, хотелось бы заострить Ваше внимание на том, что полностью разряженный аккумулятор это зарядное устройство не может зарядить. Дело в том, что если напряжение на аккумуляторе упадёт ниже 8 Вольт, то зарядное устройство при помощи транзистора VT2 не может подключить к аккумулятору

Поэтому это следует помнить и не допускать глубоких разрядов аккумулятора. Как говорит производитель, это не является неисправностью устройства. Из этой особенности вытекает ещё одно неудобство. Дело в том, что вы не можете подключить, допустим, простую лампочку накаливания к зарядному устройству, она не будет гореть. То есть прибор нельзя использовать как источник питания в отличие от Орион PW325. Чтобы более подробно изучить прибор смотрим инструкцию:

Инструкция по применению «зарядное устройство Кедр авто 5»

скачать  108 кб PDF

Как я упоминал выше, зарядное устройство имеет некоторые особенности. В процессе изучения этого прибора я обнаружил, что если кратковременно замкнуть сток исток транзистора VT2, то транзистор открывается и остаётся в открытом положении. На крокодилах плюс и минус зарядного устройства появляется напряжение 14,9 Вольт. Кому это необходимо, можно вывести отдельно кнопку без фиксации, и при помощи этой кнопки включать зарядное устройство принудительно. Тем самым можно будет заряжать полностью разряженный аккумулятор, а также появится возможность использовать зарядное устройство Кедр, как источник питания.

На этом буду завершать свой обзор зарядного устройства Кедр Авто 5. Надеюсь, мой рассказ, и принципиальная схема зарядного устройства вам поможет в ремонте. Всем пока.

О чём важно помнить

Прежде чем покупать и заряжать аккумулятор с помощью ЗУ под названием «Кедр», проверьте, что именно вы собираетесь приобрести.

Главная проблема ЗУ «Кедр» в том, что их активно подделывают. На рынке можно встретить идентичные зарядные устройства с одинаковым названием, заявленными характеристиками и дизайном.

Дюна выпускает такие же «Кедры». Но с разницей лишь в том, что в качестве основы применяются дешёвые китайские компоненты. Из-за этого часто можно встретить отзывы, в которых автомобилисты рассказывают, как порой даже после первого включения ЗУ выходило из строя.

Если же говорить про оригинальные ЗУ «Кедр», то некоторые пользуются ими более 10–20 лет, и ни о каком приближающемся окончании их ресурса речи не идёт.

Потому, выбирая зарядное устройство под названием «Кедр», внимательно смотрите на то, кто выступает производителем. Если это Дюны, покупать не стоит. Если же там написано НИИПП, тогда вы делаете верный выбор.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки

Слабая нагрузка, наоборот, не даст нужно эффекта

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Особенности устройства и для каких АКБ подходит

Автоматическое зарядное устройство предназначено для заряда свинцово-кислотных аккумуляторных батарей с емкостью от 40 до 75 А/ч.

Важно! Чем больше емкость аккумулятора, тем больше времени будет занимать его заряд. Причем многие производители рекомендуют устанавливать ток заряда, равный 1/10 его емкости

Таким образом, данное устройство не рекомендуется использовать для регулярного заряда мощных аккумуляторов с высокой степенью разряженности.

Устройство имеет встроенную защиту от неправильного включения – переполюсовки. Напряжение на выходе и ток заряда отсутствуют в таких случаях:

• Неправильно подключенный аккумулятор;
• Высокая степень разряженности (напряжение на клеммах АКБ менее 10 В);
• Отсутствие аккумулятора.

Кедр Авто 4а имеет два режима работы – «автомат» и «цикл». Каждый из режимов работы использует свой алгоритм зарядки.

Световой индикатор работы имеет следующие режимы:

• Погашен – режим «Автомат»;
• Мигает – в режиме «Автомат» заряд окончен;
• Непрерывное свечение – включен режим «Цикл».

Автомат

Этот режим является основным и предназначен для заряда аккумуляторных батарей без вмешательства пользователя. Логика работы такова, что при подключении разряженного аккумулятора устройство начинает выдавать максимальный ток, который снижается по мере протекания процесса зарядки. При достижении на клеммах батареи напряжения 13.2 В заряд автоматически прекращается.

Режим предназначен для восстановления батарей с признаками сульфатации. В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин.

Линейка моделей ЗУ «Кедр»

«Кедр-М»

Многофункциональное ЗУ, предназначенное для осуществления зарядки необслуживаемых/обслуживаемых автомобильных аккумуляторов ёмкостью 30-90 А*час, для проведения процедуры десульфатации пластин, для длительного поддержания в рабочем состоянии простаивающих батарей.

Возможности прибора модификации «М»:

• выполнение зарядки аккумулятора в автоматическом режиме (исключается человеческий фактор);
• возможность задействовать циклический режим, применяемый для восстановления ёмкости сильно сульфатированных батарей;
• защита от переполюсовки и КЗ;
• наличие режима дозарядки.

В комплект поставки включены кабели с качественными зажимами, которые вместе с сетевым шнуром расположены в отсеке устройства, находящемся с обратной стороны прибора.

При работе ЗУ «Кедр-М» следует избегать контактов с токопроводящими поверхностями – это опасно для жизни. Нельзя осуществлять заправку АКБ ближе 1 метра к любым отопительным приборам, а также источникам открытого огня.

Основные характеристики модели:

• номинал напряжения заряжаемых АКБ – 12 В (стандарт для легковых авто);
• ток заряда – max 4 А;
• протяжённость импульсного тока в фазе заряда циклического режима – 20-75 секунд;
• длительность импульсного тока (фаза разряда) – 5-25 секунд;
• мощность устройства – 85 Вт;
• температурный диапазон использования – 10-40°С.

Краткое описание алгоритма функционирования: первый переключатель должен пребывать в положении «заряд», второй – переключаться в зависимости от типа зарядки (возможны два значения – непрерывный и циклический заряд). Непрерывный используется для классической зарядки аккумулятора, циклический – для десульфатации пластин, требует подключения по параллельной схеме нагрузки в виде 12-ваттной автомобильной лампы на 6 Вт.

При попытке зарядить батарею, разница потенциалов которой на выводах менее 10 В, отечественный прибор уходит в защиту и отключается.

«Кедр-М» допускает смену режимов «на лету» без отключения прибора от розетки. Если АКБ севшая, начальный ток зарядки устанавливается на отметке 4 А, и это значение по мере зарядки будет уменьшаться. Завершая процесс, ЗУ отключится и сообщит об этом моргающим светодиодом.

При использовании циклического режима начальное время зарядки составляет 45 секунд, затем наступает фаза разрядки при подключенной нагрузке. Автоматическое отключение не предусмотрено, поэтому процесс нуждается в контроле со стороны автовладельца.

Зарядные устройства «Кедр-Авто», версии 4А и 12В

Самые надёжные модели (особенно 4А) «Кедр-Авто» умеют работать только со свинцово-кислотными АКБ, включая зарядку и возможность тренировками посредством циклов заряд-разряд.

Здесь также отсутствует отсек для шнура питания – он встроенный и подключён со стороны задней стенки.

Основные характеристики моделей:

• работает с 12-вольтовыми АКБ;
• мощность устройства – 90 Вт;
• ток заряда – максимум 4 А (для АКБ большой ёмкости такой прибор не годится).

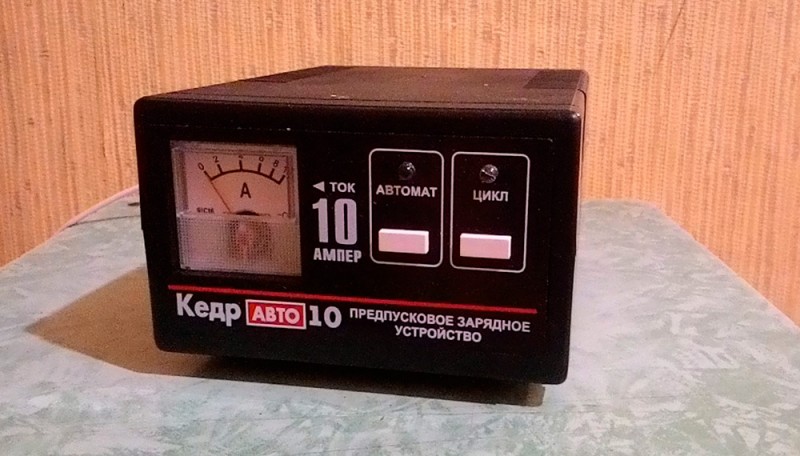

«Кедр-Авто-10» – модель зарядно-предпускового устройства

Представляет собой «продвинутый» и специализированный вариант зарядника «Кедр-Авто 4А».

В новой зарядке в число отличий от аналога 2008 года выпуска входят следующие:

• улучшенная схематика защиты от переполюсовки, перегрузки, всех разновидностей КЗ;
• имеется предпусковой режим, отсутствующий ранее (так называемый «форсаж»). Это функция ускоренной зарядки 10-амперным током, после которой ЗУ переходит на обычный 4-амперный режим;
• добавлена возможность производить циклическую десульфатацию пластин;
• при выборе автоматического режима «Кедр-Авто-10» после завершения основной части подзарядки переходит в режим дозаряда с током 0,5 А, что позволяет осуществить максимально полную зарядку АКБ без нанесения вреда посредством перезаряда;
• номинальный тока зарядка в режиме «автомат» – 4 ампера;
• производитель увеличил срок службы ЗУ до 5 лет при условии соблюдения требований, изложенных в руководстве по эксплуатации;
• конструкторам удалось снизить массу устройства до 600 г. – это один из лучших показателей в данном классе.

Основные характеристики модели:

• габариты – 185х90х130 мм.;
• величина тока зарядки при предпусковом режиме – 10 А;
• выходная мощность «Кедр-Авто-10» — 250 Вт;
• номинал тока зарядки аккумуляторов – 4 А;
• номинал вольтажа заряжаемых АКБ – 12 В (стандарт для легковых авто).

Время зарядки аккумулятора «Кедр-Авто»-4/10 зависит от ёмкости батареи и степени её разряженности. 10-я модель оснащена микропроцессором, способным взять на себя управление процессом зарядки, включая предпусковой режим. Модель 10А является незначительно усовершенствованным вариантом предшественника «Кедр-Авто-10» при таких же технических характеристиках.

Правила пользования зарядным устройством для АКБ Кедр

Те автомобилисты, которые 95% времени проводят в черте города, не имеют возможности нормально разогнаться и проехать внушительное расстояние без остановок.

Вождение в городе сопровождается постоянными остановками. Приходится глушить двигатель, а потом его запускать. Так активно расходуется заряд АКБ.

Есть 2 решения: ездить просто так за город, чтобы двигатель продышался, а также зарядилась батарея, либо купить себе зарядное устройство, и использовать его по мере необходимости. Объективной второй вариант рациональнее.

Ассортимент ЗУ внушительный. Есть достойные разработки отечественных специалистов. Наглядный и яркий пример — это зарядки Кедр. Простые, надёжные и функциональные. Заряжают даже глубоко посаженые АКБ.

Те, кто впервые с ними сталкивается, должны взглянуть на ассортимент и изучить правила и рекомендации по их использованию.

Электрическая схема ЗУ

Схема имеющегося ЗУ.  Именно для неё ничего подходящего в плане регулировки тока найти не получилось, а вот для подобной схемы, тоже Кедра, но другой модификации нашлось подходящее решение. Им и руководствовался, не без доли сомнения и с готовностью к риску. Ибо схема доработки была начертана от руки, причём вероятно левой, и с комментарием,  степень серьёзности которого целиком зависел от степени реалистичности восприятия его читающего.

Но начал работу не с регулятора тока, а с места ввода в ЗУ провода питания, ибо ужасно надоели постоянно путающиеся провода. На сей девайс просто просилась пара от компьютерного блока питания. Изыскал место на корпусе способное вместить розетку и реализовал задумку.

С противоположной боковой стороны корпуса расположилась выходная розетка. Её вертикальное расположение продиктовано не только отсутствием места для горизонтальной установки, но фактором более лёгкого запоминания  нахождения гнёзд «+» и «-». Так уж повелось, что минус питания соотносится с землёй, а она всегда внизу.

Как пользоваться на примере ЗУ “Кедр Авто 4А”

Заряжать АКБ автомобиля устройствами “Кедр” несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение “Автомат”.
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим “Цикл”. Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Источник

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Chardyncev › Блог › Ремонт зарядного устройства Кедр авто 10А»

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.

Как пользоваться на примере ЗУ «Кедр-Авто 4А»?

Ничего сложного в использовании зарядного устройства нет. Даже если вы неправильно подключите клеммы, устройство уйдёт в защиту, и вы ничего не испортите.

Автомат

Итак, для зарядки разряженного аккумулятора вам требуется:

• Подключить клеммы ЗУ «Кедр» с соблюдением полярности;
• Установить режим зарядки «Автомат»;
• После этого включите штекер в сеть 220 В;
• По окончании зарядки ЗУ автоматически прервёт процесс и будет мигать индикатор окончания заряда.

Устанавливаем режим «Автомат»

Включаем в сеть

Чтобы провести восстановление аккумулятора в цикле, нужно сделать следующее:

• Подключаете к выводам аккумулятора автомобильную лампочку номиналом 12 вольт. Мощность специалисты рекомендуют брать 6 ватт;
• Накидываете клеммы с соблюдением полярности;
• Включаете режим «Цикл» с помощью соответствующей кнопки. Индикатор заряда в этом режиме будет гореть постоянно;
• Включаете ЗУ в сеть. Здесь автоматическое отключение не работает. Цикл заряда и разряда может гоняться до бесконечности. Поэтому прерывать процесс нужно самостоятельно.

Перед зарядкой не забудьте выкрутить пробки из банок. После проведения зарядки или восстановления сначала вытаскиваете вилку устройства из розетки 220 В, а затем отсоединяете клеммы.

Подключаем лампочку и клеммы

Устанавливаем режим «Цикл»

Включаем в сеть

Как пользоваться на примере ЗУ «Кедр Авто 4А»

Заряжать АКБ автомобиля устройствами «Кедр» несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение «Автомат».
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим «Цикл». Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

• режим автоматического отключения аккумуляторной батареи после окончания заряда;
• режим циклической работы (зарядно-разрядный), обеспечивающий восстановление емкости аккумуляторной батареи при частичной сульфатации пластины;
• режим дозарядки аккумуляторной батареи (постоянный заряд до полной ёмкости);
• защиту при неправильном подключении к аккумуляторной батарее или коротком замыкании выходных зажимов, после устранения которых устройство автоматически приходит в рабочее состояние.

Перед включением зарядного устройства внимательно ознакомьтесь с настоящим руководством по эксплуатации, с назначением и расположением элементов управления и назначением шнуров внешних соединений.

На лицевой панели расположены:

1. тумблер включения-выключения автоматики «ЗАРЯД-ДОЗАРЯД»;
2. держатель плавкой вставки;
3. тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ»;
4. амперметр;
5. световая индикация «ОКОНЧАНИЕ ЗАРЯДА».

Шнур включения зарядного устройства в электросеть и шнуры подсоединения устройства к аккумуляторной батарее находятся в отсеке задней стенки устройства.

Технические характеристики устройства Кедр Авто 4а

Данное зарядное устройство обеспечивает ток заряда до 4 А. Этого вполне хватает для поддержания емкости не полностью разряженных аккумуляторов. Остальные технические характеристики:

Характеристика	Значение
Напряжение	220 Вольт
Максимальный зарядный ток	4 Ампера
Потребляемая мощность	85 ватт
Номинальное напряжение АКБ	12 Вольт
Походит для зарядки аккумуляторов	Только WET
Емкость заряжаемого аккумулятора	от 30 до 75 А/ч
Размеры	185x130x90 мм

В комплект ЗУ входит инструкция по правилам пользования, в которой подробно указан порядок действий при работе и возможные неисправности с порядком их устранения.

Как сделать

Десульфатацию автомобильных аккумуляторов, а также зарядно-восстановительную тренировку автомобильных аккумуляторов можно производить при помощи простого зарядно-восстановительного устройства, которое восстанавливает засульфатированные аккумуляторы «асиметричным» током. Кроме методики десульфатации аккумулятора в ручном режиме при помощи простейшего зарядного устройства, как описано в Десульфатация аккумулятора. известен еще один способ тренировки авотомобильного аккумулятора «асиметричным» током, когда в один полупериод аккумулятор заряжается, а следующий разряжается токами 10:1. Такой метод тренировки хорошо зарекомендовал себя не только при десульфатации аккумулятора, но и для профилактики исправных.

Картинкаа кликабельна. Трансформатор можно взять любой, мощностью не менее 200Вт и выходным напряжением 22-25В.

Например, можно использовать телевизионный трансформатор ТС-200.

Сразу после трансформатора включено реле типаРПУ-0 с напряжением на обмотке 24В или любое другое. Если использовать реле на меньшее напряжения, то потребуется подобрать и последовательно с обмоткой реле включить добавочный резистор.

Реле своими контактами подключает зарядно-восстановительное устройство к аккумулятору и предохряняет аккумулятор от разряда в случае пропадания напряжения в электросети.

Заряд аккумулятора происходит во время одного полупериода через диоды VD1. VD2. Во время второго полупериода, когда диоды закрыты, аккумулятор разряжается через резистор R4. Ток разряда составляет 0.5А. Зарядный ток устанавливается пременным резистором R2 и контролируется по амперметру.

Учитывая, что в полупериод заряда часть тока заряда (10%) протекает через разрядный резистор, то показания амперметра необходимо устанавливать 1.8А – амперметр показывает усредненное значение тока, а заряд производится в течение половины периода. Реле в принципе любое с напряжением обмотки 24В

Важно, чтобы контакты реле выдерживали ток не менее 10А

При использовании реле с обмоткой на 12В, его включаем через ограничивающее сопротивление. Транзистор КТ827 модно заменить на КТ825, но при этом необходимо заменить полярность элементов, как показано на втором варианте схемы.

Какртинка кликабельна. В отличие от схемы полного автомата, описанной в Десульфатация аккуумулятора схема.

эта схема отличается простотой и достаточно высокой эффективностью. Ее можно собрать из любых подручных радиоэлементов. При этом требуется соблюсти необходимые напряжения и токи.

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Подделки как главная проблема

Марка Кедр широко известна на рынке зарядных устройств для обслуживания аккумуляторных автомобильных батарей.

Но репутацию оригинального производителя портит ещё одна компания. Она также выпускает устройства с названием Кедр.

Тут стоит запомнить одну вещь. Производителем оригиналов является компания НИИПП. Располагается в Томске. Копии выпускает фирма Дюна.

Причём ассортимент Дюны повторяет ЗУ Кедр от НИИПП. Но есть большая разница — это используемые детали и элементы. В основе лежат китайские запчасти, причём низкого качества.

Подлинные зарядки у многих автомобилистов работают по 10-20 лет. И они даже не думают о замене, поскольку ЗУ прекрасно продолжает функционировать.

При выборе ЗУ Кедр внимательно посмотрите на наименование производителя. От Дюны лучше отказаться.
