Размещение элементов охранного комплекса

Starline в9- одна из самых популярных моделей starline

Типовое размещение компонентов комплекса приведено на рисунке.

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны. Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя. Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.

Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.

Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.

Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Описание и как работает

Инструкция по установке и эксплуатации автосигнализации старлайн а91 dialog с автозапуском своими руками

В перечень основных характеристик устройства входит диалоговый способ сокрытия данных, который снижает шанс взлома машины. Варианты для городских условий имеют широкий радиус действия (около 1,5 тыс. км). Отличительной чертой сигнализации считается самодиагностика, контролирующая, как работают датчики в транспорте, включая провода на кан-шинах. Индикатор блока сообщает водителю о повреждениях системы или отдельного элемента. При выборе подходящего устройства клиенты делают акцент на функции модели, где может отличаться алгоритм защиты:

контроль двигателя;
блок при несанкционированном запуске;
зажигание в дистанционном режиме;
охрана дверей, шин, багажника и капота через кнопочные выключатели;
защита стекла и кузова автомобиля от ударов;
контроль над состоянием салона через датчики;
запрет на выключение тормозов.

В описании правил эксплуатации упоминается, что пейджер Старлайн может сообщить хозяину о попытках взлома через мгновенную передачу сигнала с зеркальной взаимосвязью, звукового и светового оповещений, режима «паника» или блокировкой двигателя с имитацией его неисправности.

Прокладка проводов и подключение всех компонентов

Starline a93

Провода нужно прокладывать в удалении от катушки зажигания, высоковольтных проводов и прочих источников электрических помех. Монтаж производится при отсоединенном аккумуляторе. Все контакты проводов нужно спаивать, затем обматывать изолентой.

В общем, это все, если пытаться описать подробнее нюансы прокладки проводов, получится только запутать автолюбителя, поэтому здесь мы можем только дать единственный верный совет: при монтаже проводки держите под ругой установочную карту и схему распиновки проводов, иначе установка автосигнализации затянется надолго и не факт, что все завершится успешно.

На фото ниже пример правильной прокладки проводов в салоне автомобиля.

Это покажется очевидным, но не лишним будет сказать, что при монтаже проводки не должно ничего нигде торчать, каждый провод должен быть аккуратно уложен под обшивкой салона.

На прокладку проводов и подключение всех компонентов уходит в среднем 8-10 часов. Специалисты в сервисном центре выполнят эту работу быстрее, но качественно ли? Чтобы самостоятельно установить сигнализацию в свой автомобиль придется попотеть и это вам скажет любой автовладелец, прошедший когда-то этот этап. Помимо установки сигнализации, придется потратить время и силы еще и на ее программирование, если заводские настройки работают некорректно или не нравятся вам. Например, у вас модель Старлайн с автозапуском, но он работает не так, как хотелось бы.

Как настроить сигнализацию Starline

В стандартные настройки сигнализации Starline входят различные функции, поэтому важнейшим моментом после установки и подключения всех элементов системы считается их правильная установка. От того, насколько точно хозяин машины выполнит этот этап, будет зависеть удобство и надежность дальнейшей эксплуатации устройства. Подключение сигнализации состоит из 5 этапов:

привязка брелка;
настройки интерфейса;
режимы работы;
функции кнопок;
команды для автозапуска.

Коррекция чувствительности, а также регулировка времени и громкости звуковых оповещений тоже включены в сигнализацию Starline по инструкции: это пусть и не самые важные, но тоже необходимые нюансы настройки.

Привязка брелока

Сигнализация комплектуется несколькими пейджерами дистанционного управления. В комплект входят основное (с жидкокристаллическим дисплеем) и дополнительное устройство (оснащено лишь 3 кнопками и световым индикатором). Те, кто пользуется сигнализацией Starline, отдают приоритет основному пульту, при помощи которого происходит управление охранным устройством транспорта на расстоянии. А дополнительный элемент в сиге воспринимается как запасная копия, когда первый брелок, с которым подключается сигналка, сломался.

Настройка курсорным способом

Отдельные режимы автосигнализации Старлайн программируются курсорным методом. В инструкции для пользователя указаны требуемые функциональные кнопки пульта, за счет которых и идет настройка.

На основном брелоке жидкокристаллического дисплея должна включиться соответствующая пиктограмма. За счет кнопок нужно перемещаться между символами, выбирая необходимую команду. Включение опции осуществляется через настройку соседних клавиш, чьи номера указаны в описании по эксплуатации. При помощи курсорного способа можно управлять практически всеми функциями:

блокировка и разблокировка дверей;
режим против грабежа;
бесшумная защита и стороннее обслуживание;
включение турботаймера.

Важные функции сигнализации Старлайн А93

Какие зоны охраняет Starline A93:

Все открывающиеся детали: двери, капот, багажник, стояночный тормоз, педаль тормоза, контроль, через концевики
Кузов, реакция на вибрацию, двухуровневый датчик удара, датчик наклона
Зажигание, контроль через вход в цепь зажигания
Двигатель — реле блокировки, кодовое реле StarLine R3 (опция)
Внутреннее пространство салона — дополнительный датчик (опция)

Противоугонные опции устройства:

Режим охраны со звуковыми и световыми сигналами тревоги
Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем
Бесшумное включение/выключение режима охраны
Режим бесшумной охраны
Режим охраны с работающим двигателем
Включение/выключение охраны без использования брелка
Автоматический возврат в режим охраны при случайном выключении
Автоматическое включение режима охраны
Режим иммобилайзера
Режим антиограбления
Режим «паника»
Программируемый персональный код экстренного выключения режима охраны
Блокировка двигателя и её сохранение при демонтаже автосигнализации
Программируемое 2-шаговое выключение блокировки двигателя

Функции самодиагностики и определения неисправности:

Индикация причин срабатывания по 11 зонам
Сигнализация неисправной зоны при включении охраны
Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их неисправности
Индикация факта срабатывания звуковыми сигналами
Индикация автосигнализации светодиодом и на дисплее брелка
Светодиодная индикация исправности концевиков

Какими сервисными функциями обладает эта модель:

Активации датчиков до выключения света салона и обход зоны дверей
Выключения охраны, регулировка громкости сигналов
Удаленное отключение датчика удара и наклона в режиме охраны
Удаленное управление Ц/З (центральным замком)
Управление центральным замком от замка зажигания
Двух шаговое открывание замков
Двух импульсное закрывание замков дверей
Шесть каналов управления доп оборудованием
Контроль напряжения аккумулятора автомобиля
Определение температуры в салоне и снаружи автомобиля
Поиск из автомобиля
Световая сигнализация открытых дверей
Режим турбо таймера
Удаленное программирование функций и брелков
Сервисный режим
Управление светом салона автомобиля
Вызов из автомобиля
Страховка от случайного нажатия кнопок брелка
Прописание новых брелков и удаление утерянных из памяти системы
Настройка времени, будильника, таймера
Контроль зарядки основного брелка
Возможность совместной работы с GSM модулями StarLine M20, M30 и StarLine M21, M31 (управление автосигнализацией и контроль её состояния по GSM каналу
Дистанционный и автоматический запуск, продление, остановка двигателя
Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп»
Работа с любым двигателем: бензин/дизель
Выбор трансмиссии: ручная или автоматическая
Контроль работы двигателя по сигналам таходатчика, генератора или напряжению сети
Защита от передержки стартера при запуске двигателя
Понимании оставшегося времени работы двигателя на брелке

Алгоритм установки и подключения

Рассмотрим точки монтажа разных компонентов сигнализации.

Особенности установки блока управления

Место крепления блока выбирают скрытое и закрытое от влаги;
Лучше разобрать центральную консоль, устанавливая блок за приборной панелью;
Закрепить блок метизами или пластиковыми хомутами;
Установить ЭБУ разъемом книзу, чтоб вода точно не проникла на микросхему.

Особенности монтажа сирены

Устанавливают под капотом так, чтобы на модуль не попадала влага и не воздействовала высокая температура;
Установить так, чтобы злоумышленник не смог подобраться к модулю или проводке со стороны днища автомобиля;
Модуль крепят рупором вниз;
Провода прокладывают внутри салона.

Особенности установки дополнительных элементов

Датчики удара и чувствительности монтируют внутри салона посреди кузова;

Нельзя устанавливать прокладки между датчиком удара и поверхностью, потому что устройство может срабатывать неправильно;
Устройство, контролирующее температуру салона, крепят внутри;
Блокировочное реле устанавливают в замке зажигания;
Клавишу Валят надежно прячут;
Концевики фиксируют на капоте и дверях.

Особенности монтажа антенного адаптера

Модуль крепят к лобовому стеклу, как можно выше;
Рядом не должно быть металлических элементов или электроприборов, потому что они искажают сигнал;
Поверхность перед креплением очищают.

Укладка проводов

Провода подключают согласно инструкции;
Проводка должна быть защищена от глаз злоумышленника;
Прокладывают провода так, чтобы движущиеся элементы кузова никак не влияли на их работу;
Кабеля изолируют или оснащают термоусадочными трубками.

Советы по установке компонентов автосигнализации

Схема, как правильно подсоединить детектор удара

Ниже мы дадим рекомендации касательно установки и монтажа основных компонентов сигнализации Starline в соответствии со схемой. Сразу же необходимо оговориться, что схема и карта монтажа может различаться в зависимости от модели.

Ниже приведены рекомендации на основе модели сигнализации Starline Twage A6:

Модуль приемопередатчика. Этот компонент с антенной нужно включить в пятиконтактный выход, установленный в центральном блоке под открывающейся крышкой. Монтаж производится с применением провода, который входит в комплект противоугонной системы.
Монтаж двухуровневого детектора удара производится с применением четырехпроводного кабеля к блоку управления системой. При выполнении работ своими руками необходимо правильно настроить регулятор, чтобы звук сирены не срабатывал просто так. Чувствительность регулятора, определяющая включение звука, настраивается с помощью потенциометров на корпусе регулятора.
Световой индикатор. Этот компонент в соответствии со схемой необходимо включить в двухконтактный выход. Данный выход находится на блоке управления. Диодный индикатор мигает всегда, когда включена сигнализация и перестает работать после ее отключения. Саму же лампочку желательно вывести на лобовое стекло — таким образом, даже будучи на расстоянии от своего транспортного средства, водитель всегда будет знать, активирована ли система или нет.
Кнопка Valet. Подсоединяется аналогичным образом. Кнопку Calet от сигнализации Starline необходимо установить так, чтобы до нее не мог добраться злоумышленник в случае взлома транспортного средства. Аналогичная рекомендация касается и кнопки активации режима антиограбления — она также подсоединяется к блоку управления и устанавливается в салоне.
Внешняя цепь блокировки мотора. Этот вариант блокировки силового агрегата значительно увеличивает противоугонные характеристики системы в целом, поскольку в случае взлома злоумышленник столкнется с серьезной проблемой. Чтобы правильно управлять элементом, его необходимо подключить к черно-желтому кабелю системы, но перед этим запрограммировать на НР тип разъема. Данный шаг необходимо осуществлять в соответствии со схемой и инструкцией по установке и эксплуатации сигнализации Starline.
Подключение системы к оптике, т.е. ближнему свету фар. Чтобы осуществить такое подключение, необходимо дополнительный канал, в нашем случае третий, маркирующийся желто-красным кабелем, подсоединить в соответствии со схемой. Длительность сигнала может быть настроена на десять либо тридцать секунд либо же до выключения импульса пультом ДУ. Помните о том, что слишком долгая по времени «световая дорожка» может привести к разряду аккумуляторной батареи.
Блок управления, как правило, монтируется за вещевым ящиком либо под центральной консолью напротив водительского сиденья. В подкапотное пространство этот элемент лучше не монтировать, поскольку в нем есть множество датчиков и электронных устройств, которые будут препятствовать цифровому сигналу. Монтаж блока производится на болты, идущие в комплекте, либо стяжки.
Сирена. Что касается сирены, то это один из основных элементов, ведь именно она предупреждает водителя звуком о возможном проникновении в машину. Установка сирены со звуком производится в недоступном для потенциального преступника месте, поэтому ее монтируют в моторном отсеке. Чтобы звук всегда был громким, на сирену не должна воздействовать влага или высокие температуры. При влиянии внешних воздействий качество звука может быть значительно снижено, учитывайте это. Концевой выключатель капота следует разместить на металлической поверхности, которая надежно соприкасается с кузовом.

Общие требования

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Перед началом работ необходимо изучить руководства по эксплуатации и установке

На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки

Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.

На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Перед началом монтажа следует убедиться, что все электрооборудование автомобиля работает исправно, лучше произвести компьютерную диагностику.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

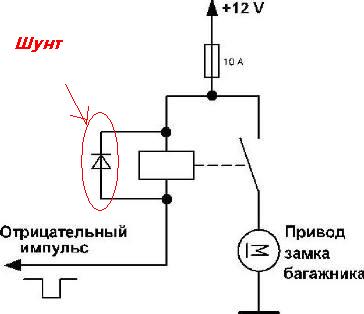

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.

Монтаж

Изменения в Starline карте монтажа нуждаются в наборе инструментов: гаечных ключей, паяльника, кусачек, дрели, отверток и тестера — с ними настраивать будет проще. Сначала нужно обесточить транспорт и деактивировать клеммы аккумуляторной батареи. Дальше пошаговая установка сводится к такому алгоритму:

Убирается приборная доска и сама панель приборов (подключения происходят через разъемы панели).
К замку зажигания крепится силовой разъем с 6 контактами, а с блока предохранителей снимаются накладка и болты.
К центральному замку присоединяется жгут проводов.
Светодиодную лампу и блок устанавливают внутри салона машины.
Под капотом фиксируется сирена и концевик капота, после чего всю облицовку салона стоит вернуть на прежнее место.

Локации расположения деталей системы планируются заранее, а установка элементов совершается лишь при активном режиме защиты. После завершения заземления проводится питание, а сама сигнализация проверяется на корректность по карте монтажа Starline.

Установка компонентов системы

В комплект входит традиционный для телематики набор компонентов. Он включает в себя главный блок управления, приемник, сирену и световой индикатор, а также датчик температуры. специалисты советуют устанавливать блок управления в кабине на открытом воздухе, но таким образом, чтобы корпус был защищен от грязи и влаги. Так что вибрация нежелательна, поэтому перед фиксацией с помощью винтов не закрывайте более одного демпфирующего материала. Приемник будет служить антенной для сигнала, исходящего от брелка

Желательный модуль для крепления лобового стекла к его верхней части-но важно держать расстояние от металлических деталей не менее 5 см также не рекомендуется устанавливать рядом с приемником датчик температуры, который снабжен сигнализацией Starline — GSM-сигнал должен быть защищен от помех и воздействия чувствительных беспроводных элементов. Что касается сирены, ее Рупор обычно интегрируется в нишу под капотом

В этой части главное, чтобы устройство не получало воды и пыли. Элемент освещения основан на обеспечении максимальной визуальной видимости.

Как принять участие в программе «Авторизация StarLine» и получить базовые преимущества программы?

Воспользуйтесь пошаговой инструкцией «Как пройти авторизацию StarLine»:

Шаг 1. Изучите обучающие материалы:
1. “Азбука Мастера Золотые Руки”
2. Обучающий материал “Это должен знать каждый профессионал”
3. Сравнительная таблица оборудования StarLine4. Полезные сервисы StarLine:support.starline.ru – умная база знаний StarLinemayak.mobi – удобный сервис по настройке Маяка StarLinecan.starline.ru – библиотека CANinstall.starline.ru – удобный сервис по установке систем StarLine
Шаг 2. Ответьте на вопросы для самопроверки:Вопросы для самопроверки мастеров установкиВопросы для самопроверки менеджеров розничных/интернет магазинов
Шаг 3. Заполните заявку на аттестацию

Проводка замка зажигания

Допустим, скачали файл, где указаны точки подключения для автомобилей Lifan. В файле содержится схема подключения одной сигнализации – E90. Зная об этом, можно «расшифровать», за что отвечают провода в замке зажигания:

Lifan Solano, установка E90

Напряжение на «зеленом проводе» остается все время, пока зажигание включено. При работе стартера оно остается тоже. Это верно для сигналки E90, хотя назначение «зеленого провода» в ней может программироваться.

Lifan Solano, настройка сигнализации

Если бы речь шла о другой системе, например о B9, тогда карту монтажа вы расшифровали бы так: напряжение на «бело-желтом кабеле» при срабатывании стартера пропадает. А вообще проще пользоваться шпаргалкой:

Зеленый шнур в сигналках до A91 включительно – поддержка питания аксессуаров (напряжение «пропадает»);
Зеленый шнур в сигнализации A92, A94, E90 – напряжение остается тогда, когда оно есть на шнуре зажигания (желтый), если только не была сделана дополнительная настройка.
Синий кабель, все модели Starline – программируется, по умолчанию задано значение «питание аксессуаров».

Назначение других проводов, которые могут перечислять в схемах, распознать легко: желтый – зажигание, черно-желтый – выход на стартер, красный – получает напряжение все время.
