Как выкрутить болт с сорванной резьбой?

Выкручивание сломанного болта при помощи другого

Данный метод подходит, если диаметр остатков сравнительно большой. Потому что в теле придется просверлить резьбовое отверстие меньшего размера, в которое затем установить крепеж с левой насечкой и начать его затягивать, заходя все глубже – он будет выталкивать разрушенную ранее деталь. Минус только в том, что для выполнения задачи требуется дрель, а она далеко не всегда есть под рукой, и придется потратить один новый метиз. Поэтому имеет смысл рассмотреть более легкие в реализации и универсальные в бытовом плане решения, а это отложить про запас, на тот случай, когда не будет другого выхода.

Болт-звездочка

Открутить подобный болт можно так же, как открутить гайку с сорванными гранями. Основные способы откручивания неподдающихся болтиков и гаек были нами очень подробно разобраны ранее, и теперь мы можем резюмировать все те способы, которые подойдут для такого шурупа. Итак, если у вашего болта-звездочки сорвало грани:

• Проще всего воспользоваться экстрактором. Отлично зарекомендовавшее себя средство не подведет и на этот раз. Выполните отверстие в ножке крепежа, зафиксируйте там подходящий по размеру экстрактор и осторожными движениями открутите застрявший болт. Как мы видим из этой статьи, набор экстракторов различного диаметра — штука действительно необходимая в хозяйстве, если вы регулярно занимаетесь подобными сборками и разборками.
• Воспользуйтесь газовым ключом. Этот разводной ключ плотно обожмет болтик, и вы в несколько поворотов сможете его извлечь. Этот способ хорош тем, что не нужно покупать отдельный инструмент. Подобный разводной ключ есть практически в каждом доме.
• Сделайте упор на шляпке болта. При наличии достаточного пространства вокруг болтика сделайте надпил на его шляпке болгаркой или ножовкой. В эту насечку вы сможете упереть отвертку или стамеску и провернуть болт, ударяя по свободному ее концу молотком или другим удобным вам инструментом.

Мы с вами рассмотрели варианты высвобождения болтов и гаек, которые доступны для применения любому домашнему мастеру. Конечно же, за рамками обсуждения остались способы, используемые на профессиональных мастерских или в автосервисах. Однако там постоянно используется оборудование, которое дома вам пригодится один или два раза. А стоит оно немалых денег. Профессионалы используют для высвобождения болтов с сорванными краями:

1. Гайковерт.
2. Шпильковерт.
3. Специализированные экстракторы.

Однако, если такие ситуации возникают у вас не чаще раза в год, то особого смысла приобретать специальные инструменты нет.

Слизыванием метиза называют стачивание его краёв или канавки на головке. Вследствие такой деформации ключ и отвёртка проскальзывают на элементе крепления, и выкрутить его не удаётся. Стандартные методы, такие как нагревание и обрызгивание проникающей смазкой, выкручивание плоскогубцами и тому подобное не работают. Но проблема решаема, и разобраться в том, как открутить слизанный болт, можно.

Демонтаж в сложных случаях

При различных ошибках установки анкер заклинивает, и вынуть либо протолкнуть болт не получается.

Гильза полностью вбита в стену

Это самый распространённый случай. Если нужно вынуть анкер из бетонной стены, обычно речь идёт о комнатном помещении. Лучший рецепт — разбить штукатурку вокруг так, чтобы пассатижи зацепились за кант гильзы.

Если нужно вынуть анкер, не повреждая смежную поверхность (прежде всего, кафель или пластиковый откос окна):

1. Снять гайку, выбить болт либо ослабить его (у рамной конструкции).
2. Между болтом и гильзой вкрутить тонкий саморез так, чтобы его заклинило.
3. Подложить нечто для упора (например, молоток).
4. Обхватить обе шпильки и вытянуть конструкцию.

Если первый вариант не помог:

1. Снять гайку и выбить шпильку либо выкрутить болт.
2. Тонкий гвоздь или саморез использовать как клин, чтобы разорвать и загнуть край гильзы.

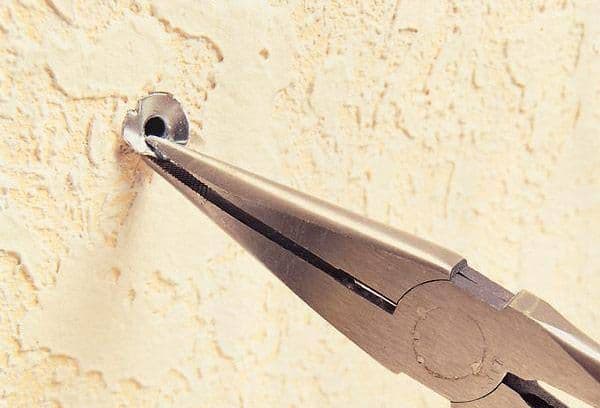

3. Захватить патрон за отогнутый край (удобно сначала тянуть узко- или круглогубцами, когда край высвободится достаточно — взять пассатижи) и вытянуть.
4. Для рамного анкера — вставить в бетонный ход и закрутить в распорку болт и извлечь всё вместе.

Анкер проржавел

Не сильно заржавевший анкерный болт можно восстановить преобразователем ржавчины для автомобилей, машинной смазкой или смывкой WD-40.

1. Снять верхний слой грязи и по возможности, ржавчины.
2. Обработать головку, гайку, по возможности, забрызгать вглубь преобразователь.
3. Выдержать время, указанное в инструкции к средству.
4. При необходимости повторить процедуру.
5. Попытаться аккуратно открутить болт.

Совет На форумах предлагают обработать окислившиеся детали керосином или ВД-40 и оставить на полдня, чтобы средство вполне подействовало.

Сорвана шлица у болта

Сорванные шлицы — довольно редкий случай на анкерном крепеже. Однако если это случилось, разбирать стену не обязательно. Попробуйте рассверлить головку или стержень, если головки нет, чтобы вынуть болт из резьбы. Неплохо с этой задачей справляется «экстрактор» для шурупов и винтов. Это недорогое приспособление, насадки, которые подходят и для шуруповёрта, и для дрели. Купить его можно на «АлиЭкспресс» за небольшие деньги.

Как действовать экстрактором:

1. Насадить и закрепить биту сверлом (изогнутым крестиком) вниз.
2. Рассверлить отверстие в шпильке или головке болта.
3. Перевернуть экстрактор клиновидным концом в низ и вкрутить в шпильку.
4. Включить реверс и высвободить сломанный болт с помощью экстрактора.

При правильной установке и эксплуатации анкерные болты удаляются с усилием, но достаточно просто. В редких случаях, когда зацепить гильзу невозможно (например плохая сталь, край рвётся) или крепёж «прикипел» намертво, остаётся единственный выход — срезать головку либо разрезать сам анкер болгарской пилой. Если анкер держал шведский уголок или др. тяжесть на стене, возможно, лучший вариант — вбить шпильку и закрыть всё деревянной шпулькой либо цементом и просто положить финишную штукатурку поверх.

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

1. Очищают головку болта.
2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.
3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

   При помощи газового ключа можно создать большое усилие и хорошо захватить даже круглую головку

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

На головке шурупа или винта можно сделать более глубокий надрез для отвёртки

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Ударной отвёрткой можно открутить небольшие винты или шурупы со слизанными шлицами

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Жгут укладывают между отвёрткой и головкой винта или шурупа

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Экстрактор — инструмент для откручивания винтов, болтов или шурупов со слизанными или сломанными головками

Порядок его применения:

1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.
3. Выкручивают болт.

   Экстрактор вкручивают в повреждённый болт, а затем выкручивают его вместе с ним

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

Сверло должно иметь диаметр меньше, чем у проблемного болта

Клей

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

При помощи клея к слизанной головке фиксируют гайку, а затем вместе с ней откручивают винт

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

К проблемному болту или винту можно приварить новую гайку

Припой и паяльник

Если надо открутить небольшой шуруп или винтик, используют паяльник и припой:

1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.
2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.

   В шлицы винта капают разогретый припой и вставляют отвёртку

3. Откручивают проблемный винт и чистят жало отвёртки от припоя.

Что такое экстрактор — конструкция и виды

Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:

• Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
• Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта

Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.

Устройства отличаются по конструкции, и они бывают:

1. Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент
2. Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
3. Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием

Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:

• Когда отсутствует пространство для того, чтобы забить в отверстие клин
• Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт

Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.

https://youtube.com/watch?v=7r4_2QDN1RM%3F

Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.

Болт-звездочка

Открутить подобный болт можно так же, как открутить гайку с сорванными гранями. Основные способы откручивания неподдающихся болтиков и гаек были нами очень подробно разобраны ранее, и теперь мы можем резюмировать все те способы, которые подойдут для такого шурупа. Итак, если у вашего болта-звездочки сорвало грани:

• Проще всего воспользоваться экстрактором. Отлично зарекомендовавшее себя средство не подведет и на этот раз. Выполните отверстие в ножке крепежа, зафиксируйте там подходящий по размеру экстрактор и осторожными движениями открутите застрявший болт. Как мы видим из этой статьи, набор экстракторов различного диаметра — штука действительно необходимая в хозяйстве, если вы регулярно занимаетесь подобными сборками и разборками.
• Воспользуйтесь газовым ключом. Этот разводной ключ плотно обожмет болтик, и вы в несколько поворотов сможете его извлечь. Этот способ хорош тем, что не нужно покупать отдельный инструмент. Подобный разводной ключ есть практически в каждом доме.
• Сделайте упор на шляпке болта. При наличии достаточного пространства вокруг болтика сделайте надпил на его шляпке болгаркой или ножовкой. В эту насечку вы сможете упереть отвертку или стамеску и провернуть болт, ударяя по свободному ее концу молотком или другим удобным вам инструментом.

Мы с вами рассмотрели варианты высвобождения болтов и гаек, которые доступны для применения любому домашнему мастеру. Конечно же, за рамками обсуждения остались способы, используемые на профессиональных мастерских или в автосервисах. Однако там постоянно используется оборудование, которое дома вам пригодится один или два раза. А стоит оно немалых денег. Профессионалы используют для высвобождения болтов с сорванными краями:

1. Гайковерт.
2. Шпильковерт.
3. Специализированные экстракторы.

Однако, если такие ситуации возникают у вас не чаще раза в год, то особого смысла приобретать специальные инструменты нет.

Почему грани винта, шурупа или болта слизываются

Слизыванием называется стачивание граней болта или шлиц под отвёртку на головке шурупа, винта или самореза. С такой проблемой может столкнуться как мастер, так и новичок. При слизывании граней у болта на нём начинает проскальзывать ключ и открутить такой элемент не удаётся. У шурупов и винтов могут повреждаться шлицы на головке, это также приводит к проворачиванию отвёртки и не получается открутить повреждённый крепёж.

Причины, по которым шлицы у винта, шурупа или грани у болта, гайки могут слизываться:

• применение изношенного инструмента;
• неправильное использование ключа или отвёртки;
• некачественный крепёжный элемент.

Если во время откручивания крепежа ключ или отвёртка проскочили, не стоит паниковать и надо разобраться в причине. Иногда достаточно поменять отвёртку или ключ, чтобы проблема сразу решилась.

Слизыванием называется стирание граней или шлиц под отвёртку

Cпособы извлечения болтов с сорванной резьбой

Для извлечения испорченного болта или гайки необходимо провести ряд подготовительных процедур. Созданные условия помогут при последующей работе, сохранят в целости узлы агрегатов.

1. Нанести на прилегающие поверхности жидкость, которая способствует меньшему трению резьбовых соединений. В ассортименте хозяйственных магазинов имеется масса специальных средств, однако возможно использовать тормозную жидкость или керосин.
2. Снижение стойкости крепления достигается несколькими точными ударами молотком. Необходимо контролировать силу, иначе существует риск сломать крепление, тем самым замедлить процесс извлечения.

Разновидности болтов

Как определить, каким инструментов возможно открутить болт с сорванными гранями. Перед работой, необходимо грамотно подобрать инструмент, оценить состояние сорванных креплений. Существует несколько основных способов для извлечения:

• При отсутствии вокруг зоны действия других элементов, возможно использовать газовый ключ. Инструмент используется при соответствии с размером детали, слишком большим ключом открутить мелкий сорванный элемент не получится.
• Подобрать головку с гранями, подходящими для излечения, размер головки должен соответствовать конструкции.

Саморезы с сорванными шлицами (звездочка)

Если перекаленные саморезы пару раз выкручивали/закручивали, их грани теряют свою остроту, отвертка прокручивается, а сам винт остается на месте. Если он «сидит» в древесине, гипсе, ДСП или других подобных, не слишком жестких материалах, можно под отвертку положить тонкую резинку (например, для волос). За счет силы упругости добиваются более плотного прилегания к оставшимся граням, что помогает сдвинуть саморез с места. Остальные методы более «травматичны»:

• Нарезать канавки внутри «слизанной» воронки, используя плоскую отвертку, открутить. Этот способ достаточно опасен: если стенки «воронки» слишком тонкие, есть вероятность того, что головка винта просто раскрошится от усилий. Останется только винт, который никак не получится выкрутить.

• Рассверлить и выкручивать при помощи экстрактора небольшого диаметра.
• Взять зубило, обточить его по размерам шляпки. Поставить его на шляпку, пару раз хорошо стукнув молотком. Образуется новая шляпка и, одновременно, может осыпаться имеющаяся ржавчина (если саморез застрял в железе). При помощи того же зубила попробовать сдвинуть упрямый винт с места. Для облегчения процесса можно капнуть масло на дерево или смазку WD40 на металл.

• Высверлить вокруг шляпки материал, взять трубку с внутренним диаметром чуть больше диаметра шляпки, надеть ее на шляпку. Внутрь залить клей. Когда клей застынет, выкрутить за трубку.

Остатки болта или шпильки без шляпки можно выкрутить так: нарезать левую резьбу в оставшемся теле, капнуть клеем «момент», ввинтить левый метчик, оставить на час. На основную резьбу капнуть масла и тоже оставить на час. Когда клей схватится, выкрутить. Если в древесине застряли остатки винта самореза, проще заделать это отверстие и рядом установить другой крепеж.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

1. Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
2. Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно. Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
3. Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
4. В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
5. Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Читать также: Что делать с отработанными батарейками

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия

Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.

Замените старый крепеж на новый: https://avselectro.ru/catalog/4976-bolty — болты отменнного качества от мировых производителей в большом ассортименте.

Что значит погреть резьбу

Решить проблему быстро можно только при помощи механического воздействия на резьбовое соединение. При этом воздействие обязательно должно быть динамическим: на застрявшую в воронке крупу нет смысла давить, но если потрясти её, то крупинки снова начнут просыпаться.

В простонародье это называется «погреть резьбу» — нанести серию точечных ударов по разным частям соединения. Именно вибрационное воздействие помогает ослабить заклинившую резьбу и впоследствии срыв обычным ключом может произойти вовсе без ощутимого усилия.

Чтобы качественно погреть резьбу нужно обстучать гайку как по граням, так и в осевом направлении. Удары по болту так же могут увенчаться успехом. Наибольший эффект оказывает работа перфоратором в режиме долбления, но гайку при этом нужно периодически проворачивать.

Как выкрутить болт с сорванной резьбой?

Наверное, главная причина затруднённого извлечения болта – это прикипевшая, заржавевшая или повреждённая резьба. Первые две причины появляются во время эксплуатации, а вот сорвать резьбу запросто можно и в процессе монтажа – закручивания болта. Или как раз при откручивании, если загрязнённая резьба создаёт значительное сопротивление, а нетерпеливый мастер прилагает слишком большие усилия.

Если резьба сорвана, а болт расположен в труднодоступном месте, его выкручивание может превратиться в целую проблему!

Для извлечения маленького болта нужно попробовать, слегка расшатав его, просунуть под головку кусачки и вытащить его, подобно гвоздю из доски.

Для более крупных болтов понадобится отвертка и гвоздодёр: отвертку нужно постараться подсунуть под головку болта. И, постукивая молотком по этому «рычагу», хотя бы немного вытянуть повреждённый болт из тела детали. Затем под головку уже можно засунуть гвоздодёр – и вновь, подобно гвоздю, «выкорчевать» болт.

Однако при такой операции нужно избегать чрезмерных усилий! Ведь если болт новый, а резьба сорвана при монтаже – одно дело. А если резьба разрушилась от времени? Тогда «корчевание» болта может закончиться отломанной головкой. И перед мастером встанет вопрос «как выкрутить сломанный болт?», который мы рассмотрели в самом начале.

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает

Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.
