Как заменить рулевое колесо на ВАЗ 2113-ВАЗ 2115?

Примечание! Не забудьте то что сигнал у автомобиля является электрической часть, поэтому если вы не скинете клемму минус с аккумуляторной батареи то когда будете откручивать при помощи металлической головки центральную гайку крепления руля, автомобиль будет сигналить и чтобы такого не произошло в начале скидывайте клемму, о том как это сделать читайте в статье: «Замена аккумулятора на автомобиле» пункт 1 прочите, кроме этого выньте ещё ключ из замка зажигания и поверните руль до самого упора пока он не заблокируется! (Ещё маркером метку установите на самом руле когда он будет в заблокированном положении находиться, а так же на панели приборов установите одну таким образом чтобы метки были друг на против друга)

Снятие: 1) В самом начале операции отвёрткой подденьте накладку которая идёт по всей длинней крышки руля и после чего отсоедините её, данная накладка как вы видите на фото ниже крепиться на пластиковых держателях, поэтому отсоединить её не составит у вас труда но только действуйте аккуратней не сломайте её, а то новую придётся покупать, хотя на новом руле она у вас скорее всего будет.

2) Теперь крестообразной отвёрткой отверните два центральных винта которые крышку рулевого колеса крепят, а когда данные винты будут выкручены, снимите крышку.

3) Затем удлинителем или воротком с надетым на него накидной головкой, открутите ту самую центральную гайку (Указана красной стрелкой) которая крепит руль на валу, но только до конца эту гайку выворачивать не нужно, а иначе когда будете сдёргивать руль с вала эта гайка по инерции на вас полетит и травмирует в итоге, поэтому открутите её только лишь на несколько оборотов и после чего руками возьмитесь за руль и покачивая его, снимите с вала на котором он сидит, а после этого отверните гайку до конца и спокойно без каких либо усилий снимите руль с автомобиля.

Примечание! В том случае если он сидит на мертво, тогда молоток возьмите и выколотку из мягкого металла, кроме этого запаситесь ещё помощником (Просто без него трудно будет), ваши действия: Бейте молотком по выколотке из мягкого металла, данная выколотка должна у вас будет направлена и прижата к торцу рулевого вала по нему то и нужно будет осуществлять биение посредством выколотки, а помощник в это время пусть тянет на себя рулевое колесо пытаясь его сдёрнуть с рулевого вала!

Установка: Новый руль если он у вас точно такой же как и предыдущий, устанавливать нужно следующим образом, в начале перенесите метку со старого руля на новый, после этого установите новое рулевое колесо на своё место таким образом чтобы метка на руле и на панели приборов совпали, кроме этого наверните центральную гайку крепления руля рукой, или же в головку её засуньте, но чтобы она из головки не выпала, вставьте между головкой и гайкой что ни будь, к примеру как показано на фото ниже, жилки от провода можно будет вставить.

Примечание! Если вы выберете вариант с вставкой жилок от провода, то в таком случае тоже вам нужно будет только лишь навернуть гайку, когда она немного насадиться на рулевой вал, жилки провода из накидной головки выньте и после этого полностью закрутите гайку крепления руля, если после всех проделанных операций рулевое колесо стоит криво, тогда проделайте все операции повторно!

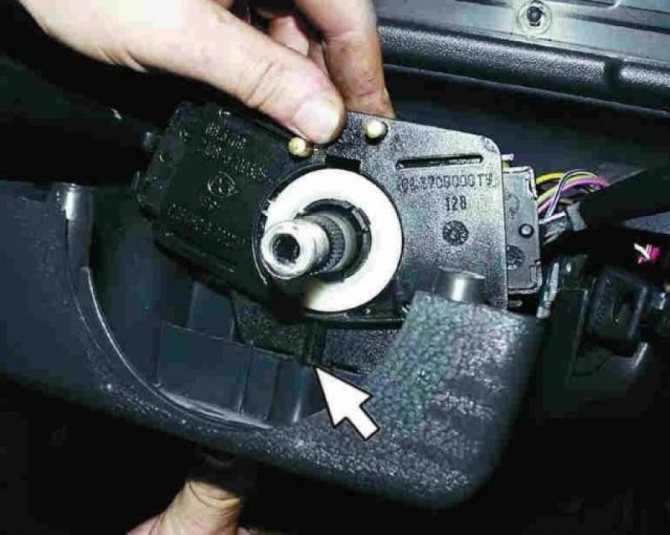

Ещё кой что мы вам не сказали, если вам нужно будет поменять контактное кольцо звукового сигнала (Обычно при его выходе из строя, сигнал у автомобиля перестаёт работать), то оно крепиться всего на трёх винтах отвернув которые его можно будет беспрепятственно снять, но когда будете тянуть за него будьте осторожны, просто к нему ещё клемма провода подсоединена с низу, вы её сразу же увидите, её тоже нужно будет отсоединить от контактного кольца!

Дополнительный видео-ролик: На примере автомобиля десятого семейства, просмотрите ролик ниже, в котором показано как заменить руль на автомобиле.

Как снять рулевое колесо?

Демонтаж рулевого колеса на ВАЗ 2114 и 2115 производится одинаковым методом. Однако помните, что согласно кодексу об административных правонарушениях, замена на отличающийся от оригинального руль считается незаконным внесением изменений в рулевую конструкцию и систему управления автомобилем. Такой тюнинг попадает под действие части 2 статьи КоАП 12.5 об управлении ТС при наличии неисправностей или условий, при которых его эксплуатация запрещена. В последнее время сотрудники ГИБДД довольно рьяно отлавливают нарушителей этой статьи, поэтому хорошенько подумайте, прежде чем приступать к процессу замены.

Необходимые инструменты

Для того чтобы снять, а затем установить новое рулевое колесо, вам понадобятся следующие инструменты:

• новый руль (убедитесь, что выбранная деталь подходит для вашего автомобиля);
• набор отвёрток с прямым и крестовым шлицем;
• торцевая головка на 24 мм;
• карандаш или маркер;
• молоток (в некоторых случаях);
• выколотка из мягкого металла (в комплект к молотку);
• жилы провода (в некоторых случаях).

Учтите, что после окончания всех работ, вам придётся удалять следы от карандаша или маркера с обтяжки руля и передней панели. Чтобы избежать проблем с последующей очисткой, учитывайте материал покрытия этих элементов салона. Не стоит использовать перманентные, или как их ещё называют — нестираемые, маркеры, особенно если детали обтянуты качественной натуральной кожей светлого оттенка. Легче всего удалить маркер на водной основе. Но лучше использовать обычный карандаш: его можно стереть обычным ластиком.

Процесс снятия руля

Внутри рулевого колеса расположен сигнал, получающий питание от аккумулятора, поэтому в первую очередь необходимо обесточить автомобиль. Для этого нужно просто скинуть минусовую клемму. После этого можно смело приступать к процессу демонтажа.

1. Выньте ключ зажигания из замка.
2. Поверните рулевое колесо таким образом, чтобы сработала система, запирающая рулевой вал. Теперь ваш руль зафиксирован в прямом положении.
3. Для того чтобы впоследствии правильно установить новую деталь, сохранив точность управления, нанесите карандашом метку на рулевое колесо. Прямо рядом с ним поставьте аналогичную метку на приборной панели.
4. С помощью прямой отвёртки подденьте накладку с надписью Lada на руле и снимите. Этот элемент крепится с помощью обычных пластиковых фиксаторов, поэтому убрать его не составит труда. Однако из-за тонкого пластика деталь легко ломается. Если вы планируете использовать старый руль и дальше, будьте аккуратнее.
5. Под накладкой вы увидите два винта. Они удерживают крышку руля. Выкрутите их с помощью крестовой отвёртки, а затем уберите крышку.
6. В центральной части конструкции вы увидите крупную гайку. Её следует отвернуть с помощью торцевой головки на 24 мм.
7. Больше рулевое колесо ничего не удерживает. Для того чтобы снять его, возьмитесь обеими руками за руль и поочерёдно тяните на себя каждую сторону. Усердствовать не стоит. Если деталь не демонтировалась раньше, идти она будет довольно туго. Не пытайтесь снять деталь одним рывком: вы можете случайно травмироваться.
8. Если попытки снять рулевое колесо описанным в пункте 7 методом не увенчались успехом, воспользуйтесь небольшим молотком и выколоткой. Помимо дополнительных инструментов, вам пригодится помощник. Один человек из пары должен тянуть на себя руль, а второй ударять молотком по выколотке, приставленной к торцу рулевого вала.

Демонтаж руля на ВАЗ 2114 и ВАЗ 2115

Специалисты рекомендуют не сворачивать центральную гайку полностью, так как она может уберечь вас от серьёзной травмы в случае резкого срыва руля. Сделайте несколько оборотов, выполняя пункт 6, а когда деталь сойдёт с рулевого вала, открутите её до конца руками.

Видео: как снять рулевое колесо на автомобилях ВАЗ 2114 и 2115

Таким нехитрым способом можно демонтировать рулевое колесо на ВАЗ 2114 и ВАЗ 2115.

Замена наконечников

Замена выполняется в таком порядке:

1. Выкручиваете гайки, которыми закреплены наконечники на тягах.
2. Извлекаете штифт из пальца.
3. Ключом на «19» выкручивается гайку на наконечнике.
4. Устанавливаете съемник на палец и медленно прокручиваете болт.
5. Как только выйдет из поворотного кулака палец наконечника, разборка окончена.
6. Устанавливаете новый наконечник и накручиваете его до тех пор, пока общая длина тяги не будет такой же, как и на старом элементе.

Обязательно сделайте корректировку схождения и развала колес. Вы можете приблизительно настроить. И в этом случае износ резины будет происходить намного быстрее. На СТО такая процедура стоит не более 800 рублей, по времени занимает около часа. Обязательное условие – все резьбовые соединения должны быть новыми, иначе мастер не сможет выкрутить болты и гайки. Желательно также провести замену стоек, сайлентблоков, шаровой опоры, и прочих компонентов подвески.

После установки новых наконечников необходимо собрать весь узел. Для этого:

1. Установите палец наконечника в поворотный кулак.
2. Наживите гайку (обязательно используйте новую). Она должна закручиваться руками.
3. Затяните гайку ключом на «19».
4. Убедитесь, что отверстие в пальце совпадает с прорезью, после чего установите штифт.
5. Разогните усики штифта в стороны при помощи плоскогубцев.
6. Установите колесо и наживите болты.
7. Опустите ремонтируемую сторону и затяните колесные болты окончательно.

Аналогичным образом происходит на ВАЗ 2114 замена рулевого наконечника на другой стороне. После сборки обязательно проверьте, все ли гайки надежно затянуты.

Обратите внимание на то, что нежелательно выбивать наконечник из поворотного кулака молотком или кувалдой. Это может повредить не только сам наконечник, но и стойку, опорный подшипник, шаровую

И в результате вы замените один узел, а разобьете три.

Процесс демонтажа

Внутри баранки присутствует электроника – сигнал автомобиля ВАЗ 2114, поэтому в первую очередь необходимо отсоединить минусовую клемму аккумулятора. Повернув переднюю колесную пару в положение «прямо», можно начинать демонтаж:

1. Первым делом нужно открутить семь винтов на кожухах, расположенных под рулем. Когда крепления сняты, можно отсоединить нижний кожух. Верхнюю часть нужно снимать только тогда, когда рулевая колонка направлена вниз;

   Снимаем накладку

2. После этого необходимо снять декоративную накладку. У нее нет креплений, поэтому ее можно отсоединить плоской отверткой. Делать это нужно аккуратно, так как пластик здесь хрупкий. Под накладкой будет два винта, которые держат кнопку сигнала – ее тоже нужно демонтировать;
3. Далее следует открутить гайку крепления руля таким образом, чтобы она держалась на валу, то есть полностью снимать ее не нужно;

   Открутите 2 болта, находящиеся за снятой накладкой и снимаем крышку и снимите пластиковый компонент

4. Когда последнее крепление удалено, руль можно сбить резким ударом и снять. В этом случае поможет резиновый молоток, который не повредит поверхность баранки.

Установка рулевого колеса выполняется в обратном порядке. Важным моментом является кольцо переключателя указателя. При установке его нужно повернуть таким образом, чтобы штифт смог войти в паз кольца. Если на замену было куплено нестандартное изделие, то процесс проходит таким же образом, отличия могут быть только в креплении и фиксации.

Необходимые запчасти

Для ремонта потребуется купить новую рулевую рейку (артикул 21080-3400012-10, 2108-3400012-10, 21080-3401010-10) в сборе.

Необходимые инструменты

Снимают рулевое колесо обычно в двух случаях: его нужно починить или полностью заменить. Не рекомендуется выбирать спортивные модели, так как с ними не получится пройти технический осмотр автомобиля. Если же выбор был сделан в сторону стороннего производителя, то покупать руль нужно в автомобильном магазине – на товар должна быть гарантия.

Для работы понадобятся:

• Крестовая и плоская отвертки, а также удлинитель для них.
• Набор ключей и головок.
• Резиновый молоток.

Процесс снятия руля

Внутри рулевого колеса расположен сигнал, получающий питание от аккумулятора, поэтому в первую очередь необходимо обесточить автомобиль. Для этого нужно просто скинуть минусовую клемму. После этого можно смело приступать к процессу демонтажа.

1. Выньте ключ зажигания из замка.
2. Поверните рулевое колесо таким образом, чтобы сработала система, запирающая рулевой вал. Теперь ваш руль зафиксирован в прямом положении.
3. Для того чтобы впоследствии правильно установить новую деталь, сохранив точность управления, нанесите карандашом метку на рулевое колесо. Прямо рядом с ним поставьте аналогичную метку на приборной панели.
4. С помощью прямой отвёртки подденьте накладку с надписью Lada на руле и снимите. Этот элемент крепится с помощью обычных пластиковых фиксаторов, поэтому убрать его не составит труда. Однако из-за тонкого пластика деталь легко ломается. Если вы планируете использовать старый руль и дальше, будьте аккуратнее.
5. Под накладкой вы увидите два винта. Они удерживают крышку руля. Выкрутите их с помощью крестовой отвёртки, а затем уберите крышку.
6. В центральной части конструкции вы увидите крупную гайку. Её следует отвернуть с помощью торцевой головки на 24 мм.
7. Больше рулевое колесо ничего не удерживает. Для того чтобы снять его, возьмитесь обеими руками за руль и поочерёдно тяните на себя каждую сторону. Усердствовать не стоит. Если деталь не демонтировалась раньше, идти она будет довольно туго. Не пытайтесь снять деталь одним рывком: вы можете случайно травмироваться.
8. Если попытки снять рулевое колесо описанным в пункте 7 методом не увенчались успехом, воспользуйтесь небольшим молотком и выколоткой. Помимо дополнительных инструментов, вам пригодится помощник. Один человек из пары должен тянуть на себя руль, а второй ударять молотком по выколотке, приставленной к торцу рулевого вала.

Это интересно: Обучение и адаптация дроссельной заслонки холостого хода Nissan Tiida (Ниссан Тиида)

Демонтаж руля на ВАЗ 2114 и ВАЗ 2115

В первую очередь нужно снять накладку саморезы под накладкой следует выкрутить с помощью головки на 24 нужно открутить центральный винт если снять рулевое колесо руками не представляется возможность, воспользуйтесь молотком Специалисты рекомендуют не сворачивать центральную гайку полностью, так как она может уберечь вас от серьёзной травмы в случае резкого срыва руля. Сделайте несколько оборотов, выполняя пункт 6, а когда деталь сойдёт с рулевого вала, открутите её до конца руками.

Резюмируем

Как видите, работы потребуют некоторой сноровки. Но, при желании, их сможет выполнить и новичок, умеющий обращаться с инструментом и обладающий здравым смыслом. Повторное выполнение операции уже не вызывает проблем.

Для защиты крепежей с резьбой соединений от загрязнений и воды эксперты рекомендуют использовать литол или смазки на основе графита. Промазывать детали нужно тщательно. Можно дополнительно усилить защиту трубками. Их одевают на места соединений рулевых наконечников и устройствами тяги (также можно использовать термоусадку).

Для большей наглядности вышеописанных действий, можно посмотреть видео :

Как снять руль на ваз 2114

Рейтинг: 28 867

Репутация: +24

Благодарил (а): 501 раз Поблагодарили: 341 раз

Не могу снять руль на ваз 2107

Цитата

Сообщение infern0 » 04 сен 2012, 23:12

Сообщения: 9669 Зарегистрирован: 21 янв 2008, 00:00

Награды:

Рейтинг: 55 548

Репутация: +93

Благодарил (а): 1479 раз Поблагодарили: 689 раз

Цитата

Сообщение USA » 04 сен 2012, 23:15

Рейтинг: 28 867

Репутация: +24

Благодарил (а): 501 раз Поблагодарили: 341 раз

Цитата

Сообщение infern0 » 04 сен 2012, 23:15

гайка отвернута уже второй месяц а руль так и не слазит

Добавлено спустя 58 секунд:

Сообщения: 2923 Зарегистрирован: 12 янв 2009, 00:00 Откуда: тюмень Авто: Привет из вторчермета!

Награды:

Рейтинг: 9 366

Репутация: +20

Благодарил (а): 3 раза Поблагодарили: 48 раз

Цитата

Сообщение A_nikolaenko » 04 сен 2012, 23:17

Сообщения: 9669 Зарегистрирован: 21 янв 2008, 00:00

Награды:

Рейтинг: 55 548

Репутация: +93

Благодарил (а): 1479 раз Поблагодарили: 689 раз

Цитата

Сообщение USA » 04 сен 2012, 23:20

Рейтинг: 28 867

Репутация: +24

Благодарил (а): 501 раз Поблагодарили: 341 раз

Цитата

Сообщение infern0 » 04 сен 2012, 23:21

Сообщения: 1332 Зарегистрирован: 08 сен 2011, 00:00

Рейтинг: 3 532

Репутация: +16

Благодарил (а): 2 раза Поблагодарили: 12 раз

Цитата

Сообщение Gresduko » 04 сен 2012, 23:32

Рейтинг: 18 949

Репутация: +26

Благодарил (а): 68 раз Поблагодарили: 216 раз

Цитата

Сообщение СМак » 04 сен 2012, 23:33

Если кажется, что в сообщении выше есть нотки сарказма, то вам не кажется.

Рейтинг: 28 867

Репутация: +24

Благодарил (а): 501 раз Поблагодарили: 341 раз

Цитата

Сообщение infern0 » 04 сен 2012, 23:35

Gresduko , спасибо конечно но не помогает, делали даже немного по другому — вдвоем тянули руль с двух сторон ровно по направлению рулевой колонки а третий молотком колотил по ней но руль все еще на месте, думал уже горелкой греть но боюсь руль сплавить

Добавлено спустя 2 минуты 48 секунд:

СМак , спасибо завтра попробую метод, раскачивать еще не пробовал А может все таки народные умельцы съемники какието придумали?

Добавлено спустя 3 минуты 55 секунд:

чтото типо вот такого

Модернизация элементов салона

Например, можно выбрать один из трех режимов яркости, что будет возможно за счет переключения с интервалом в 1 секунду, при этом система запомнит последнее включение. Можно установить ее на задержку выключения через 6-8 секунд с последующим плавным выключением лампы. При незакрытой или плохо закрытой двери освещение будет отключено через полчаса.

Сначала демонтируется пластмассовый рассеиватель «родного» плафона. От контактов отсоединяются провода, устраняются крепежи, которые отвечают за фиксацию корпуса прибора, это позволит демонтировать корпус. Светодиодную составляющую необходимо вынуть из пластмассовой крышки. Электропроводку предстоит подсоединить к штекерам осветителя по схеме. Новый корпус прибора нужно зафиксировать к потолку на соответствующее место, применяя все те же саморезы. Теперь рассеиватель можно укрепить на корпусе.

Тюнинг автомобиля марки ВАЗ 2114 часто предполагает смену сидений или их перетяжку. Обшивка может быть выполнена почти из любого материала, но кожаный салон ВАЗ будет смотреться гораздо лучше, чем выполненный из материала, установленного еще на заводе. Чтобы перетянуть кресла, нужно первоначально произвести их демонтаж. После этого можно снять старые чехлы, ослабить на спинке стальные зажимы.

Чехлы необходимо распороть на отдельные элементы, что позволит перенести размеры на новый материал, в качестве которого может быть применена, например, алькантара или, как уже отмечалось, кожа

Если вы решили использовать алькантару, то необходимо учесть, что у нее короткий ворс, который направлен в одну сторону, на что предстоит обратить внимание в момент раскроя

https://youtube.com/watch?v=snNkb3fda-I

Ремонт рейки руля

Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.

Итак:

Снимаются передние колеса. Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников. После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага. Откручиваются гайки крепления скоб рейки. Отворачивается изнутри салона болт на рулевом валу

Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала. Весь узел вытаскивается через правое отверстие в корпусе автомобиля

Рулевой   механизм   с   рулевыми   тягами

Далее выполняется непосредственно ремонт рулевой рейки  ваз 2115:

• Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
• Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
• Извлекаются стопорная и соединяющая тяги пластины.
• Удаляются рулевые тяги.
• С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
• Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
• Снимается защитный чехол.
• С левой стороны устройства снимаются опора и колпачок для защиты.
• Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.

Извлечение   гайки,   пружины   и   фиксирующего   кольца

Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку.Для уплотнения в проточке упора монтируется резиновое кольцо.

• Снимается уплотнитель.
• Снимается пыльник шестерни, который достаточно поддеть его отверткой.
• Снимается стопорная шайба.
• Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
• Снимается гайка с вала.
• Ключом «на 14» удаляется из картера вместе с подшипником шестерня.

Извлечение   из   картера   шестерни   с   подшипником

• Вынимается рейка.
• Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.

Извлечение   опорной   втулки

• Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца.Выступы втулки должны свободно войти в отверстия картера.
• По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
• С вала шестерни снимается фиксирующее кольцо.
• С помощью двухзахватного съемника спрессовывается шариковый подшипник.

Снятие   шарикового   подшипника

Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо. Через него из картера  выбивается подшипник.

Выпрессовка   игольчатого   подшипника

Полость картера конструкции промывается. Отрезком трубы запрессовывается  игольчатый подшипник. После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья  на рейке.

Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой  удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в  обратной последовательности. Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12  миллиметра. После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.

Подробное руководство по установке

Итак, если вы решили поставить электроусилитель руля на ВАЗ 2114, то необходимо учитывать, что вам придется также произвести замену самой рулевой колонки. В частности, вместо стандартного устройства вам надо будет поставить колонку с электроприводом, соответственно, наш ремонтный процесс будет начинаться с проводки. Вам необходимо будет разобраться со всеми разъемами и колодками, ведь вы должны все сделать красиво, без каких-либо скруток проводов. В колодке имеется специальная клемма, которую вам необходимо будет демонтировать, после чего установить ее на разъем в жгуте.

Свободная клемма данного разъема устанавливается в то место, где проходила штатная проводка, никакие специальные жгуты или переходники для этого не потребуются. Вам нужно только соединить два кабеля сечением 4 квадрата с аккумуляторной батареей. Для обеспечения безопасности данного участка электроцепи дополнительно нужно установить предохранительный элемент на 50 ампер.

Далее, так называемой слаботочкой, то есть не силовым проводом, вам необходимо подключиться к таким элементам:

• тахометру, использующемуся для демонстрации количества оборотов коленчатого вала двигателя;
• скоростному датчику, применяющемуся для обозначения скорости транспортного средства;
• массе, то есть кузову автомобиля;
• диагностической К-линии;
• а также к контрольной лампочке (автор видео об установке узла в домашних условиях — канал sokur64).

Выполнив эти действия, вам нужно будет произвести диагностику наличия сигнала тахометра, а также спидометра. Если сигналы есть, то дальнейшая процедура установки выглядит следующим образом:

1. Производится демонтаж пластикового кожуха на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого нужно открутить все болты, при помощи которых фиксируется защитная накладка.
2. Затем необходимо выкрутить винт, установленный на рейке, и произвести ее демонтаж. На этом этапе вам необходимо будет определить, как сильно размеры установленного при производстве узла отличаются от того размера, который будет использоваться.
3. На следующем этапе производится монтаж вала непосредственно на электроусилитель. После этого сам вал необходимо зафиксировать в месте монтажа.
4. На следующем этапе производится настройка электроцепи. Из салона транспортного средства к аккумуляторной батарее необходимо провести два провода, как вариант, это можно сделать через левое крыло. Чтобы сделать это, нужно в первую очередь произвести демонтаж расширительного бачка омывательной системы, а затем, используя наиболее твердую и толстую проволоку, протянуть ее. Вам нужно попытаться добраться до моторного отсека.
5. Когда конец проволоки появится в моторном отсеке, к нему необходимо прицепить проводку. Далее, оба провода необходимо будет вытащить вместе с самой проволокой.
6. Выполнив все эти действия, мы приступаем к одному из основных шагов — подключению электроники электроусилителя. Под приборной панелью в «четырке» имеется специальная красная колодка, внутри которой расположен оранжевый кабель. Непосредственно сам контакт ЭУР необходимо подключить именно к этому проводу. Такие же действия производятся с серым проводом.
7. Затем осуществляется подключение силовых концов. К аккумулятору подключаются провода розового и черного цвета, розовый — к положительной клемме, черный — к отрицательной. На этом процесс монтажа можно считать завершенным. Проверьте работоспособность установленной системы и, при необходимости произведите регулировку устройства.

О чем нужно помнить?

Перед началом проведения ремонта обязательно обработайте все резьбовые соединения проникающей смазкой типа WD-40. Если таковой нет, можно заранее обильно смазать тормозной жидкостью. Так как на поворотном кулаке находится отверстие конической формы, необходимо при разборке использовать только съемник. Гайки, которыми производится регулировка длины тяги, необходимо тоже обязательно обработать смазкой.

Если не делать этого, выкрутить гайки окажется проблематично. Как вариант – полностью демонтировать тягу и прогреть ее газовой горелкой. Обязательно придется измерить расстояние от центра шарнира до края регулировочной гайки на каждой стороне. Также нужно измерить расстояние от края тяги до этой гайки, чтобы максимально точно поставить новый наконечник. В дальнейшем это позволит добиться максимально точного схождения колес. Но это вовсе не означает, что проводить регулировку не нужно – развал и схождение обязательно придется делать.

Замена подшипников вала рулевого управления ВАЗ-2110, ВАЗ-21102

Смена подшипниковая вала рулевого управления достаточно простая процедура, благодаря приведенному ниже фотоотчёту рассмотрим принцип данного процесса на примере авто ВАЗ 2110, ВАЗ 21102.

Для этого стоит иметь следующие инструменты:

• инструменты, с помощью которых снимается рулевое колесо
• ключ размером на 13
• головку на 13
• обычный молоток

Отключаем провод, подходящий к клемме аккумуляторной батареи, после чего избавляемся от рулевого колеса. Откручиваем не до конца болт, удерживающий основание подрулевых переключателей, основание пододвигается к себе.

Провод отсоединяем от датчика, показывающего уровень давления масла.

Отодвигаем 2 колодки, на которых находятся провода звукового сигнала, от контактов, после чего отсоединяем основание переключателей под рулем. Устанавливаем ключ в зажигание, после чего проворачиваем на положение I для разблокировки вала рулевого управления.

После этого от колодки отсоединяем провода выключателя зажигания от проводов, если они к жгуту прикреплены хомутом, его стоит перекусить или отстегнуть. Прикрепляется рулевая колонка при помощи винтов со снимаемые головками, такими же винтами крепится и замок зажигания. Если таких болтов для замены в наличии нет, можно заметить простые болта М6.

Отвинчиваем два болтика и две гайки со съёмными головками, после чего необходимо изъять пружинные шайбы и специального вида тоже.

Если головки оторваны, стоит сверлить их и изымать, вооружившись отверткой и молотком.

Далее снимаем рулевую колонку, закреплённую на шпильке, пододвиньте к себе и тяните книзу. После чего отвертите болт, крепящийся к валу рулевого управления.

Открепите болт, после чего отсоедините колонку, после чего изымите упорную втулку.

Выньте вал из трубы, находящейся под рулем, и подшипник вместе с ним, стоит его впрессовывать по направлению к рулевому колесу.

Изымаем подшипник, расположенный спереди рулевого вала, при повреждённых шлицах или резьбы полностью его меняем.

Вооружившись молотком необходимо впрессовать подшипник, находящийся сзади, расположенный в трубе кронштейна. Перед фиксацией подшипников проверяем их вращательные функции, они должны совпадать движения без заедания. Втулки не должны быть повреждены.

При помощи оправки необходимо запрессовать подшипник сзади в бури труды, чтобы он уперся до конца. Устанавливается подшипник на втулку, выполненную из пластмассы, с одной стороны которой располагается фланец расширенный. При фиксации следите, чтобы широкий конец направлялся наружу. Далее во время фиксации подшипника спереди следите, чтобы фланец с широким концом направлялся в конец вала. Установите в трубу сам вал так, чтобы его задняя часть входила в подшипник, расположенный сзади. Зафиксируйте подшипник спереди в бурт трубы при помощи оправки, нужно сделать это до упора. Возвращаем на место рулевую колонку. При установке втулки следите, чтобы стороны более широкая устанавливалась на вал непосредственно.

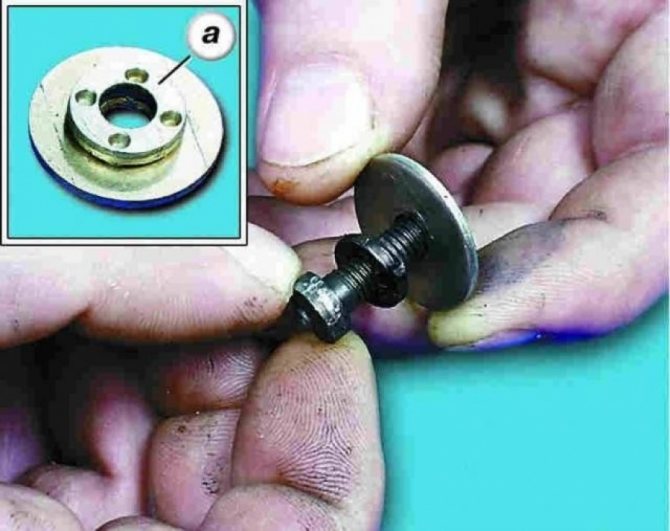

Шайбы, крепящие кронштейн, крепятся выпуклой часть в обратную сторону от головки самого болта.

Далее перед фиксацией основания, где расположены переключатели под рулем, регулируем расположение рулевой колонки. Поэтому сначала стоит установить кожух снизу, после чего основание сдвигается таким образом, чтобы произошло совпадение резьба для винта в кожухе с основанием. Далее извлекаем кожух и привинчиваем болт крепления. Возвращаем на место рулевое колесо.

Директор JAC Motors: «Мы планируем нашу деятельность в России на долгосрочную перспективу»

Смотреть все фото новости >>
