Как проверить дпдз мультиметром

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

1. Проблемы на холостом ходу, которые уже описаны выше.
2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
5. Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

1. Включить зажигание и измерить напряжение между «массой» и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
2. Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
3. Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
4. Медленно поворачивать сектор рукой, следить за показаниями стрелки.
5. На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.

1. Стерлось напыление основы в начале хода ползунка. В результате получить линейного повышения напряжения выходного сигнала не получится.
2. Другой причиной сломанного ДПДЗ может быть подвижный сердечник с контактами ползунка. Сломанный один из наконечников вызывает задир на подложке, что привело к поломке двух других. В результате получаем отсутствие контакта ползунка с резистивным слоем.

1. Пленочно-резистивный ДПДЗ, которые устанавливал завод изготовитель (дешевые, имеющие как правило не большой срок службы)
2. Бесконтактный ДПДЗ (более высокая цена и больший ресурс работы). Работа датчика основана на магниторезистивном эффекте. Цена бесконтактного ДПДЗ на ВАЗ около 500р. Кстати тест (обзор) ДПДЗ сделал сайт ЗаРулем.

1. Какой датчик Вы купили ?
2. Впечатления и замечания по работе ДПДЗ ?
3. Сколько отслужил прошлый ДПДЗ ?

xn--2111-43da1a8c.xn--p1ai

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую. Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность

Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля. ДПДЗ — важное, но легкое в замене устройство

На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля. Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

 Загрузка …

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

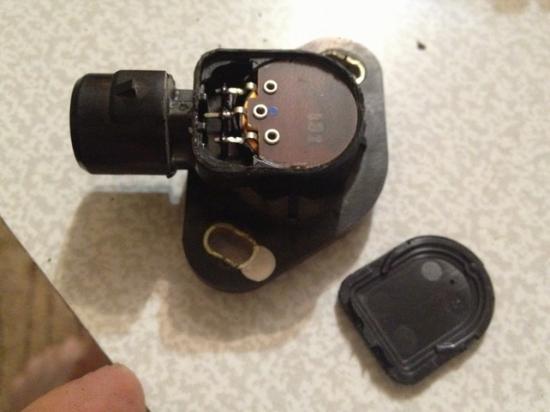

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Мнения автолюбителей о неисправности датчика заслонки

1. Датчик ПДЗ – работает также, как и простейшие регуляторы уровня громкости в старых моделях телевизоров …

«Это устройство представляет собой аналог простейшего регулятора уровня громкости, который встречается в старых телевизорах. Датчик имеет такие проблемы — «шуршание» во время работы. Если в случае с телевизором регулятор используется не так часто, то в автомобиле датчик дроссельной заслонки работает постоянно. Его «шуршание» — далеко не те обороты, которые можно ожидать в соответствии с логикой движения. Именно с этим связаны сложности с зависанием оборотов двигателя на 1,5-2 тыс. оборотов и более. Стоит отметить, что ЭБУ обязательно выявит неисправность датчика дроссельной заслонки, в результате чего на приборной панели засветится «чек». Обычно код такой ошибки расшифровывается, как «Высокий уровень ДПДЗ».

2. Обедненная смесь — следствие проблем с датчиком дроссельной заслонки

«Если я правильно понимаю, при езде с постоянной скоростью машина дергается, а при резком сбросе акселератора ощущается провал и мотор может глохнуть. Если дроссельная заслонка будет открыта больше чем наполовину – машина едет довольно хорошо?

Если все симптомы сходятся, то:

• проводилось ли измерение состава смеси в автосервисе?
• симптомы указывают на возможное обеднение смеси, поэтому, я бы, прежде всего, проверял лямбда-зонд, а затем датчик расхода воздуха. Конечно же, следует еще проверить всевозможные места подсоса лишнего воздуха, но никак не датчик дроссельной заслонки.
• отключите лямбда-зонд и покатайтесь без него, если на усредненных значениях машина едет нормально, значит нужно менять лямбду.

Вот так выглядит мое мнение на этот момент. Если оно ошибочно — будем думать дальше.»

3. Почему троит двигатель

«Машина может троить из-за неисправности датчика дроссельной заслонки. Когда у моего авто «затроил» мотор, я подрегулировал ДПДЗ и «троение» исчезло!!! Этой меры хватило, примерно, на 5-7 км (я тестировал мотор в разных режимах, глушил и заводил, но он работал ровно), а машина резко «затроила» и ни какие настройки датчика дроссельной заслонки больше не помогали. При этом, на СТО мне сказали, что причина нестабильной работы мотора не в датчике ДЗ. Я им просто не верю! Сначала они утверждали, что «виноват» термостат, но не тот, который управляет охлаждением мотора, а тот, который находится возле дроссельной заслонки (я о таком даже не знал). В этом месте присутствует пятно от антифриза, и механики решили, что неисправность вызвана этим термостатом. Затем они еще подумали и переключились на клапан в моторе, затем на проводку и т.д.

После безуспешных поисков мне позвонили с СТО, извинились и сказали, что не знают, в чем причина. Отмечу, что капли на термостате по составу похожи не на охлаждающую жидкость, а на обычную воду. Я снимал датчик – внутри сухо, значит вода туда не попала, но капли были прямо на фишке датчика дроссельной заслонки! Когда я начал продувать ДПДЗ, из него полетели мелкие брызги».

4. Неправильные настройки датчика

«Из-за ошибок в настройке датчика дроссельной заслонки неправильный сигнал поступает в ЭБУ. Подается неправильная информация об уровне открытия дроссельной заслонки, а значит, нарушается дозировка топливной смеси. Конечно лямбда-зонд может подкорректировать смесь. Я и сам бы исправил настройки. Понимаю, что это просто и недолго, но «нет ничего более постоянного, чем временное».

Как проверить датчик положения дроссельной заслонки

Проверка датчика положения дроссельной заслонки требует наличия мультиметра. В зависимости от типа датчика и автомобиля, на котором он установлен, будут варьироваться приведенные в инструкции ниже значения напряжения и сопротивления, снимаемого с датчика. При этом кардинально процесс проверки ДПДЗ отличаться на различных моделях автомобилей и датчиков не будет.

Чтобы проверить датчик положения дроссельной заслонки, выполните следующие действия:

1. Выключите двигатель и устраните препятствия для легкого доступа к датчику положения дроссельной заслонки. В большинстве случаев для этого потребуется снять воздуховоды воздушного фильтра с патрубка и убрать шланги вентиляции;
2. Далее отключите провода, которые подходят к ДПДЗ, чаще всего они отщелкиваются;
3. После этого в датчике будут видны 3 контакта: питание, масса и сигнал для блока управления. Необходимо определить, какие их них за что отвечают;
4. Следом потребуется завести двигатель и подключить плюсовую клемму мультиметра к выводу питания, а минусовую к выводу массы. Тестер должен быть включен в режим замера напряжения. В данном измерении должно получиться значение около 5 Вольт (возможен небольшой разброс);
5. Измерив напряжение, необходимо выключить зажигание и переключить мультиметр на измерение сопротивления;
6. Далее с закрытой дроссельной заслонкой необходимо измерить сопротивление между контактами массы и сигнала для блока управления. В результате должно получиться значение около 1 кОм (возможны показания от 0,8 до 1,2 кОм);
7. После этого необходимо открыть дроссельную заслонку и повторить измерение сопротивления. Должно получиться значение от 2,3 до 2,7 кОм.

Как отмечалось выше, цифры измерений могут варьироваться, в зависимости от модели датчика и автомобиля. Посмотреть результаты для конкретной машины можно в техническом руководстве к ней или на специализированных форумах в интернете.

Если в результате диагностики был сделан вывод о неисправности датчика, его потребуется заменить.

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

1. Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
2. Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
3. Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Виды датчиков

На современные модели автомобилей устанавливают потенциометры – контактные ДПДЗ или магниторезистивные датчики. Электронные устройства отличаются стоимостью, сроком службы. По способу установки они бывают встроенными в корпус дроссельной заслонки и отдельно установленными.

Контактный датчик

Внутри корпуса есть несколько резистивных дорожек и подвижный токосъемный элемент − бегунок. Он жестко соединен со штоком дроссельной заслонки, двигается при ее закрытии (открытии). Во время перемещения он касается резистивного слоя и, контактируя, изменяет сопротивление:

• когда заслонка закрыта, бегунок позиционируется в самом начале дорожки, этой крайней позиции соответствуют минимальные значения сопротивления, напряжения;
• когда жмут на педаль газа, открывается дроссельная заслонка и ползунок смещается, при этом длина резистивного слоя, включенного в цепь, увеличивается, что приводит к росту сопротивления, напряжения.

На заметку!

К устройству подсоединены 3 провода. Один подает напряжение на резистивный слой – 5 В, другой идет к заземлению, третий к ползунку.

Бесконтактные ДПДЗ с датчиком Холла

Работа устройства построена на основе магниторезистивного эффекта Холла. Механический контакт между его элементами отсутствует, их два вида:

• датчик Холла;
• выполняющие функции бегунка постоянные магниты.

На заметку!

Бесконтактные ДПДЗ стоят дороже, но и служат дольше.

Магнитные ползунки перемещаются при повороте дроссельной заслонки, магнитное поле во время движения изменяется, датчики мгновенно это фиксируют и передают сигнал на микросхему, та отправляет информацию на ЭБУ. Элементы устройства разделены воздушным зазором, поэтому не испытывают механических воздействий. Место установки платы − корпус дроссельной заслонки.

Индуктивные ДПДЗ

Устройства индуктивного типа без физического контакта элементов вычисляют угол поворота дроссельной заслонки. Схема такого датчика:

• токопроводящий ротор, присоединенный к оси заслонки;
• статор – плата с катушками (приемная, передающая), микросхема, отвечающая за передачу данных на контроллер.

Устройства этого типа предназначены для электронных дроссельных заслонок. Их устанавливают на корпус. Величина напряжения на статоре зависит от угла поворота ротора.

Лучшие инструкторы по вождению:

Автоинструктор Михаил
АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ

Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.
