Как отрегулировать ручной тормоз на калине

Как заменяется трос ручника на Ладе?

Иногда случаются ситуации, когда одними регулировочными манипуляциями проблему не решить. Здесь единственной мерой устранения поломки будет замена троса, который мог попросту растянуться в запредельном режиме или вообще оборваться. Такое часто случается с тросами, обладающими не самым лучшим качеством изготовления.

По аналогии с первым случаем также готовим подходящие инструменты. Их перечень немного расширяется. Итак, нам потребуется привлечь на помощь:

• ключи или головки, размер которых «13» и «10»;
• «трещотку», что удобнее обычного воротка;
• плоскую отвертку средней величины;
• плоскогубцы и «WD-40».

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

• ключи № 10 и № 13;
• головка с удлинителем № 13;
• трещотка.

Это интересно: Штраф за неправильную парковку транспортного средства

Конечно, можно обойтись и минимумом, например, двумя рожковыми ключами, но таким инструментом будет работать не очень-то удобно, да и дело не ускорится.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

1. Осмотровая канава.
2. Подъёмник.
3. Эстакада.

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

1. Включить первую передачу и полностью отпустить стояночный тормоз.
2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

При затяжке гаек, крепящих кожух, делать это следует без излишнего фанатизма, дабы не оторвать шпильки, которые крепятся к днищу кузова. Они приварены точечной сваркой и могут не выдержать слишком большого усилия.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Для того, чтобы работа шла быстрее, проще и не приходилось вылезать без конца из осмотровой канавы, пересаживаясь в салон машины для проверки натяжки троса путём подсчёта щелчков, желательно иметь напарника, который поможет в этом несложном деле.

Это интересно: Покрытие «Гравитекс» в баллончиках для автокузова: 5 преимуществ аэрозоля Gravitex и 2 варианта применения

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

• износ тормозных колодок задних колёс;
• износ тормозных барабанов задних колёс;
• предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

Как понять, что ручник нуждается в регулировке

Lada Priora hatchback Logbook Ремонт рулевой рейки

Диагностику компонента нужно проводить примерно раз в месяц. Если вы активно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км пробега. Процесс изучения состояния нетруден, так что можно проводить его и чаще, при малейших признаках неисправности.

Самостоятельную диагностику выполняют двумя способами.

• Поднимите авто на крутой склон и затяните рычаг как можно туже. Машина осталась неподвижной? С ручником всё в порядке. Если она не остановилась, полностью натяните тормоз на себя. Автомобиль продолжает двигаться? Тормоз нужно срочно ремонтировать или настраивать.
• Натяните ручник до отказа и включите первую передачу. Плавно опустите педаль сцепления. Если с это частью машины всё в порядке, двигатель заглохнет. При наличии неисправностей авто будет медленно двигаться.

Так выглядит трос стояночного тормоза. Именно он часто нуждается в регулировке или замене

Регулировка ручного тормоза на Калине подразумевает собой либо натяжение, либо ослабление троса. В большинстве случаев приходится производить именно натяжку, так как со временем задние колодки изнашиваются все сильнее и тем самым количество щелчков при постановке на стояночный тормоз, возрастает. Как написано во многих руководствах по ремонту и эксплуатации, нормальный ход рычага составляет от 2 до 4 щелчков до полной блокировке колес.

На данный момент моя Калина прошла более 40 000 км и задние колеса блокируются только при 6 или даже 7 щелчках, что говорит о приличном износе колодок и необходимости регулировки ручника. Ниже приведу необходимый перечень инструментов, который понадобится для выполнения данной работы:

1. Трещотка с головкой на 10
2. Короткий удлинитель
3. Два рожковый ключа на 13
4. Смазка WD-40 — крайне желательно

Порядок замены тормозных тросов

Для удобства загоните автомобиль на смотровую яму или эстакаду. Замену проводите с напарником: в одиночку закрепить новый привод сложно

. Перед установкой новых тросов их обильно смазывают, такая процедура продлит срок службы и предотвратит закусывание троса. Меняйте лучше сразу два, даже если один ещё цел.

1. Выполнить пункты с 1 по 5 регулировки ручника (см. выше).
2. Открутить уравнитель и освободить левый и правый тросы.
3. Подвесить заднее левое или правое колесо. Снять колесо.
4. Снять тормозной барабан. Он крепится двумя направляющими.
5. Отогнуть зажимы на балке и дне кузова и освободить трос.
6. Отсоединить трос от тормозного механизма.
7. Установить новый трос.
8. Установить тормозной барабан и прикрутить колесо.
9. Повторить пп. 3–8 для второго заднего колеса.

После замены левого и правого привода стояночного тормоза проведите регулировку. Как это сделать, подробно описано выше. При замене задних тормозных колодок также выполните регулировку.

Проверку ручника рекомендуем проводить регулярно. В случае неисправности не поленитесь устранить дефекты. Не надо откладывать ремонт стояночного тормоза – это ваша безопасность, в том числе и в материальном плане. Вы же не хотите однажды утром, опаздывая на работу, обнаружить свою любимицу в бетонном ограждении парковки, правда?

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

• головка на 7 мм и 10 мм
• трещотка или вороток
• удлинитель
• глубокая головка на 13 мм
• плоскогубцы или длинногубцы
• отвертка с плоским лезвием
• проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

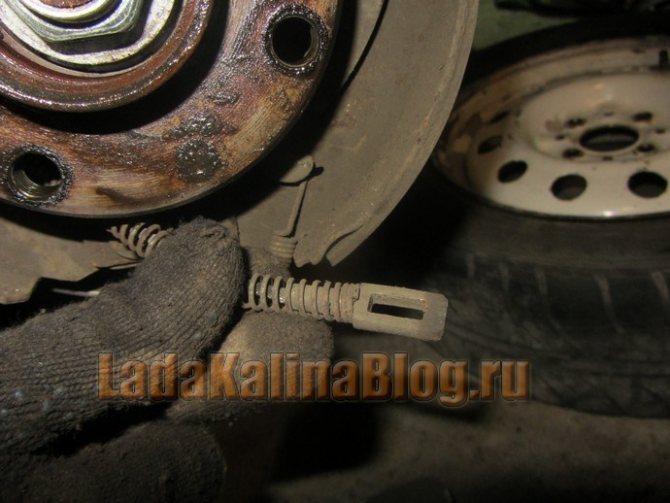

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

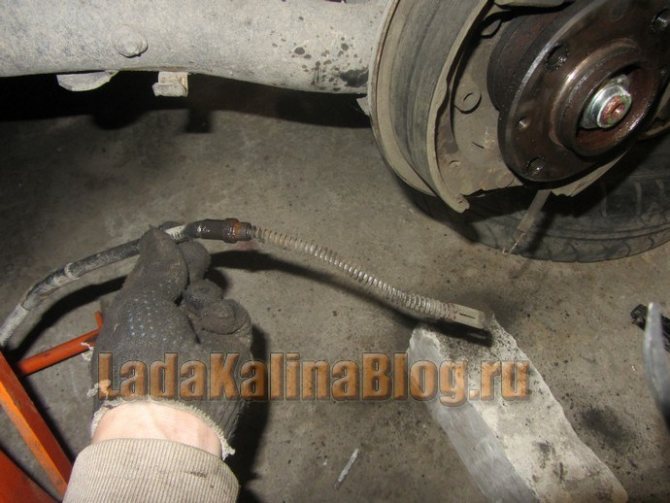

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

• 1 Где находится
• 2 Как проверить ручной тормоз на Ладе Калине
• 3 А если заменить?
• 4 Инструмент для регулировки ручника

• 5 Как подтянуть
• 6 Если надо ослабить тормоз
• 7 Как затягивают или ослабляют на универсале и хэтчбеке
• 8 Если не помогает

Важность исправности

Большинство водителей редко пользуются стояночным тормозом, уповая на надёжность установки автомобиля «на трансмиссию» — включив низшую переднюю или заднюю передачу. Это в какой-то степени решает проблему, но не всегда.

Когда этого не стоит делать?

1. При парковке или аварийной остановке машины на подъёме или склоне. В таком случае машину удерживают комбинированно: как на скорости (передаче), так и на ручном тормозе.
2. При не очень удачном развороте на узкой дороге, особенно когда машина уже немного продвинулась в кювет (задом или передом). Это особенно свойственно неопытным водителям.
3. При стоянке на светофоре в ожидании зелёного света — чтобы не держать машину тормозами.
4. При вынужденном трогании с места на подъёме и т. д.

Возможно, вас также заинтересует статья нашего специалиста, в которой подробно описывается датчик положения коленчатого вала.

Без ручного тормоза не произвести так называемый «полицейский разворот» — это иногда нужно, и не только одной полиции, поскольку ситуации на дороги могут возникнуть самые разные.

Он необходим даже самого опытному водителю, не говоря уже о новичках.

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

• головка на 7 мм и 10 мм
• трещотка или вороток
• удлинитель
• глубокая головка на 13 мм
• плоскогубцы или длинногубцы
• отвертка с плоским лезвием
• проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

Ручник – это один из компонентов тормозной системы автомобиля. Стояночный тормоз предотвращает самопроизвольное движение при парковке транспортного средства. Регулярное обслуживание и регулировка ручника помогают избежать неприятностей при стоянке на подъёме или спуске. Отрегулированный стояночный тормоз должен обеспечить удержание автомобиля на уклоне в 25 градусов.

В Ладе Калина установлен тормозной привод ручника в виде двух тросов. Усилие от рычага стояночного тормоза через тягу передаётся по двум тросам на задние барабанные колодки. При затяжке ручника в верхнее положение колодки разжимаются и фиксируют тормозной барабан. В этом положение колесо не прокручивается.

Возможные причины неполадок ручника

Существует несколько причин неправильной работы ручника на Ладе Калина. Ниже приведены основные:

1. Езда с затянутым рычагом стояночного тормоза. Достаточно совершить одну поездку. Тормозные колодки в таком режиме изнашиваются быстрее. После «поездки на ручнике» придётся подтягивать и регулировать стояночный тормоз.
2. Закусывание тросиков. В автомобиле они проходят по днищу кузова. Тросы ручника эксплуатируются в экстремальных условиях. На них действуют грязь, влага, перепад температуры.
3. Неисправность храпового механизма или закусывание рычага стояночного тормоза.

Как отрегулировать?

Рекомендуем прибегать только к приобретению качественных колодок и троса, тогда регулировка ручника или замена будут намного реже. Однако полностью избежать этой процедуры не удастся. Ведь, как уже обозначалось ранее, эти компоненты подвергаются естественному износу или растяжению (в случае с тросом).

Чтобы регулировка ручника была успешной, понадобится обзавестись потребным инструментом и вспомогательными средствами. Также незаменимым действием будет изучение соответствующего мануала. Инструментальный набор в нашем случае до неприличия прост, ведь он состоит из двух рожковых ключей, размерность которых равна «13» и одной обычной головки на «10» в паре с воротком (лучше «трещоткой»). Рекомендуем также запастись проникающим средством «WD-40».

Когда приготовление инструментов завершено, смело приступаем к несложным манипуляциям. Далее мы приводим инструкцию, следуя которой вас ожидает неминуемый успех. Итак, регулировка ручника:

1. Специфика работы подразумевает нахождение регулирующего субъекта под днищем, поэтому загоняем свой автомобиль на яму или вывешиваем подъемным средством. Когда таких условий нет, то единственным способом обеспечить доступ будет подъем кормы авто с помощью домкратов.
2. Вооружившись ранее указанной головкой, производим уверенное откручивание 4-х гаек, которыми удерживается кожух узла.
3. Затем обозначенный протекционный экран сдвигаем в направлении передка авто, предварительно «скинув» прилегающую часть глушителя с опорной подушки. Теперь доступ к механизму полностью открыт. Для повышения удобств ремонта патрубок глушителя можно слегка отодвинуть и подпереть подходящим бруском.
4. Перед глазами предстают: тяга рычага, обе ветви троса и уравнитель. Сам шток располагает двумя гайками, которые исполняют роль регулировочного и стопорящего компонентов.
5. Первым действием отпускаем контргайку (помогает ключ на «13»).
6. Теперь вращаем вторую гайку в направлении закручивания, что обеспечивает увеличение натяжения тросового привода.
7. В случаях, когда требуется «отпустить» трос ручника, то регулировочную гайку потребуется вращать в обратном направлении, что подразумевает снижение уровня натяжения.
8. В обоих случаях регулирования после двух или трех оборотов указанной гайки «ныряйте» в салон и проверяйте ход рычага, добиваясь потребного количества щелчков «храповика».
9. Завершив указанные манипуляции, обязательно проверяйте работоспособность ручника на вывешенных задних колесах и зажатом рычаге. Отпустите рычаг ручника и вращайте каждое из задних колес. Удостоверьтесь, что они крутятся свободно и колодки не задевают барабаны.
10. На последнем этапе тестируем узел в условиях, приближенных к дорожным реалиям. Для этого устанавливаем авто под углом наклона в 25% и активируем ручник. Регулировку считаем успешной, когда в таком положении автомобиль не скатывается, а надежно зафиксирован.

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

• два ключа на 13 (рожковый и накидной);
• вороток с удлинителем и головками на 10 и 13;
• средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).
Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

1. Поднимите авто домкратом, снимите колесо.
2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.
