Правила зарядки автомобильного аккумулятора

Аккумулятор является источником постоянного тока и при его подключении необходимо соблюдать полярность. Выводы аккумулятора имеют маркировку. Положительный вывод обозначен знаком «+», а отрицательный знаком «—». На выводах зарядного устройства для подключения аккумулятора тоже есть такая же маркировка. При подключении аккумулятора для зарядки нужно положительный вывод «+» аккумулятора соединить с положительным выводом зарядного устройства, а отрицательный «—» – с отрицательным. Если попутать полярность подключения, то аккумулятор вместо зарядки будет разряжаться и даже вывести из строя зарядное устройство.

Сечение проводов для подключения аккумулятора к зарядному устройству должно быть не менее 1 мм2, что соответствует диаметру провода без учета изоляции 1,3 мм.

Перед зарядкой снятый с автомобиля аккумулятор необходимо очистить от грязи и протереть его поверхности для удаления кислотных остатков тканью, смоченной водным раствором соды, приготовленного из расчета столовая ложка соды на стакан воды. Если кислота на поверхности есть, то водный раствор соды пенится.

Если аккумулятор имеет пробки для заливки кислоты, то все пробки нужно выкрутить, для того, чтобы образующиеся при зарядке в аккумуляторе газы могли свободно выходить. Обязательно нужно проверить уровень электролита, и если он меньше требуемого, долить дистиллированной воды.

Согласно теории, заряжать аккумулятор можно током, не хватающей ему емкости до полной зарядки. То есть, если аккумулятор имеет емкость 50 А•ч и заряжен наполовину, то в первый момент заряда можно установить ток 25 А и с каждой минутой его уменьшать, вплоть до нуля при полной зарядке. На таком принципе работают некоторые автоматические зарядные устройства, позволяющие всего за несколько часов полностью зарядить автомобильный аккумулятор. Но такие зарядные устройства очень дорогие. Да и необходимость в них не возникнет, если заряжать аккумулятор заблаговременно.

Хотя некоторые зарядные устройства позволяют выполнять зарядку в полуавтоматическом режиме, я все же предпочитаю заряжать аккумулятор в ручном режиме. Как правило, аккумулятор разряжен не более чем наполовину, поэтому зная его емкость, не сложно рассчитать время заряда. Например, для 50 А•ч аккумулятора, для полной его зарядки нужно подать, с учетом потерь ток 30 А•ч. Выставляю ток заряда 3 А, и через 10 часов аккумулятор будет полностью заряжен. Для гарантированной полной зарядки аккумулятора, если позволяет время, можно установить ток 0,5 А и в таком режиме продолжить заряжать аккумулятор насколько позволит время. Для автомобильных аккумуляторов большой емкости такой ток заряда безопасен.

Если время поджимает, то можно сначала заряжать аккумулятор током, допустим, 8 А в течении трех часов, а затем ток уменьшить до 6 А и заряжать еще час. Аккумулятор будет заряжен всего за 4 часа. Но, все, же оптимальным режимом для зарядки является небольшой ток, 2-3 А. При таком токе исключается перезарядка и перегрев аккумулятора, которые сильно сокращают срок его службы. Все хитроумные способы заряда для уменьшения сульфатации пластин аккумулятора, как показывает практика, не более чем теория. Если режим работы аккумулятора соблюдается (не допускается полный разряд), качественный кислотный аккумулятор прослужит от 3 до 5 лет, в лучшем случае семь.

Как выбрать автомобильное зарядное устройство

Как выбрать по типу зарядки и принципу работы мы уже знаем. Теперь необходимо научится разбираться в основных параметрах ЗУ и дополнительных возможностях. Что нужно знать для правильного выбора:

1. В зависимости от вида техники используются АКБ с разным номинальным напряжением. Это могут быть 6, 12 и 24 вольта, например на мотоциклах и скутерах чаще стоят шести вольтовые, на автомобилях 12-ти, а на сельхозтехнике 24-ех вольтовые аккумуляторы.
2. Емкость батареи. Зная этот параметр можно подобрать мощность зарядного устройства.
3. Функциональные возможности и режимы работы.
4. Максимальная и минимальная сила тока зарядки.
5. Режим десульфитации и другие параметры.

Также лучше выбирать прибор у которого есть возможность ускоренной зарядки.

В настоящее время технологии производства аккумуляторов шагнули далеко вперед. И даже самые простые батареи разделяются на три подтипа: сурьмянистые, кальциевые и гибридные. Первый подтип – довольно старая технология поэтому встретить на нашем рынке практически невозможно. Зато два следующих нашли широкое применение в современной технике. А вот для каждой АКБ необходимо свое зарядное устройство.

Какой лучше выбрать автомат или нет?

Здесь автолюбители расходятся во мнении. Если Вы отлично разбираетесь в технологии обслуживания, тогда лучше устройство с полностью ручным управлением. Для новичков и малоопытных лучше взять зарядки с полностью автоматическим процессом.

Несколько советов:

• автомат – хороший выбор для подзарядки АКБ, посаженного не больше чем на половину от полного заряда;
• не дешевые ЗУ с возможностью восстановления аккумулятора, лучше покупать группой из нескольких человек;
• если Вам нравится и планируете детальнее изучать аккумуляторы или Вы профессионально этим занимаетесь, тогда стоит приобрести специальные микропроцессорные программаторы.

Выбор по режимам работы

На сегодня большинство зарядных устройств имеет два режима работы: стабилизация тока и стабилизация напряжения.

В первом варианте процесс протекает значительно быстрее. А во избежание повреждения, в завершающей АКБ, на фазе завершения зарядки уменьшается величина тока.

При втором варианте сила тока меняется на протяжении всего процесса, а напряжение зарядки остается постоянным. По завершению – постепенно уменьшается и сила тока.

Помимо этих режимов у некоторых моделей существует и дополнительная функция под названием Boost – быстрая зарядка. В этом случае на аккумулятор подается большой ток, способный полностью зарядить его за 15 – 20 минут, однако не стоит злоупотреблять этим.

Выбор по силе тока и пуска

Главными показателями совместимости АКБ и зарядного устройства является сила тока и показатель пуска. Измеряется в Амперах (А), а высчитывается по номинальной емкости батареи измеряется в А/ч (Ампер часы).

Расчет силы тока зарядки. На аккумуляторе указывается номинальная величина, например, 60 А/ч. Берем ее и делим на 10. То есть получаем 6 А. это и будет сила тока, необходимая для зарядки данной батареи. Если использовать значение ниже – АКБ будет долго заряжаться, если выше – то уменьшится срок его службы.

Расчет силы тока пуска. Берем номинальное значение указанное на батарее и умножаем на 10. В нашем случае для пуска потребуется 600 ампер.

При выборе зарядного устройства подбирайте его с запасом мощности. Если Вы будете заряжать батарею током 8 А, тогда покупайте зарядку на 10 – 12 ампер. Так устройство не будет каждый раз подвергаться критическим значениям и прослужит Вам дольше.

Функция десульфации

Очень полезная функция. При неправильной эксплуатации или работе в сложных погодных условия на пластинах аккумулятора может появиться налет сульфата серной кислоты, при этом снижается плотность электролита. Это приводит к потере емкости АКБ.

Режим десульфации помогает восстановить такие батареи благодаря циклам заряда-разряда. Для этого потребуется снять батарею с машины, подключить к зарядному устройству, выбрать десульфацию и оставить так на несколько дней. Процесс проходит в полностью автоматическом режиме.

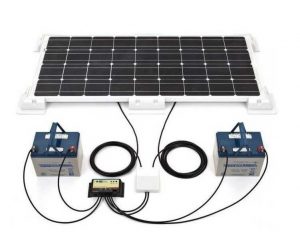

Заряжаем аккумулятор от солнечной батареи

Аккумулятор автомобиля может подвести в любой момент. Это, как правило, происходит в самых неподходящих местах. Следовательно, нельзя быть уверенным, что в ближайшее время проедет машина и владелец даст прикурить. Анализируя, как зарядить аккумулятор авто без зарядного устройства, ряд водителей выбирают батарею из солнечных панелей. С помощью такого прибора можно восстановить АКБ на время.

В основном все модели подобных панелей имеют силу тока, которая не превосходит значение в 1 А. Поэтому заряжать аккумулятор можно, не опасаясь за своё здоровье. Однако это займёт длительный промежуток времени. Если рассматривать определённые характеристики, то, чтобы поддержать оптимальный уровень заряда, достаточно моделей с 5–6 Вт и мощностью 30–60 В.

Рациональный вариант для АКБ – модуль порядка 1 м в длину и мощностью около 15 Вт при напряжении в 12 В. Также необходимо использовать контроллер, чтобы предохранить АКБ от перезаряда. Разместить солнечную батарею рекомендуется на крыше. Если размеры последней позволяют, то можно использовать несколько панелей.

Все разновидности солнечных батарей подключаются к аккумулятору двумя способами:

• через прикуриватель;
• через клеммы АКБ.

Если осуществлять подключение последним способом, то необходимо учитывать инструкцию производителя, так как каждая батарея имеет свои характеристики.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут также установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на незакрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

Время зарядки аккумулятора

Автовладельцы, снимающие старый аккумулятор, и покупающие новый, сталкиваются с вопросом; «Сколько нужно времени, чтобы зарядить аккумулятор автомобиля?». Никто не даст на это однозначного ответа, потому, что зависит это от степени разряженности. Для определения этого параметра батарея снабжена индикатором.

Видео: Сколько по времени заряжать аккумулятор автомобиля?

Для использования он элементарен: заряжена батарея – светится зеленым светом, разряжена – горит красным. Можно ориентироваться по амперметру ЗУ – индикатору наиболее достоверному и наглядному. Тем ток выше, чем глубже разрядка. О том, что она заряжена полностью, говорит стрелка, опустившаяся практически до нулевой отметки (не касается ЗУ с постоянным током).

Для этого от загрязнения очищают выводные контакты обслуживаемой батареи, используямягкую ветошью, смоченную нашатырным спиртом или раствором соды кальцинированной, протирают ее саму, очищают верхнюю крышку и выкрученные пробки (для АКБ, имеющего их для заливки электролита), чтобы при зарядке не попала грязь, которая выведет прибор из строя.

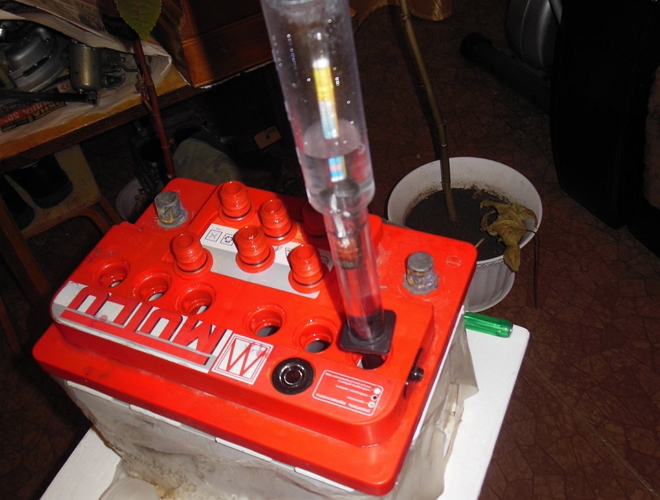

Выкручивают пробки, только закончив эту процедуру. После, проверяют уровень электролита и плотность, доводят при необходимости до требуемого значения, т.е. доливают воду дистиллированную или электролит необходимой плотности, чтобы в банках он был требуемой величины. Пробки не закрывают.

5 советов по запуску двигателя от внешнего источника питания

В водительской практике часто возникают ситуации, когда необходимо произвести запуск двигателя от внешнего источника питания. Как правило, такие ситуации происходят по причине разряда аккумуляторной батареи в следствие:

В качестве внешнего источника питания обычно служит заряженный аккумулятор стороннего автомобиля-донора. Также произвести запуск двигателя можно при помощи зарядно-пускового устройства. Для обеспечения данной операции требуется применение проводов для «прикуривания» (именно так на водительском жаргоне часто именуют процесс).

Несмотря на кажущуюся простоту «прикуривания», если не соблюдать правила запуска, можно нанести значительный вред как своему автомобилю, так и машине-донору. Рассмотрим 5 основных советов по запуску двигателя от внешнего источника питания.

1. Выбор проводов для «прикуривания».

Не следует использовать случайно попавшиеся провода. Для этой цели необходимо приобрести специальный комплект проводов. При этом следует проверить сечение проводящей шины. Оно должно быть не менее 16 кв.мм. Обычно на комплекте проводов для «прикуривания» наносится маркировка максимального пускового тока.

Для бензиновых авто ток запуска выбирают более 250 Ампер, для дизельных – более 300 Ампер. Длина проводов – от 3-х до 5-ти метров. Выбирать более длинные проводники не следует – на них будет падать большое напряжение

Также следует обратить внимание на качество исполнения зажимов-крокодилов. Лучше, если они будут выполнены из материала «сталь + медь», а не чисто латунные

2. Последовательность подключения проводов к автомобилям.

Сначала подключают зажимы положительных проводов, последовательно к своему авто, далее автомобилю-донору. Проверив качество подключения, далее соединяют отрицательные клеммы аккумуляторных батарей.

Если аккумулятор автомобиля находится в салоне, либо багажнике, в качестве соединения отрицательной шины можно использовать хорошо зачищенные зоны металлических деталей кузова или двигателя. Положительная клемма для запуска таких автомобилей обычно находится под капотом в обозначенном плюсом красном полихлорвиниловом изоляторе.

3. Подготовка к запуску.

После подключения проводов к автомобилю необходимо еще раз проверить качество соединений, так как если во время запуска движка зажим слетит с клеммы, может произойти короткое замыкания с опасными последствиями. Лучшим вариантом будет, если провода во время запуска двигателя придерживать. Далее следует завести силовой агрегат автомобиля-донора, дать ему поработать несколько минут, чтобы «подтянуть» АКБ.

Лучше производить пуск силового агрегата при работающем двигателе автомобиля-донора. Некоторые автовладельцы, опасаясь короткого замыкания либо иных повреждений электрооборудования, глушат двигатель донора. Если используются хорошие провода, это не критично.

Пуск производят короткими включениями стартера на время не более 15 секунд с перерывами 2 – 5 минут. После пяти-семи повторений неудачного пуска производят перерыв 10-15 минут. Если после перерыва следующие процедуры не приносят результат, следует обращаться к помощи специалиста.

5. Запуск силового агрегата от зарядно-пускового устройства.

Основные операции и их последовательность такие же, как и при использовании машины-донора. Особенности применения зарядно-пускового устройства:

· время включения стартера лучше ограничить 10 секундами;

· после каждой попытки необходимо проверить насколько нагрелось пусковое устройство;

· бытовая сеть в гараже или ином помещении, в котором подключено зарядно-пусковое устройство, должна выдерживать токи более 8 Ампер и потребительскую нагрузку не менее 1500 Ватт.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость

Как не оставить во время зарядки аккумулятора автомобиль без охранной сигнализации

При зарядке автомобильного аккумулятора его, как правило, снимают с автомобиля на время зарядки. При этом автомобиль остается без электронной системы охранной сигнализации. Редко у кого есть запасной автомобильный аккумулятор для подмены. Но его и не обязательно иметь, можно обойтись аккумулятором на 12В небольшой емкости, например, от Источника бесперебойного питания компьютерной техники. Ведь при выключенных электроприборах ток потребления схемой автомобиля не превышает 0,01 А•ч, а если включена сигнализация, то увеличивается максимум до 0,05 А•ч. Так что для полноценной замены на сутки подойдет любой аккумулятор емкостью даже 1,2 А•ч. Подойдет даже непригодный аккумулятор для работы в UPS из-за потери емкости. Перед применением, подменный аккумулятор надо обязательно зарядить и проверить его работоспособность. Для проверки достаточно подключить к выводам аккумулятора лампочку от фары автомобиля. Если лампочка светит в полную силу, значит аккумулятор годен для подмены.

Для подключения аккумулятора сначала нужно подготовить провода для подключения к бортовой электропроводке автомобиля, оснастить концы проводов клеммами, и снять изоляцию на 8-10 см.

Далее нужно извлечь штатный аккумулятор и на его месте поместить подготовленный аккумулятор от UPS. Соблюдая полярность, обвить зачищенными концами проводов штатные наконечники для подключения аккумулятора. Надеть клеммы на контакты временного аккумулятора. Убедиться, что случайное прикосновение положительного наконечника к металлическим деталям автомобиля исключено.

Осталось закрыть крышку капота, двери и поставить с брелока автомобиль на сигнализацию. Центральный замок при этом тоже будет работать. На время заряда аккумулятора охранная система будет успешно выполнять возложенную на нее задачу.

Что такое импульсное зарядное устройство?

В отличие от трансформаторных собратьев импульсные зарядные устройства заряжают батарею не постоянным током какого-либо значения, а импульсами. Для их образования используется современная элементная база – громоздкие трансформаторы при этом не потребуются. Импульсная зарядка аккумулятора происходит в режиме как постоянного тока, так и постоянного напряжения, плюс комбинированный цикл

А это очень важно, например, для необслуживаемых АКБ

Принцип действия

Если смотреть по конструкции, речь идёт об устройстве, восстанавливающем заряд автомобильной АКБ особым образом. В импульсное зарядное устройство для автомобильного аккумулятора входят:

• небольшой импульсный трансформатор;
• диодный выпрямитель;
• блок стабилизации;
• система индикации (аналоговые приборы или цифровой дисплей);
• электронный модуль, контролирующий процесс заряжания.

Как действует ИЗУ? Электронная схема и трансформатор генерируют высокую частоту, с помощью которой входное напряжение от сети повышается. При этом активно применяются фильтры (в состав которых входят электролитические конденсаторы), задерживающие помехи и сглаживающие напряжение на выходе. Далее происходит его преобразование с одновременным понижением до требуемого значения. К аккумулятору поступает ток, величина которого контролируется дополнительными электронными блоками. По окончании процесса диодный выпрямитель блокируется, зарядка прекращается.

Особенности

Все импульсные зарядки несложны в эксплуатации и имеют свою классификацию. В магазине вы встретите ИЗУ нескольких типов:

1. Ручные: относительно недорогие устройства, требующие постоянного контроля над процессом заряжания: то есть придётся периодически подстраивать U и I, следить за временем процесса.
2. Полуавтоматы: здесь часть процессов происходит без участия автовладельца – ему необходимо лишь учитывать продолжительность процедуры.
3. Автоматы: программируемые устройства, способные сначала определять состояние АКБ, потом выбирать оптимальный режим её восстановления и заряжать с последующим автоматическим отключением.

Специальный режим зарядки

С помощью ИЗУ батарею можно зарядить постоянным током, напряжением либо использовать комбинированный режим, о чём будет написано далее. Но у многих импульсников существует и специальный метод восстановления АКБ, называемый BOOST. Это чрезвычайный режим, обеспечивающий подзарядку аккумулятора в течение максимум 10 минут. По окончании такого срока двигатель запустится, даже если аккумулятор был разряжен очень сильно.

Но часто пользоваться подобным режимом нежелательно: постоянное сильное воздействие на пластины-электроды быстро приведёт к их разрушению, и батарея потеряет работоспособность окончательно через 2–3 месяца. Применять BOOST можно лишь в крайних случаях: когда нужно срочно ехать, а батарея оказалась разряженной.

Преимущества и недостатки

Чем же обусловлена популярность импульсных устройств у автолюбителей? На это есть довольно веские причины:

1. Небольшие габариты: некоторые импульсники можно свободно поместить даже в бардачок авто. Поэтому зарядник легко взять с собой в длительную поездку при сильном морозе, чтобы после ночёвки не испытывать проблем с запуском мотора.
2. Лёгкость в эксплуатации: разобраться с управлением прибором сможет даже человек, не искушённый в тонкостях электроники.
3. Программное обеспечение в самых современных ИЗУ исключает присутствие человека при процессе заряжания, в крайнем случае его участие сводится к минимуму.
4. Импульсные зарядки имеют всевозможные виды защиты от замыканий, переполюсовок и т. п.
5. Автоматический режим работы не допускает перегрев АКБ и продлевает эксплуатационный ресурс батареи.
6. В некоторые ИЗУ интегрирована система подсказок. При неправильном подключении или неверном выборе режима тревожный сигнал, информация на дисплее подскажут, что нужно делать, чтобы правильно зарядить АКБ.

А что можно сказать об отрицательных сторонах этого зарядного устройства? Здесь стоит выделить пару главных моментов. Первый заключается в относительно высокой стоимости аппарата. Взглянув на цену, большинство покупателей тут же переходят к полке с трансформаторными ЗУ. Поэтому импульсники чаще можно встретить в автосервисах, на станциях ТО, в частных мастерских.

Второе – наличие множества датчиков, приборов, сложной электронной схемы. Всё это очень сильно помогает в процессе работы. Но в случае поломки одного из элементов ремонт может вылиться в копеечку. Да такую, что, возможно, придётся задуматься о приобретении другого аппарата.
