Как подключить магнитолу дома к сети в 220 в или через блок питания от компьютера

Ищем звук в автомагнитоле

С питанием разобрались. Осталось уточнить, что практически во всех моделях автомагнитол есть красный провод, который отвечает за спящий режим устройства. Такая функция нам не нужна, поэтому соединяем красный провод АСС с плюсовым проводом напрямую. Осталось добиться звучания:

Динамиков должно быть столько, сколько необходимо подключить к штатной магнитоле, причём каждый из них должен иметь именно то сопротивление, которое указано в спецификации к устройству или на корпусе.
Устанавливаем магнитолу на минимальную громкость, только после этого подключаем динамики. В том случае, когда громкость не регулируется физической ручкой (сенсор или ДУ), сначала включаем устройство без динамиков, убираем громкость до нуля, после этого только включаем динамики.
Если не устали слушать в машине радио, продолжить можно и дома

Для этого надо подключить к разъему антенны кусок провода длиной 1,5-2 м.
Первое включение — самое важное. Плавно выводим громкость и внимательно следим за поведением магнитолы

Если она начинает хрипеть или помигивать дисплеем, значит либо недостаточно мощности, либо её переизбыток. Также при этом стоит посматривать первое время на БП, он может перегреваться, если его мощность недостаточна для магнитолы.

Собственно, осталось развести провода по комнате или по гаражу, закрепить динамики или колонки и наслаждаться любимой музыкой. Удачной всем работы!

БП своими руками

Какой нужен самодельный блок питания

Блок питания можно собрать и полностью самостоятельно. Он будет работать от сети 220 вольт. Таким образом, через него можно будет подключать автомагнитолу и слушать музыку в собственном гараже, не мешая соседям. Первоочередной задачей станет получение из 220 В розетки постоянное напряжение со значением 14 В. Вроде все понятно, но с другой стороны автомагнитола с динамиками и полной громкостью – это очень электропотребляемое устройство. Амперов тут нужно как можно больше.

Простой сетевой блок питания на 220 в

Итак, приступим:

• Находим будущую заготовку под плату;
• Снимаем оттуда все лишнее: микросхемы, конденсаторы и т.д.

• Диоды должны быть КД203А, хотя можно и другие, лишь бы выдержали проходящую сквозь них силу тока;
• Что касается конденсаторов, то один из них должен быть на 2000мкф, а другой – на 100мкф.

• После этого остается подобрать микросхему. Учитываем то, с какими колонками будет работать самодельный блок питания. Если динамики небольшие, то микросхему можно взять на 3 Ампер;
• Ставим стабилизатор, для которого надо мелкозернистой наждачной бумагой подготовить посадочное место на плате. Просто берем шкурку и зачищаем;
• Стабилизатор обрабатываем теплопроводящей пастой КПТ-8;
• Ставим его на радиатор, используя зажим;
• Берем паяльник и спаиваем всю схему, используя метод навесного монтажа.

Проверка собранного блока питания – самая важная и ответственная часть работы. Если на выходе получается 13,7 Вольт, то это вполне хватит для раскачки пары небольших колонок.

Соединяем магнитолу с самодельным блоком питания. Желтый и красный провода идут на плюс, черный – на корпус.

Приведенная выше инструкция даст возможность своими руками подобрать или сделать блок питания для автомагнитолы. Полезно будет посмотреть тематический видео обзор или фото – материалы. Цена блока питания от компьютера, как и было сказано выше, невысокая и его можно найти даже дома, в груде ненужного железа.

Как подключить магнитолу 220 В через розетку, сеть и зарядное устройство

Подключить магнитолу к 220 Вольт можно без потери акустического звука. Таким образом, можно получить целый домашний кинотеатр у себя дома или на даче. Магнитолу можно выбрать любую, вне зависимости от производителя.

Самое главное у нее должно быть наличие двухканальной системы, мощность не менее 40 Вт на каждый канал, МР 3 проигрыватель, радио и прочий минимальный функционал стандартной автомобильной магнитолы. Для домашнего полноценного использования специалисты рекомендуют покупать автомобильную магнитолу с дистанционным пультом управления.

Подключение проводов

Специалистами в области исследования звука университета Джорджа Вашингтона было доказано, что 70% автомобильных магнитол обладают большим преимуществом по сравнению с музыкальными центрами и магнитофонами. Некоторые автомобильные магнитолы могут заменить целую профессиональную акустическую звуковую систему.

От трансформатора

На магнитопровод наматывается отрезок провода и измеряется напряжение, которое должно соответствовать числовому значению в 2.9 вольт. Необходимо узнать силу напряжения на 1 виток вторичной обмотки. Один виток по значению составляет числовое значение 0.41 вольт. Таким образом из расчетов мы получаем количество необходимых витков для выхода 12 вольт путем деления получаем 30 витков.

Трансформатор

Далее измеряется длина провода, которая была затраченного на семь витков. Получаем 540 см. Их необходимо намотать на магнитопровод и собрать схему. Заключительным шагом к полученной схему следует подключить диодный мост. Теперь все вместе соединяется и помещается в заранее приготовленный корпус, к которому подключается магнитола. Получился самодельный музыкальный центр, сделанный в кустарных домашних условиях.

Трансформатор для магнитолы

Для начала нужно взять автомобильную магнитолу с динамиками. Подключить магнитолу через 220 Вольт не сложно. Для этого потребуются некоторые комплектующие, а именно: трансформатор в 43/220 Вт, изоленту, мультиметр, вольтметр, провода, калькулятор, блокнот с ручкой.

Провода магнитолы

Зарядное устройство

На рынках, специализированных магазинах аудио звука можно встретить множество зарядных устройств, адаптеров с постоянным током 12 вольт. Если нужно подключить магнитолу через розетку, то следует выбирать зарядное устройство, сетевые адаптеры и бесперебойные блоки питания с данными выходными параметрами. Самый простой вариант подключить магнитолу с помощью зарядного устройства.

Схема подключения магнитолы через диоды

Адаптер нужно покупать на 12 Вольт с силой тока на выходе 6.5 Ампер. Магнитола способна потреблять до 10-15 Ампер в зависимости от марки производителя. У магнитолы нужно отрезать стандартный разъем, концы проводов зачистить и соединить их с кабелем адаптера. Место скрутки проводов тщательным образом изолировать.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

1. Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
2. Изолента.
3. Мультиметр.
4. Калькулятор.
5. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Последовательность действий

1. Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
2. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.

С помощью мультиметра измеряется напряжение на выходе трансформатора

Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт

При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

1. Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.

Вздувшиеся конденсаторы в блоке питания подлежат замене

По жёлтому проводу подаётся 12 вольт

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

Так сложно ли подключить магнитолу к сети? Как видим, не очень

Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд

Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.

Подключение автомагнитолы в домашних условиях

У многих из нас дома или в гараже можно найти старые автомагнитолы, которые пылятся без дела. Им всем можно дать «вторую жизнь» в качестве обычного приёмника или музыкального центра. Качество и мощность звучания у таких устройств выше, чем у переносных или стационарных.

Как подключить автомагнитолу дома

Основное в подключении — это изготовление блока питания или использование готового (или аккумулятор вместо него). Варианты подключения приведены ниже:

1. Через блок питания. Можно использовать готовый от стационарного компьютера мощностью не менее 400 ватт. Для его использования необходимо подать сигнал на включение (единственный зелёный провод самого большого разъёма соединяем с любым чёрным), проверяем выходное напряжение на жёлтом проводе. Оно должно быть 12 вольт.

2. В качестве блока питания можно использовать зарядное устройство для автомобильных аккумуляторов (только трансформаторное, новые импульсные не подойдут). Включаем его на минимальный ток и проверяем мультиметром выходное напряжение (12 вольт). Минус этого варианта — нет фильтра внутри зарядного устройства, защищающего от помех. Возможны посторонние шумы в динамиках.

3. Есть способ с использованием самодельного понижающего трансформатора, но для этого нужно обладать минимальными знаниями по радиотехнике.

   Нам нужен трансформатор с двумя и более обмотками. Обычно на трансформаторе обозначено входное и выходное напряжение, на которое он рассчитан. Если обозначений нет, измеряем сопротивление всех обмоток мультиметром. Входная будет иметь сопротивление 100–300 Ом, выходная 1–30 Ом. По приведённой схеме собираем простейший выпрямитель и проверяем выходное напряжение (12–14 вольт).

   В качестве диодного моста можно использовать готовый элемент.

   Или можно собрать его по схеме самому по приведённой ниже схеме. Если напряжение трансформатора нам не подходит, то можно его изменить увеличением или уменьшением количества витков вторичной (выходной) обмотки.

4. Самый простой способ — использовать автомобильный аккумулятор. Для подключения достаточно двух проводов с зажимами.

С источником питания определились. Теперь осуществим само подключение, оно выполняется по схеме:

Как подключить в автомобиле

Провода питания антенны и управления подсветкой не подключаем. От аккумулятора и замка зажигания соединяем вместе и подключаем на плюс, массу на минус.

Колонки подойдут от любого музыкального центра с внутренним сопротивлением 4–16 Ом, или автомобильные динамики с самодельными корпусами.

Можно ли изготовить БП на 12в самому?

Можно ли соорудить блок питания 12в — 220в своими руками? Сделать такой девайс можно, но этот процесс требует определенных навыков и опыта, поэтому будьте внимательны при выполнении этой задачи. Для изготовления вам потребует трансформаторный узел на 12 вольт, а также четыре диода с конденсаторным устройством на 470 мкф 25 вольт. Диодные элементы можно использовать любые, поскольку величина напряжения будет невысокой. Что касается конденсаторного устройства, то потребуется минимум на 25 вольт, поскольку в конечном итоге на выходе он будет выдавать положенные 12 вольт.

Как сделать БП своими руками:

1. На диодных элементах есть полярность, собственно, как и на конденсаторном устройстве. Если на контакте вы увидели отметку в виде полоски, то это положительный вывод, если же полоска отсутствует, то вывод отрицательный. Возьмите два диодных элемента и подключите и между собой по схеме плюс-минус, со второй парой поступите так же. Сами элементы можно либо спаять, либо просто скрутить. Мы продемонстрируем наиболее простой способ изготовления — если есть необходимость, можно соорудить девайс на плате либо в корпусе.
2. После этого вам потребуется две спайки или скрутки из диодов соединить друг с другом. При подключении положительный вывод на одной из спаек необходимо соединить с положительным выводом на другой спайке. Аналогичным образом поступите с отрицательными контактами — минус одной спайки подсоединяется с минусом другой. Так вы сделали диодный мост.
3. Затем вам надо будет подключить вывода с трансформаторного устройства к сооруженному диодному мосту. Один контакт от устройства следует подсоединить к контакту плюс-минус на мосту, второй контакт аналогично подключается к такому же выводу. На данном этапе контакты плюс-плюс, а также минус-минус еще свободны.
4. Когда эти действия будут выполнены, вам потребуется конденсатор, на котором также есть полярность. Как правило, на таких устройствах отмечается только отрицательный контакт, соответственно, тот вывод, что не отмечен, будет положительным. Конденсаторный элемент следует подключить к диодам. К положительному контакту конденсатора подключается вывод плюс-плюс диодов, а к отрицательному нужно подключить минус-минус диодов.
5. Далее, вам потребуется два проводника, желательно, чтобы они имели разные цвета — один из них подключается к положительному выводу, а другой — к отрицательному. К примеру, на фото мы использовались красный проводник для соединения с положительным выводом (плюс-плюс) на диодном мосту, а синий — с отрицательным, то есть минус-минус. На положительном выходе имеется плюс от конденсаторного устройства, а на отрицательном — его минус.
6. На этом процедуру сборки можно считать завершенной. Теперь вам остается только измерить величину напряжения. Если рабочий параметр составит 16.3 вольт, то переживать не стоит, поскольку это нормальная величина для напряжения БП, работающего вхолостую. Когда на блок будет оказана нагрузка, он в итоге будет выдавать 12 вольт.

Фотогалерея «Самостоятельное изготовление БП»

1. Спайка из четырех диодов — мост

2. Подключение диодного моста к трансформаторной обмотке

3. Подключение конденсатора к образовавшейся цепи

4. На завершающем этапе подключаются провода

Схемы подключения магнитолы

Проверка гбц на плоскость в домашних условиях. диагностика гбц

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

• Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
• Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Что куда подключать в автомагнитоле

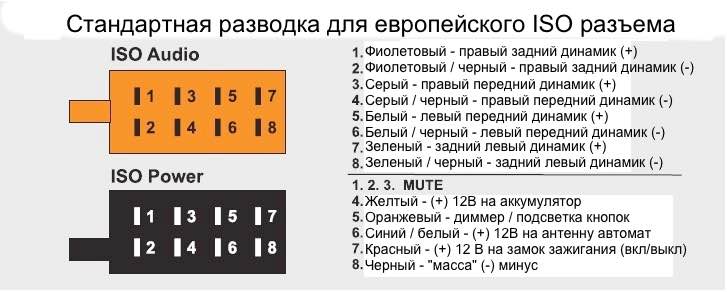

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Руководство по подключению

Перед тем, как начать работу, необходимо проверить БП на работоспособность. Если возникнут проблемы, то нужно его заменить или отремонтировать. Старый блок стоит разобрать и почистить от пыли. Желательно убрать печатную плату и осмотреть контакты на качество пайки. Все найденные дефекты следует исправить.

Важно обратить внимание на конденсаторы выходных выпрямителей: проверить не вздулись ли они, нет ли разрыва засечки. Если обнаружены такие дефекты, конденсаторы следует заменить (автор видео — SABOTAGnick116)

Инструменты и материалы

Чтобы подключить автомагнитолу к БП компьютера, понадобится следующее оборудование и материалы:

• компьютерный источник питания (300-350 Ватт);
• автомобильную магнитолу;
• провода нужного сечения;
• динамики или акустические колонки.

Желательно использовать качественную акустику, так как устройство имеет 4-канальный выход, поэтому есть возможность присоединить две передние колонки и две задние.

Динамик для колонки

Этапы

Процедура подключения состоит из следующих этапов:

1. В первую очередь нужно отрезать разъем DIN, через который аппаратура подключается к автомобилю.
2. Далее необходимо зачистить провода.
3. Сначала подключаем магнитолу. Лучше всего для этого подойдет разъем, с помощью которого присоединяются жесткие диски. Это широкие 4-х контактные провода: красного, два черного и желтого цвета.
4. Разъем нужно отрезать, провода припаять к контактам магнитолы. Для дальнейшего использования БП можно сделать переходник. Для этого необходимо желтый провод от блока припаять к красному положительному магнитолы. Черный отрицательный провод от подключаемого устройства следует припаять к любому черному от БП.
5. Чтобы запустить блок без материнской платы, следует воспользоваться разъемом, через который питается материнка. К разъему подключено большое количество проводов. Среди них нужно найти черный и зеленый, контролирующий запуск БП. Чтобы замкнуть землю, необходимо соединить зеленый провод с любым черным. Жучок-перемычка между контактами После запуска блока напряжение поступит на все провода. При размыкании контакта питание отключится. Таким образом создается подобие перемычки.
6. Если в БП есть выключатель, перемычку можно не вынимать, в этом случае можно зеленый и черный провода запаять. Таким образом выключатель можно использовать для того, чтобы включить или выключить питание.
7. Далее необходимо сконструировать акустическую систему из автомобильных колонок. Приобрести любые динамики небольшого веса и поместить их в коробку желательно деревянную, сделав в ней предварительно соответствующие отверстия. Можно использовать для изготовления коробки твердый картон. Вставив динамик, его необходимо подключить к автомагнитоле через четыре оставшиеся провода. Каждый из динамиков следует поместить в отдельную коробку. При этом в одном коробе должно быть три устройства воспроизведения высоких, средних и низких частот.

Когда все устройства собраны в единую сеть, можно включать конструкцию в розетку 220 В и слушать музыку.

Работа магнитолы через БП
