Меняем гидрокомпенсаторы на шевроле нива своими руками: видео внутри

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную»
, а в течение 30-45 секунд исчезает. Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

• ухудшение состояния кулачков распредвала;
• износ поверхности рокеров;
• стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось – значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

• ключи «на 10», «на 13», «на 17», «на 24»;
• отвёртка плоская и крестообразная;
• новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Закрепляем звёздочку вместе с цепью на двигателе.

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

Откручиваем 9 гаек крепления корпуса распредвала.

Снимаем распределительный вал вместе с корпусом.

Снимаем рычаг привода клапана.

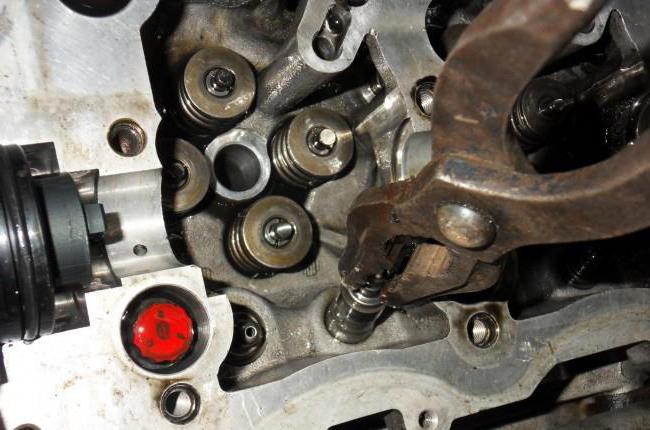

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

Извлекаем саму рампу.

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение

Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Слышим знон, да не знаем где он.

Владелец ВАЗ-21214 жаловался на не постоянные стуки в двигателе. Иногда они длятся очень долго, иногда не очень, но чаще всего бывают на холодном моторе. Пока мы с ним стояли и разговаривали, стук опять появился и двигатель залихорадило. Такое впечатление как будто он «троит». Стук продолжался не больше минуты и потом исчез. Клиент оставил машину и ушел. Мы договорились с ним, что я позвоню сам, когда устраню неисправность.

По характеру стука было очевидно, что неисправен какой-то один из восьми гидрокомпенсаторов. Но какой!? Менять все подряд, или первый попавшийся под руку, я не хотел и поэтому воспользовался датчиком «First Look».

Название у него не даром такое. Если перевести дословно на русский язык, то получим – «Первый взгляд». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, он всегда может использоваться первым для быстрого определения неисправности. Датчик устанавливается на срез выпускной трубы глушителя. По пульсации давления в выпускной системе анализируется качество, равномерность работы цилиндров двигателя, локализуется неэффективный или неисправный цилиндр, определяется качество смеси (бедная или богатая).

Ну что ж, приступим и посмотрим как он покажет себя в работе! На следующее утро, в полной уверенности, что обнаружу очень быстро неисправность, подключаю датчик «First Look» к мотор-тестеру MTS-5100, выбираю режим «4-х канальный осциллограф», вставляю датчик в выхлопную трубу.

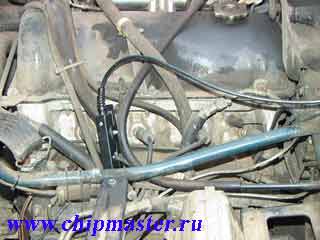

Параллельно с датчиком «First Look» к ресиверу подключил электронный датчик разряжения для выявления возможных неисправностей в системе впуска. Его подсоединил к первому каналу мотор-тестера MTS-5100. Для синхронизации выбрал второй канал и подключил датчик синхронизации к высоковольтному проводу первой свечи.

Все готово к измерениям. К сожалению, в этот день мне не повезло. После запуска двигатель работал прекрасно, без посторонних шумов. Я много раз делал попытки запуска, прогревал его, охлаждал, выгоняя машину на улицу, снова прогревал, но как назло стука не было. Так закончился первый день… Потом второй, потом третий… На четвертый день я поехал после работы на этой машине домой, привязав датчик «First Look» изолентой к бамперу машины, а мотор-тестер положил на переднее пассажирское сиденье. По дороге я следил за осциллограммами и готов был в любую секунду нажать кнопку STOP, чтобы записать сигнал. Но ни по дороге домой, ни по дороге обратно утром на работу стуков не было, двигатель работал отлично. Опять не повезло. И так каждый день — подключение, снятие мотор-тестера и датчиков по несколько раз. Только лишь к концу недели удалось записать несколько осциллограмм холостого хода, пока стук длился на протяжении 8-10 секунд. Но этого времени мне не хватило, необходимо было посмотреть осциллограммы на высоких оборотах. И вот наконец-то повезло! После очередного утреннего запуска двигателя, отчетливо застучал один из гидрокомпенсаторов и стучал долго, примерно 5 минут, потом затих. Мне хватило этого времени, чтобы полностью отдиагностировать двигатель на разных режимах работы. На ХХ мы видим редкие сбои работы двигателя по первому и/или второму цилиндру.

В третьем и четвертом цилиндре они есть практически всегда, на любых оборотах двигателя.

По этим осциллограммам делаю вывод – стучит выпускной клапан третьего цилиндра и есть какая-то неисправность в выпускном клапане 4-го цилиндра. Что случилось с первым и вторым посмотрю после снятия клапанной крышки. А теперь посмотрим на мотор-тестере канал датчика разряжения, т.е. первый луч. На осциллограмме видно разные по высоте «горбы» в такте впуска. Самый маленький соответствует третьему цилиндру.

Итак, предварительно определил неисправности выпускных клапанов 3-го и 4-го цилиндра и впускного клапана 3-го цилиндра. Снимаю клапанную крышку. На первый взгляд все нормально. Проворачиваю коленвал и проверяю затяжку гидрокомпенсаторов. Шестой по счету, то есть впускной 3-го цилиндра, самопроизвольно вывернулся на один оборот. Клапаны 1, 2, 4, 7 были затянуты слабо. От этого и были редкие перебои во всех остальных цилиндрах. Восьмой – имел трещину на маслоподающей магистрали. Я не сразу её заметил, помог опыт предыдущего ремонта, по которому написана статья выше.

В этом двигателе нашлась еще и третья неисправность – отвернулись болты крепления успокоителя и он свободно болтался.

Магистраль, гидрокомпенсаторы 3-го цилиндра заменил, болты успокоителя подтянул. Собрал все в обратной последовательности. Осталось проверить работу двигателя и снять контрольную осциллограмму.

Двигатель запустился без посторонних шумов и как мы видим, на осциллограмме все ОК!

удаление гидрокомпенсаторов, часть 3

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Практика и жизнь

Когда в 2008 году автоТАЗ перешел на гидрики нового образца, все радовались как на утреннике в детском саду. Но прошли определенные пробеги и двигатели «затарахтели». Об этом я более подробно рассказывал во второй части. Но если бы это были только звуки)). На фото гидрик из двигателя, который по выражению хозяина машины, «что-то стал постукивать». Случай далеко не единичный. Такая картина возможна только на гидриках, которые могут подклинивать.

Для удаления гидриков старого образца никаких изысков не требовалось. Все прекрасно подходило от старой доброй классики. А вот с новым образцом пришлось немножко помудрить. Изначально я сделал набор резьбовых втулок, которые вкручивались в гбц. Но был один недостаток конструкции – приходилось подпиливать гбц и немножко разгибать пластины. В общем не комильфо. Окончательный вариант родился, когда я нашел случайно не проданный на металлолом цех ЧПУ.

«Смерть гидрикам»

Замена гидрокомпенсаторов на болты на ниве и ниве шевроле, потребовала подбора деталей, который с моей подачи, стал называться «смерть гидрикам». Комплекты старого и нового образца состоят из одинаковых компонентов: 8 ввертышей в гбц, 4 пластины фиксации пружин рокеров, 8 регулировочных болтов с контргайками, 8 рокеров. Отдельно я остановлюсь только на рокерах. Им была посвящено отдельное повествование. Но сказать я хочу о другом. Пришлось перебрать продукцию нескольких заводов, чтобы найти рокера под маленький шарик, с правильным профилем и следами термообработки. При «неправильном» профиле, кулачок распредвала будет бить по рабочей поверхности, и вы никогда не отрегулируете двигатель как положено. Нужно чтобы он плавно накатывал и «облизывал» рабочую площадку. Разница между наборами старого и нового образца приведена на фото ниже.

Замена гидрокомпенсаторов на болты, основные вопросы

• Зачем? Фото заклинившего гидрика я привел выше, но для меня основной целью перехода с гидриков на болты является дальнейшая работа с двигателем. Повышать мощность двигателя работая с гидриками фактически невозможно. Можно сделать детский тюнинг, поставить средненький распредвал и все — тупик. Я угробил кучу времени на доработанные гбц и эксперименты с гидриками и смог с снять двигателей не более 40-50% того, что можно снять с двигателя на болтах.
• Отключать или нет датчик детонации? По интернету ходит устойчивое мнение, в основном поддерживаемое диагностами от сохи, о том, что с переходом на болты нужно программно отключить ДД. Свое мнение на эту тему я уже высказывал много раз. Это просто отсутствие практики и мастерства. Отрегулировать зазоры можно так, что ошибки по ДД не будет, а вот его отключение — это верх глупости. Датчик детонации – это язык в нашем собственном организме, который дает команду мозгам, можно это есть или нет. Если вы залили плохой бензин, он по уровню детонации в цилиндрах, сообщает об этом мозгам и те откатывают зажигание. Залили хороший, снова пошло опережение зажигания и появилась тяга. Как работают данные двигатели с отключенными ДД, я видел, уж лучше просто вернуться на карбюратор.
• Произведена замена гидрокомпенсаторов на болты. Какой поставить распредвал после удаления гидриков? Можно ли оставить старый? Распределительным валам будет посвящена отдельная статья, сейчас только вкратце. Распредвал 21214 оставлять нельзя. У кулачков под болты и под гидрики, совершенно разный профиль, и они НЕ ВЗАИМОЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант – распредвал 21213. Самый бюджетный вариант. Двигатель на данном валу будет иметь характеристики лучшие чем на валу для гидриков 21214. Его регулировка осуществляется в два приема. Вал имеет стабильный холостой ход. И прощает промахи при установке меток. Но и ждать от него чуда тоже не приходится. Обычно после удаления гидриков, я предпочитаю поставить вал Эстонец. Но требования по его установке уже более жесткие.

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия – он не исправен. Остальные – будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак – износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит – есть вероятность убиения головки блока. 19. Укладываем на место рокера. (В случае сильного износа – заменяем) 20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было. 21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25) 22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30) 23. Срезаем хомуты с звездочки. 24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут – первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

Типичные неисправности

Мы выяснили практически все о таком элементе, как гидрокомпенсатор — что это такое, как работает и зачем нужен. Теперь понятно, что это устройство, позволяющее изменять зазоры в клапанах силового агрегата. Но нужно знать, что у механизма имеются недостатки. Так, для двигателя, который оснащен этими деталями, требуется более качественное масло и хорошие фильтры.

Кроме этого, постоянная необходимость в компенсации зазоров ведет к нарушению работы элемента. Все это приводит к утечкам масла и утере необходимой жесткости. Если механизм устройства сильно изношен, возникает характерный стук гидрокомпенсаторов. Чтобы устранить этот дефект, можно заменить масло на то, у которого коэффициента вязкости выше.

Иногда бывает, что клапан, где установлен изношенный гидрокомпенсатор, заклинивает в открытом положении. Это влечет за собой большие зазоры. Как результат, существенно растет ударная нагрузка. Детали усиленно изнашиваются. Если это впускной клапан, то из-за большого зазора он может прогореть. Если же впускной клапан зажат и не может открываться полностью, увеличиваются нагрузки на распределительный вал. Растет износ, снижается мощность мотора, возникают взрывы в выпускной системе.

Причины и признаки необходимости замены

Таких причин и признаков может быть достаточно много. Благо поломки случаются нечасто, и ремонт автомобиля занимает не так уж много времени. Итак, типичные причины поломок гидрокомпенсаторов в Шевроле Нива:

• Использование дешёвого моторного масла низкого качества;
• Недостаточно частая смена фильтров смазочной системы или вообще невыполнение этой процедуры;
• Увеличение зазоров внутри основного механизма из-за изношенности втулок и плунжеров. В таком случае объём утечки масла будет слабо контролируемым и приведёт к некорректной работе и последующей поломке механизма газораспределителя.
• Изнашивание или засорение шарикового клапана, что обязательно приведёт к повышенной утечке масла из плунжерной полости.
• Переклинивание плунжерной пары. При этом слышен отчётливый сильный стук в двигателе. Данное отклонение одно из самых серьёзных и способно быстро вывести весь механизм гидрокомпенсаторов из строя.
• Повышенные нагрузки в газораспределительной системе.

Устранение неисправности

Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.

Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

1. Отключите аккумуляторную батарею, чтобы обесточить авто.
2. Избавьтесь от воздушного фильтра.
3. Открутите болты, чтобы снять крышку ГБЦ.
4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.

Замена гидрокомпенсатора

Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:

1. Демонтируйте неисправный механизм с помощью съемника или магнита. Последний способ целесообразен только при свободном движении гидрокомпенсатора. Если же он прикипел к наружной поверхности, поможет только съемник.
2. Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло, проверьте его подачу в посадочное место компенсаторов путем прокручивания коленчатого вала. Гидравлический компенсатор уже должен быть снят.
3. Категорически запрещена установка компенсаторов без масла, в противном случае возникают критические ударные нагрузки.
4. После установки на посадочное место нового механизма не заводите силовой агрегат сразу. Используйте ключ для проворачивания коленвала на несколько оборотов и подождите полчаса. За это время детали найдут свои рабочие места, а внутреннее давление нормализуется.

Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.

Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора. Пожалуйста, оцените этот материал!

Как поменять гидрокомпенсаторы на Chevrolet Niva видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1.

Снимите пластиковый кожух над двигателем (есть не на всех моделях).2. С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.3. Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).4. Открутите болты клапанной крышки и снимите ее.

5.

Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.6. Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.

7.

Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.8

Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.9. Осторожно снимите звездочку с распредвала.10. Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.11

Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.12. Снимите все рокера, не потеряйте удерживающие их пружины.13. Выкрутите гидрокомпенсаторы

Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.11

Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.12

Снимите все рокера, не потеряйте удерживающие их пружины.13. Выкрутите гидрокомпенсаторы.

14.

Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.15. Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.16

Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м)

Не забудьте протереть масляную рампу.16. Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).

17.

Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).18. Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).19. Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).20. Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).21. Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).22. Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.

23.

Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.24. Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.25. Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

«Смерть гидрикам»

Замена гидрокомпенсаторов на болты на ниве и ниве шевроле, потребовала подбора деталей, который с моей подачи, стал называться «смерть гидрикам». Комплекты старого и нового образца состоят из одинаковых компонентов: 8 ввертышей в гбц, 4 пластины фиксации пружин рокеров, 8 регулировочных болтов с контргайками, 8 рокеров. Отдельно я остановлюсь только на рокерах. Им была посвящено отдельное повествование. Но сказать я хочу о другом. Пришлось перебрать продукцию нескольких заводов, чтобы найти рокера под маленький шарик, с правильным профилем и следами термообработки. При «неправильном» профиле, кулачок распредвала будет бить по рабочей поверхности, и вы никогда не отрегулируете двигатель как положено. Нужно чтобы он плавно накатывал и «облизывал» рабочую площадку. Разница между наборами старого и нового образца приведена на фото ниже.

отличия наборов на примере одного цилиндра

Почему меняют гидрокомпенсаторы на болты на Шевроле Нива

Заменив регулировочные опоры в моторе Шевроле Нива гидрокомпенсаторами, инженеры надеялись снять все проблемы по регулировке тепловых зазоров клапанов и понизить уровень шума, на самом деле, получилось не так, как хотелось. Качество гидрокомпенсаторов настолько нестабильно, что из десятка деталей сносно и по параметрам может работать одна-две. Естественно, это сказывается на работе двигателя — постоянный стук под клапанной крышкой, мотор троит, постоянные провалы и затруднённый пуск.

И это ещё полбеды. Неточно выполненный гидрокомпенсатор может закусить и он не даст клапану вовремя закрыться. Если дело происходит на больших оборотах, клапан неизбежно встречается с поршнем. Чем это грозит, понятно — как минимум погнутый клапан, а это потеря компрессии, пропуски воспламенения. Контроллер тут же видит неисправность и просто отключает форсунку, чтобы сберечь катализатор. Мотор троит, казалось бы, без видимой причины. Даже в тех двигателях, где в днище поршня есть проточки и встреча клапана с цилиндром теоретически невозможна, клапан не до конца закрывается, его кромки обгорают со временем и история с компрессией повторяется.
