Электрическая схема газель с двигателем змз 406

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Схема электропроводки автомобиля Газель с двигателем 405

Электрооборудование автомобиля включает в себя массу элементов, которые обеспечивают функционирование автомобиля. Основными элементами являются аккумуляторная батарея, генератор и стартер. Именно на приведение стартера в действие рассчитано электрооборудование автомобиля, никак ни на музыку и все остальное. В первую очередь запуск двигателя и все остальное.

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

• Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
• Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
• Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Если попробовать заменить в системе что-то самостоятельно, не заглянув в схему, то можно банально перепутать провода и сделать такое с автомобилем, что потом придется менять всю проводку в машине.

Просто банально два замкнутых проводка вполне могут сделать такое замыкание, так что перед тем, как лезть под капот Газели всегда нужно приготовить заранее схему.

https://youtube.com/watch?v=6EK4NudvvtY

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели В любой схеме есть следующие элементы:

• Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
• Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
• Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
• Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
• Потребители электроэнергии: Лампы фонарей и фар, габаритов, освещения салона;

  Задние габаритные фонари на Газели

• Комбинация приборов;
• Мотор системы отопления;
• Аудиосистема;
• Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).

Различные датчики;
Электропроводка со штекерами;
Реле.

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

• Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
• Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
• Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Распиновка ЭБУ Микас 11 ет евро 3

1	Не используется
2	Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
3	Масса цепи зажигания
4	Не используется
5	Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
6	Форсунка 2. Активный уровень низкий
7	Форсунка 3. Активный уровень низкий
8	Выход на тахометр.
9	Не используется
10	Не используется
11	Не используется
12	Вход +12В от АКБ
13	Вход сигнала с замка зажигания
14	Выход управления главным реле
15	Вход сигнала ДПКВ+ (контакт 2)
16	Вход сигнала ДПДЗ
17	Масса ДМРВ (контакт 2)
18	Вход — датчик кислорода
19	Вход — датчик детонации
20	Масса датчика детонации
21	Не используется
22	Не используется
23	Не используется
24	Не используется
25	Выход управления реле вентилятора 2
26	Не используется
27	Выход управления форсункой 1 цилиндра
28	Выход управления РХХ (контакт 1)
29	Выход управления РХХ (контакт 3)
30	Не используется
31	Лампа СЕ, акт. уровень низкий
32	Питание ДПДЗ
33	Питание ДНД (контакт 1)
34	Вход сигнала ДПКВ (контакт 1)
35	Масса ДНД (контакт 2)
36	Масса ДПДЗ
37	Вход сигнала с ДМРВ (контакт 5)
38	Не используется
39	Вход сигнала с ДТОЖ (контакт 1)
40	Вход сигнала с датчика температуры впускного воздуха (контакт 1)
41	Не используется
42	Вход сигнала ДНД (контакт 3)
43	Не используется
44	Вход +12В от главного реле
45	Выход питания иммобилизатора
46	Выход управления клапаном продувки адсорбера
47	Выход управления форсункой 4 цилиндра
48	Выход управления нагревателем датчика кислорода
49	Не используется
50	Не используется
51	Масса контроллера
52	Иммобилизатор
53	Масса контроллера
54	Не используется
55	Не используется
56	Не используется
57	Не используется
58	Не используется
59	Датчик скорости
60	Не используется
61	Масса выходных каскадов
62	Не используется
63	Не используется
64	Не используется
65	Не используется
66	Не используется
67	Не используется
68	Выход управления реле вентилятора 1
69	Выход управления реле кондиционера
70	Выход управления реле электробензонасоса
71	K-Line
72	Не используется
73	Не используется
74	Не используется
75	Вход запроса на включение кондиционера
76	Не используется
77	Не используется
78	Не используется
79	Вход сигнала датчика фаз
80	Масса выходных каскадов
81	Не используется

Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено. Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

АВТОЭЛЕКТРИК

Еще один немаловажный момент — это диагностика целостности электроцепей.

Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр счетчик суммарного пробега ; 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки.

Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Если он есть, то сигнал скорости брать с этого контакта. Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация: Наиболее длинный и тонкий жгут предназначен для задней части; Более короткий — для салона; Наибольший по количеству проводов и разъемов — для подкапотного пространства.

Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем. Х3 — розетка переносной лампы.

Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны?

Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Все просто, потребуется для ЗМЗ Подкапотный жгут проводов;. Видео инструкция по установке панели 3- 5, Она состоит из множества компонентов, каждый из которых выполняет определенную функцию.

Так выглядит двигатель ЗМЗ Перестановка электропроводки двигателя Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. В том случае, если тестер покажет более 0.

Как определить неисправность? Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля.
ГАЗель за 40т электрика #4

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

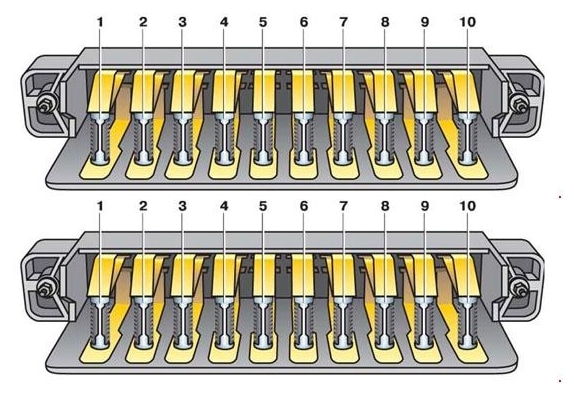

Блок старого образца

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,1,0,0 —>

Верхний блок

p, blockquote 9,0,0,0,0 —>

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

p, blockquote 11,0,0,0,0 —>

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

Блок нового образца

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

Верхний блок

p, blockquote 15,0,0,0,0 —>

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

p, blockquote 16,0,0,0,0 —>

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

p, blockquote 18,0,0,0,0 —>

Резюме

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.

Теперь что касается подключения косы управления двигателем.

подключал вот по такой схеме:

f-a.d-cd.net/9616228s-960.jpg всего надо подключить три провода — от замка зажигания — два силовых провода( постоянный и предохранитель)

Читать также: Радиатор на рено сандеро

остается 3 провода два провода( + и -) из колодки идут на чек в приборку один на бензонасос ЭБУ повесил с правой стороны торпеды

Место для лампы Check выбрал не использованное окно в приборной панели

Воздушный фильтр закрепил на лонжерон двумя самодельными крепениями

ну и общий вид мотора на законном месте

Общие сведения

Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.

1. Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также высоковольтные провода, передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
2. Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
3. Освещение в салоне авто, в том числе на приборной панели.
4. Электронная система управления двигателем (в зависимости от модели авто).
5. Система стеклоочистки, включающая в себя электродвигатель и щетки стеклоочистителя.
6. Топливная система, одним из основных компонентов которой является насос.
7. Аккумуляторная батарея и генераторный узел.
8. Аудиосистема, если имеется, и т.д.

Технические моменты зимней эксплуатации

Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. В этом отношении автомобиль Газель даже со своим архаичным двигателем ЗМЗ-402 даст фору более современным транспортным средствам с электронными системами даже при −30°С.

Но при условии, что:

1. свечи отрегулированы и исправны;
2. высоковольтные провода не имеют трещин;
3. система зажигания и карбюратор правильно отрегулированы;
4. в цилиндрах 402-го нормальная компрессия;
5. полностью заряжен аккумулятор.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. А вот о том, как сделать пуск более простым и щадящим для авто и пойдет речь дальше.

Топливовоздушная смесь

Первое, о чем следует помнить, это о том, что подготовленная карбюратором топливовоздушная смесь на холодном двигателе отличается низкой испаряемостью. По сути — бензин в камере сгорания ведет себя как жидкость, а не как пары бензина и воздуха, тем самым затрудняя начало воспламенения.

Когда двигатель проработает какое-то время, то:

• бензин, попадая в карбюратор, нагреется за счет тепла работающего ДВС;
• в камеру сгорания попадет легко воспламеняемая топливовоздушная смесь;
• двигатель станет устойчиво работать.

Совет: Поскольку изменить качество бензина автовладельцы не в состоянии, то необходимо решать эту проблему на автомобиле. А именно — правильно отрегулировать работу элементов системы зажигания.

О том, как это сделать, и как устроена принципиальная схема электропроводки Газель, подробно расписано в наших других публикациях.

Воспламенение топлива

Для того чтобы поджечь в цилиндре «холодный бензин», нужна не просто искра на электродах свечи, а мощный электрический разряд. Штатная система зажигания на 402-й Газели вполне способна обеспечить такие параметры, поскольку это предусмотрено конструкционно.

Система зажигания на двигателе ЗМЗ 402 состоит из:

1. коммутатора;
2. катушки зажигания;
3. трамблера;
4. свечей;
5. высоковольтных проводов.

Именно от их технического состояния и будет зависеть работа двигателя в условиях холодного времени года.
