Двигатель змз-24 (402)

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС.

Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

• Совмещенный впускной и выпускной коллектор;
• Карбюратор;
• Ось коромысел;
• Головка блока цилиндров;
• Форкамерные клапана;
• Клапанная крышка;
• Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.

День второй. Головка и сборка мелочей

Теперь, нужно было установить масляный насос, поддон, фильтр, собрать все мелкие детали и установить ГБЦ. Начнем по порядку.

Прокладку ГБЦ смазали графитовой смазкой для сохранения целостности и лучшей сцепки деталей. Шпильки ГБЦ, которыми она крепится к блоку, решили вкручивать после того, как поставим головку. Установили, начали вкручивать, и оказалось, что каналы на ГБЦ немного дальше по диагонали, нежили на блоке. Решение было простым, немного их рассверлить. Эту операцию поручили нашему опытному фрезеровщику. После этого, появилась другая проблема – стружка. Ее пришлось чистить вручную, поскольку для мойки пришлось бы разбирать полностью головку, а этого не хотелось делать.

Когда все было готово, мы, совместными усилиями, установили и закрепили ГБЦ. Вроде все стало идеально. Но, сомнения все, же закрадывались. На головку, накинули клапанную крышку. Было решено устанавливать мотор на автомобиль и окончательную сборку проводить там.

Модифицированный мотор ЗМЗ-402

Двигатель ГАЗ 24 (ЗМЗ-402) – это улучшенный двигатель, который также устанавливался в 24-х Волгах, у него измененный блок и головка блока. Этот мотор стали устанавливать в Волги с 1985 года на автомобили ГАЗ-24М, а уже после 1986 года его стали ставить на ГАЗ-2410. В двигателе ЗМЗ-402 используются не такие детали, как на ЗМЗ-24, а именно:

Не изменились такие детали:

Кроме того, в 402-ом моторе стали устанавливать распредвал из чугуна, если раньше его делали из стали. Валы 402-го мотора стали более выносливыми. Что касается ремонта, то ремонтируется 402-й мотор примерно так же, как и 24-й, в нем надо иногда регулировать зазоры клапанов.

Дмитрий Мамонтов, научный редактор

Старая добрая традиция обозначать классы автомобиля буквами латинского алфавита в зависимости от размера кузова в наши дни не выдерживает никакой критики. Peugeot 208 — это целый алфавит: расход топлива (с трехцилиндровыми двигателями) от класса А, габариты от B, комфорт и оснащение не меньше С, а многофункциональный дисплей на центральной консоли — ну никак не меньше Е. Размер экрана, его разрешение, качество графики и быстродействие интерфейса явно говорят о наличии специального графического процессора. По архитектуре меню дисплей напоминает обычный планшет, поэтому разобраться с ним — проще простого. В отличие от многих других автомобилей, здесь прекрасно работает скроллинг — привычными скользящими движениями пальца можно перелистывать и экраны меню, и имена в записной книжке, и даже обои для «рабочего стола», которые загружаются с флэшки. «А теперь попробуем со всем этим взлететь», — говорил пилот авиалайнера в известном анекдоте, и был прав: 120-сильного мотора хэтчбэку хватает лишь для того, чтобы шустрить на скорости до 90 км/ч. Для разгона до шоссейных скоростей требуется время. Однако в черте города предельно простой и понятный в управлении, компактный и красивый автомобиль — это реальное преимущество.

Модифицированный мотор ЗМЗ-402

Двигатель ГАЗ 24 (ЗМЗ-402) – это улучшенный двигатель, который также устанавливался в 24-х Волгах, у него измененный блок и головка блока. Этот мотор стали устанавливать в Волги с 1985 года на автомобили ГАЗ-24М, а уже после 1986 года его стали ставить на ГАЗ-2410. В двигателе ЗМЗ-402 используются не такие детали, как на ЗМЗ-24, а именно:

• другой масляный насос, у него выше производительность;
• более массивный шкив коленвала;
• водяной насос стал крепиться на блоке цилиндров, а не на головке, как раньше;
• другой корпус термостата.

Не изменились такие детали:

• поддон мотора;
• шестерни распредвала;
• поршневая группа;
• штанги;
• коленвал;
• толкатели.

Кроме того, в 402-ом моторе стали устанавливать распредвал из чугуна, если раньше его делали из стали. Валы 402-го мотора стали более выносливыми. Что касается ремонта, то ремонтируется 402-й мотор примерно так же, как и 24-й, в нем надо иногда регулировать зазоры клапанов.

А далее видео о том, как работает мотор ЗМЗ-24Д:

Неисправности и ремонт двигателя Хонда К24

Двигатели К24 пришли на смену моторам F23 и созданы на базе 2-х литрового К20, путем установки коленвала с увеличенным ходом поршня до 99 мм (было 86 мм), увеличился блок цилиндров в высоту до 231.5 мм (был 212 мм), увеличились в диаметре и поршни, но всего лишь на 1 мм (до 87 мм), а их высота осталась неизменной — 30 мм. Также были установлены шатуны длинной 152 мм. В остальном такой же цепной движок, отдельные версии оснащены балансирными валами, впуск с переменной геометрией, ГБЦ оснащается системой доработанной системой I-VTEC, как и на младшем моторе, гидрокомпенсаторов на К24 нет, регулировка клапанов каждые 40 тыс. км (при необходимости).

Модификации двигателя Honda K24

1. K24A1 — первая гражданская версия, на моторе установлен двухступенчатый впускной коллектор, система i-VTEC на впускном распредвалу настроена на экономию и экологию. Степень сжатия 9.6, мощность 160 л.с. при 6000 об/мин, крутящий момент 220 Нм при 3600 об/мин. Встречается на Honda CR-V. 2. К24А2 — мотор для более крупных автомобилей, используется другой коленвал, усиленные шатуны, другие поршни, степень сжатия повышена до 10.5, заменены распредвалы на более злые, увеличена дроссельная заслонка, другой впуск/выпуск. Переключение VTEC происходит на 6000 об/мин. Мощность 200 л.с. при 6800 об/мин, крутящий момент 225 Нм при 4500 об/мин. В 2006 году мотор получил впускной тракт диаметром 80 мм (было 70 мм), дроссельную заслонку 64 мм (было 60 мм), выхлоп на 57 мм трубе (было 52 мм). В результате мощность поднялась до 205 л.с. при 7000 об/мин, крутящий момент 231 Нм при 4500 об/мин. 3. K24A3 — аналог K24A2 для Европы и Австралии. 4. K24A4 (K24A5, K24A6) — гражданский мотор c i-VTEC на впускном валу, которая может изменять фазу на +\- 25°, степень сжатия 9.7, мощность 160 сил при 5500 об/мин, крутящий момент 218 Нм при 4500 об/мин. 5. K24A8 — 166-сильная версия с электронной дроссельной заслонкой, i-VTEC включается с 2400 об/мин. 6. K24Z1 — аналог K24A1, изменен впускной коллектор, ШПГ от К24А4, степень сжатия 9.7, мощность 166 л.с. при 5800 об/мин, крутящий момент 218 Нм при 4200 об/мин. Ставился движок на Хонду СРВ. 7. K24Z2 — степень сжатия повышена до 10.5, стоят другие распредвалы, мощность 177 л.с. при 6500 об/мин, крутящий момент 224 Нм при 4300 об/мин. 8. K24Z3 — степень сжатия увеличена до 11, валы еще более верховые, мощность 190 (201) л.с. 9. K24Z4 — аналог K24Z1. 10. K24Z5 — аналог K24Z2, мощность 181 лошадь. 11. K24Z6 — аналог K24Z5, установлены другие распредвалы, мощность 180 сил. 12. K24Z7 — мотор для Civic Si и Acura ILX. В нем изменены поршни, шатуны, впускной коллектор, распредвалы, VTEC переключается на 5000 об/мин. Мощность 205 л.с. при 7000 об/мин, крутящий момент 230 Нм при 4400 об/мин. 13. K24Y1 — двигатель Хонды СРВ для рынка Таиланда, степень сжатия 10.5, мощность 170 л.с. при 6000 об/мин, крутящий момент 220 Нм при 4300 об/мин. 14. K24Y2 — мотор Honda Crosstour, степень сжатия пониже — 10, распредвалы злее, мощность 192 л.с. при 7000 об/мин, крутящий момент 220 Нм при 4400 об/мин. 15. K24W1 — движок для Аккорда, входит в серию Earth Dreams (индекс W) с непосредственным впрыском. Относительно K24Y, изменен впуск/выпуск, теперь впуск сзади, выпуск впереди, степень сжатия 11.1, распредвалы спокойные, VTEC переключается на 4800 об/мин. Мощность мотора — 185 л.с. при 6400 об/мин, крутящий момент 245 Нм при 3900 об/мин. 16. K24W2 — аналог K24W1 с другими распредвалами, мощность 188 л.с. 17. K24W3 — аналог K24W2 с чуть измененным выхлопом, мощность 190 сил. 18. K24W4 — изменена система впрыска, степень сжатия 10.1, низовые распредвалы, мощность 174 л.с. при 6200 об/мин, крутящий момент 225 Нм при 4000 об/мин.

Слабые места K24, неисправности и их причины

По части слабых мест, К24 аналог младшего мотора — К20: износ распредвалов, течи масла, плаванье оборотов и прочее, детально о проблемах вот здесь.

Прочие неполадки

Среди других, часто возникающих неисправностей двигателя «ЗМЗ-406 Турбо» можно отметить следующее:

• Часто наблюдаются провалы тяги по причине выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается моментально.
• Стук в силовом агрегате. Эта неполадка возникает по причине износа гидравлических компенсаторов. Как заявляет производитель, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
• Износ поршневых пальцев, поршней и шатунных вкладышей, что также приводит к возникновению посторонних звуков в моторе.
• Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
• Наблюдается замирание силового агрегата. Чаще всего, «ЗМЗ-406 Турбо» глохнет в связи с нарушением работы проводов, датчика коленчатого вала или РХХ.

Кроме того, неоднократно наблюдаются сбои в работе сцепления «ЗМЗ-406 Турбо» и бензонасоса. В общем, причины неполадок характерны для всех отечественных моторов, включая низкое качество сборки. Тем неменее 406-я модель намного эффективнее и практичнее предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разрабатывались моторы 405-й и 409-й серии, объемом 2,7 литра.

Характерные неисправности ЗМЗ 402

Двигатель ЗМЗ 402 подвержен множеству неисправностей и поломок:

Течь сальника

Самое больное место 402 ДВС, это сальник, расположенный сзади коленчатого вала. Задний сальник, представляет собой сальниковую набивку, состоящую из пропитанной графитом верёвки, которая обматывается вокруг заднего конца коленвала. Затем намотанная верёвка прижимается специальной шайбой. Данная конструкция не плохо держит моторную смазку при средних оборотах двигателя. Если ДВС использовать при оборотах более 2500 в мин., то смазка начинает просачиваться наружу. Проблему можно решить заменой сальниковой набивки.

Перегрев

Следующая по важности проблема это перегрев 402 мотора. Причина, как и у большинства современных моторов:

• неисправности термостата;
• утечка охлаждающей жидкости;
• забитый радиатор охлаждения;
• выход из строя вентилятора радиатора;
• неисправность водяного насоса;
• водяная пробка.

Но не так опасен перегрев, как его последствия. Все дело в том, что корпус ДВС 402 мотора греется не равномерно. Середина БЦ нагревается сильнее чем остальная часть мотора. Со временем шайбы вдавливаются в двигатель. Происходит ослабление гаек. Если не сделать подтяжку головки вовремя, может прогореть прокладка ГБЦ. Что может привести к попаданию в масло охлаждающей жидкости. Если во время не принять меры к устранению неисправности и замены масла, капитальный ремонт не заставит долго ждать.

Вибрации

Вибрации мотора частая неполадка. Проблема может оказаться в опорных подушках. Если с подушками всё в порядке, неисправность может быть проблемой системы зажигания, системы питания, либо дисбаланса КШМ.

Нестабильный холостой ход

Проблемы работы ДВС на холостом ходу. Эта проблема частая для 402 мотора. Виной этому, конструкция алюминиевого впускного коллектора. Из-за неё горючая смесь поступает в цилиндры неравномерно, что сказывается на холостом ходу ДВС.

Стучат клапана

Стук двигателя бывает по причине неотрегулированных зазоров в клапанах. Регулировку клапанов нужно делать не дожидаясь стука в двигателе, через 15 тыс., км., пробега. Проблему можно решить конкретно, установив гидрокомпенсаторы от ЗМЗ 406 модели. Если клапана не являются виной стука в двигателе, то стучать могут подшипники коленвала. Это гораздо опаснее, так как подобный стук, является признаком скорого капитального ремонта.

Вышеперечисленные неисправности не единственные, реже встречаются другие, многочисленные поломки. Но простота конструкции мотора, доступность и невысокая стоимость запчастей, высокая ремонтоспособность и не маленький ресурс работы ДВС дают шансы на жизнь 402 движку даже в наши дни.

Преимущества старого ЗМЗ-402 перед современными двигателями

Если кому-то довелось владеть автомобилями Уаз, Волга или Газель ранних годов выпуска, тот обязательно сталкивался с двигателем ЗМЗ-402 или его Ульяновскими аналогами.

Когда-то и у нас в семье был Уаз 469 1976 года выпуска, как раз таки с двигателем ЗМЗ-402 под 76-80-ый бензин, рабочим объёмом 2445 см3, мощностью в 76 л/с, со степенью сжатия 6,7 и крутящим моментом в 160 Н·м. С тех пор довелось управлять разными машинами в том числе и иномарками. Но чем дальше я отдалялся от 402-го я понимал насколько он хорош.

Кому то наверное может показаться глупостью и хвалебные слова посвящённые старому мотору, и какое-то выделенное преимущество перед современными моторами, но это смотря, как поглядеть.

ЗМЗ-402 выпускался с 1968 по 2017 год периодически подвергаясь лёгкой модернизации. В итоге их было выпущено в количестве 6 125 136 штук.

Заявленный ресурс двигателя 250 тыс. км до капитального ремонта, однако многие владельцы автомобилей с подобным двигателем говорят о 300 — 400 тыс. км. По сути этот двигатель вечный, так, как имеет 5 ремонтных размеров цилиндро-поршневой группы. Поршни кстати диаметром 92 мм точно такие же, как и на V8 Газ-53.

В общем хочется выделить основные преимущества 402-го:

1. Относительно лёгкий. Что снижает общую массу автомобиля и нагрузку на переднюю ось. Благодаря тому, чтоб блок цилиндров и головка блока цилиндров выполнены из алюминия его вес всего порядка 170 кг.

2. Очень ремонтно-пригодный. Из-за того, что гильзы выполнены съёмными, капитальный ремонт можно призвести прямо во дворе не имея при этом особенных навыков. Не нужно специального инструмента. Большинство операций по силам выполнить обычными гаечными ключами, за исключением наверно только снятия ступицы коленвала — нужен будет съёмник.

3. Простая и понятная конструкция. Которая не сможет вас ничем запутать. Зная общие принципы работы четырёх-тактного двигателя вы легко сами найдёте причину той или иной неисправности.

4. Неплохая ресурсоспособность. Особенно сравнивая современные двигатели, чей ресурс если и сравнится с 402-ым, то их, как правило выбрасывают и покупают «контрактные».

5. У вас никогда не порвётся ремень ГРМ, а соответственно не погнутся клапана. Потому, что попросту нет ремня. Привод распредвала осуществляется бесшумной текстолитовый шестернёй напрямую от коленвала. Сам газораспределительный механизм довольно надёжный. Периодически требуется лишь регулировка тепловых зазоров.

6. Низовой мотор. При максимально возможных 4400 об/мин. характер двигателя соответствующий. Машина легко трогается с места на низких оборотах. Отлично работает в режиме средних оборотов.

7. Плавная работа на всех режимах. Нет эффекта «дизеления», как на тех же Калинах.

Из минусов можно выделить: повышенный расход топлива, не совсем устойчивую работу на холостом ходу, плохую эластичность, низкую мощность и соответствующую приёмистость. Те машины, которые имели этот двигатель под капотом, были довольно тяжёлые, поэтому все имели крайне низкий коэффициент энерговооружённости. Тяжёло даются обгоны и подъёмы.

В остальном же этот двигатель в любом случае вас довезёт до дома. Пусть даже на двух цилиндрах, но он никогда не умрёт окончательно.

ГАЗ-2410 «Волга»

У «Волги», появившейся на дорогах СССР в 1985 г., была примечательная внешняя особенность — черная пластиковая решетка радиатора. Поклонники горьковской машины радовались: завод усовершенствовал их любимицу! В чем же заключалась разница, кроме решетки и травмобезопасных дверных ручек, мало кто понимал. Нет полной ясности и сейчас даже у тех, кто интересуется историей советского автопрома, при том, что ГАЗ-2410 придавали высокую значимость. Даже в разговорах ее выделяли как отдельную модель, называя «десяткой», или «десятой „Волгой”» (до появления ВАЗ-2110 и ГАЗ-3110, перенявших это прозвище).

Предыстория автомобиля ГАЗ-2410 связана с началом производства элитной малосерийной модели ГАЗ-3102 «Волга». С этого момента ГАЗ-24, или «обычная „Волга”», перестала выполнять представительские функции и горьковчане решили провести глубокую модернизацию, чтобы машина лучше подходила для такси, частных автомобилистов и экспорта. Усовершенствование шло по двум направлениям: удешевление и унификация по узлам с более современной моделью ГАЗ-3102. С кузова и из салона пропал почти весь хром (дорогой вариант отделки), а гамма цветов кузова уменьшилась. Машина получила более эргономичные сиденья, рулевое колесо и панель приборов. Появились дисковые передние тормоза.

Благодаря изменениям в подвеске ГАЗ-2410 стала безопаснее в маневрировании, нежели ГАЗ-24, и могла оснащаться низкопрофильными шинами большей ширины. Отдельно стоит сказать о модернизации двигателя. Мотор «тридцать первой» с форкамерно-факельным зажиганием был капризен, и его не стали ставить на массовую модель. Вместо этого инженеры доработали двигатель ГАЗ-24Д, улучшив карбюратор, системы впрыска и охлаждения, немного повысив мощность. Этот мотор, названный ЗМЗ-402, выпускается до сих пор. В итоге модернизированная машина стала немного динамичнее, дешевле в производстве, проше в обслуживании, комфортабельнее и безопаснее.

К несчастью, упрощение комплектации совпало по времени с началом падения качества, и во время производства «десятки» имидж «Волги» резко ухудшился. Отчасти его компенсировала ремонтопригодность машины. Была и вторая проблема. Даже будучи модернизированной, «Волга» проигрышно смотрелась на фоне таких моделей, как «Москвич-2141» и вазовский «Спутник». Было известно, что ГАЗ готовит принципиально новую ГАЗ-3105 и что «десятка» — лишь временное решение. К сожалению, последовавший кризис не позволил до конвейера, а все силы были брошены на разработку «ГАЗели». Как показало время, выбор оказался правильным, хотя на дальнейшей судьбе легковых моделей ГАЗа он сказался плачевно.

Технические характеристики ГАЗ-2410 Волга

Кузов. 4‑дв. седан (5‑мест.)

Двигатель ГАЗ-2410 Волга

Марка. ЗМЗ-402-10Объём. 2 445 см3Максимальная мощность. 100 л. с., при 4 500 об/минМаксимальный крутящий момент. 186 3 Н·м, при 2 200—2 400 об/минРазгон до 100 км/ч. до 18 с.Максимальная скорость. 145 км/ч

Коробка передач. 4-скоростная механическая или 3-скоростная автомат

Габаритные размеры ГАЗ-2410 Волга

Длина. 4735 ммШирина. 1800 ммВысота. 1476 ммКлиренс. 156 ммКолёсная база. 2800 ммКолея задняя. 1428 ммКолея передняя. 1496 мм

Расход топлива ГАЗ-2410 Волга

15,0 л. на 100 км (город)10,0 л. на 100 км (шоссе)

Грузоподъемность ГАЗ-2410 Волга

Допустимый груз в багажнике (при нагрузке 5 человек). 50 кг

Снаряженная масса. 450 кгПолная масса. 1800 кг

Объём бака ГАЗ-2410 Волга

Неисправности, присущие моторам серии ЗМЗ 24

Неисправностью практически любого двигателя является повышенный расход масла и стук коленчатого вала. Другое дело, что у одних ДВС это «болезнь», а другие довольно стойко переносят перегрузки и масляное голодание. «Волговские» моторы относятся к группе стойких и закаленных, но болячки все же имеются.

Характерные признаки 24-ых моторов, какие присущи именно этим моделям:

• Течь масла заднего коренного подшипника;
• Износ постели или втулок распределительного вала, а также опор самих валов;
• Обрыв или проворачивание шестигранного привода масляного насоса;
• Срабатывание зубьев текстолитовой шестерни распределительного вала;
• Износ латунных втулок шатунов под поршневой палец.

Задний коренной подшипник

Течь масла заднего коренного подшипника знакома почти каждому «волговоду».

Дело в том, что на месте стыка двух половинок сальниковой набивки со временем образуется щель. Сальниковая набивка под влиянием температуры «усыхает» и сжимается.

К тому же, неплотные соединения создаются из-за высыхания двух резиновых уплотнителей («сапожков» или «флажков»). Такая болезнь лечится прокладыванием хорошего маслостойкого герметика на стыках уплотнений. Конечно же, набивка и «флажки» при этом заменить необходимо. Когда операция проходит на месте (без снятия коленчатого вала), верхнюю набивку не меняют. Да и добраться до нее практически невозможно.

Замена заднего коренного сальника бесполезна, если поршневая группа дымит, а двигатель расходует масло. Избыточное давление в первую очередь «продавливает» именно это соединение. Если же забита система вентиляции картерных газов, масло тоже в первую очередь пойдет через «задний коренной».

Установка заднего коренного подшипника

Стоит прочистить систему вентиляции, течь задний сальник перестает.

Задний сальник может течь по причине изношенности коренных шеек коленчатого вала. Определяют износ шеек прослушиванием двигателя. При резкой подгазовке раздается глухой рык или стук в районе расположения коленвала. Стук очень характерный, его трудно с чем-то другим спутать. Здесь замена сальника не поможет, вал нужно шлифовать.

Постель распределительного вала

Видимо, не все отличия ЗМЗ 402 от ЗМЗ 24 были рассмотрены в этой статье. ЗМЗ еще модернизировал блок цилиндров в посадочном месте распределительного вала. На всех ранних выпусках «Волги» ГАЗ 24 алюминиевые блоки имели втулки под распределительный вал. Проблема заключается в том, что эксплуатация ДВС с низким давлением масла приводит к преждевременному износу опор распредвала и посадочного места этих опор.

Схема распределительного вала двигателя ЗМЗ 402

Замена втулок распредвала – дело хлопотное, но выполнимое в гаражных условиях. ЗМЗ выпускал ремонтные втулки, которые можно было установить вместо изношенных, необходимо было иметь набор разверток и немало терпения, времени и аккуратности. Валы успешно шлифовались под ремонтный размер, и больших проблем не наблюдалось.

Такие безвтулочные блоки стали выпускать после 1985 года. Причем, это встречалось и на ЗМЗ 24, и на ЗМЗ 402.

Спустя некоторое время завод и вовсе отказался от втулок, что доставило и до сих пор доставляет немало проблем владельцам «Волг». В случае подобной неисправности остается два выхода – либо отдавать БЦ «втулить» на завод, где есть фрезерный станок, либо менять блок на другой блок цилиндров.

Шестигранный привод масляного насоса

На моторах ЗМЗ 24 привод трамблера одновременно является и приводом масляного насоса. Привод масляного насоса представляет собой шестигранник, который приводит в действие сам насос. Со временем шестигранник изнашивается и проворачивает в теле насоса, и если не следить за давлением масла, с мотором может случиться беда – застучит коленвал, потребуется капремонт. Обрывы шестигранника случаются, если замерзает масло в поддоне зимой. Поэтому за давлением масла нужно смотреть внимательно.

Шестерня распределительного вала

Стук шестерни свидетельствует об износе ее зубьев. Стучать она может довольно долго, но с заменой детали лучше не затягивать. Если обрыв зубьев произойдет в дороге, машина не заведется и дальше ехать не сможет. Автомобиль придется буксировать до ближайшей автомастерской.

Верхние втулки шатунов (под поршневой палец)

Под нагрузкой втулки шатунов имеют свойство изнашиваться. Это характерно для многих моторов с «плавающими» пальцами. Стук по причине изношенных втулок не слишком опасен, если он только начал появляться. Но затягивать с ремонтом не стоит, в результате может лопнуть поршневой палец. Тогда уже последствия будут плачевными. Стук изношенных втулок похож на стук распределительной шестерни, но отличается тем, что явно слышен под нагрузкой.

Источник

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС. Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

• Совмещенный впускной и выпускной коллектор;
• Карбюратор;
• Ось коромысел;
• Головка блока цилиндров;
• Форкамерные клапана;
• Клапанная крышка;
• Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

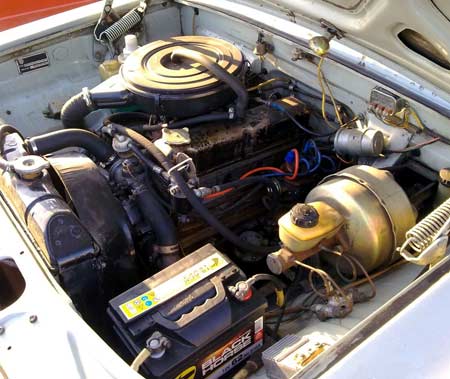

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.
