Где находится датчик температуры охлаждающей жидкости в нива шевроле и как его заменить

Снятие датчика фаз

Деталь снимают с двигателя, чтобы окончательно убедиться в наличии определенной проблемы. На головке цилиндров эту конструкцию вставляют в специальное отверстие. Далее все прикручивают, одним болтом. Достаточно открутить этот соединительный элемент, а затем вытащить деталь, протереть от моторного масла. Главное – не отсоединить колодку, к которой подключены дополнительные провода.

Зажигание можно включить после того, как будет подключен мультиметр – к среднему контакту, массе авто. Стальной элемент близко подносят к торцевой части детали. Например, для этого отлично подойдет обычный ключ. Остается отслеживать показания, которые появляются на дисплее. Если с датчиком все нормально – он реагирует на приближение любого металла, чье напряжение составляет 02,-0,4 в. Высокий показатель в расчет не принимается.

При отсутствии изменений в показателях тестера прибор точно надо менять. Главное – помнить о вероятности отсутствия уплотнительного кольца даже у новых оригинальных запчастей. Такую часть конструкции надо покупать отдельно, либо использовать старую.

Датчик фаз Нива Шевроле  работает на принципе эффекта Холла. Работает он следующим образом,  на распредвале имеется специальный штифт и когда он проходит параллельно торцу датчика, датчик начинает передавать на имеющийся контроллер импульс напряжения который должен иметь такое же положение как и поршень первого цилиндра в положение сжатия. То есть он нужен для того чтобы впрыск топлива и порядок работы цилиндров  у двигателя соответствовал друг другу.

В случае выхода из строя он или его цепной контроллер записывает в свою память специальный код, и активирует сигнализатор. И чтобы его снять нужно:

• Отсоединить АКБ
• У двигателя снимаем декоративный кожух
• Отсоединяем от датчика колодку
• Отворачиваем болт который его  крепит к блоку цилиндров
• Вынимаем деталь из своего посадочного места
• Устанавливаем новый в обратном порядке

Где находится ДТОЖ двигателя ваз 2123

Датчик температуры охлаждающей жидкости — электрический резистор, в который встроен термометр. Устройство называется термистором. Принцип работы прост: при изменении температуры меняется сопротивление, что оказывает влияние на исполнительную часть системы. Для измерения показаний термистора используется мультиметр, настроенный на сопротивление. ДТОЖ установлен в небольшое отверстие головки блока цилиндров. Он вставляется в передний патрубок водяной рубашки. На картинке ниже можете увидеть где расположен данный датчик.

Справка. Стоимость нового устройства на Шеви Нива (ВАЗ-2123) составляет 140–150 рублей. В каталогах отмечается под артикулами 2112-3851010, 1000019405.

В течение эксплуатации машина постепенно изнашивается. Владелец замечает различные признаки, но не всегда определяет причину. Неполадки температурного датчика обычно вызваны:

• поломкой индикатора температуры двигателя на приборной панели;
• течью хладагента из детали;
• неточным запуском вентилятора или отсутствием его запуска по различным причинам.

Появление этих факторов — повод проверить ДТОЖ на работоспособность.

Внимание! Если игнорировать неисправности, могут возникнуть следующие неполадки:

1. Поломка блока управления ДВС вследствие неверного сигнала, который датчик передаёт в ЭБУ. При горячей погоде система управления может не включить вентилятор, что приведёт к закипанию. 2. Неисправность также нарушает производительность двигателя, динамику движения.

Чтобы снять и установить датчик температуры охлаждающей жидкости, понадобятся следующие инструменты:

• гаечные ключи на 10 и 19;
• отвёртка;
• мультиметр.

Процесс снятия выглядит следующим образом:

1. Снимите клеммы с аккумулятора.
2. Чтобы расширить доступное пространство, снимите воздушный фильтр.
3. При помощи отвёртки отожмите крепление колодки, сделанное из пластика. Отсоедините жгут проводов от ДТОЖ.
4. Выверните датчик и извлеките его из системы.

Установка выполняется в обратном порядке.

Характеристика и особенности замены регуляторов

На такой продукции отечественной автомобильной промышленности, как УАЗ и Нива, разнообразные датчики нужны для передачи информации на приборную панель. Также некоторые из них выполняют дополнительные функции. И каждый имеет свои особенности демонтажа и установки.

Детонации

Явление детонации представляет собой взрывное сгорание топлива в двигателе из-за калильного зажигания. Внедорожники вроде Нивы страдают от такой проблемы достаточно часто.

В области блока цилиндров установлен пьезокерамический элемент – это и есть детонационный датчик. Его функция – передать сигнал контроллеру, который автоматически сделает поправку угла опережения зажигания. Благодаря этому явление будет устранено. Также контроллер благодаря датчику дает световое обозначение нештатной ситуации на панели приборов.

Датчик детонации Нива позволяет снять, используя только отвертку и ключ на «13». Снимите колодку, отжав фиксатор, потом ключом открутите болт.

Распредвала

Эта деталь требуется для определения углового положения механизма газораспределения в соответствии с коленвалом. Информация с него поступает в систему управления двигателем. Она используется для регулирования впрыска топлива и зажигания.

Специалисты рекомендуют менять эту деталь каждые 100 т. км или 5 лет. Все из-за того, что она находится в постоянных температурных перепадах, что негативно сказывается на работе датчика. К сожалению, самостоятельно определить его неисправность достаточно сложно, для этого требуется осциллограф и другое оборудование.

Скорости

В Ниве 21214 установлен электронный, он же безтросовый датчик скорости. Его основная функция – передача информации о скорости движения автомобиля на спидометр. Вы найдете этот определитель параметров на коробке переключения скоростей, на задней крышке раздаточной коробки.

Для его замены вам потребуется подобраться к автомобилю снизу, при помощи ямы или другого способа.

1. Отжав пластиковый фиксатор, снимите клемму с проводами.
2. Потом гаечным ключом отвинтите устройство. Если оно не отходит, дергать не нужно. Проблема в коррозии, справиться с ней поможет растворитель WD-40, который нужно нанести на соединение и подождать.
3. Установка новой детали в обратном порядке.

Холостого хода

Датчик холостого хода, он же регулятор (РХХ), находится на дроссельной заслонке.

1. К нему подведена колодка с проводами, которая снимается с отжимом фиксатора. Затем нужно открутить два болта при помощи крестовой отвертки.
2. Потом можно просто вытянуть датчик.
3. При установке совершайте те же действия в обратном порядке.

Уровня топлива

Этот датчик требуется для отображения информации о том, сколько у вас осталось бензина. В некоторых случаях, он приходит в негодность и нужна замена.

Вначале, вам потребуется снять коврики и заднее сиденье, чтобы получить доступ к люку, под которым спрятан бензобак. Люк представляет собой лист, закрепленный 12 саморезами. Открутите их и снимите люк полностью, приподняв и выдвинув вперед.

Теперь вы видите бензобак и бензонасос. Снимите с последнего разъем, подложив тряпку, ветошь под стекающий бензин. Осуществлять демонтаж лучше, слив с бака 5-7 литров, если он полный.

Датчик установлен в углублении в верхней части бензобака. Отсоедините колодку проводов, отжав штекер, а потом снимите сам датчик. Установка в обратном порядке.

Замена датчика температуры наружного воздуха

Нельзя назвать датчик температуры воздуха окружающей среды элементом первой важности, но все-таки приятно, как все в Нива Шевроле работает как часы. Узнать о неисправности этого устройства для определения температуры воздуха можно одним способом: сравнить показатель на приборной панели автомобиля с другим измеряющим прибором. Но если вы застряли в пробке летом, то можно не удивляться, когда температуры резко поползет в гору – все приборы нагрелись

Но если вы застряли в пробке летом, то можно не удивляться, когда температуры резко поползет в гору – все приборы нагрелись.

Расположение датчика наружного воздуха

Так же во время стоянки с работающим мотором или на малой скорости, тепло действует на датчик воздуха, а в Нива Шевроле он не вентилируется, поэтому данные завышаются.

Но демонтировать его сразу не выйдет, перед этим нужно выполнить подготовительные шаги. И обо всем этом мы расскажем ниже:

1. Необходимо отсоединить минусовую клемму аккумулятора;
2. Теперь надо обнаружить сам датчик в отверстиях бампера;
3. Аккуратно потяните его – прибор сам должен выйти из посадочного места;
4. Далее нужно достать его наружу, будьте готовы, что он потянет за собой провод;

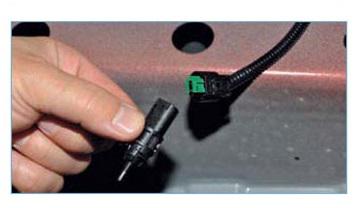

5. Замена происходит следующим образом: датчик воздуха осоеденяется от штекера при помощи нажатия на фиксатор. Аккуратно потяните за штекер чтобы не повредить хрупкие детали;
6. Готово. Осталось установить новую деталь, купить её можно в автомагазине или в сервисном центре. Как говорят отзывы, внештатные приборы тоже могут подойти для Нива Шевроле, но предпочтительнее брать оригинальные детали для автомобиля;
7. Установка проходит в обратной последовательности. Не забудьте проверить работу систем после замены.

Шнива без бампера с датчиком

Замена датчика температуры двигателя: инструкция

На силовом агрегате Нива Шевроле тоже есть регулирующие электронные устройства. Один из них – это датчик температуры охлаждающей жидкости двигателя. Он тоже может выйти из строя, что может повлечь за собой более серьезные последствия. Чтобы демонтировать старый, нам нужно выполнить несколько шагов. Расположен прибор для контроля двигателя на головке блока цилиндров. Это цельный корпус, внутри которого установлен специальные чувствительный элемент. В зависимости от окружающей среды, в чувствительном элементе меняется сила тока в цепи питания. Этим действием электроника передает информацию на приборную панель Нива Шевроле.

Отремонтировать электронику двигателя нельзя, так как она не рассчитана на это. При появлении неисправности, нужно снять и проверить проверяющий элемент. Если же неисправность подтвердилась, то можно приступать к замене. Для демонтажа этого механизма потребуется стандартный ремонтный набор, состоящий из отверток, стяжек и ключей. Когда все инструменты под рукой можно приступать к демонтажу:

Находим датчик двигателя и отключаем разъём с проводом.
Далее выкручиваем его – для этого идеально подходит ключ на девятнадцать.
Следующим шагом будет поднятие блока со своего посадочного гнезда

Важно: датчик двигателя нужно вынимать вместе с уплотнительной шайбой.
После этих операций нам нужно подготовить емкость с водой, которую можно будет нагревать. Туда нужно поместить снятый датчик и провести проверку. Если устройство мотора исправно, то при нагреве сопротивление будет понижаться до нуля, при остывании – возрастать.
Замена нового проводится в обратной последовательности

Как видите, операции достаточно простые, разве что с электроникой двигателя придется повозиться во время проверки

Если устройство мотора исправно, то при нагреве сопротивление будет понижаться до нуля, при остывании – возрастать.
Замена нового проводится в обратной последовательности. Как видите, операции достаточно простые, разве что с электроникой двигателя придется повозиться во время проверки.

Как оказалось, в вопросе замены обоих датчиков нет ничего сложного даже для начинающего водителя. Главное, соблюдать предписания- и все получится. Удачи.

Датчик температуры охлаждающей жидкости используется для контроля температуры в двигателе внутреннего сгорания. Длительная работа приводит к нагреву мотора, который компенсируется специальной жидкостью. Полученная от датчика температура используется для регулирования дальнейшей работы элементов системы охлаждения.

Как снять и заменить датчик положения коленчатого вала на Chevrolet Niva

Для синхронизации положения вала с электронным блоком в конструкции автомобиля Нива Шевроле предусмотрен датчик положения вала коленчатого.

Данный прибор находится недалеко от задающего диска, и располагается на самой крышке газораспределения привода механизма.

Этот диск представляет собой колесо с пятидесятую восемью зубьями, и для создания определенного импульса между ВТМ (верхняя мертвая точка) и ЭБУ специально удалено пару зубьев.

Благодаря тому, что коленчатый вал крутится, происходит вращение задающего диска. Положения вала ЭБУ определяется за счет того, что во время вращения диска у датчика происходит изменения магнитных полей, образуя при этом импульс тока переменного.

Устройство датчика

Устройство данного элемента является простейшей, он состоит из:

• Капронового каркаса
• Данный каркас обмотан медными проводами
• Имеет стальной сердечник
• Изоляция обеспечена эмалью, основа герметика — это компаундная смола

Они бывают разных типов, а именно:

• Датчик хода, он же распределяет зажигание.
• Магнитный
• Оптический

Признаки неисправности

Рано или поздно датчик приходит в негодность, это приводит к проблемам запуска автомобиля Нива Шевроле, а иногда даже к невозможности остановить авто вовремя движения. От того в каком положение датчик, зависит подача топлива и момент зажигания.

• Если во время движения вы заметите понижение динамики автомобиля, это будет говорить о том, что данный элемент не исправлен,
• Также об данной неисправности может говорить если загорается лампочка Check.
• Помимо этого, о неисправности датчика можно определить по генератору и приводу ГРМ.
• Обороты то повышаются, то понижаются и это все происходит без вашего участия

В первую очередь проверяется положение датчика, причиной для проверки может служит малейшие ресурсные затраты. Так же при помощи диагностики можно элементарно определить исправлен прибор или нет. Под диагностикой подразумевается снятие изделия и обратная его установка, он будет являться исправным если значения его будут примерно от 550 до 750 Ом.

Снятие, установка и проверка

Так же первым признаком того что он вышел из строя, говорит возникновение детонации при больших нагрузках на сам двигатель, нестабильность работы холостого хода, и понижение работы мощности мотора. В каком состояние находится узел можно понять по средствам нескольких способов. Необходимо лишь иметь необходимые приборы. Если нужные приборы есть переходим к снятию элемента.

Что бы его снять и проверить необходимо проделать следующую процедуру:

1. Снимаем с него колодку со всеми проводами
2. Откручиваем винт, который крепит сам датчик коленвала и снимаем его
3. Проверяем тестером исправен он или нет
4. Устанавливаем новый элемент на место в обратном порядке снятию

По внешним признакам можно определить в каком состояние находятся колодки, корпус ДПКВ и повреждены ли контакты. Если визуально дефекты не обнаружены, то переходим к самой проверки. Она осуществляется по средствам прозвона, и как говорилось выше сопротивление обмотки должно не превышать 759 Ом, и не меньше 550.

Подводя итог можно сделать вывод о том, что данный узел является основным в электронике, которая отвечает за управление двигателя, так как если он выходит из строя, то запуск двигателя будет невозможным, поэтому лучше всего чтобы застраховать себя от таких неприятных последствий лучше возить собой всегда запасную деталь.

Если делать диагностику, и последующую замену то это не займет у вас много времени и сил. Главное придерживается четким правилам монтажа и демонтажа. Чтобы продлить срок службы всех важных элементов двигателя Нивы Шевроле, следует производить своевременный и правильный уход, не только за этим прибором, но и за другими деталями.

Видео «ВАЗ замена датчика фазы»

В этом видео рассказывается о замене определителя фазы (автор ролика — Иван Васильевич).

Итак, уважаемые посетители, сегодня мы вам расскажем про основные датчики на ВАЗ. Поскольку принцип работы инжекторных двигателей у линейки автоВАЗа один, то в принципе мы свели воедино мануал по датчикам, которые устанавливаются на инжекторные ВАЗы заводом изготовителем, подготовили краткое описание принципов работы и назначения каждого из нижеприведенных датчиков. Ведь по сути сам принцип работы инжекторного двигателя это взаимосвязанная работа «мозгов» (ЭБУ) и различного рода датчиков, между ними идет постоянный обмен информацией и в зависимости от совокупности тех или иных показателей датчиков контроллер готовит смесь и обеспечивает устойчивую и правильную работу двигателя.

Итак начнем с датчика положения коленчатого вала ДПКВ. (на фото выше)

Без этого крайне важного датчика и в случае его неисправности автомобиль просто не заведется. ДПКВ формирует сигналы на ЭБУ при помощи специального зубчатого диска, на котором при внимательном рассмотрении, можно увидеть как бы «недостающий» зуб, этот диск установлен непосредственно на коленвале

ДПКВ на ВАЗах расположен на крышке масляного насоса. Датчик достаточно надежен и его выход из строя редкость. Но тем не менее если он выйдет из строя у вас будут проблемы. Рекомендуем возить его с собой в бардачке на всякий случай.

Поехали дальше. Еще один немаловажный датчик — Датчик положения дроссельной заслонки ДПДЗ.

Этот датчик работает в связке с регулятором холостого ходя, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает глючить или вообще выходит из строя, то устойчивого холостого хода нам не видать и обороты двигателя будут жить своей жизнью. Так же могут ощущаться провалы, двигатель будет тянуть рывками, в общем мало приятного.

Теперь нашему взору представлен датчик фаз, или Датчик положения распределительного вала ДПРВ.

Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных ВАЗов. Участвует в формировании фазированного вспрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра. Если датчик неисправен, то система работает словно его нет, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина со всеми вытекающими. То есть ездить можно, но не нужно, лучше заменить неисправный датчик.

Теперь рассмотрим Датчик Детонации ДД.

Он устанавливается непосредственно на блоке двигателя между третьим и вторым цилиндром. Бывает двух типов – резонансный и широкополосный. Эти два типа датчиков не взаимозаменяемы. Соответствует своему наименованию целиком и полностью, следит за детонацией двигателя и в зависимости от наличия и силы детонации помогает «мозгам» корректировать УОЗ (угол опережения зажигания). В случае выхода датчика из строя двигатель будет тупить и возрастет расход бензина.

Принцип циркуляции жидкости в системе ВАЗ-2123

Циркуляция тосола или антифриза в системе охлаждения Шеви Нива происходит по двум кругам — малом и большом. В первом случае жидкость движется, минуя радиатор, поскольку не нуждается в дополнительном охлаждении и ей достаточно температуры наружного воздуха, чтобы эффективно поглощать тепло от двигателя. Допуск уровня нагрева жидкости в таком случае составляет порядка 78 градусов по Цельсию.

Нормативный уровень давления составляет 1-1,2 атмосферы, а при нагреве жидкости его переизбыток «стравливается» через специальный клапан. Расположен он на расширительном бачке, который можно дополнительно отрегулировать.

Если же происходит нагрев свыше 80 градусов, циркуляция жидкости начинается по большому кругу с привлечением к охлаждению радиатора. Регулирует направление движения жидкости по одному из кругов термостат, который реагирует на повышение температуры жидкости в системе, открываясь и закрываясь в случае необходимости. При этом циркуляция обеспечивается водяным насосом, который приводится в движение от коленвала через специальный поликлиновый ремень.

Охлаждение головки и блока цилиндров происходит за счет специальной «рубашки» с охлаждающей жидкостью, которая забирает тепло и затем поступает в радиатор, в котором происходит понижение ее температуры. Чтобы обеспечить полную герметичность системы и предотвратить вытекание жидкости, предусмотрены прокладка и сальник. Первый обеспечивают герметичность со стороны блока цилиндров, а второй предотвращает течь в месте входа вала в корпус насоса.

Когда жидкость циркулирует по большому кругу, охлаждение ее происходит за счет сот радиатора, которые обдуваются потоком воздуха. В большинстве случаев этого вполне достаточно для обеспечения необходимой теплоотдачи. Тем не менее, в жаркое время года или в пробках с низкой скоростью движения температура антифриза существенно возрастает, вплоть до полного закипания жидкости.

В таком случае нагрев регулируется за счет принудительного включения вентиляторов, которые крепятся к корпусу радиатора снаружи. Заводская конструкция предусматривает наличие сразу двух таких элементов, которые активируются независимо друг от друга. Первый — при нагреве жидкости до 98 градусов, второй — до 102.

Эффективность работы вентиляторов гарантирована лишь в том случае, когда исправно работает датчик температуры внутри радиатора, показания которого и служат поводом для запуска активной системы воздушного охлаждения. При этом нормальной рабочей температурой жидкости считается показатель от 80 до 95 градусов.

Применяемые датчики температуры

Применяемые датчики классифицируются по двум видам:

• с температурным коэффициентом в отрицательную сторону;
• с положительным температурным коэффициентом.

По цели использования разделяются на 3 типа:

• датчик указателя температуры;
• наружной температуры воздуха;
• температуры охлаждения жидкости.

Чаще используется первый тип (с отрицательным температурным коэффициентом). При желании можно установить сразу две конструкции: одну в качестве основной, другую как дополнительную.

Главной составляющей конструкции датчика ОЖ выступает термистор. По принципу работы это резистор, который меняет свое сопротивление в зависимости от температуры окружающей среды. Он защищен металлическим корпусом, на поверхность которого нанесены резцы.

К ним идет присоединение хвостовой части, смонтированной из пластика. Именно тут находятся контакты, присоединяющиеся к проводке. Один контакт — положительный (идет от электронного блока); другой — отрицательный (подключается к массе).

Принцип работы заключается в том, что к термистру подается постоянный поток напряжения от электронного блока в 5 В. При повышении или понижении температуры (в зависимости от используемого вида датчика) сопротивление термистра снижается, соответственно снижается и напряжение, приходящиеся на него. В итоге по попаданию этого напряжения электроблок автомобиля рассчитывает температуру движка и выводит нужный показатель на приборную доску.

Снятие датчика массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) термоанемометрического типа расположен между воздушным фильтром и шлангом подвода воздуха к дроссельному узлу.

В зависимости от расхода воздуха напряжение выходного сигнала датчика изменяется от 1,0 до 5,0 В.

При выходе из строя датчика, контроллер рассчитывает значение массового расхода воздуха по частоте вращения коленчатого вала и расположению дроссельной заслонки.

ДМРВ имеет встроенный датчик температуры воздуха (ДТВ), чувствительным элементом которого является термистор, установленный в потоке воздуха.

Выходной сигнал датчика изменяется в диапазоне от 0 до 5,0 В, в зависимости от температуры воздуха проходящего через датчик.

При возникновении неисправности цепи ДТВ контроллер включает сигнализатор неисправности и заменяет показание датчика фиксированным значением температуры воздуха (33˚С).

1. Выключив зажигание, отсоединяем электрический разъем датчика.

2. Крестообразной отверткой ослабляем хомут крепления подводящего шланга

3. …и снимаем его с патрубка датчика массового расхода воздуха.

4. Ключом «на 10» отворачиваем два болта крепления датчика к корпусу воздушного фильтра

5. Снимаем датчик массового расхода воздуха

6. …и уплотнитель датчика

Устанавливаем датчик в обратной последовательности. Момент затяжки болтов 8–11 Нм.
