Плавают обороты на ваз 2115

Лада 2115 1.6i › Бортжурнал › Замена рхх (датчик холостого хода) на 2114, 2115 с двигателем 1.6i (чистка дроссельной заслонки попутно)

Сначала объясню, почему решил выложить запись об этой простой, казалось бы процедуре. С заменой датчика на 1.5i и на калине (движок 1.6i калиновский на 15-ки шел) проблем нет — открутил 2 болта и поменял датчик. Здесь все интереснее — один болт откручивается, второй открутить не выходит из-за того, что ответка заходит туда только под очень неприятным углом.

В итоге пришлось снимать дроссельный узел.

Теперь о причинах замены:

На холостых оборотах машину раз в 2-5 секунд колбасило, шла вибрация по всему кузову сильная. В общем неровно двигатель на холостых работал. Съездил на диагностику — аппарат выдал заключение — датчик положения распредвала на замену. Сказали еще, что дроссельную заслонку не мешало бы прочистить на всякий случай. сказано — сделано. Первые пару дней даже думал, что все хорошо, но увы, оказалось самовнушением.А потом машина начала глохнуть на холостых. Не всегда, но раздражало, приходилось газ держать какое-то время, чтоб не заглохла. И вот, руки дошли до замены.

Вот как оно выглядело:

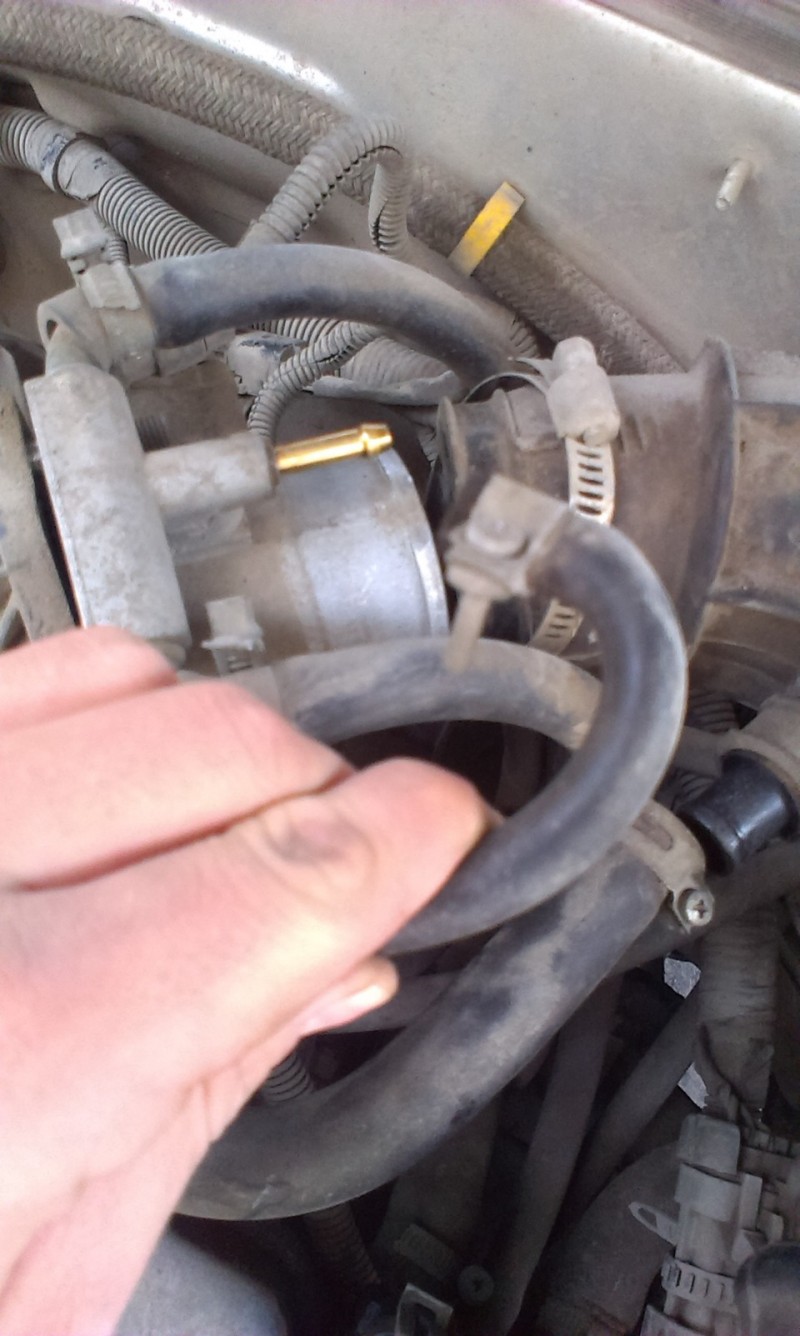

Отцепляем вот эту трубку, она будет мешать:

Ослабляем хомут и тоже отцепляем:

Систему охлаждения не трогаем, а вот это можно отцепить дабы не мешалось:

Не забываем скинуть тросик, вот он:

Дальше откручиваем сам дроссельный узел, он сидит на двух болтах на 13. Получаем следующее:

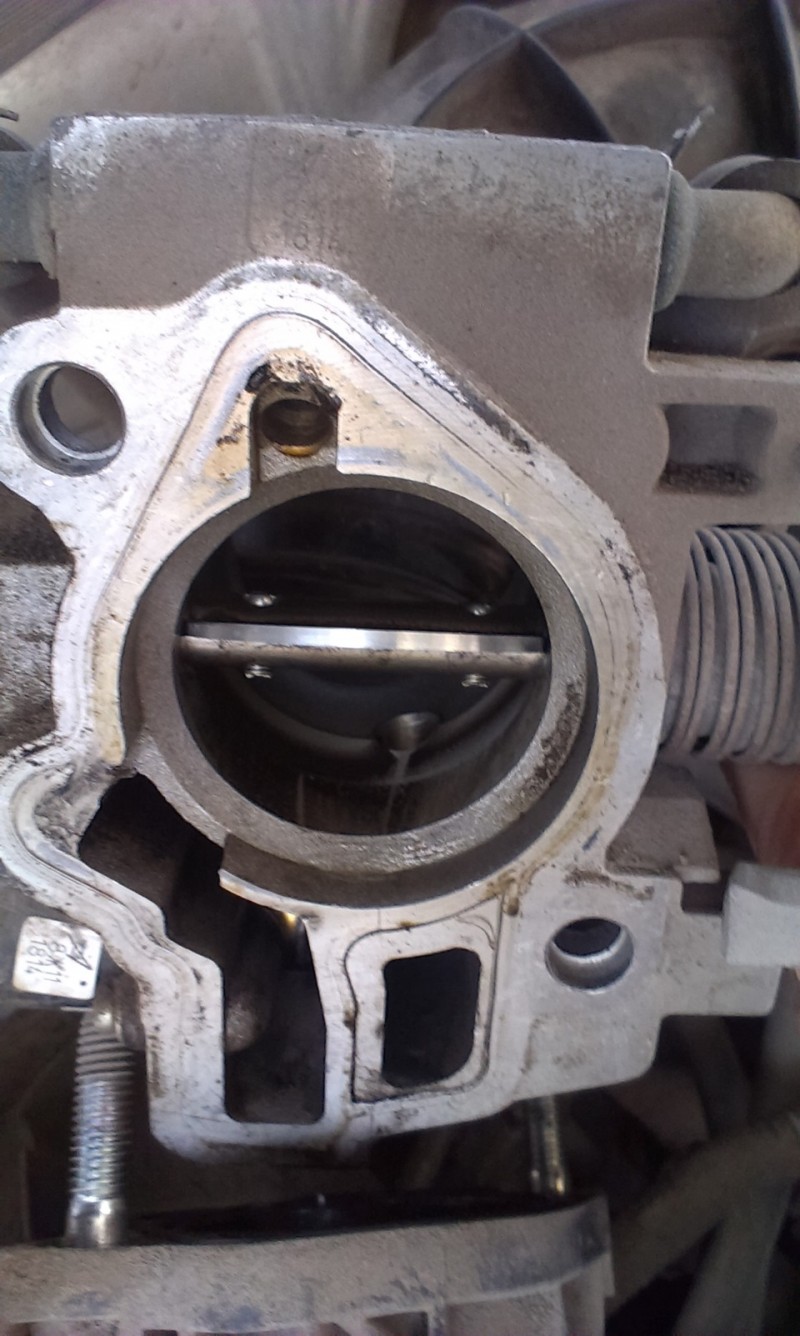

Дроссельную заслонку чистим средством для чистки карбюратора (у меня не было на данный момент, просто стер нагар тряпкой. В принципе там и так было чисто, чистил не так давно)

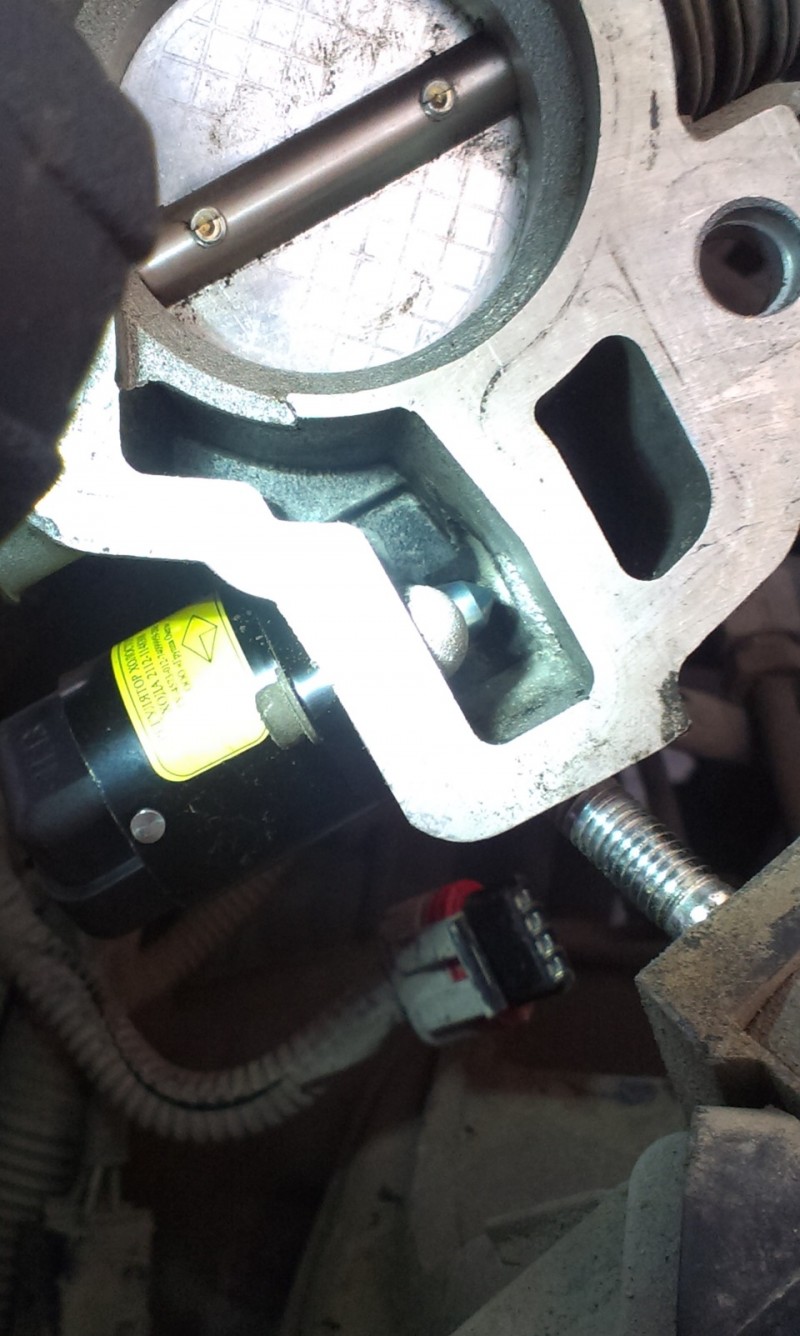

Вот он, наш датчик:

Отключаем от него питание, выкручиваем два болта, достаем датчик.Вот он, красавец:

Вот он же, в сравнении с новым. Видно, что они отличаются. Но тем не менее все работает исправно, машину больше не колбасит на холостых оборотах и она не глохнет.

Цена вопроса: 385 ₽

Способы устранения плавающих оборотов двигателя

Неисправности видеорегистраторов систем видеонаблюдения и способы их устранения Приступая к поиску и устранению причин, вызывающих нестабильную работу мотора в режиме холостого хода, в первую очередь нужно проверить:

1. Состояние воздушного фильтра и свечей зажигания. При критическом загрязнении их нужно заменить.
2. Целостность изоляции высоковольтных проводов. При обнаружении повреждений они подлежат замене.

Проверка герметичности впускного коллектора (видеогид)

Рассмотрим остальные элементы устройства автомобиля, неисправность которых может повлиять на бесперебойную работу двигателя ВАЗ 2114 в режиме холостого хода.

Диагностика электромагнитного клапана

Автомобили с моторами, оснащенными карбюратором, оборудуются электромагнитными клапанами холостого хода. Устройства проверяют следующим образом:

1. Отсоединяют провод питания.
2. Запускают двигатель для прогрева.
3. Подключают провод. Если при этом не слышен чёткий щелчок, деталь необходимо заменить.

Регулировка холостого хода на карбюраторном двигателе (с видео)

Отметим, что основная причина появления плавающих оборотов холостого хода у двигателей такого типа заключается в неправильной работе карбюратора. Регулировка устройства выполняется путём вращения винтов качества и количества топлива.

Исправна ли система EGR на инжекторе

«Плавание» оборотов может быть вызвано заклиниванием клапана рециркуляции отработанных газов (EGR), который установлен в выпускном коллекторе. Нужно периодически удалять загрязнения с седла клапана и его посадочного места при помощи аэрозоля для очистки карбюратора, не допуская попадания жидкости на диафрагму датчика.

Необходимо следить за чистотой седла клапана

Правильно ли работает регулятор холостого хода

РХХ проверяют, измеряя электрическое сопротивление на контактах — для диагностики устройства потребуется тестер (мультиметр), установленный в режим работы «омметр». Для проверки детали:

1. Выключим зажигание.
2. Отсоединим колодку подключения.
3. Замерим сопротивление на контактах A — B и C — D устройства. Оптимальные показания прибора варьируются от 40 до 80 Ом.
4. Повторим измерения с контактами B — C и A — D. В этом случае мультиметр должен показать «бесконечность» или обрыв цепи.

Любые нарушения нормальных значений сопротивления означают неисправность регулятора. Отказ РХХ — распространённая причина возникновения плавающих оборотов двигателя на холостом ходу, а при обнаружении неисправности устройство подлежит обязательной замене. Перед тем как приступить к демонтажу детали, необходимо отключить провод «минус» от аккумулятора. После установки новый РХХ калибруют — возвращают на место снятую клемму, включают и через 5–10 секунд выключают зажигание (двигатель запускать не нужно).

Отказ РХХ — частая причина появления плавающих оборотов двигателя

Исправность ДМРВ

Для диагностики датчика массового расхода воздуха нужно переключить режим работы тестера на «вольтметр» (20 B). Проверяем деталь, выполнив следующие действия:

1. Заглушим мотор и включим зажигание.
2. Замерим величину напряжения на разъёме подключения между контактами зелёного и жёлтого проводов. Показания мультиметра должны находиться в диапазоне 0,99 – 1,02 B.

Устройство можно почистить, «продув» аэрозолем для чистки карбюраторов

Видео: Проверяем датчик массового расхода воздуха

Чистота узла заслонки

Узел дроссельной заслонки диагностируется при помощи визуального осмотра на предмет загрязнения. Очищают деталь ватными палочками и зубной щёткой, смоченной чистящим раствором. Для удобства выполнения работ устройство демонтируют. После чистки рекомендуется продуть все каналы и патрубки узла сжатым воздухом, используя насос для подкачки шин.

Чтобы очистить деталь, её необходимо демонтировать

Видео: Как почистить дроссельную заслонку

Можно ли продиагностировать ДПКВ и ДСА

О поломке ДПКВ и ДСА (датчик Холла) сигнализирует индикатор Check Engine, загоревшийся на приборной панели автомобиля. Проверка этих устройств возможна только с помощью специальных приборов (осциллографов). Предварительно можно проконтролировать целостность проводки — в случае её нарушения повреждения следует устранить.

• Датчик ДПКВ установлен на кронштейне, расположенном в непосредственной близости от шкива привода генератора.
• ДСА размещён на механизме привода спидометра коробки переключения передач.

Для более подробного ознакомления с методами обнаружения неисправностей, связанных с нарушением работы мотора в режиме холостого хода, рекомендуется посмотреть следующий видеоролик.

Датчик дросселя

До 2011 года такими датчиками оборудовали все салки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, какая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) необходим для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором. Конструкция установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Меняя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика мастерит вывод о количестве поступаемого в коллектор воздуха. Когда заслонка затворена, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

Приметы неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора специфически и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все приметы нестабильной работы мотора, некорректной работе на переходных режимах, плавают неженатые, неадекватная реакция на движение педали газа. Однако проверить датчик позы ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой шагает на массу, а третий контакт — для подачи импульса на блок управления. Собственно на этом выводе и нужно проверять напряжение. Нужен мультиметр в порядке измерения напряжения. При полностью закрытом дросселе напряжение должно быть 0,7В на новоиспеченном качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал вырастает плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост усилия, несоответствие номиналу в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливали бесконтактные конструкции. Они вдвое дороже, но практически не выходили из строя.

Замена датчика холостого хода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Датчик холостого хода — это неправильное его название но многие так называют, на самом деле он обозначается как регулятор холостого хода (РХХ) так как холостой ход именно он регулирует, при выходе данного регулятора из строя, с холостым начинаются проблемы, в плоть до того, что автомобиль даже может у вас постоянно глохнуть когда резко сбрасывать газ будете при езде, поэтому данный регулятор играет далеко не последнюю роль в инжекторном автомобиле и благодаря нему, холостой ход у автомобиля есть и он ровный, без всяких перебоев.

Примечание! Чтобы произвести замену данного датчика (Мы его и датчик и регулятор называть будем, хотя датчик как мы уже сказали ранее, это неверное его называние), запастись придётся минимальным набором инструментов, а именно: Одной крестообразной отвёрткой, ну и возможно что ещё накидная головка понадобиться с удлинителем (Это если вы дроссельный узел снимать с автомобиля собираетесь, когда он будет снят, намного легче с него регулятор будет снять и установить на его место новый, но вот только снимать дроссельный узел проблематично, но и на установленном узле заменять регулятор будет сложно, поэтому здесь уже сами решайте, что вам больше подходит), кроме того если вы снимать дроссельный узел соберётесь с автомобиля, то ещё охлаждающую жидкость сливать придётся, но хотя можно просто гайки отвернуть которые крепят узел к автомобилю (О том как это сделать читайте в статье: «Замена дроссельного узла на ВАЗ ») и после этого его снять, но не отсоединяя шланги при этом от него, тем самым вы себе и доступ облегчите к датчику, ну и охлаждающую жидкость сливать не придётся!

Где находится регулятор холостого хода? На всех русских автомобилях, хоть это калина, хоть приора шестнадцати клапанная, регулятор везде стоит в одном и том же месте, но исключением являются автомобили с системой е-газ, на которых регулятор вообще отсутствует (Там сам дроссельный узел регулирует холостой ход), более подробно местонахождение регулятора смотрите на фото ниже, которое было сделано на автомобиле семейства Самара 2 и на котором в красный круг обведён дроссельный узел, а синей стрелкой показан тот самый регулятор который стоит на дроссельном узле и который вы заменять собираетесь, ко всему этому чтобы вы уж точно нашли регулятор холостого хода, зелёной стрелкой мы указали ещё один датчик который находиться прямо рядом с регулятором, поэтому если найдёте данный датчик, то и сам регулятор найти не составит никакого труда вам.

Когда нужно менять регулятор холостого хода? На самом деле довольно долгое время регулятор может прослужить, потому что его изначально на заводе делают качественным и стараются чтобы он не вышел из строя в самый неподходящий момент, но как любая деталь и регулятор всё же когда то выходит из строя, в этом случае он может либо засориться (Его очистить можно, как это сделать мы вам ещё расскажем), либо с ним с самим проблемы будут, либо с проводкой которая подсоединяется к нему, а симптомы в этих случаях будут следующие, у вас может автомобиль начать глохнуть на холостом ходу, ещё когда газ отпускать будете, обороты могут в самом низу (К примеру на 1500) на некоторое время зависнуть и только потом упадут до требуемой отметки (На многих автомобилях, требуемая отметка является 850-900 оборотов частоты вращения коленвала), ещё проблемы с заведением автомобиля у вас могут так же появиться (Машина заводиться не будет или будет, но сразу после этого заглохнет) ну и всё на этом, это самые главные симптомы которые говорят о том, что регулятор пришёл в негодность.

Примечание! Мы уже вас предупредили о том, что производитель русских автомобилей (В нашем случае АвтоВАЗ) пытается сделать регулятор долго живущей вещью, которая некогда не выйдет из строя, в связи с этим даже и check engine не загорается когда он придёт в негодность, поэтому если у вас начались проблемы с холостым ходом и при этом check не горит, то это скорее всего данный регулятор виноват и требует своей замены!

Основные причины, по которым плавают обороты двигателя на ВАЗ-2115

Если в работе автомобиля все нормально, то вы наблюдаете следующую картину. После того как двигатель заведен, стрелка тахометра поднимается до примерно 2,5 тысячи оборотов в минуту. Постепенно, по мере прогрева, она опускается. Нормальным считается диапазон 800-900 оборотов в минуту. Однако бывает и так, что стрелка не держится стабильно возле нужных отметок. Она поднимается то вверх, то вниз – создается ощущение, будто двигатель живет какой-то «своей жизнью». При этом диапазон отклонений бывает достаточно широким.

Если вы заметили, что у вашего автомобиля плавают обороты, то нужно как можно скорее заняться поиском первопричины. Как уже говорилось выше, данная проблема достаточно неприятна, и чем раньше ее устранить – тем лучше. Причин, по которым обороты двигателя начинают плавать, имеется множество, в том числе и у инжекторных авто. Их полное перечисление займет довольно много места, поэтому мы ограничимся только лишь основными.

Зачастую первопричиной проблемы оказывается выход из строя какого-то датчика. Возникает ситуация, когда электронный блок управления пытается считать нужную ему информацию, но получить ее не может. Следствием этого как раз и является некорректная работа двигателя, в том числе и плавание оборотов. В «пятнашке» с инжекторным двигателем можно выделить следующие основные первопричины проблемы:

• повреждение высоковольтных проводов, в том числе и из-за банального износа;
• вышедший из строя регулятор холостого хода;
• свечи – загрязнение, выработанный ресурс, низкое качество;
• неисправность датчика рециркуляции выхлопных газов;
• некорректная работа датчика массового расхода воздуха.

Также следует указать еще одну, достаточно распространенную причину. Речь идет о банальном попадании в систему впуска воздуха извне

Проверить его работоспособность достаточно просто. В первую очередь следует, конечно же, отыскать устройство – оно располагается возле датчика, контролирующего положение дроссельной заслонки. Затем берем мультиметр и замеряем сопротивление. Если показатели отклоняются в ту или иную сторону от допустимого интервала (40-80 Ом), значит, можно практически со 100-процентной уверенностью констатировать – первопричина проблемы найдена.

Если же здесь все в порядке, значит, следует заниматься дальнейшим поиском. В частности – проверить датчик массового расхода воздуха. Сделать это довольно просто. Отключите от этого датчика разъем, после чего заведите двигатель. В случае если вы не заметили никаких изменений в его работе, значит, проблема, скорее всего, именно в этом датчике. Подтверждением может стать немного улучшившаяся динамика автомобиля.

Назначение регулятора рхх

Достаточно часто обороты начинают плавать при проблемах со свечами или высоковольтными проводами. В первом случае поможет визуальный осмотр. Свечи следует внимательно изучить на предмет нагара. Также вспомните, когда вы их в последний раз меняли, возможно, причина в банальной выработке ресурса. Проблему с высоковольтными проводами можно рассмотреть в темноте. Если вы увидите там фейерверк искр, немедленно их замените. Впрочем, можно пойти и по более простому пути. Нужно просто взять заведомо работоспособные свечи или провода, одолжив их, например, у кого-то из знакомых, и поставив на свое авто. Сперва замените что-то одно, затем – другое. Если работа двигателя стала нормальной, значит, проблема найдена.

ВАЗ 2115 плавают обороты

Источник

Датчик синхронизации

Более часто встречающееся наименование — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также немало других периферийных систем. Блок управления должен чётко ведать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор введён напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам заворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пробел и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, какой в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам будет сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные приметы неисправности будут вести к нестабильной работе мотора или же полному несогласию в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик позы коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика позы коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление надлежит быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Присутствие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в порядке измерения 200мВ, а возле сердечника несколько раз проводят металлическим объектом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не выходит, датчик меняют.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель содержит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно лишь при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он должен иметь переменную пропускную способность. Для этого в обводной воздушный канал корпуса дросселя ввели конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и наименовали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора. В подневольности от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в иную сторону, тем самым меняя пропускную способность обводного воздушного канала. Неженатые либо растут, либо падают в результате перемещения конического клапана. Датчик неженатого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Как проверить

Самая распространённая поломка РХХ — круча обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в порядке измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом. В противном случае регулятор спрашивает замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если кушать сопротивление на этих контактах — датчик меняют. Номинальное напряжение столы — от 7,4 до 14,1 В.

Руководство по замене контроллера заднего хода

Как осуществляется замена датчика заднего хода:

1. Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
2. Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
3. После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится. Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач.
4. После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
5. Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
6. Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.
