Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка
Привод дроссельной заслонки
Признаки неисправности ДМРВ на ВАЗ-2110 и диагностика
Как понять что дроссельная заслонка неисправна
Чистка датчика массового расхода воздуха (ДМРВ) на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Проверка ДМРВ
Способы проверки, диагностики
Способы проверки, диагностики

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
увеличился расход топлива, динамика разгона снизилась;
двигатель автомобиля не запускается;
на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ, прежде чем приступить к демонтажу датчика, необходимо убедится в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный или розовый), заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
не заводя мотор, включить зажигание;
подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

напряжение 0,996-1,01 Вольт (датчик новый);
напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой, часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Привод дроссельной заслонки

Обзор дмрв ваз 2110: признаки неисправности, диагностика, замена

Существует 2 типа данных приборов. Первый – механический. Его можно встретить на автомобилях до 2000 года выпуска. В конструкции этого прибора имеется стальной трос, который со временем может деформироваться, растянуться и даже порваться. Трос соединяет такие два узла: акселераторную педаль и ручку на вращательной оси. Оказываемое давление на него, повреждает его структуру, ведет к потере целостности.

Второй вид – электронный. Его можно встретить на всех современных авто. Положение можно регулировать при помощи электро-центра управления. В соответствии с показателями о состоянии системы, последний узел анализируя ее, подает команды на блок дросселя. Если получаются данные, которые считывают признаки неисправности датчика дроссельной заслонки, происходит подача аварийного сигнала. Электро-блок в свою очередь регистрирует это. Включает аварийный режим. Зажигается сигнальная лампочка.

Какие есть симптомы при неисправности датчика положения дроссельной заслонки:

Автотранспортное средство не отвечает на сигнал, посылаемый в основной узел мотора путем нажатия на акселераторную педаль.
Оборотность уменьшилась, машина плохо набирает скорость.
Ухудшается динамика, автомобиль плохо преодолевает повороты.
При холодном старте могут наблюдаться недостаточные обороты, мотор может сам выключаться.
Подаются аварийные сигналы об ошибках в системе.

Бывают случаи, когда начинает «подглючивать» электрический блок дросселя. Тогда зафиксировав эту неполадку, автомобиль переходит включает «аварийку».

Признаки неисправности ДМРВ на ВАЗ-2110 и диагностика

Дмрв автомобиля нива шевроле

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.

Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

Технический вариант инжекторной системы сложнее. Рабочая смесь появляется в цилиндрических изделиях, а подача ее составляющих реализуется отдельно друг от друга.

Нужный объем топлива обеспечивается за счет электронного блока управления, но ему необходимо обозначить несколько важных характеристик:

как располагается коленчатый вал;
какова скорость вращения;
сколько воздуха поступает в цилиндры;
какой его объем содержится в отработанном газе;
где находится дроссельная заслонка.

За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.

Как понять что дроссельная заслонка неисправна

Как проверить дмрв инжекторного двигателя

Есть несколько признаков неисправности датчика дроссельной заслонки:

При запускании мотора наблюдается его некачественная работа;
Увеличивается расход топливных ресурсов;
Мощность не является стабильной, бывают случаи ее пропадания;
Работающий двигатель неожиданно выключается. При повторном включении – он какое-то определенное время работает, потом опять глохнет;
На скорости 120 км/ч может пропадать тяга;
Начинает мигать аварийная лампочка, говорящая об ошибке;
Машина туго идет на разгон, плохо преодолевает подъемы;
Из выхлопной трубы можно услышать хлопки, запах бензина;
Оборотность становится нестабильной;

Если были замеченными большее количество симптомов неисправности датчика положения дроссельной заслонки – это говорит о том, что нужно найти причину и устранить ее. ДПДЗ признаки неисправности могут также свидетельствовать и о других неисправностях узлов автомобиля.

Чистка датчика массового расхода воздуха (ДМРВ) на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик массового расхода воздуха – в сокращённом виде его называют просто ДМРВ, это очень важный и нужный датчик в системе, потому что благодаря нему контроллер (Его ещё называют мозги) понимает сколько в тот или иной момент подано воздуха в цилиндр и в связи с этим корректирует подачу топлива в автомобиль, тем самым машина работает ровно и без перебоев, но любой из датчик пачкается или постепенно выходит из строя, то же самое и с датчиком расхода воздуха случается, на нём есть платиновые нити или как их ещё называют платиновые спирали, при их загрязнение датчик начинает неправильно считывать воздух который идёт в цилиндры и в связи с этим автомобиль начинает в прямом смысле этого слова тупить, он плохо разгоняется, у него плавают обороты и он потребляет бензин больше обычного, в этом случае есть два выхода либо же менять датчик на новый, либо же попробовать очистить старый по какому из путей вы пойдёте решать только вам, но чистка датчика действительно в некоторых случаях даёт очень даже положительные результаты но не всегда.

Примечание! Для того чтобы произвести очистку датчика от грязи, нужны будут специальные химические средства: К ним относиться жидкость для чисти карбюратора, но только при выборе данной жидкости будьте осторожны потому что купив слишком сильную жидкость (Имеется ввиду разъедающую сильно грязь), можно повредить сам датчик так как он не предназначен для такого, более подробно о том как выбрать жидкость смотрите в видео-ролике в самом конце статьи! (Кстати для чисти датчика запаситесь так же набором различных гаечных ключей, так же если есть возможность запаситесь воротком с накидными головками и пассатижами)

Где находится датчик массового расхода воздуха? Он находиться сразу после того как корпус воздухофильтра заканчивается и он сразу же за ним установлен, чтобы вы могли более подробно его местонахождение понять, откройте капот у автомобиля и найдите там сперва сам корпус внутри которого находиться воздухофильтр (Для наглядности корпус указан синей стрелкой) и после его нахождения, вы можете сразу же взглянуть на сам датчик который на фото указан красной стрелкой, его то вам и нужно будет снять для чистки.

Когда нужно чистить датчик массового расхода воздуха? Он чиститься только тогда, когда он грязью засоряется, а загрязняются чаще всего платиновые спирали из-за сильной загрязнённости воздушного фильтра на них в буквальном смысле летит вся грязь, в связи с чем их и приходиться чистить, но всегда помните об том что за эти спиральки не в коем случае нельзя касаться руками или чем то ещё грубым (Щёткой для чистки зубов например), в этом случае датчик у вас может сразу же выйти из строя, до данных спиралек лучше вообще не чем не до касаться а только лишь побрызгать на них жидкость и всё, а брызгать нужно до того пока все капли стекающие со спиралек не станут чистыми, обычно раза 2-3 очистки при помощи очистителя для карбюратора хватает, чтобы датчик вернуть к жизни.

Примечание! Обычно при неисправности данного датчика выскакивает лампа «Check Engine», которая говорит что с двигатель что то неисправна (Как выглядит эта лампа смотрите на фото ниже, она на нём стрелкой указана), но не во всех случаях она может загореться, вот к примеру если датчик будет по не многу умирать и уже с автомобиль будут происходить проблемы, то данная лампа может даже и не загореться тем самым вы будете думать до последнего что с двигателем всё в порядке!

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

желтый – входящий сигнал;
серый с белым – питание на выходе;
зеленый – заземление;
розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

превышен допустимый уровень масла в картере
засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
Зеленый обозначает заземление;
Провод розово- или красно-черного цвета идет от основного реле;
Бело-серый провод отвечает за выход напряжения.

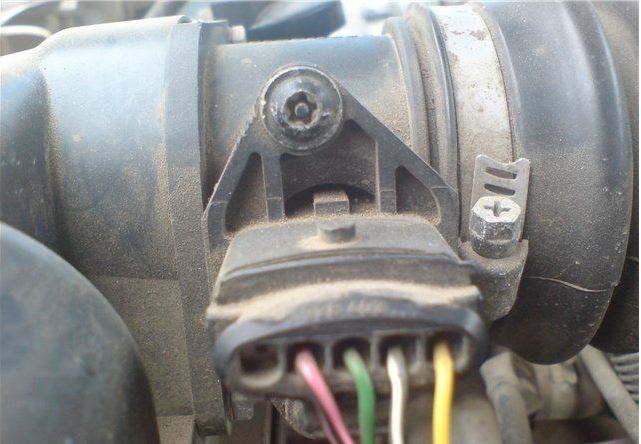

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

При хорошем состоянии показатель будет 1.01… 1.02;
При «нормальном» — 1.02… 1.03;
Датчик скоро перестанет работать – 1.03… 1.04;
Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.
