Схема проводки на ваз 2114 и ваз 2115. распиновки

Основные параметры

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

• скорость автомашины;
• объем топлива, оставшийся в баке;
• время, проведенное в пути;
• частота оборотов двигателя;
• расход топлива;
• величина нагрева двигателя;
• температура в салоне;
• расстояние, которое сможет проехать автомобиль на оставшемся топливе;
• расстояние, которое проехала автомашина;
• напряжение в бортовой электросети;
• величина нагрева охлаждающей жидкости;
• расположение дроссельной заслонки;
• общий расход воздуха;
• коды ошибок и их расшифровка;
• средний расход топлива транспортного средства;
• сколько потрачено топлива за текущую поездку;
• пройденный путь за поездку в километрах;
• средняя скорость;
• другие полезные данные.

Очень полезными функциями обладает аварийный сигнализатор бортового компьютера. Из названия уже понятно, что он подает сигнал, оповещая автовладельца об ошибках и неисправностях, таких как:

• перегрев двигателя;
• перезарядка или недостаточная зарядка аккумулятора;
• низкий уровень топлива;
• и некоторых других.

Цена на бортовые компьютеры на ВАЗ зависит от их функциональных возможностей, фирмы и модели. Самые обычный, экономный вариант по стоимости не превышает 700 р, а выносные модели могут достигать цены в 4000 р. Бывают бортовые компьютеры, включенные в расположение приборов, но стоимость таких вариантов от 5000 р. В настоящее время основные и известные модели выпускают фирмы Штат, Гамма, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего авто. Не всегда информация производителей о том, что компьютер подходит ко всем электронным системам управления, является точной

Схема подключения Board Computer на ВАЗ 2114

Установка бортового устройства не отнимает много времени и сил, специалист затратит на эту работу менее трех минут. При желании поставить компьютер можно самостоятельно. В комплект любого компьютера на ВАЗ 2114 входит инструкция.

Выше уже приведено описание всех положительных возможностей рассматриваемого устройства, но стоит подробней их обозначить. Для примера разберем бортовой компьютер ВАЗ 2114 штат 115*24 и рассмотрим его преимущества.

1. Установка температуры запуска вентилятора. Эта функция незаменима зимой, чтобы следить за нагреванием радиатора печи. Для этого контроль температуры охлаждающей жидкости просто необходим.
2. Сушка и прогрев свечей перед запуском двигателя.
3. При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сброса настроек и корректировок электронного блока управления. Кроме того, эта функция будет полезна после путешествия на большие расстояния, когда двигатель испытал большую нагрузку.
4. Функция чтения ошибок — это своевременное информирование о техническом состоянии автомобиля, каких-либо неисправностях датчиков или других элементов.
5. И много других важных и полезных функций.

Проверка работоспособности

Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.

Для проверки вам в любом случае придется извлечь «подозреваемого».

1. В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
2. Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
3. Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
4. Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.

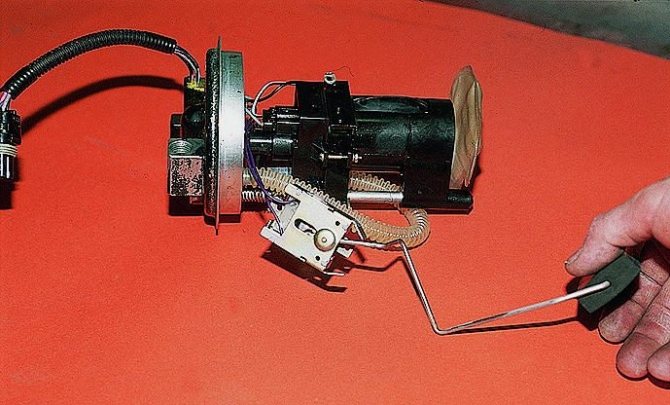

5. Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
6. Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
7. В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
8. Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
9. Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.

Проверка состояния

Обратная сборка

Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.

1. Установите на шпильки прокладку бензобака.
2. Поставьте на место новый или отремонтированный старый датчик.
3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.

Увы, не всегда замена ДУТ дает необходимый результат. После проведенных работ может оказаться, что с датчиком все хорошо, однако указатель уровня топлива на приборной панели упорно продолжает вести себя неадекватно или вовсе не реагирует.

Отключаем и меняем

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

• Текущее время и дата;
• Время поездки за исключением остановок;
• Время поездки, включая остановки;
• Расход бензина в текущем времени;
• Средний и общий расход бензина за поездку;
• Пробег на остатке бензина в баке;
• Сигнал, когда остается минимум горючего в бензобаке;
• Общий уровень оставшегося топлива;
• Расстояние поездки;
• Среднюю скорость в течение поездки;
• Напряжение автомобильной сети;
• Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Статья в тему: Порядок подключения высоковольтных проводов на ВАЗ 2109 (карбюратор, инжектор)

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

БК Штат Х-1М

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

• «Плазмер» – прогрев свечей зажигания перед запуском мотора;
• «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

• Отображение на экране сразу трех мультидисплеев;
• Энергонезависимые кварцевые часы;
• Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

Как снять и подключить евро кнопку аварийки на ВАЗ

Перед тем, как приступить к установке аварийки, следует ознакомиться со схемой подключения евро кнопки на ВАЗ-2114 (2115), которую мы будем использовать в качестве примера.

Данная схема позволяет избегать применения реле и вмешательства в штатную проводку.

• Соединённые контакты старого разъёма «1» и «3» – к выводу «2» на кнопке аварийки;
• Вывод «2» на кнопке – к выводу «D»;
• Контакт «7» – к контакту «1» на кнопке»;
• Вывод «B» – к подсветке;
• Выводы «А» и «С» – это масса;
• Выводы «8» и «4» в колодке старого разъёма перемкнуты.

Для замены кнопки аварийки нам потребуется следующее:

• Евро кнопка с колодкой под неё;
• Два диода 1N4007;
• Паяльник;
• Флюс ЛТИ-120;
• Отвёртка;
• Две клеммы.

Подготовив все необходимые инструменты, переходим к замене старой аварийки на примере автомобиля ВАЗ-2114 (2115) и выключателя аварийной сигнализации 2515 996.3710-07.10 исходя из приведённой выше схемы.

Сначала потребуется разобрать кнопку аварийки по такой последовательности:

1. При помощи отвёртки разбираем рулевой кожух;
2. Извлекаем фишку из старого выключателя и сам выключатель из кожуха;
3. Откручиваем два винта и снимаем боковую панель со стороны водителя;
4. Протягиваем освобождённую фишку в окошко, где обычно располагается бортовой компьютер;
5. Разбираем старую аварийную кнопку при помощи плоской отвёртки – в ней есть два паза, поддев за которые её можно разъединить на две части;
6. Колодку старого разъёма аварийки оставляем себе, пружину можно выкинуть – она нам больше не понадобится.
7. Затем приступаем к подключению новых контактов и выключателя:
8. Чтобы получилась надёжная спайка, предварительно поверхности контактов необходимо залудить кислотой ЛТИ-120;
9. Контакты «4» и «8» фишки сразу смыкаем друг с другом, используя проводок;
10. К этой же фишке к контактам «1» и «3» припаиваем два диода катодами к ней, а аноды смыкаем между собой;
11. Провода нового выключателя с контакта «2» и «D» припаиваем к свободным анодам диодов;
12. Чтобы мигал треугольный значок индикации аварийного сигнала, провод контакта «2», обозначенный на схеме как «к приборке», подводим к щитку приборов и подсоединяем к свободному контакту (не забудьте вставить в приборку лампочку, так как заводом она не предусмотрена);
13. Припаиваем провод, идущий от контакта «1» аварийной кнопки к контакту «7» на фишке;
14. Оставшиеся контакты подсоединяемого выключателя «А» и «B» идут на массу и подсветку соответственно. Возьмите две клеммы с проводками и припаяйте их к контактам «A» и «B». В случае необходимости это позволит убрать все новые провода, не затрагивая при этом старую проводку;
15. Подключаем новый жгут проводов к проводке, а свободные концы контактов «A» и «B», к которым были припаяны клеммы, подводим к свободно болтающейся фишке на противотуманки.

Подключите массу и подсветку, вставьте кнопку. Всё готово!

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Это единственный побочный эффект данного подключения, однако он незначительный, ведь никто не заставляет включать аварийный сигнал при выключенном зажигании.

При этом нет необходимости использовать реле и, как уже упоминалось выше, в любой момент кнопку можно отсоединить безболезненно для заводской проводки.

Произвести замену кнопки аварийной сигнализации на ВАЗ самостоятельно сможет даже человек, который далёк от подобных схем подключения. Финансовые расходы минимальны, время на процедуру – максимум 30 минут. В конечном итоге в вашем автомобиле будет современная аварийка, расположенная в удобном месте.

Родная, установленная на заводе аварийка ваз 2114 является предметом возмущения очень многих автомобилистов. Причина тут кроется в том, что установлена она не в привычном своем месте — на панели, а смонтирована сбоку кожуха рулевой колонки.

Подобное расположение значительно осложняет быстрое использование кнопки во время движения (например, чтобы сказать «спасибо», что принято у большинства водителей). Именно по этой причине многие и задумываются над ее переносом.

Сразу следует отметить, что кнопка аварийки ваз 2114 имеет нестандартные габариты, в результате чего просто переставить ее с рулевой колонки на евро панель не получится — она просто не влезет. Да и на самом кожухе в месте бывшего расположения кнопки останется большое отверстие.

Именно по этой причине выполнять замену следует в таком порядке:

• демонтаж родной аварийки;
• демонтаж кожуха колонки;
• установка нового кожуха;
• подключение новой евро кнопки к сети;
• монтаж кнопки на панель.

Более подробно каждую из этих операций, а также материалы, необходимые для их выполнения, рассмотрим ниже.

Причины отказала панели приборов

Любой узел и агрегат на отечественном автомобиле с пробегом через определенное время приходит в негодность. Плохие дорожные и климатические условия, низкое качество материалов, несвоевременное обслуживание – все это ведет к постепенному износу всех элементов автомобиля. В ситуации с поломкой приборной панели все сложнее, т.к. никаких особенных правил по обслуживанию панели нет. Единственное, что может предотвратить ранний выход из строя – недопущение попадания влаги в корпус приборки.

Если не работает приборка на ВАЗ 2114, стоит провести ее быстрый ремонт. Основная причина – нерабочий показатель температуры охлаждающей жидкости. В случае перегрева мотора высоки риски попасть на его ремонт. Рассмотрим каждую из возможных причин неисправности.

Перегорание предохранителя

При отсутствии механического воздействия на панель ее резкая поломка вызывает большое удивление. Неопытный водитель поспешит обратиться в сервис, либо попытается разобрать корпус самостоятельно, с целью выяснить место поломки. Отметим, что первое действие, которое нужно произвести при одновременном бездействии всех элементов на панели – проверка предохранителя. В разные года выпуска автомобиля монтажные блоки с предохранителями могут отличаться. В блоке старого образца предохранитель находится в нижнем ряду. Если считать слева направо, то нужный элемент будет девятым по счету.

На более поздних моделях 2114 автомобили стали оборудоваться доработанными монтажными блоками. Предохраняющий элемент, отвечающий за приборку, находится в нем по правую сторону, первый по счету (сверху вниз). На фото он расположен прямо под щепкой.

В независимости от года выпуска на нужном месте устанавливались элементы в 7,5 Ампер. При отказе приборной панели в первую очередь проведите процедуру по замене предохранителей. В качестве рекомендации укажем, что наборы с запасными элементами продаются во всех автомобильных магазинах.

Повреждение проводки

Следующий момент, который стоит проверить при наличии неисправности, это диагностика проводки. Питание элементов панели приходит по проводам и штекерам, скрытыми за корпусом. Для проверки проводки нужно демонтировать ее в сборе, после чего с мультиметром провести замеры питания.

Повреждение платы

Важнейшая часть конструкции – плата. Даже частичное повреждение ее поверхности вызывает серьезные сбои в показаниях тахометра, спидометра, показателя температуры и уровня топлива. Перегорание платы происходит из-за короткого замыкания. Заниматься перепайкой контактов на плате ВАЗ – пустая трата времени. Дело в том, что после подобного ремонта плата прослужит недолго и снова выйдет из строя. Решение проблемы – полная замена элемента на новый.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и усредненном расходе топлива. Особенно актуальна данная информация во время длительных переездов. Плюс ко всему, БК способен отслеживать температуру различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о вероятности образования гололеда на дороге. Всех этих способностей лишена панель приборов.

Вполне очевидно, что с таким помощником любая поездка станет безопасней, удобней и экономичней в плане затрат на топливо. Также опытные автомобилисты знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на авто колеса больше диаметра, фактическая скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер обезопасит от подобных казусов, в отличие от панели управления.

Схема подключения замка зажигания на ВАЗ-2113, 2114 и 2115

Схема подключения замка зажигания на ВАЗ-2113, 2114 и 2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

1. приходит +12В для микрика датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

Фото 1, распиновка замка зажигания ВАЗ 2114

Фото 2, распиновка замка зажигания ВАЗ 2114

Источники

• natapku.ru/ustrojstvo/panel-priborov-vaz-2114.html
• автосхемы.рф/shemy/vaz/2113-14-15/151-shema-elektrooborudovaniya-avtomobilya-vaz-2115.html
• 2shemi.ru/raspinovka-pribornoj-paneli-vaz/
• galantmotors.ru/document/shema/2114/2114_scheme_panel.php
• drive2.ru/l/186644/
• galantmotors.ru/document/shema/2114/2114_zamok_zajiganiya.php
• drive2.ru/l/544700810253041946/

Почему может потребоваться замена замка зажигания

Распиновка панели приборов ваз 2114

Причин возникновения данной проблемы может быть несколько, самые распространённые из них:

1. Поломка замка, всё-таки он постоянно подвергается износу.
2. Потерянные ключи.
3. Повреждение при попытке угона.
4. Неисправность разъема с проводами.

Неисправность легко определить при включении двигателя, если не слышен звук работы стартера, щелчки реле или попросту не включается электрооборудование. Есть несколько способов, которые позволят определить источник проблемы:

• диагностический;
• визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке.

В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

1. приходит +12В для микровыключателя датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля. Необходимо подготовить запчасти и другие приспособления для работы.

Понадобится новый замок зажигания. Найти в интернете оригинальные детали и аналоги достаточно легко, но стоит учесть, что замок желательно приобретать «в сборе».

Номер оригинального замка зажигания ВАЗ 2114 по каталогу: 21103704010. Примерная цена: 500 рублей на б/у деталь и 1200 на новую.

В качестве замены можно использовать аналоги с номерами: 09401, 24370407. Примерная цена: 1000 рублей (новая деталь). Кроме самого замка, потребуются следующие инструменты:

• гаечные ключи;
• зубило;
• пассатижи;
• отвёртка.

Прежде чем приступить к работе, необходимо также снять кожух рулевой колонки и подрулевые переключатели.

Бортовая система контроля ВАЗ 2115

Рис. 1.4. Бортовая система контроля

Блок бортовой системы контроля показан на рисунке 1.4.

1 – сигнализатор недостаточного уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки.

2 – сигнализатор недостаточного уровня омывающей жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости.

3 – сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела. Перед доливкой жидкости проверьте герметичность системы охлаждения.

4 – сигнализатор незакрытых дверей. Загорается красным светом при не закрытой двери автомобиля.

5 – сигнализатор неисправности ламп стоп-сигнала или габаритных огней. Загорается красным светом, в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного света при их включении.

6 – сигнализатор износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм.

7 – сигнализатор непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

Функциональные режимы блока:

– выключен;

– режим ожидания;

– предвыездной контроль сигнализаторов;

– контроль параметров.

Блок находится в режиме «Выключен», пока ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока в течении 5–7 с будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»). В положении I ключа в выключателе зажигания блок переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 3–5 с включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 с блок переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму:

– световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течение 5–7 с, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»);

– одновременно со световым сигнализатором на 3 с включается звуковой сигнализатор;

– если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.

Видео про «Бортовая система контроля» для ВАЗ 2115

БСК ВАЗ 2113 2114 2115. БИ БСК не работает. Доработка. Правильное решение проблемы с индикацией.Блок

Правильное решение проблемы с индикацией контроля исправности ламп на БСК

https://youtube.com/watch?v=evsVDSPUCnA

Диодные габариты и исправление ошибки БСК ВАЗ 2115

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

• 1 – зеленый провод подходит от датчика расхода топлива;
• 2 – личинка зажигания запитываются через оранжевый кабель;
• 3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
• 4 – заземление или масса, стандартный окрас – черный;
• 5 – 6к линия, обычно это серый проводок;
• 6 – Mute – зеленая оболочка с красной линией;
• 7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
• 8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

• Периодически обрабатывать все металлические детали специальным маслом. При этом предварительно необходимо очистить медные пятачки от окислов и следов коррозии. Подобные поражения провоцируют ухудшение прохождения сигналов, что может восприниматься автомобилем как поломка.
• Каждые 20-30 тысяч километров пробега выполнять проверку всего оборудования и пластиковых штепселей на предмет разбалтывания или снижения жесткости крепления. При постоянных вибрациях, свойственных автотранспорту, пластиковые зажимы могут выйти из строя и спровоцировать поломку.
• Контролировать правильность заряда аккумулятора и исправность генератора. Некоторые приборы машины некорректно работают при сильном просаде напряжения.
• Через каждые 40000 км проверять состояние самих проводов. При постоянной эксплуатации, оплетки силовых жил могут растрескиваться или пересыхать, что увеличивает вероятность образования короткого замыкания бортовых магистралей. Также это может спровоцировать пожар.

Самая полная схема проводки ВАЗ 2114 находится в заводской инструкции по ремонту и обслуживанию автомобиля. Подобная документация поставляется официальным дилерским центрам и специализированным мастерским.

Источник



ПОДКЛЮЧЕНИЕ

Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.

Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:

1. Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
2. Удаляем штатную заглушку с панели приборов.
3. Находим 9-контактный разъем.
4. Демонтируем заглушку диагностического разъема.
5. Снимаем левую нижнюю боковину центральной консоли на панели приборов.
6. Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.

Сверху справа показана колодка диагностического разъема типа Евро-3 (более новый вариант), ниже справа показана колодка Евро-2.
Ниже показано подключение провода к разъемам.

Подключение провода бортового компьютера к разъемам
Соединяем разъемы БК.

Соединение разъемов БК на ВАЗ 2114

Устанавливаем БК на свое штатное место.

Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.
