Изготавливаем блок согласования для фаркопа своими руками

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
2. Если замок не сделан для сухого трения, применяют графитную смазку.
3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Почему блоки согласования монтируют в старые автомобили

Установка блока согласования актуальна в следующих ситуациях:

• Если вы допускаете вероятность возникновения пожара. Дело в том, что при подключении дополнительных электрических приборов возникает риск скачков напряжения.
• Если вы планируете эксплуатировать фаркоп без прицепа, что также может привести к повреждению проводки и возгоранию предохранителей.
• Если на момент установки ТСУ и прицепа в электрических цепях авто уже имелись неполадки. В этом случае предохранитель перегорит моментально, а это чревато перегоревшими тормозными, габаритными и аварийными огнями.
• Если вы планируете буксировать не «родной» или взятый напрокат прицеп. В этом случае в нем может оказаться другая распиновка. При неправильном подключении вы рискуете потерять все автомобильные предохранители и свет.

Если вы убедились, что смарт коннектор вам все-таки необходим, то его можно приобрести на любом авторынке (универсальная модель для фаркопа обойдется порядка 3 300 рублей) или изготовить его самостоятельно. Если с покупкой все ясно (предпочтение стоит отдать БС от компании Bosal и Thule), то о самодельном модуле стоит поговорить поподробнее.

Основная информация

Любое транспортное средство оснащается стандартными местами подключения различного оборудования для комфорта передвижения и перевозки багажа (фаркоп, багажник, добавочная электронная проводка и многое другое). Но в стандартную комплектацию транспортного средства большинство вспомогательных устройств не подключается, а значит, и их нужно будет покупать отдельно.

Фаркоп считается просто незаменимым приспособлением для владельцев транспортных средств, которые отдают предпочтение активному образу жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи. Фаркопом называется тягово-сцепное приспособление, которые применяются для использования прицепов и трейлеров. Конструкция крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

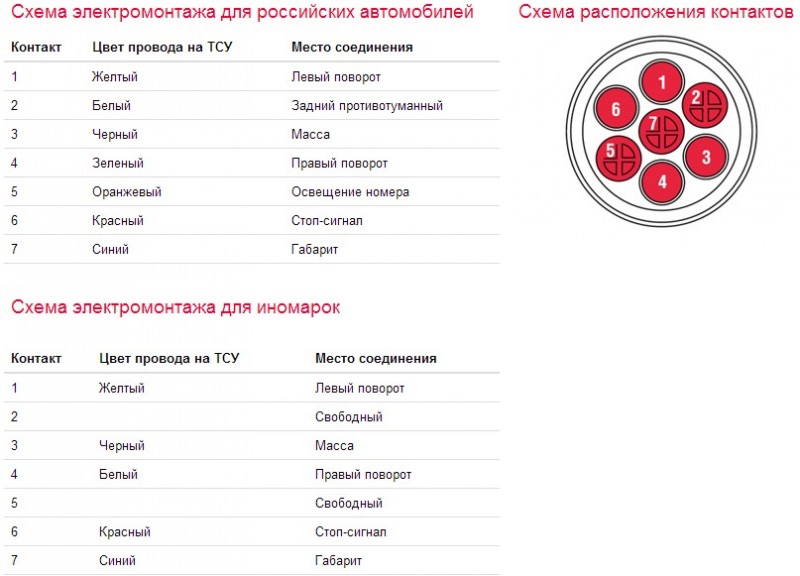

Названия выводов семи контактных розеток:

• Задний противотуманный фонарик;
• Контактное заземление;
• Правый поворот;
• Левый поворот;
• Стоп-сигналы;
• Номерные подвески и левая сторона габаритов;
• Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркоп для иномарок:

• Задний противотуманный фонарик;
• Правый поворот;
• Левый поворот;
• 12 вольт с аккумуляторной батареи;
• 12 вольт во время зажигания;
• Задний ход;
• Сигнальный проводок;
• Стоп-сигналы;
• Номерные подвески и левая сторона габаритов;
• Номерные подвески и правая сторона габаритов;
• Заземление для девятого контакта;
• Заземление для десятого контакта;
• Контактное заземление.

На какие транспортные средства нужно устанавливать Смарт коннектор?

Наверное, каждый автолюбитель знает, что большинство современных автомобилей иностранного производства оснащаются сложными электрическими системами, а значит, подключение добавочного электронного оборудования и вмешательство в электропроводку машины может привести к непредвиденным проблемам. В момент подключения модуль бортовой сети, который руководит электронным оборудованием транспортного средства, обнаруживает посторонних потребителей и выдает ошибку. Чтобы поиграть с реальными ставками на игровых автоматах, можно использовать приятные бездепозитные бонусы, которые предлагают надежные гемблинг залы. Выбираем бездепы казино для любителей халявы виртуальные азартные клубы предоставляют разные варианты бонусных подарков в виде денежных перечислений или фриспинов для игры на конкретных слотах. Чаще всего подобная ошибка возникает в таких случаях, когда транспортное средство оснащается:

1. Мультиплексной проводкой;
2. Системой электрического контроля переменного напряжения;
3. Системой контроля Check;
4. Системой освещения пониженного напряжения;
5. Системой обнаружения поломок и перегоревших электрических лампочек;
6. Светодиодной системой освещения.

Для того чтобы избежать появление такой поломки применяется модуль согласования, который дублирует силовые цепи нагрузки прицепа. Согласующий блок для тягово-сцепного устройства получает руководящий сигнал от электронного модуля руководства освещением авто о том, что та или иная цепь прицепа включена и включает нужную нагрузку, не фиксируя при этом ошибку.

В транспортных средствах, которые оснащаются такими системами прямое подсоединение стандартной розетки может привести к повреждению авто. Модуль согласования дает возможность исключения дополнительной нагрузки на электронную сеть авто и выполняет стабилизацию напряжения сети. К тому же, на согласующий блок никак не влияют различные скачки напряжения и короткое замыкание, так как он подсоединяется к аккумуляторной батареи авто с помощью предохранителей на пятнадцать ампер.

Также блок согласования выполняет такие функции:

• Контролирует указатели поворота на прицепе;
• Заряжает аккумуляторную батарею прицепа;
• Переключает противотуманные фары прицепа;
• Отключает парктроники при присоединенном прицепе.

Еще существует согласующий блок с более расширенными функциями. Такой блок имеет целый перечень добавочных функций, таких как:

1. Функция alarm info;
2. Координирует левую противотуманную фару;
3. Руководит левым фонарем габаритных фар;
4. Функция park sensor;
5. Тест подключения прицепа к авто.

Установка фаркопа на Киа Рио своими руками

Перед тем, как произвести монтаж ТСУ, автомобиль необходимо установить на смотровой яме, отсоединить аккумуляторную батарею, затормозить автомобиль стояночным тормозом, под колеса положить упоры.

Схема сборки фаркопа Лидер для Киа Рио

Работу по монтажу должны производить два человека, соблюдая меры предосторожности.
Перед установкой ТСУ необходимо снять задний бампер и усилитель заднего бампера.
Закрепить кронштейны ТСУ (2,3) на штатные отверстия в лонжеронах автомобиля болтами М12х1,25х35 (9) и болтами М10х35 (8) , установив внутрь лонжеронов вкладыши (7).
Закрепить балку ТСУ (1) к кронштейнам (2,3) болтами М12х40 (10) .
Установить на автомобиль усилитель заднего бампера и задний бампер (предварительно сделать вырез в бампере (для седана)).
Установить на ТСУ съемный шар (6) и штепсельный разъем (ШР).
Подсоединить жгут проводов от ШРа к электропроводке автомобиля согласно рис 1.
Подсоединить аккумуляторную батарею и проверить действие сигналов.

Для чего нужен БСФ

Многие автопроизводители оснащают модели бортовыми компьютерами. Любая попытка подключения фаркопа с прицепом напрямую завершится полной неудачей. Компьютер засыплет незадачливого шофера многочисленными ошибками, не увидев нового участника электросхемы. Исправляет ситуацию небольшой приборчик Smart Connect, который берёт на себя управление прицепом.

Ещё один повод установки блока согласования фаркопа – рост нагрузки на штатную систему транспортного средства. Растёт потребление и аккумулятора за счёт необходимости питать габариты прицепа, его поворотные огни и дополнительное оборудование. Всё вместе приводит к короткому замыканию и детонации всего автомобиля. Блок примет на себя часть нагрузки и короткое замыкание уже грозить не будет.

Блок также воспрепятствует полному краху системы, учитывая редкость использования прицепа (исключение из правил – автопоезда коммерческих грузоперевозок). Езда без прицепа вызовет повреждения электросети. А выход со строя предохранителя при отсутствии согласователя фаркопа приведёт к отключению питания всех элементов. Возникнет аварийная ситуация с ожидаемыми последствиями во время тумана или ночной езды.

Подключая блок фаркопа, вы налаживаете:

• Работу бортового оборудования.
• Управление поворотниками и габаритными огнями прицепа через консоль салона.
• Защиту от короткого замыкания.
• Возможность контроля противотуманок буксируемого транспортного средства.

Сигналами к покупке БСФ служат светодиодные лампы задней оптики и упоминание соответствующих определений в инструкции авто. В англоязычных версиях это может быть SFL или Cumbus. Отсылка к необходимости блока может быть в бортовом компьютере – опция управления внешним освещением. Также на покупке согласователя может настоять официальный дилер.

Принципы работы модулей

Смарт-коннектор получает управляющий сигнал от «центральной нервной системы» и подключает дозированную нагрузку на нужный провод. Встроенная в блок согласования система защиты предохраняет электрические цепи и электронные «мозги» автомобиля от перегрузок. Бортовой компьютер «не замечает» дополнительного подключения. И вот мы уже едем дальше. Опции смарт коннекторов бывают обычной или расширенной комплектаций. Базовые возможности блоков согласования:

• контроль указателей поворота на автоприцепе;
• управление противотуманными фарами;
• подзарядка аккумуляторной батареи прицепа;
• отключение парктроника на время соединения с прицепом.

Расширенные опции:

• «ТПП» – проверка подключения электроцепей автоприцепа;
• управление габаритным огнём слева;
• корректировка противотуманной фары слева;
• противоугонная опция ALARM-info.

У вас современный автомобиль? Тогда производитель просто не оставил вам выбора. Вы не сможете пользоваться прицепом без блока согласования.

Чтобы воспрепятствовать некорректной работе ламп фаркопа и предупредить сбои в работе электрики авто, необходим Smart Connect – блок согласования, предотвращающий увеличение нагрузки на бортовую сеть. Благодаря предохранителю на 15 А Smart Connect не реагирует на скачки напряжения.

Модуль согласования многозадачен. Он отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом.

Имеются блоки согласования с большим количеством функций (PARK SENSOR, ALARM INFO и пр.).

Ещё пара нюансов

Универсальный блок согласования с набором стандартных разъёмов и креплений

Преимущества: универсальный блок дешевле оригинального аналога, совместим с электрикой большинства автомобилей, и не представляет сложности в установке.

Набор электрики универсальный UniKit

Модуль Unikit обеспечивает корректную работу световых приборов и незаменим для авто с однонитевыми лампами, в которых различные сигналы проходят по одному кабелю, а не по разным.

Оригинальный блок для фаркопа Thule. Устройство снабжено инструкцией и крепёжным комплектом.

Преимущества: «умный» прибор с расширенным спектром возможностей.

Оригинальный блок согласования идёт в комплекте с оригинальным фаркопом. При подключении, блок самостоятельно прописывается в систему, тестирует прицеп, проверяет работоспособность ламп, отключает парковочную электронику и камеры заднего вида.

Схема работы блока согласования смарт-коннект для фаркопа довольно-таки проста. Он принимает данные, исходящие из основных компьютерных систем транспортного средства, после чего перенаправляет строго дозированную нагрузку на соответствующий энергопотребитель. Особенность блока согласования смарт-коннект для фаркопа заключается в том, что схема его работы предусматривает наличие систем защиты, которые служат надежным предохранением для всех электроцепей и вычислительных устройств автомобиля, защищая их от перенапряжения. В результате этого главный компьютер не фиксирует дополнительных устройств и продолжает функционировать в обычном режиме.

Читать далее: Техническое обслуживание аккумулятора автомобиля своими руками как обслуживать перед зимой и как обслужить новый АКБ инструкция с видео

Модуль фаркопа-блок согласования UniKit

По набору опций на данный момент различается два вида модулей для фаркопов: с базовой и с расширенной комплектацией. В опции базового набора входят:

• контроль поворотных сигналов на прицепе автомобиля;
• контроль за противотуманными фарами, установленными сзади;
• выключение парктроника в то время, когда транспортное средство соединено с прицепом;
• в опции расширенного набора входят;
• контроль за подключением всех электросистем прицепа;
• управление тем прибором габаритного освещения, который находится слева;
• корректировка противотуманки, так же находящейся слева;
• защита от угона.

На какие автомобили надо устанавливать блок согласования

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Читать далее: Инструкция по установке, подключению и регулировке противотуманок на lada priora

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:1.Система электронного контроля с переменным напряжением.2.Автомобиль с мультиплексной проводкой.3.Система CAN BUS data ( с бортовым компьютером)4.Система CHECK CONTROL5.Cистема обнаружения перегоревших ламп (SFL)6.Система питания освещения с маленьким напряжением.7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• отключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:- тест подключения прицепа;- PARK SENSOR;- ALARM INFO;- функция управления левым фонарем габаритных огней;- функция координации левой противотуманной фары.

• Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2013.
22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

Читать далее: Новый Ауди Q5 2020 фото цена видео тест-драйв модели дата выхода кроссовера КУ 5 в России

и некоторые других моделях.

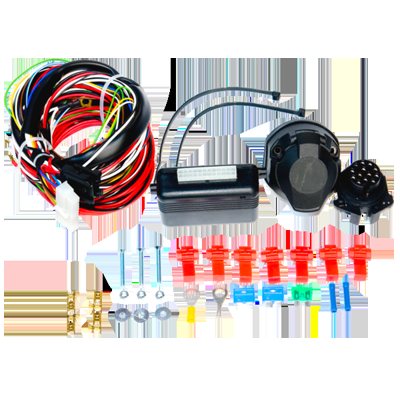

Универсальный электрокомплект — UniKit

<font>Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой  автомобиля. </font>

Достоинства:

• <font>В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.</font>
• <font>Во многих современных автомобилях, </font><font>в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д.,</font><font> используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.</font>
• <font>Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями (</font><font>Volkswagen B6, Volkswagen Jetta и т.д.</font><font>), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям</font><font>, очень слабы.</font>
• <font> Это недорогой и надежный </font><font>способ заменить </font><font>оригинальный электрокомплект.</font>

Как изготовить фаркоп самостоятельно

Фаркоп на Рено Дастер своими руками можно сделать, если не нашлось подходящей заводской модели. Для этого потребуется взять такие материалы и детали:

• уголки стальные (толщина листа — 2,5 мм, остальные детали берут толщиной не менее трех миллиметров) — 2 шт.;
• металлическая балка горизонтальная — 1 шт.;
• кронштейны металлические — 2 шт.;
• сварочный аппарат и инструменты для резки и вкручивания крепежей.

Как изготовить автофаркоп своими руками (общая инструкция по ручному производству конструкции фаркопа):

1. Предварительно следует нарисовать или скачать чертеж фаркопа на Рено Дастер.
2. Закрепите согласно рисункам детали с помощью сварки, не забыв приварить для увеличения прочности такие элементы, как металлические уголки, между балкой и кронштейном (первый вариант выполнения) или, соединив отдельные элементы крепления стержня шара фаркопа (второй вариант).
3. Присоедините крепление, к которому планируется прикреплять шар фаркопа, по самому центру будущей горизонтальной планки автофаркопа.
4. Если шаровый стержень будет располагаться на одном уровне с самой балкой, также требуется сделать подрезку на этом месте. Это более трудозатратно, чем вариант без разрезания, но данный способ имеет свою положительную сторону: в итоге ваш фаркоп расположен достаточно высоко, чтобы не цеплять асфальт при езде.
5. Прикрутите фаркоп к лонжеронам авто.

Рассчитывайте, что расстояние между двумя автолонжеронами на Дастере равно 8,9 см, а длина балки будет зависеть от толщины выбранных для монтажа кронштейнов. При этом для шарика, который имеет размер, равный или более пяти сантиметров, расстояние между ним и креплением к лонжерону следует сделать 3,03 см. В противном случае (при меньшем диаметре шара) этот отрезок может быть пропорционально уменьшен.

БСФ своими руками

Рукастые электронщики могут сделать такой блок самостоятельно

Важно перед началом работы ознакомиться с инструкцией по эксплуатации машины и правильно составить схему. Необходимо приготовить:

• Плату для конструирования электронную.
• Диоды согласно количеству каналов фаркопа.
• Реле по количеству диодов.
• Упаковка для устройства.

Для сборки согласователя выполните следующие шаги:

• Размещение на плате диодов.
• Монтаж контактного реле.
• Подключение согласно схеме (она может отличаться).
• Аккуратно упаковать готовый согласователь в диэлектрическую коробочку.

Готовый блок согласования можно подключать в электросеть автомобиля. При этом бортовой компьютер транспортного средства не станет выдавать уведомлений о новых подключенных устройствах. На его функционирование БСФ никак не повлияет.

https://www.youtube.com/watch?v=pibtp5CfRuY

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.

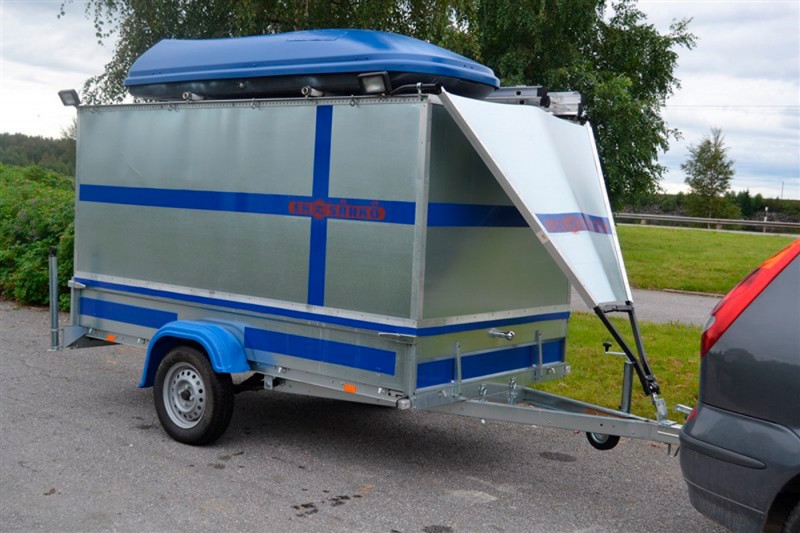

• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
